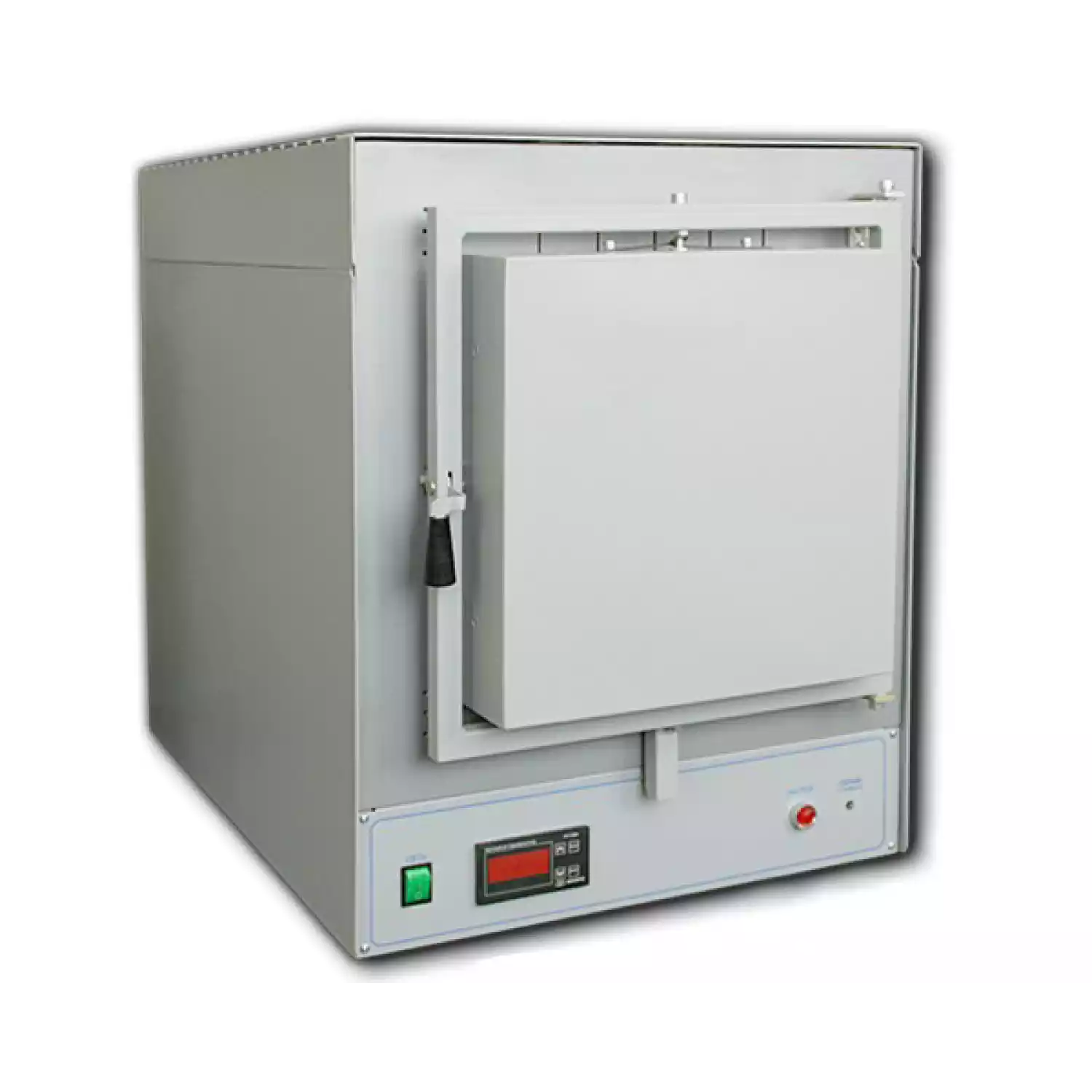

Муфельная печь ПМ-16М-1200-В (до 1250 °С, керамика)

Муфельные печи серии ПМ-16М-1200-В предназначены для термической обработки металлов, керамики, реактивов и прочих материалов. Используются в лабораториях производств, в ювелирном и сувенирном производстве, в медицине и других областях.

В печах серии ПМ-16М-1200-В применен литой керамический муфель, обладающий высокой прочностью и твердостью поверхности. Это исключает осыпание внутренних стенок муфеля при возможных механических воздействиях на него. Благодаря высокой тепловой проводимости муфеля обеспечивается равномерный нагрев внутреннего объема печи.

В муфельных печах ПМ-16М-1200-В применяются микропроцессорные регуляторы температуры (по выбору) «РТ-1200», «РТ-1250 Т», а также «Термодат-16Е3». Регуляторы температуры предназначены для автоматического регулирования температуры в печах, осуществляя заданную термическую программу. Управление нагревом муфельных печей осуществляется электронными регуляторами по модифицированному ПИД-закону.

Устройство муфельных печей

• Основным элементом печи является муфель, изготовленный методом полусухого прессования из шамотной массы. Нагреватель изготовлен из проволоки с высоким сопротивлением (KHANTAL-А1, диаметром 2 мм, изготовитель Швеция). Проволока заключена в керамические трубочки из высокотемпературной керамики. Это позволило нагревателю свободно изменять свои размеры в процессе нагрева не вызывая в нем сильных механических напряжений, что благоприятно сказывается на продолжительности срока службы. Муфель прижат к передней плоскости корпуса несколькими спиральными пружинами. Это дает возможность свободно расширяться муфелю во время нагрева не вызывая в нем разрушений.
• По наружной поверхности муфеля с нагревателем установлен теплоизолятор из высокотемпературной ваты МКРФ. Теплоизолятор заключен в металлический кожух.
• Наружный корпус выполнен также из металла. Для охлаждения наружного кожуха печей применена принудительная приточная вентиляция (обдувается изнутри встроенным вентилятором), что значительно уменьшает нагрев корпуса печи и повышает безопасность и комфортность работы оператора. Для этой же цели (безопасности и комфортности) служит и метод открывания двери при которой дверь печи всегда направлена горячей стороной от оператора.
• Механизм крепления дверцы печей обеспечивает ее самоустановку при закрывании. В закрытом состоянии дверь прижата к корпусу и подпружинена. Это позволяет избежать механических напряжений в корпусе и двери, а также избежать образования щелей и заклинивания двери при температурном расширении корпуса.
• При открывании двери печь обесточивается, нагрев приостанавливается.
• Дверь может устанавливаться с открыванием «вправо» и «влево».

Органы управления

• На передней стенке печей установлены: терморегулятор (по выбору — см. таблицу), выключатель, лампа «Нагрев», светодиодный индикатор «Обрыв спирали», разъём интерфейса RS-485 (для модификации печи «ПМ-16М» с терморегулятором типа «Термодат-16Е3»).
• Лампа «Нагрев» красного цвета сигнализирует о подключении нагревательного элемента муфеля.
