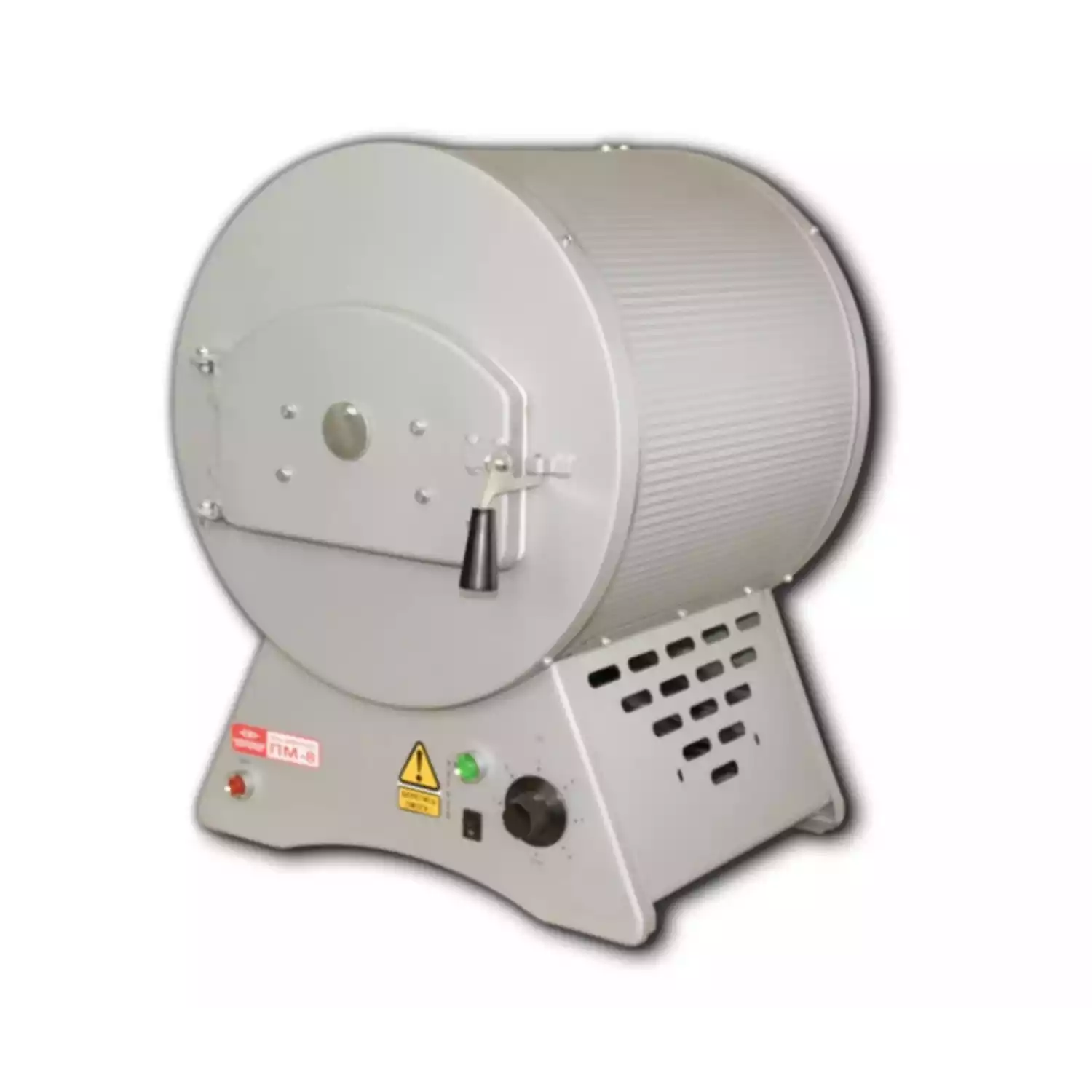

Муфельная печь ПМ-8 (до 900 °С, керамика)

Муфельные печи серии ПМ предназначены для термической обработки металлов, керамики, реактивов и прочих материалов. Используются в лабораториях производств, в ювелирном и сувенирном производстве, в медицине и других областях.

В печах серии ПМ применен литой керамический муфель, обладающий высокой прочностью и твердостью поверхности. Это исключает осыпание внутренних стенок муфеля при возможных механических воздействиях на него. Благодаря высокой тепловой проводимости муфеля обеспечивается равномерный нагрев внутреннего объема печи.

Устройство муфельной печи

Основным элементом печи является керамический муфель с намотанным по его наружной поверхности нагревательным элементом — нихромовой проволоки. Поверх проволоки нанесен слой керамической обмазки. Муфель закреплён в металлическом корпусе цилиндрической формы, установленном на металлической подставке. Свободное пространство между корпусом и муфелем заполнено теплоизоляционным материалом. Муфель закрывается дверцей, футерованной керамикой. В дверце и задней стенке корпуса имеются отверстия, закрытые заслонками для визуального наблюдения и контроля температуры в муфеле.
На задней стенке подставки печи установлена, закрытая крышкой, фарфоровая колодка с контактными зажимами для подключения печи к питательной сети, а также винт заземления с шильдиком «земля».
Контроль температуры может осуществляться через отверстие в задней стенке корпуса при помощи термопары с показывающим температуру прибором или ртутным термометром 0-500°С. Измерительные приборы и шнур питания в комплект поставки не входят.
Включение печи на нагрев осуществляется тумблером «Нагрев» и поворотом ручки управления по часовой стрелке до загорания лампы «Нагрев». Затем ручка устанавливается в положение, соответствующее выбранной температуре. Ориентировочно цифры у ручки управления соответствуют температурам:

1	2	3	4	5	6
100…200С	450…550С	550…650С	650…750С	750…850С	850…900С

При желании с помощью термопары или термометра потребитель может более точно отградуировать шкалу

Технические данные	ПМ-8
Объём камеры, л Габариты камеры (ШхВхГ), мм	6,5 190х120х300
Диапазон рабочей температуры, ⁰С	100 — 900
Ном. напряжение питания пер. тока 50 Гц, В	220
Число фаз питающей сети	1
Потребляемая мощность в режиме разогрева, кВт	не более 2,4
Терморегулирование	Ручное (переключатель — 6рабочих положений)
Время разогрева до 900 С без загрузки не более, мин	120
Габариты (ШхВхГ), мм	390х530х425
Масса, кг	28
