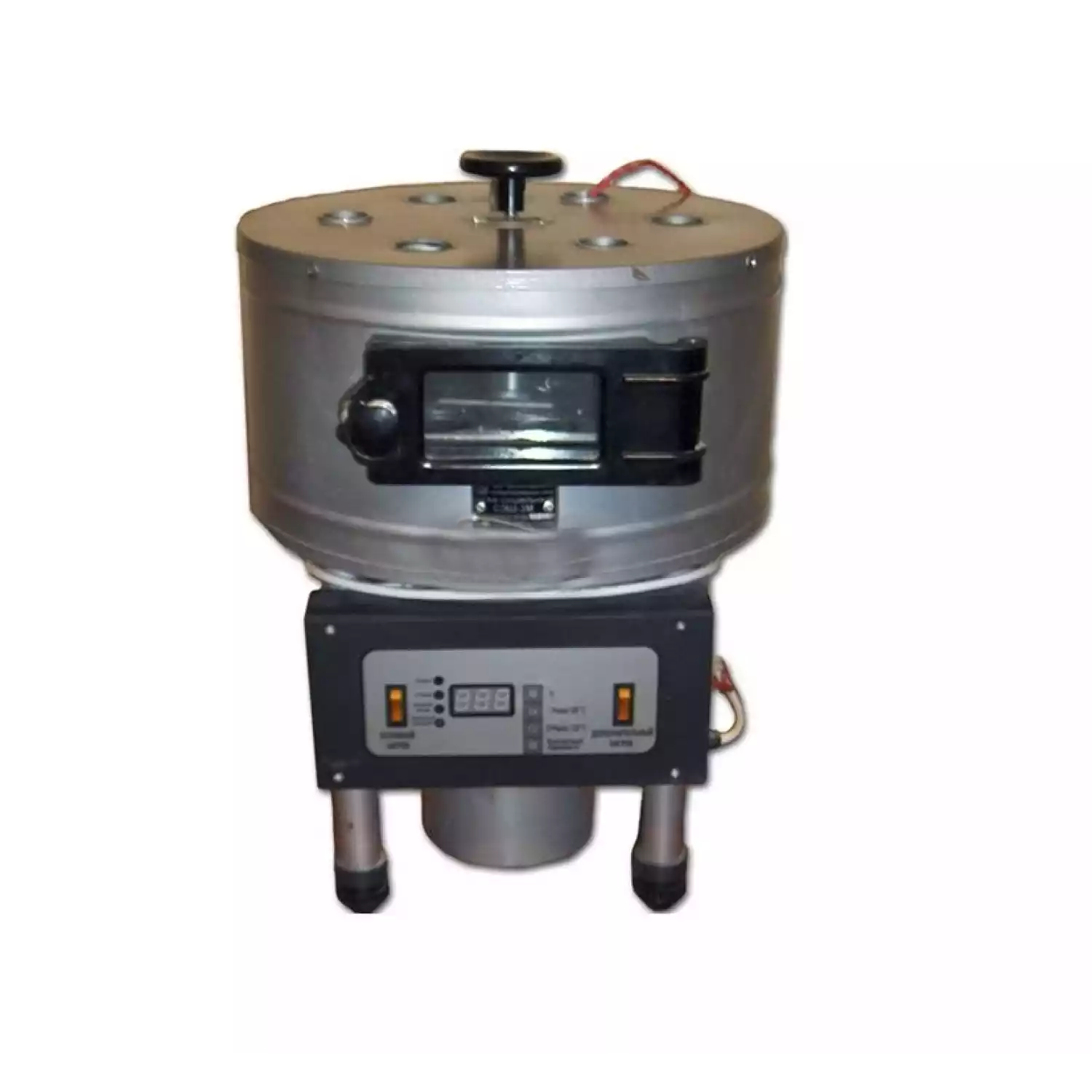

Шкаф сушильный СЭШ-3МК электрический

Шкаф сушильный электрический СЭШ-3МК предназначен для сушки зерна и зернопродуктов, а также других влагосодержащих веществ при определении влажности, в условиях элеваторных, мельничных и заводских лабораторий.

Шкаф сушильный представляет собой небольшую сушильную камеру, защищенную слоем теплоизоляции, с дверкой для загрузки бюкс.

Сушильная камера снабжена вращающимся столом, приводимым во вращение электродвигателем с шестеренчатым редукторным устройством, помещенным в кожухе нагревателя шкафа.

Обмен воздуха в шкафу обеспечиваются воздушным потоком, создаваемым осевым вентилятором.

Крыльчатка вентилятора приводится во вращение с помощью электродвигателя с вертикальным расположением вала, электродвигатель установлен на днище камеры нагревателя.

Стол приводится во вращение с помощью электродвигателя с редукторным устройством через фрикционную муфту допускающую свободное вращение стола в обе стороны.

Гнезда вращающегося стола приспособлены к быстрой замене обыкновенных бюкс для высушивания размолотого продукта сетчатыми бюксами для интенсивного подсушивания целого сырого зерна.

Рабочая температура в сушильной камере обеспечивается электрическим нагревателем, помещенным в нижней части шкафа, и поддерживается на заданном уровне с помощью электронного терморегулятора.

Нагреватель состоит из двух параллельных секций основной и дополнительной . Дополнительная секция включается правым выключателем SA2 для ускоренного разогрева шкафа, для подсушивания и для работы шкафа при температуре 130°С. Основная секция включена в цепь терморегулятора.

Выключатели нагревателей (с подсветкой) расположены на панели управления шкафа. Терморегулятор имеет встроенный индикатор включения нагревателей.

При включении шкафа с помощью левого (основного) сдвоенного выключателя SA-1 подключаются электродвигатели и основная секция нагревателя, включается в работу терморегулятор показывая текущую температуру в камере сушильного шкафа, загорается сигнальная лампочка на корпусе терморегулятора и в корпусе выключателя.

Стол приводится во вращение отдельным электродвигателем. Обороты двигателя понижаются с помощью редукторного устройства до 5±2 об/мин и передаются оси стола через фрикционное сцепление.

Струя воздуха подаваемого вентилятором поступает в камеру нагревателя, где нагревается и проходит в полость вращающегося стола, затем через отверстия в столе поступает в сушильную камеру, обмывая бюксы и датчик терморегулятора.

Сушат размолотые материалы в бюксах малых, а подсушивают зернистые материалы в сетчатых бюксах.

При установке в гнездах вращающегося стола небольших бюкс с размолотым продуктом нагретый воздух выходит через узкие прорези, окружающие каждую бюксу, причем струя воздуха, оставаясь вне бюксы, не создает опасности выдувания твердых частиц.

После установки сетчатых бюкс с сырым зерном отверстия в столе оказываются закрытыми, в полости стола давление воздуха возрастает, и воздух вынужден проходить через слой зерна.

При необходимости подсушить всего один или несколько образцов свободные гнезда стола закрываются пустыми бюксами , создающими такие же условия сушки, как и при полной загрузке стола образцами.

При высушивании одного или нескольких образцов в размолотом виде в свободные гнезда стола устанавливаются пустые бюксы.

Электронный терморегулятор настраивается на нужную рабочую температуру путем изменения настроек.

Правильность установки температуры терморегулятором проверяется в процессе аттестации по контрольным термометрам после достижения им регулируемой температуры.

Технические характеристики

Напряжение питания сети	220 В
частота	50Гц
Мощность шкафа сушильного электрического при номинальном напряжении сети	не более 1500 Вт.
Скорость вращения стола	5±2 об/мин.
Температура шкафа сушильного может регулироваться в диапазоне	от 50 до 150 С с точностью ± 1 С
Максимальный допустимый нагрев сушильной камеры шкафа	150°С.
Степень защиты	1Р1Х ГОСТ 14254-80.
Средняя продолжительность разогрева шкафа при номинальном напряжении сети и температуре помещения +20° С составляет:	при нагреве до 105° С — не более 15 мин. при нагреве до 130° С — не более 20 мин.
Падение температуры в сушильной камере после полной загрузки образцами размолотого зерна при номинальном напряжении сети и температуре помещения 20°С	составляет около 10% от рабочей температуры.
Время восстановления температуры после полной загрузки образцами размолотого зерна при номинальном напряжении сети и температуре помещения 20°С	составляет не более 10 мин.
Вращающийся стол вмещает: бюкс сетчатых для подсушивания целого сырого зерна	4 шт.
Или бюкс для высушивания размолотых продуктов	8 шт.
Габаритные размеры шкафа сушильного с учетом терморегулятора:	высота — 495 мм, диаметр — 360 мм, по выступающим частям -412 мм.
Масса шкафа сушильного с принадлежностями	не более 20 кг.

Комплект поставки

Шкаф сушильный электрический СЭШ-ЗМК	1 шт.
Бюкса малая	8 шт.
Бюкса сетчатая	4 шт.
Трубки выхлопные	6 шт.
Заглушки	6 шт.
Щипцы тигельные	1 шт.
Терморегулятор ТК-4К	1 шт.
Паспорт	1 экз.
