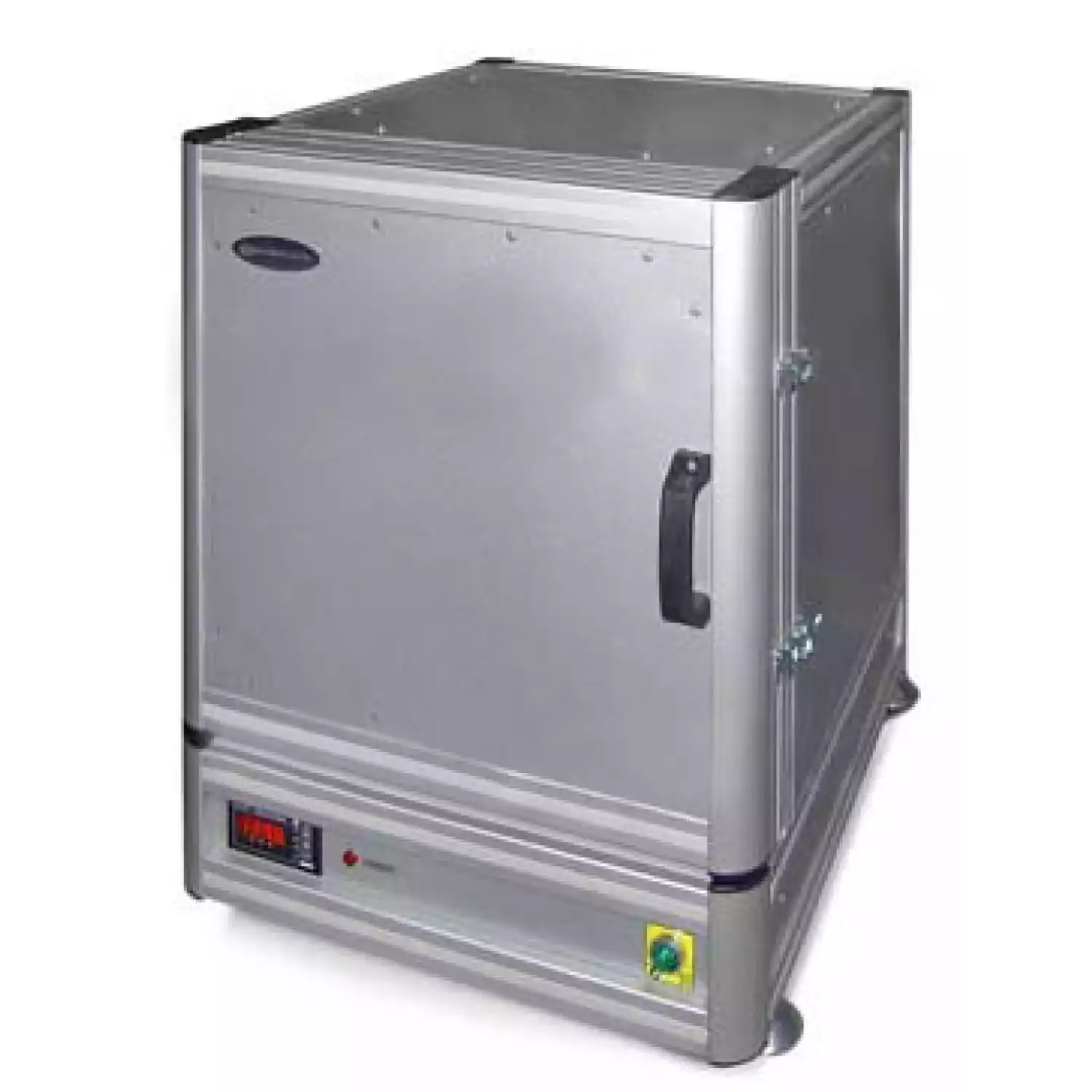

Сушильный шкаф ШС-200

Электрические печи используются для выполнения обжига, прокалки, нагрева и прочих процессов термической обработки. Они применяются в производственных помещениях, лабораториях, иногда в художественных мастерских, образовательных учреждениях. Модельный ряд промышленных сушильных шкафов применяется для разрешения задач в промышленных или полупромышленных масштабах для проведения сушки при стабильной регулируемой температуре. Ее уровень стабильно поддерживается на установке по всему объему рабочей камеры.

Промышленные сушильные шкафы используются в сфере термической обработки и просушивания металлов, термопластмасс, при проведении изготовления плат различного характера, в производстве различных материалов и полимерных соединений. Основные составляющие промышленного шкафа изготавливаются из стали AISI 304.

Применение:

• Термическая обработка влажных порошковых продуктов;
• Просушивание крупных объемов различной посуды;
• Испытания различных образцов продукции в процессе длительного нагревания;
• Сушка пластмасс, древесины, металлов, печатных плат, полимеров;
• Подготовка проб для фармацевтической, химической и пищевой промышленности.

ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

ПОДГОТОВКА К РАБОТЕ

• Сушильный шкаф располагается на горизонтальной поверхности, устойчивой к любым повреждениям;
• Выключатели «сеть» и «вентиляция» устанавливаются в положение «нулевой» фазы;
• Сетевой шнур присоединяется к сети, соблюдается необходимая цветовая маркировка проводов;
• Перед началом эксплуатации шкафа или при длительных перерывах в работе выполняется просушивание объема рабочей камеры. Для этого сушильный шкаф включается, устанавливается температура 140 °C, после чего производится выдерживание рабочей камеры в течение двух часов.
  В течение этого процесса возможен выход наружу незначительного количества дыма или пара. При просушивании камеры дверь оставляется приоткрытой на 1 см. Подобные действия оптимально проводить в помещении, которое хорошо проветривается.

ПОРЯДОК РАБОТЫ

1. При помощи выключателя «сеть» сушильный шкаф приводится в действие. На его цифровом индикаторе спустя несколько секунд выводится значение температуры, установленной в рабочей камере. Это обозначает, что регулятор уже перешел в рабочий режим. Для более подробных сведений необходимо ознакомиться с руководством по эксплуатации температурного контроллера.
2. Если необходимость изменять последнее введенное значение уставки температуры отсутствует, то можно провести переход сразу к четвертому пункту.
3. При необходимости изменить значение уставки температуры, сначала в течение кратковременного периода нужно нажать на кнопку «ПРОГ». Затем на ней загорается индикатор «Т». На индикаторе выведется выбранное (установленное) ранее значение температурной уставки. При помощи кнопок новое значение уставки выбирается. При вводе нового значения уставки нужно в течение кратковременного периода нажать на кнопку «ПРОГ» для того чтобы измененное значение отразилось на дисплее и записалось в памяти. После этого прибор окажется в рабочем режиме примерно через 20 секунд – это засвидетельствуется на цифровом индикаторе. Даже при отключении питания установленное значение уставки и прочих программируемых параметров сохранятся в памяти прибора.

Пользователь может выбрать из следующих режимов работы:

1. 1. • Индикация значения уставки температуры (рабочий режим);
      • Изменение уставки для ПИД-регулятора (режим программирование).

Изменение значений прочих программируемых параметров может вести к полной неработоспособности сушильного оборудования. В приложении А можно привести значения программируемых параметров. Также следует акцентировать внимание на том, что данные значения могут незначительно отличаться от тех, которые указаны в инструкции по эксплуатации как используемые по умолчанию.

1. Дверь рабочей камеры закрывается.
2. Для начала процесса нагрева выключатель «вентиляция» переводится в положение фазы «единица».
3. Загрузку и разгрузку рабочей камеры осуществляют, исходя из требований, установленных рабочей методикой. По завершении термической обработки выключатель «вентиляция» переводится в нулевую фазу. По окончании этого процесса дверь рабочей камеры открывается. Выполнять это действие следует с осторожностью, чтобы не получить ожог от нагретого воздуха.
4. При окончании работ сушильный шкаф выключается – для этого выключатели «вентиляция»/ «сеть» переводятся в нулевую фазу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон температуры, °С +50…- +250(350)
• Точность поддержания температуры, °С — ±5
• Дискретность установки температуры, °С — 0.1
• Температурный контроллер — ТРМ
• Температурный датчик — ТХК
• Размер рабочей камеры (Ш*В*Г), мм* — 500*800*600
• Объём рабочей камеры, л — 200
• Время выхода на режим не более, ч — 1,5
• Режим работы — долговременный
• Нормальные условия эксплуатации:
  температура окружающего воздуха, °С — +15…+30
  относительная влажность воздуха, % — 30-80
  атмосферное давление, кПа — 84-106
• Напряжение питающей сети, В — 220±22
• Частота питающей сети, Гц — 50±0.5
• Потребляемая мощность не более, Вт — 1700
• Габаритные размеры (Ш*В*Г), мм — 660*1070*780
• Масса прибора не более, кг — 60
• Средняя наработка на отказ не менее, ч — 5000
• Полный средний срок службы не менее, лет — 10
• Срок гарантийного обслуживания, мес* — 12

* — без учета решеток нагревательных элементов (50*400*400). Уменьшают ширину нижней части рабочей камеры на 100 мм.
** — По окончании гарантийного срока возможно заключение договора на техническое обслуживание.

Внешний вид и технические характеристики товара могут меняться в связи с постоянным совершенствованием конструкции.
