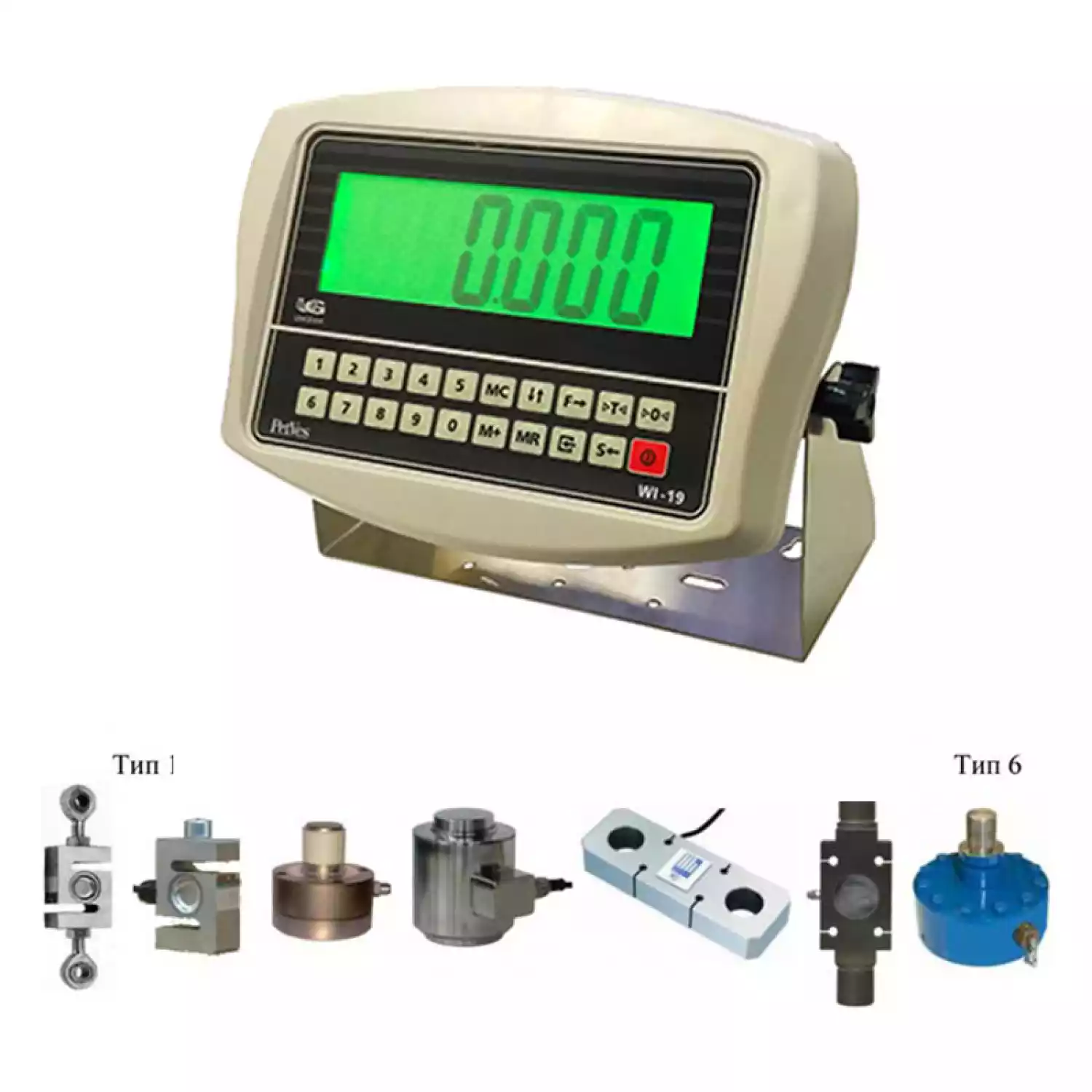

Динамометры электронные переносные ДЭП-Р предназначены для измерения статической и динамической силы растяжения. Электронный динамометр ДЭП-Р представляет собой устройство на основе датчика силы для измерения усилий, воздействующих на различные элементы механических конструкций в процессе их испытаний, монтажа и эксплуатации. Датчик силы включается в разрыв силовой схемы. Также датчики силы могут быть использованы как измерительный элемент любого вида весов, динамометрических схем и других устройств. Динамометры ДЭП-Р применяются на предприятиях различных отраслей промышленности для измерений силы, при периодической поверке испытательных машин и стендов, при калибровке и поверке в качестве эталонных средств измерений силы 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы».
Расшифровка обозначения динамометра

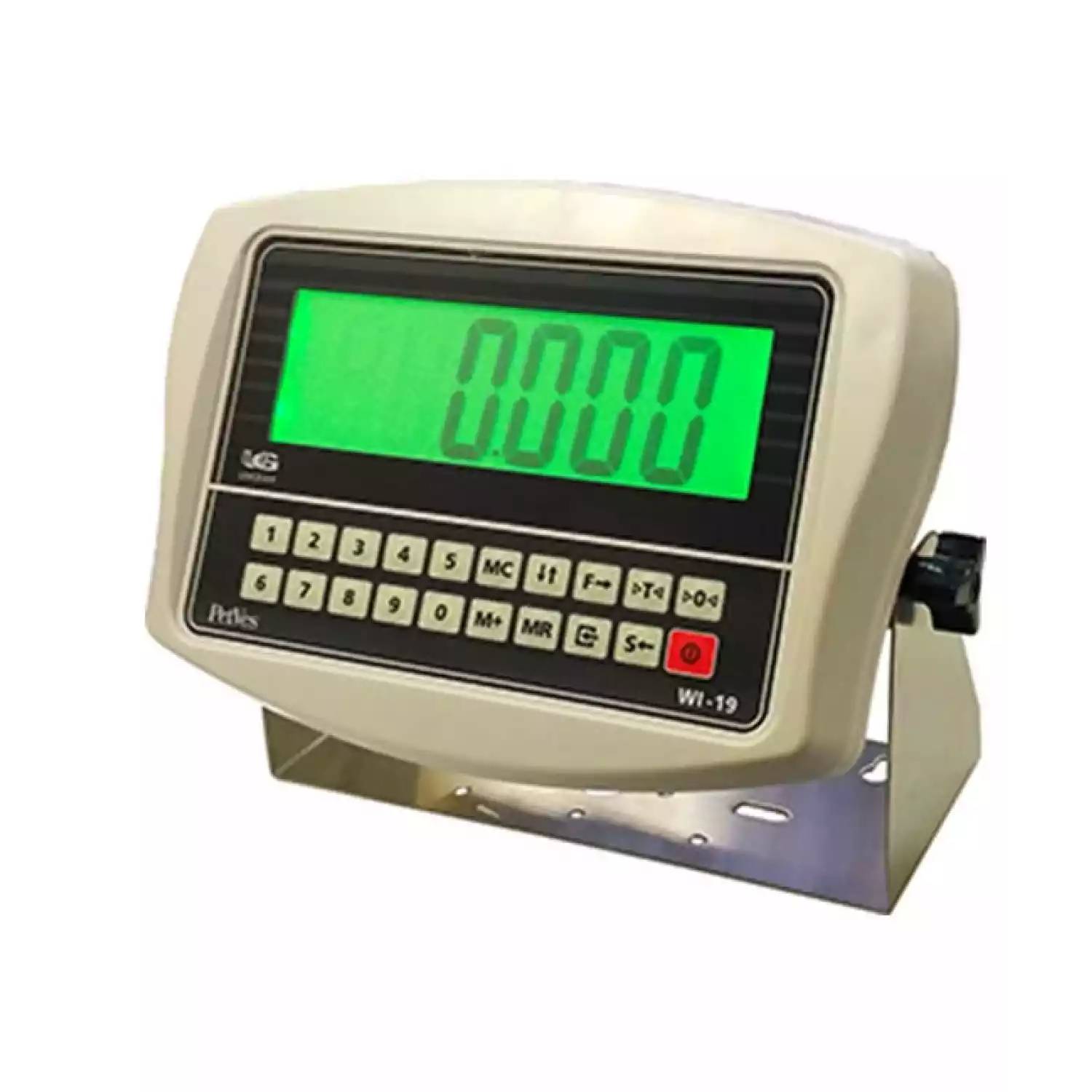

ДЭП/И (тип индикатора)

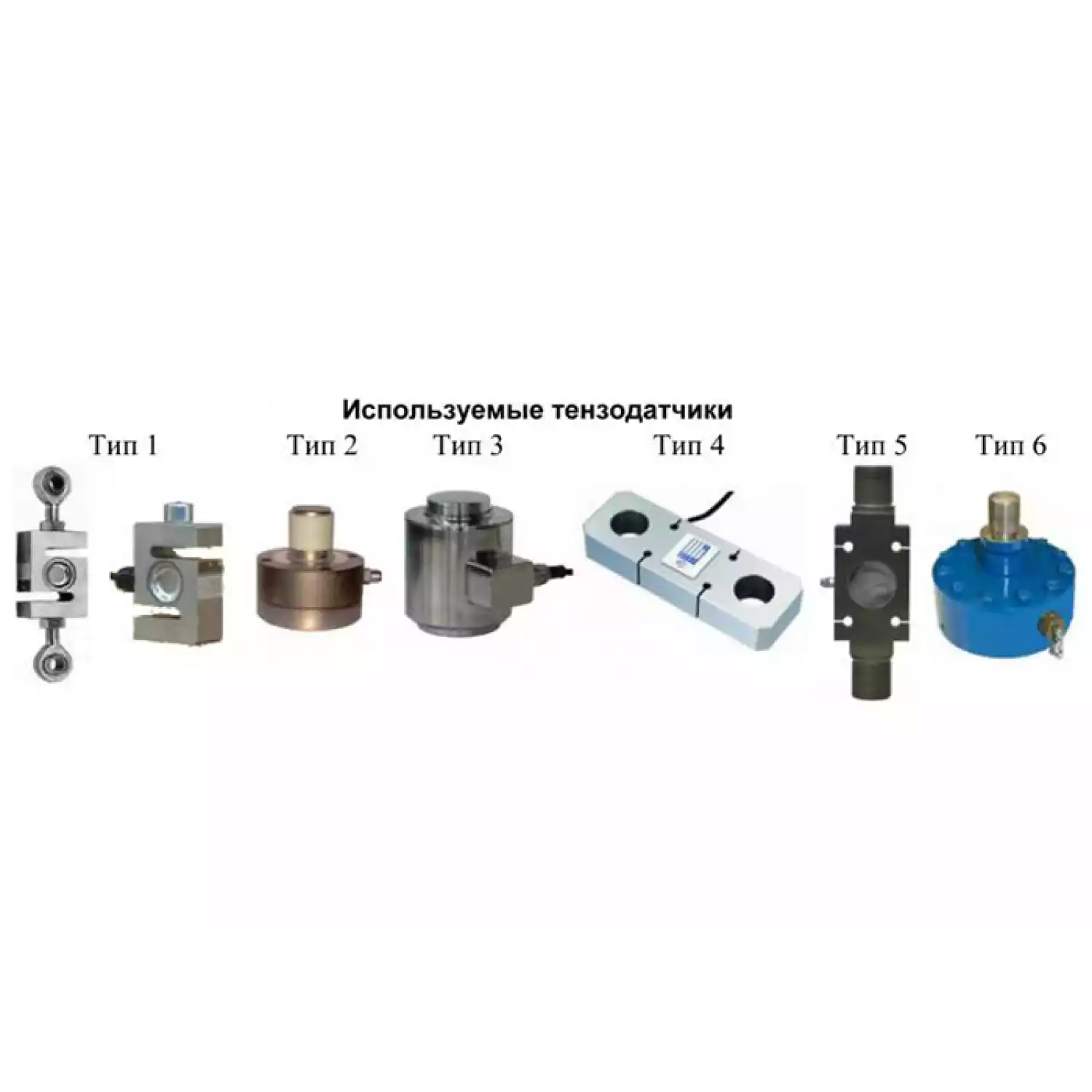

Т (тип датчика)
Д (датчик)
Н (наибольший предел измерения, кН)
В(вид измеряемой силы)
К(класс точности по ISO376)
Основные технические характеристики динамометров растяжения ДЭП-Р
| Модель динамометра | Пределы измерения, кН | Дискретность отсчётного устройства, кН | ||
| наибольший | наименьший | для 2 класса по ISO376 (0,45%) | для 1 класса по ISO376 (0,24%) | |
| ДЭП-0.1 | 0.1 | 0.01 | 0.00002 | 0.00001 |
| ДЭП-0.3 | 0.3 | 0.03 | 0.00005 | 0.00002 |
| ДЭП-0.5 | 0.5 | 0.05 | 0.0001 | 0.00005 |
| ДЭП-1 | 1 | 0.1 | 0.0002 | 0.0001 |
| ДЭП-2 | 2 | 0.2 | 0.0005 | 0.0002 |
| ДЭП-5 | 5 | 0.5 | 0.001 | 0.0005 |
| ДЭП-10 | 10 | 1 | 0.002 | 0.001 |
| ДЭП-20 | 20 | 2 | 0.005 | 0.002 |
| ДЭП-50 | 50 | 5 | 0.01 | 0.005 |
| ДЭП-100 | 100 | 10 | 0.02 | 0.01 |
| ДЭП-200 | 200 | 20 | 0.05 | 0.02 |
| ДЭП-500 | 500 | 50 | 0.1 | 0.05 |
| ДЭП-1000 | 1000 | 100 | 0.2 | 0.1 |
| ДЭП-2000 | 2000 | 200 | 0.5 | 0.2 |
Сравнение погрешностей динамометров в зависимости от класса точности
| Класс точности по ISO 376 | Пределы допускаемой погрешности, % |
| 00 | ± 0.06 |
| 0,5 | ± 0.12 |
| 1 | ± 0.24 |
| 2 | ± 0,45 |
