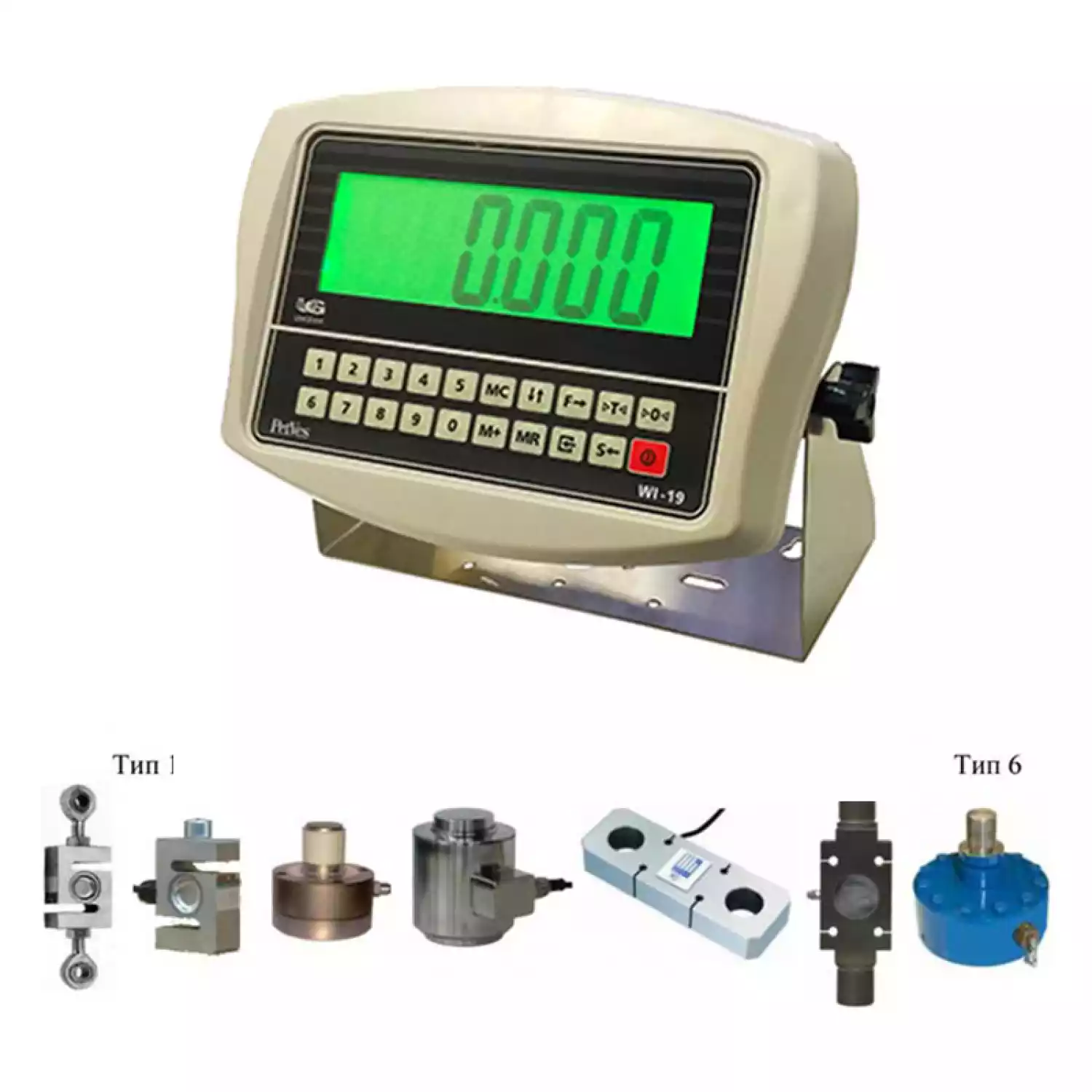

Динамометры электронные переносные ДЭП-Р предназначены для измерения статической и динамической силы растяжения. Электронный динамометр ДЭП-Р представляет собой устройство на основе датчика силы для измерения усилий, воздействующих на различные элементы механических конструкций в процессе их испытаний, монтажа и эксплуатации. Датчик силы включается в разрыв силовой схемы. Также датчики силы могут быть использованы как измерительный элемент любого вида весов, динамометрических схем и других устройств. Динамометры ДЭП-Р применяются на предприятиях различных отраслей промышленности для измерений силы, при периодической поверке испытательных машин и стендов, при калибровке и поверке в качестве эталонных средств измерений силы 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы».
Расшифровка обозначения динамометра

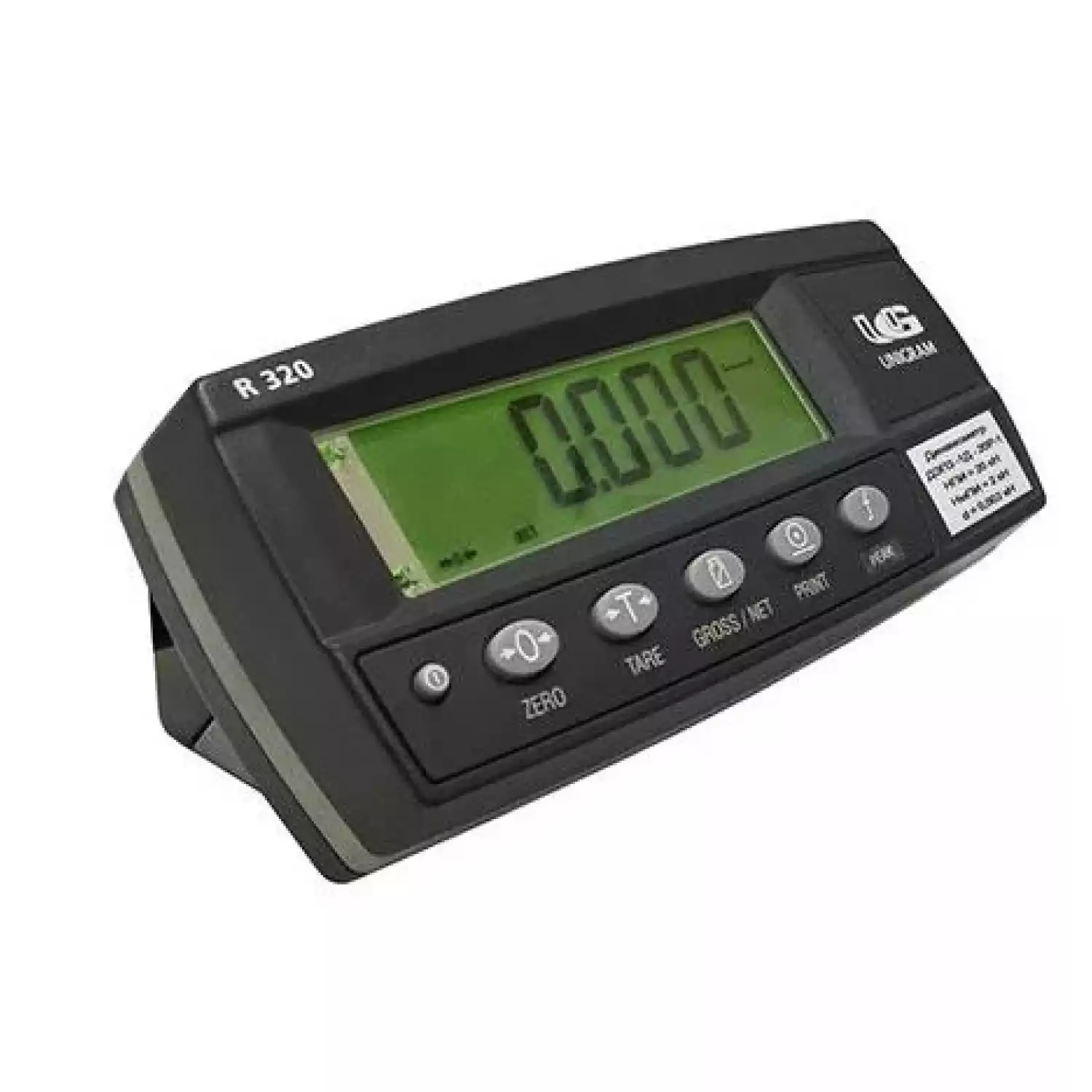

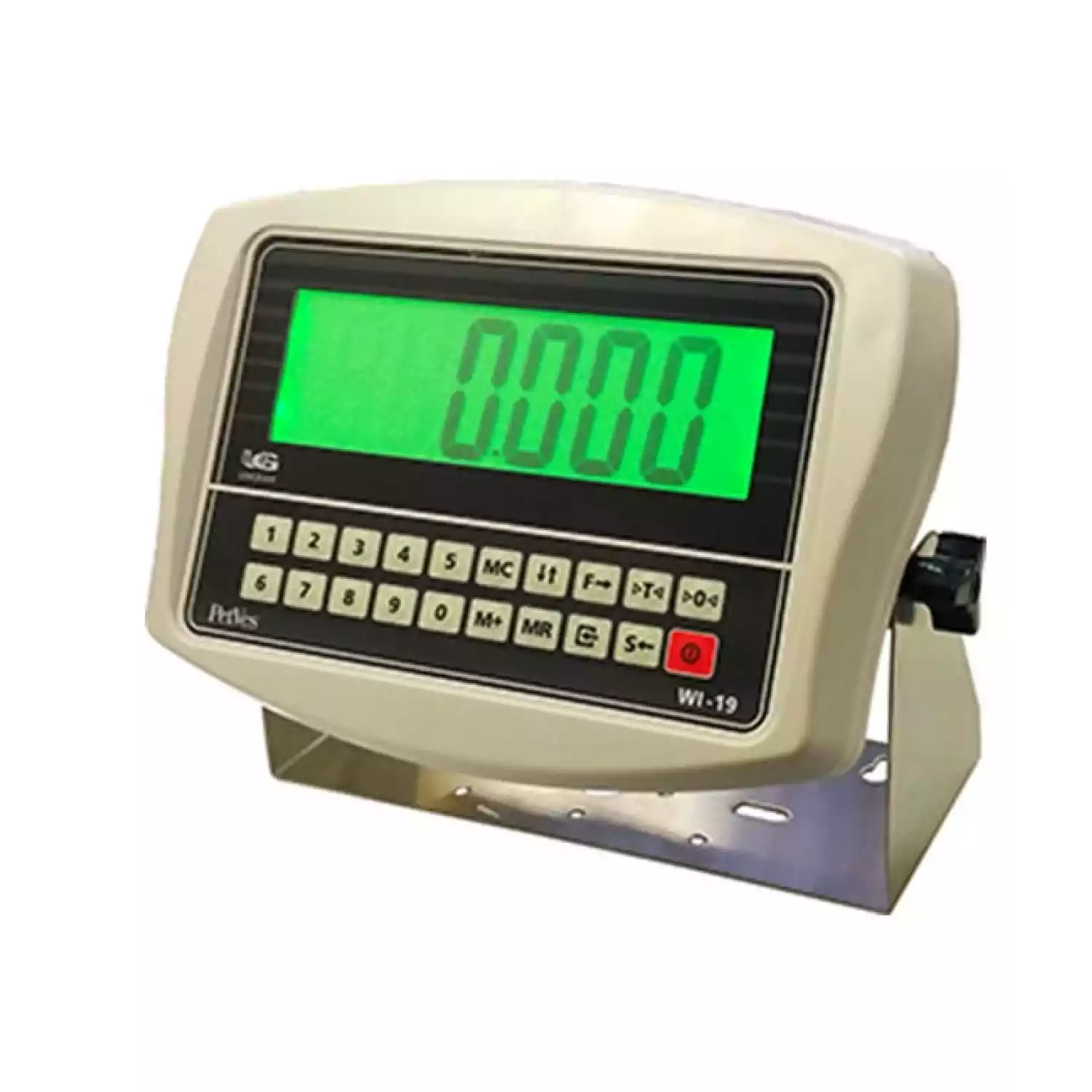

ДЭП/И (тип индикатора)

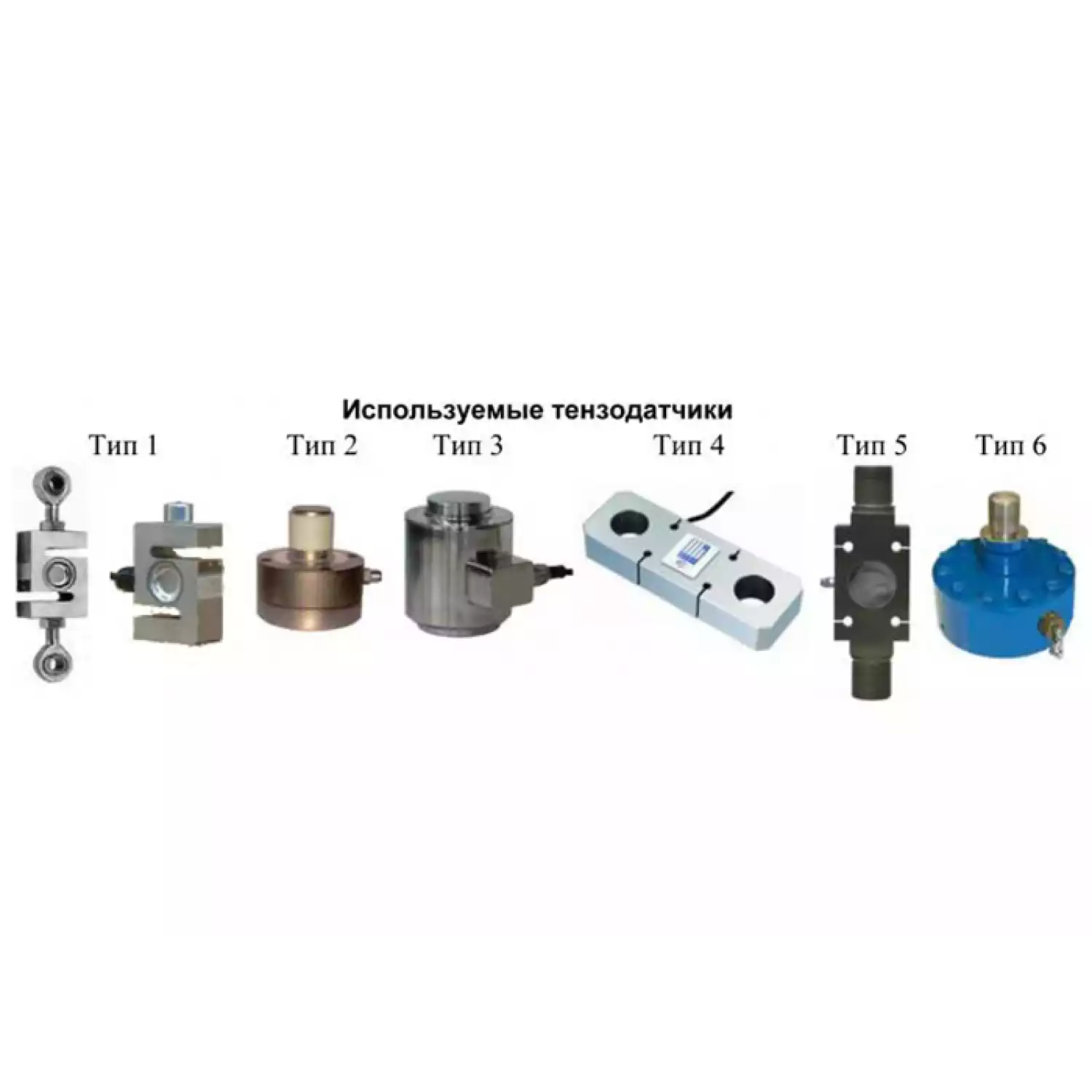

Т (тип датчика)
Д (датчик)
Н (наибольший предел измерения, кН)
В(вид измеряемой силы)
К(класс точности по ISO376)
Основные технические характеристики динамометров растяжения ДЭП-Р
| Модель динамометра |
Пределы измерения, кН |
Дискретность отсчётного устройства, кН |
| наибольший |
наименьший |
для 2 класса по ISO376 (0,45%) |
для 1 класса по ISO376 (0,24%) |
| ДЭП-0.1 |
0.1 |
0.01 |
0.00002 |
0.00001 |
| ДЭП-0.3 |
0.3 |
0.03 |
0.00005 |
0.00002 |
| ДЭП-0.5 |
0.5 |
0.05 |
0.0001 |
0.00005 |
| ДЭП-1 |
1 |
0.1 |
0.0002 |
0.0001 |
| ДЭП-2 |
2 |
0.2 |
0.0005 |
0.0002 |
| ДЭП-5 |
5 |
0.5 |
0.001 |
0.0005 |
| ДЭП-10 |
10 |
1 |
0.002 |
0.001 |
| ДЭП-20 |
20 |
2 |
0.005 |
0.002 |
| ДЭП-50 |
50 |
5 |
0.01 |
0.005 |
| ДЭП-100 |
100 |
10 |
0.02 |
0.01 |
| ДЭП-200 |
200 |
20 |
0.05 |
0.02 |
| ДЭП-500 |
500 |
50 |
0.1 |
0.05 |
| ДЭП-1000 |
1000 |
100 |
0.2 |
0.1 |
| ДЭП-2000 |
2000 |
200 |
0.5 |
0.2 |
Сравнение погрешностей динамометров в зависимости от класса точности
| Класс точности по ISO 376 |
Пределы допускаемой погрешности, % |
| 00 |
± 0.06 |
| 0,5 |
± 0.12 |
| 1 |
± 0.24 |
| 2 |
± 0,45 |
