ДМУ-МГ4 динамометры электронные универсальные

Электронные динамометры ДМУ-МГ4 предназначены для измерений статических и медленно изменяющихся сил сжатия, при (поверке) прессов, разрывных машин, силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.

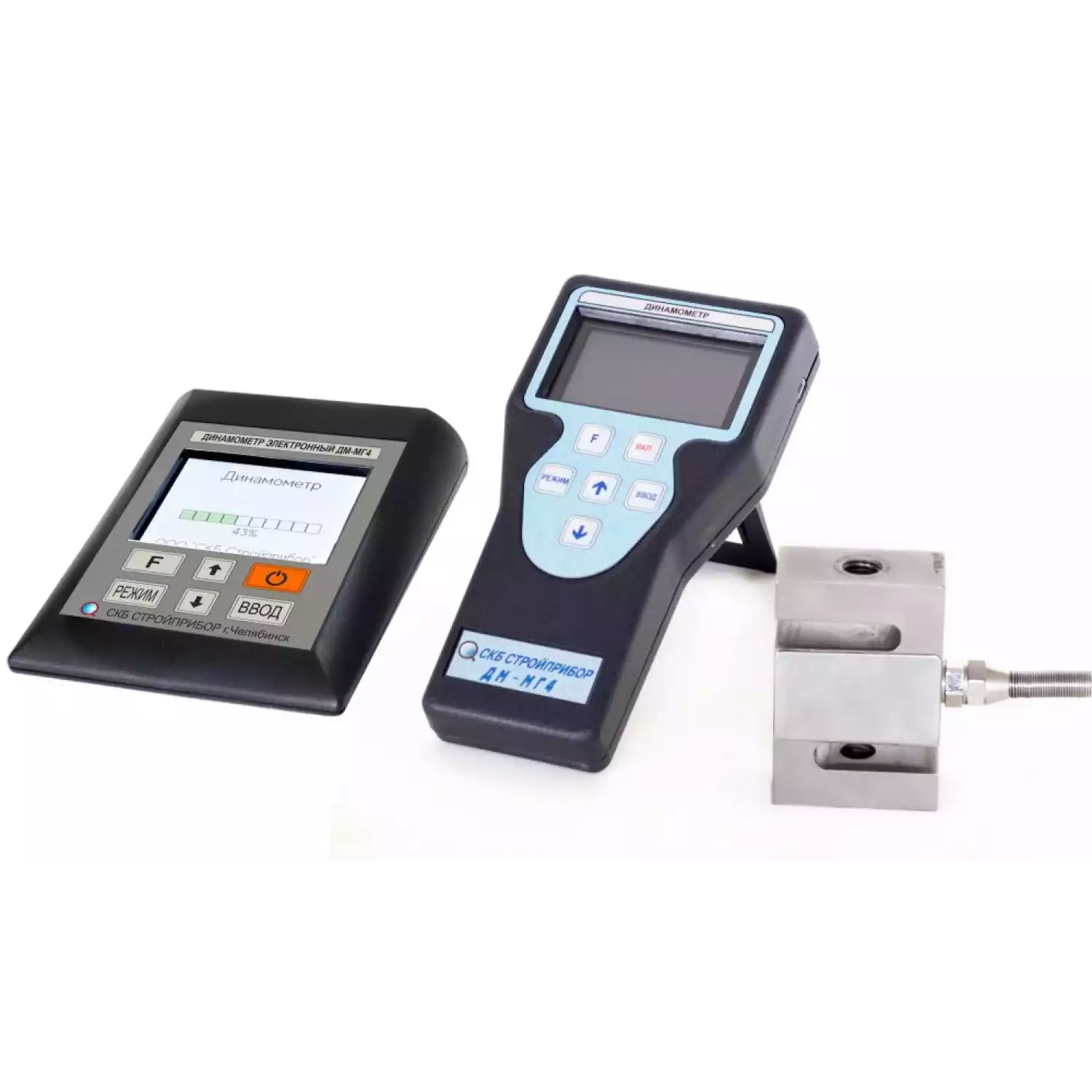

Электронный динамометр ДМУ-МГ4 состоит из электронного блока, датчика силы и двух комплектов силовводящих элементов на растяжение и сжатие (узлов встройки), которые являются универсальными для испытательных и разрывных машин, прессов. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.

Динамометры обозначаются ДМУ-Н/Т-КМГ4, где:

Н – наибольший предел измерений (НПИ), кН;
К – класс точности (0,5; 1; 2).
Т – вариант исполнения тензометрического датчика силы (1; приведен в таблице).

Пределы допускаемой относительной погрешности динамометров ДМУ-МГ4:

класса 0,5 — ±0,12%
класса 1 — ± 0,24%
класса 2 — ± 0,45%.

Функциональные особенности динамометров ДМУ-МГ4:

Цифровой жидкокристаллический дисплей с функцией подсветки;
Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
Возможность корректировки градуировочной характеристики в отдельных точках диапазона;
Режим передачи данных на ПК через USB порт;
Режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии);
Возможность обновления пользователем сервисных функций через USB порт;
Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).

Технические характеристики:

Наименование характеристик	ДМУ-Н/Т-КМГ4 (универсальный)
Пределы измерений, кН:
− наибольший (НПИ)	от 0,1 до 1000 (кл. точности 0,5 − от 1 до 1000)
− наименьший (НмПИ)	≥ 2 %НПИ
Питание, В:
− при работе в автономном режиме	3 (от 2 элементов AALR6)
− при работе от сетевого адаптера	6
Потребляемая мощность, Вт, не более	0,5
Габаритные размеры электронного блока, не более, мм	170 х 90 х 30
Масса электронного блока, не более, кг	0,3
Масса тензодатчика (без нагрузочных опор и узлов встройки), не более, кг	от 0,5 до 70

Наименование	Исполнение 1 растяжение	Исполнение 1 сжатие	Наибольший предел измерений (НПИ), кН	Наименьший предел измерений (НмПИ), кН	Цена ед. наименьшего разряда, кН
ДМУ-0,2/T-КМГ4*	+	+	0,2	0,004	0,000001
ДМУ-0,3/T-КМГ4*	+	+	0,3	0,006	0,000001
ДМУ-0,5/T-КМГ4*	+	+	0,5	0,01	0,000002
ДМУ-1/T-КМГ4	+	+	1	0,02	0,00001
ДМУ-2/T-КМГ4	+	+	2	0,04	0,00001
ДМУ-3/T-КМГ4	+	+	3	0,06	0,00001
ДМУ-5/T-КМГ4	+	+	5	0,1	0,00002
ДМУ-10/T-КМГ4	+	+	10	0,2	0,0001
ДМУ-20/T-КМГ4	+	+	20	0,4	0,0001
ДМУ-30/T-КМГ4	+	+	30	0,6	0,0001
ДМУ-50/T-КМГ4	+	+	50	1	0,0002
ДМУ-70/T-КМГ4	+	—	70	2	0,0004
ДМУ-100/T-КМГ4	+	—	100	2	0,001
ДМУ-150/T-КМГ4	+	—	150	3	0,001
ДМУ-200/T-КМГ4	+	—	200	4	0,001

* — Динамометры класса 0,5 выпускаются с НПИ от 1 кН.

Комплект поставки:

Электронный блок,
тензометрический датчик силы,
силовводящие элементы,
соединительный кабель,
сетевой адаптер,
кабель связи с ПК,
CD с программным обеспечением,
руководство по эксплуатации,
паспорт,
методика поверки,
укладочный кейс.
