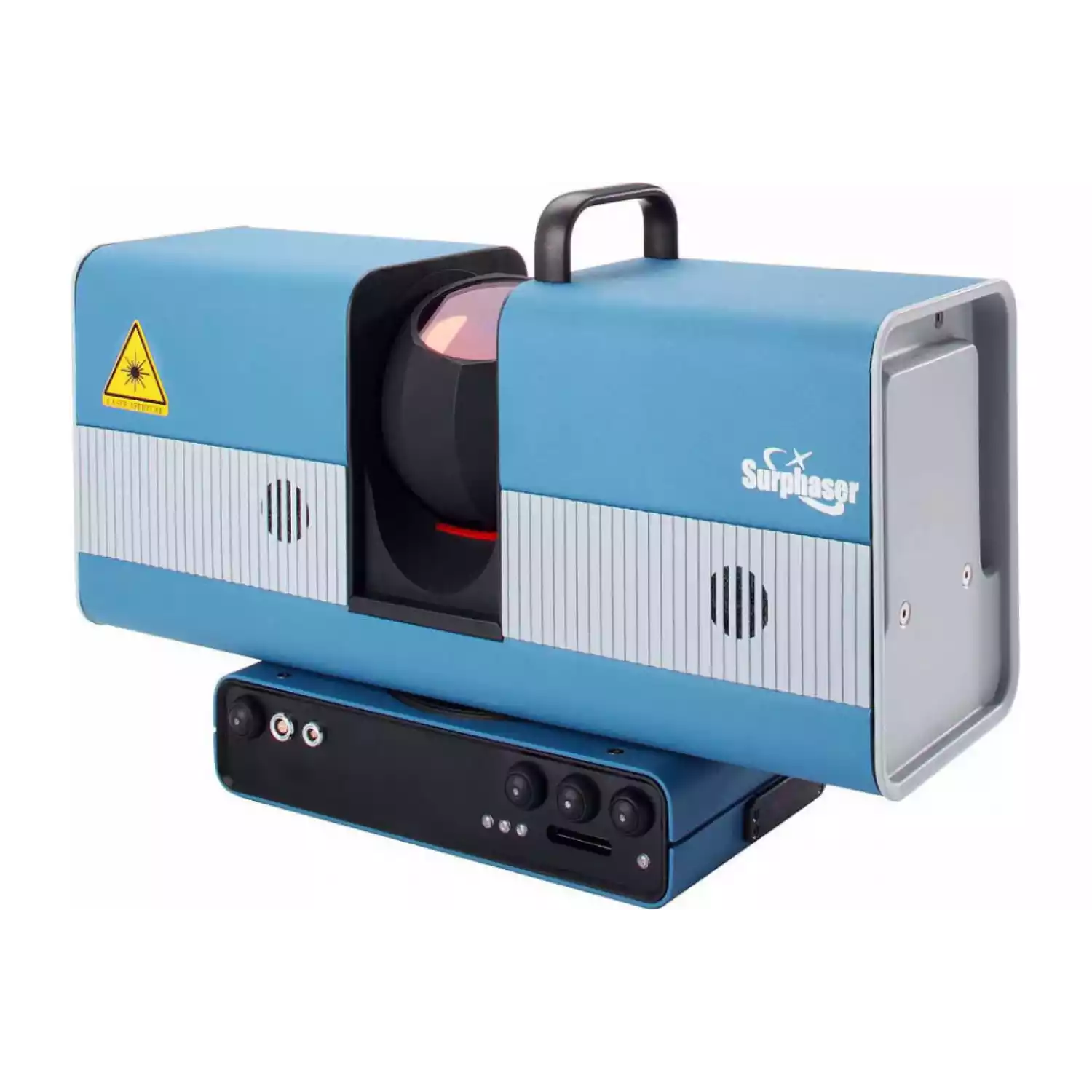

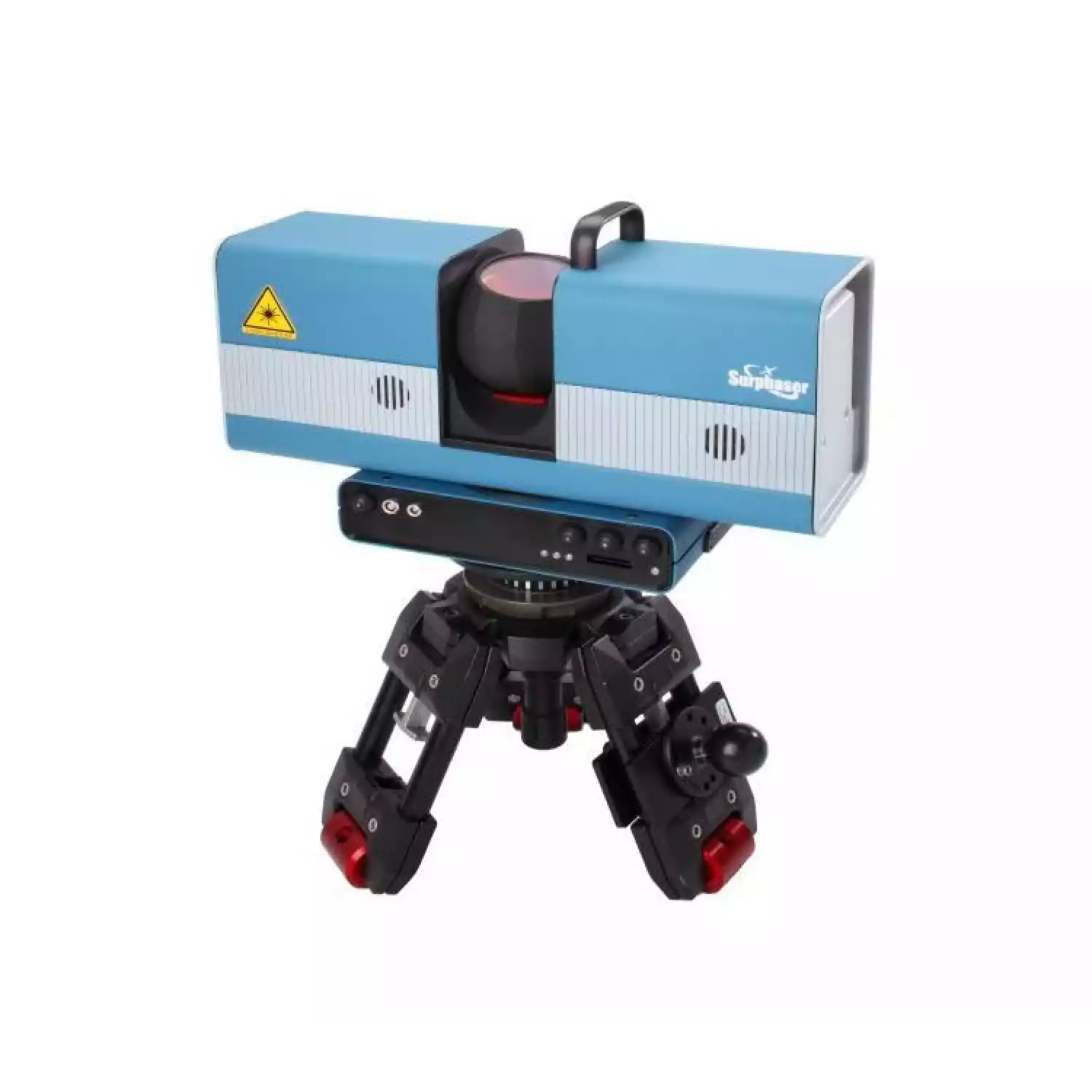

Лазерный сканер Surphaser 100HSX, в зависимости от модификации, служит для высокоточной исполнительной съемки производственных объектов, BIM, реверс-инжиниринга, создания 3D-моделей техники, промышленного оборудования, отдельных узлов и деталей, проведения контрольных и ремонтных мероприятий, расчет объемов сложных пространств и др.
Обзор характеристик и модификаций
Лазерный сканер доступен в 3 версиях:
Важная деталь - модификации IR_100HQ и IR_100HS являются программными опциями для базовой модели.
Технические особенности

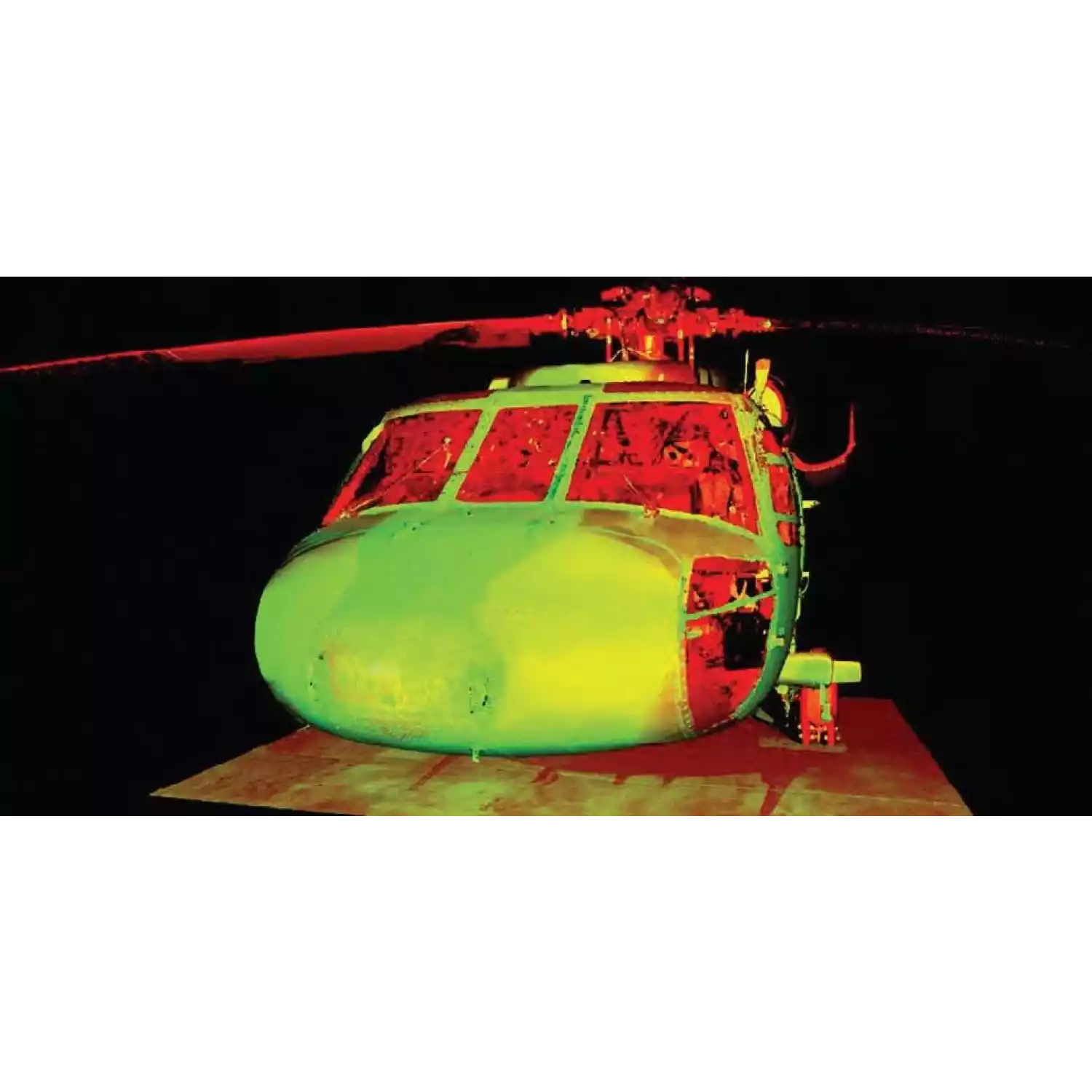

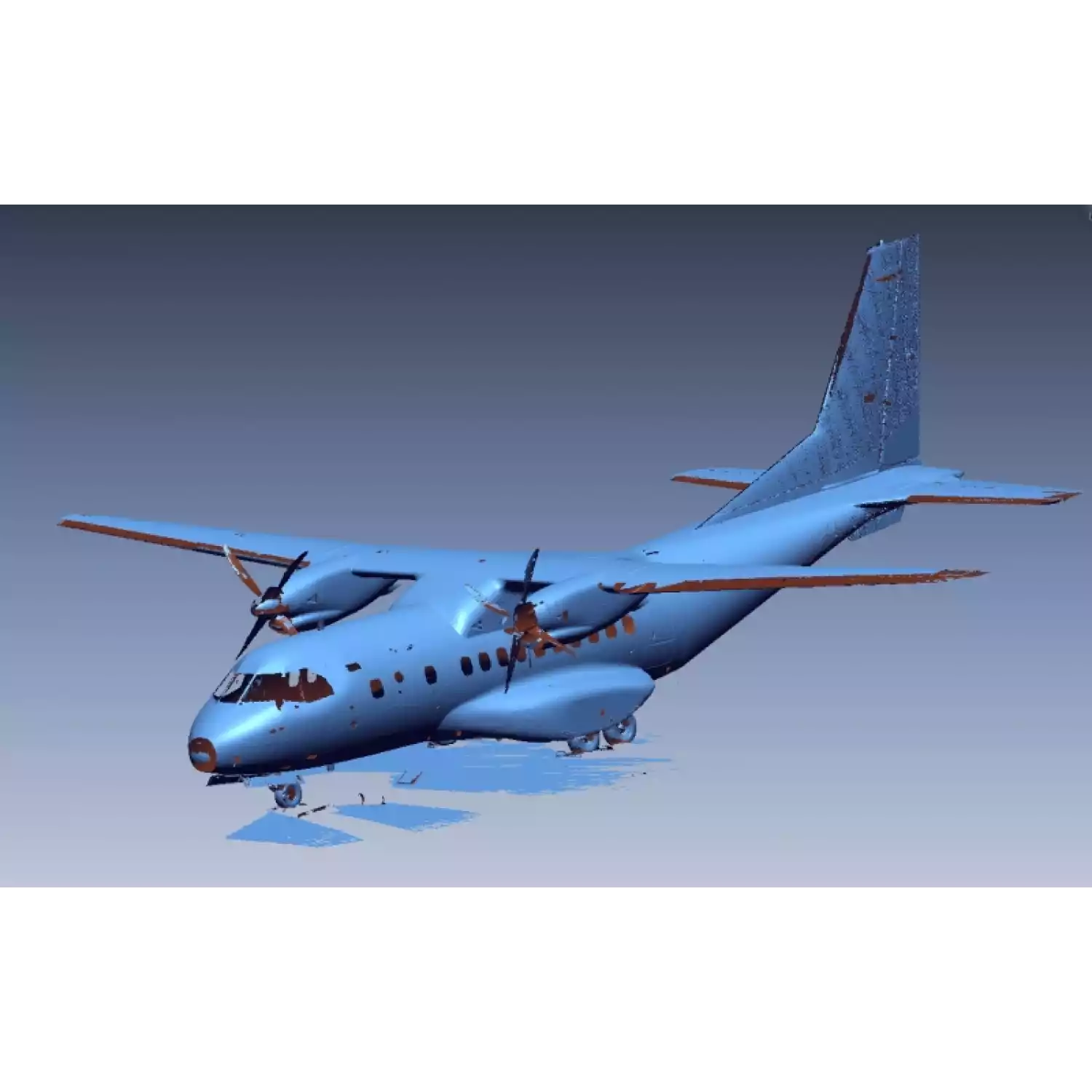

Лазерный 3D-сканер Surphaser 100HSX оборудован цифровыми камерами общим разрешением 60 Мп и программным обеспечением для автоматического расцвечивания облаков точек и динамической корректировки качества изображения в зависимости от условий съемки. Продвинутые механизмы фильтрации помогают изолировать целевую область, а также избежать сбора некорректных данных.
Высокая скорость сбора информации - 1200000 точек в секунду, - приводит к тому, что на получение максимально детализированных моделей уходит немного времени и, как следствие, повышается производительность работы.
Surphaser 100HSX рассчитан на эксплуатацию в условиях промышленного предприятия и проведение съемки под открытым небом.
Удобство работы
Встроенный контроллер позволяет проводить изыскания без дополнительного оборудования и проводного подключения, что вкупе с небольшим весом и размерами корпуса значительно увеличивает мобильность и упрощает выездные работы. Для контроля сканирования, оперативного просмотра результатов и внесения всех необходимых настроек можно использовать обычный планшет, который подключается к сканеру по Wi-Fi.
Возможности комплектного ПО
Сервис
Ремонт, калибровка и сервисное обслуживание устройств Surphaser, в отличие от сканирующих систем других производителей, проводится в России, за счет чего сроки простоя оборудования значительно сокращаются.
| Surphaser 100HSX | |||
|---|---|---|---|
| Конфигурация системы | |||
| Конфигурация | SR_100 | IR_100HQ | IR_100HS |
| Рекомендуемый рабочий диапазон | 1-7 м | 1-35 м | 1-50 м |
| Неоднозначность по дальности | 90 м | 90 м | 90 м |
| Угловая неопределенность | 15 сек | 15 сек | 15 сек |
| Уровень шума, мм, коэффициент отражения 90% | 0.024 мм на 4 м | 0.07 мм на 10 м | 0.16 мм на 10 м |
| Уровень шума, мм, коэффициент отражения 10% | 0.088 мм на 4 м | 0.41 мм на 10 м | 0.3 мм на 10 м |
| Зона неопределенности | <0.3 мм на 3 м | <0.35 мм на 5 м | <0.7 мм на 15 м |
| Эксплуатационные параметры системы | |
|---|---|
| Тип сканера | фазовый сдвиг, полусферический сканер с областью обзора 360° на 270° |
| Метод измерения расстояния | фазовый сдвиг |
| Длина волны лазера | 685 нм (красный) |
| Тип лазера | CW (непрерывный лазер) |
| Класс лазера | Class 3R (IEC EN60825-1:2007) |
| Частота сканирования | от 208,000 до 1,200,000 точек в секунду |
| Разрешающая способность по дальности | 0,001 мм |
| Данные углового положения | |
| Угловое разрешение по вертикали | 1 сек |
| Угловое разрешение по горизонтали | 1 сек |
| Контроль плотности сканирования (выбирается программно) | |
| Мин. вертикальная плотность точек | 24 точек/градус |
| Мин. горизонтальная плотность точек | 10 точек/градус |
| Макс. вертикальная плотность точек | 90 точек/градус |
| Макс. горизонтальная плотность точек | 90 точек/градус |
| Время сканирования, при плотности 7200х7200 | 4,5 мин |
| Зона обзора (на скан, выбирается программно) | |
| Горизонтальная (максимум) | 360° |
| Вертикальная (максимум) | 270° |
| Физические данные | |
| Рабочая температура | от 5° до 45°С, без конденсируемой влажности. |
| Электропитание | 14-24V DC, 45W (без встроенного контроллера) 14-24V DC, 55W (со встроенным контроллером) |
| Размеры (ДхШхВ) | 381 x 219 x 120 мм |
| Вес | 11 кг |
*Все значения шума и погрешности приведены для уровня 1 сигма.
*Шум диапазона - локальное (краткосрочное) изменение диапазона, 1 сигма, 90% ламбертовской поверхности.
*Оценивается с помощью контрастного целевого объекта, наилучшим образом подходящего при скорости передачи данных 208000 точек в секунду.
*Параметры системы могут быть изменены без предварительного уведомления; параметры оцениваются независимо.
