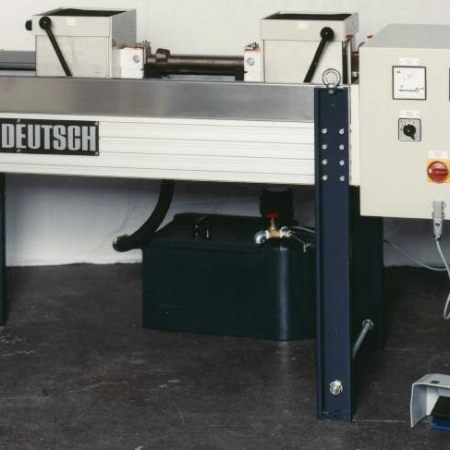

Дефектоскоп DEUTROFLUX EW со встроенной панелью управления и ручной фиксацией.

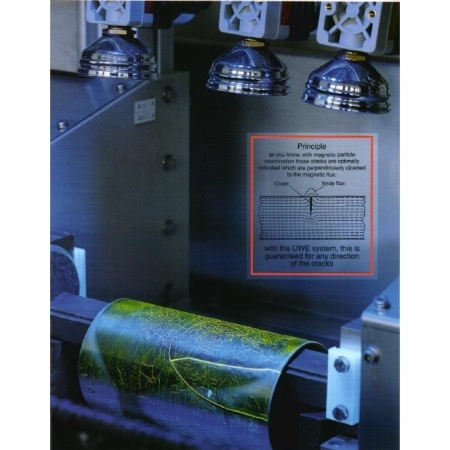

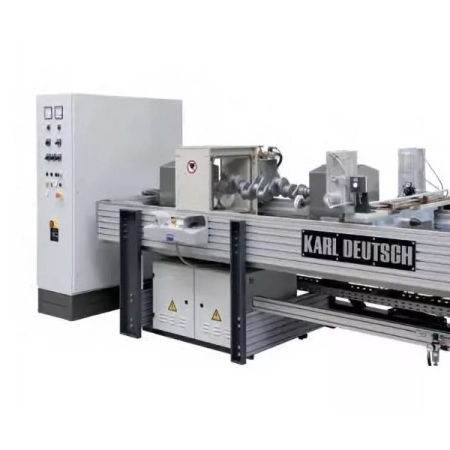

Новая универсальная установка магнитопорошкового контроля UWE 350 специально разработана для тестирования отлитых и штампованных изделий длиной до 350 мм. Максимальная сила тока при проведении теста 2000 А.

Прибор использует поверхностный эффект, оказываемый переменным током, для однородного намагничивания и размагничивания даже с изделиями сложной формы. Два сдвинутых по фазе потока переменного напряжения создают вращающееся магнитное поле, таким образом определяя трещины в любом направлении за один проход.

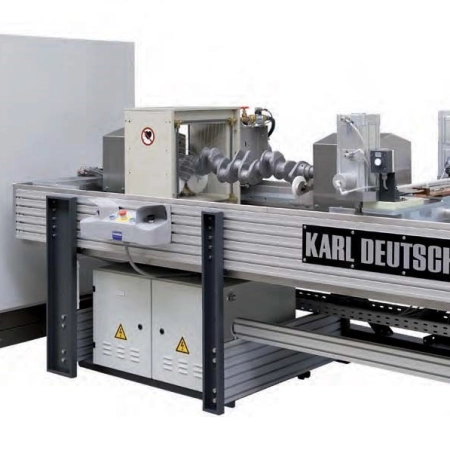

Стандартная установка DEUTROFLUX UWS с перемещаемым контуром для достижения высокой точности тестирования по всему изделию. Для изделий длиной от 1000 до 3000 мм (с шагом 500 мм) и максимальным весом 500 кг (UWS 1000, UWS 1500, UWS 2000) и 1000 кг (UWS 2500, UWS 3000)

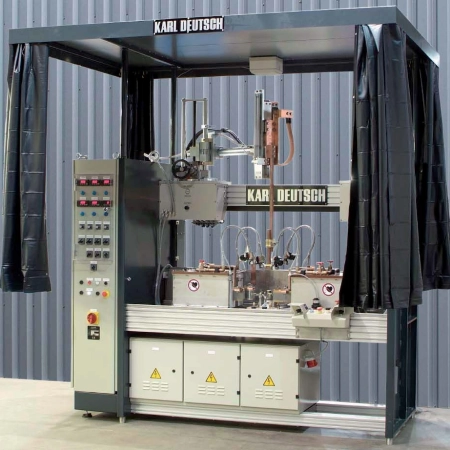

Мультиконтактные установки способны работать с изделиями сложной формы даже в тех случаях, когда с задачей не справляются стандартные двухконтактные установки. В особенности это актуально для деталей типа поворотного кулака рулевого управления, поперечной рулевой тяги или вилки переключения передач.

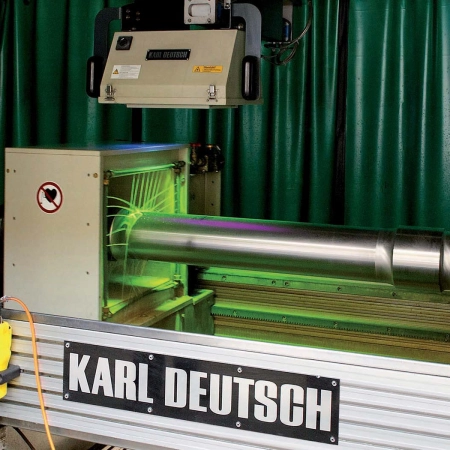

Магнитопорошковый контроль занимает важное место в производстве вагонных осей, а подобные установки играют значимую роль в железнодорожных ремонтных мастерских.

Система для магнитопорошкового контроля труб диаметром 1420 мм.

Крестовая катушка намагничивания используется для бесконтактного намагничивания труб, прутков, балок, а также деталей со сложной геометрией поверхности. Катушка получает питание за счет двух одинаковой силы переменных токов с фазовым сдвигом 90°, в результате чего образуется равномерный вращающийся вектор намагничивания в горизонтальной плоскости.

Намагничивающее устройство Hellmag 3000 - силовой генератор электрического тока, который производит намагничивание контролируемых объектов, используя полный ток или магнитное поле с намоткой нагрузочного кабеля на диагностируемое изделие.

Магнитопорошковый дефектоскоп Universal 450 - для контроля деталей при мелкосерийном производстве, а также для проведения практических занятий по курсу «Магнитопорошковый контроль». Предназначен для обнаружения продольных и поперечных дефектов на деталях длиной от 60 до 450 мм. Имеет два контура намагничивания переменным током (циркулярное намагничивание пропусканием тока по детали и полюсное намагничивание ярмом), контуры могут быть задействованы отдельно или одновременно. Оснащен высокоинтенсивной УФ лампой на светодиодах для проведения флуоресцентного контроля.

Магнитопорошковый дефектоскоп HELLMAG Тип Vario 2500 предназначен для комбинированного намагничивания деталей с целью одновременного обнаружения дефектов, залегающих в различных направлениях.

Устройство УНм-1 предназначено для выявления дефектов в ферромагнитных деталях, относительная магнитная проницаемость которых не менее 40. Намагничивание производится постоянным или переменным магнитным полем.

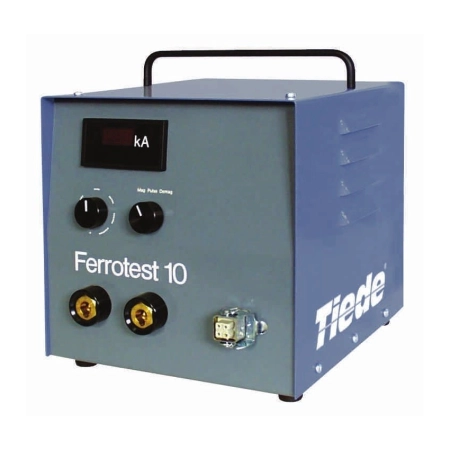

Магнитопорошковый дефектоскоп Ferrotest 10 позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока.

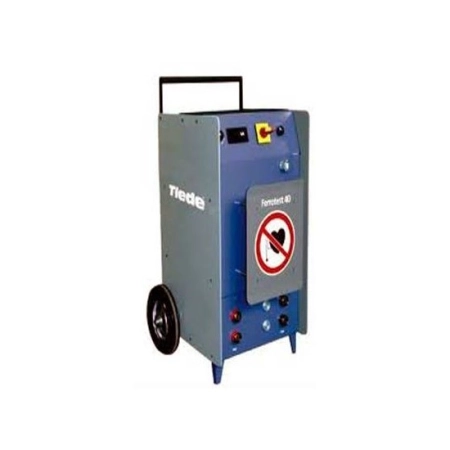

Магнитопорошковый дефектоскоп Ferrotest 40 позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока.

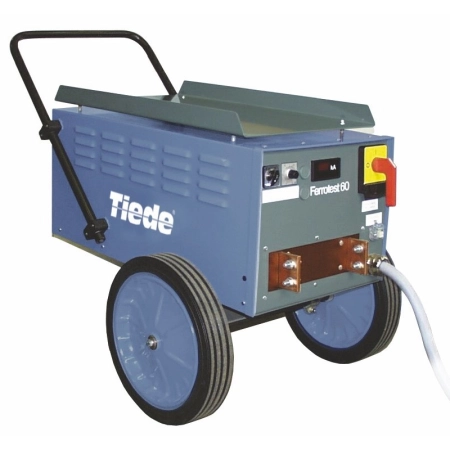

Магнитопорошковый дефектоскоп Ferrotest 60 позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока.

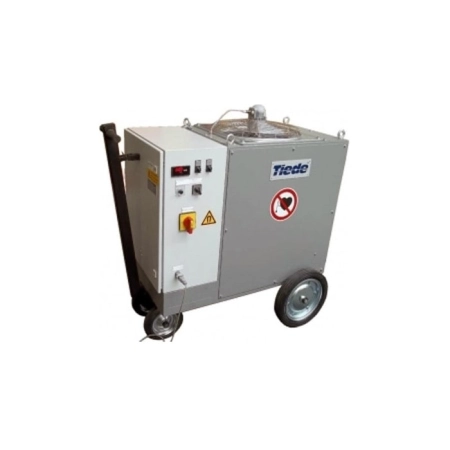

Магнитопорошковый дефектоскоп Ferrotest 100 позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока.

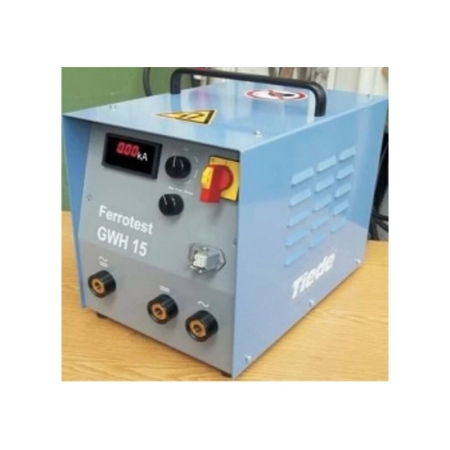

Мобильные дефектоскопы Ferrotest GWH обеспечивают намагничивание переменным и выпрямленным полупериодным током. Плавно регулируемый ток намагничивания (от 1050 Amps у GWH15 до 6000 Amps у GWH 60). Переключение переменного тока на выпрямленный полупериодный ток производится при помощи рукоятки переключателя.

Магнитопорошковый дефектоскоп Ferrotest GWH 30. Мобильные дефектоскопы Ferrotest GWH обеспечивают намагничивание переменным и выпрямленным полупериодным током. Плавно регулируемый ток намагничивания (от 1050 Amps у GWH15 до 6000 Amps у GWH 60). Переключение переменного тока на выпрямленный полупериодный ток производится при помощи рукоятки переключателя.

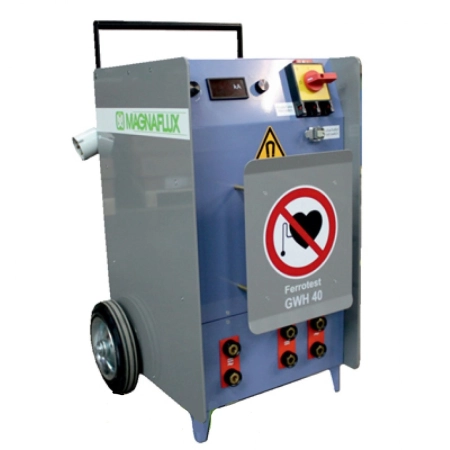

Магнитопорошковый дефектоскоп Ferrotest GWH 40. Мобильные дефектоскопы Ferrotest GWH обеспечивают намагничивание переменным и выпрямленным полупериодным током. Плавно регулируемый ток намагничивания (от 1050 Amps у GWH15 до 6000 Amps у GWH 60). Переключение переменного тока на выпрямленный полупериодный ток производится при помощи рукоятки переключателя.

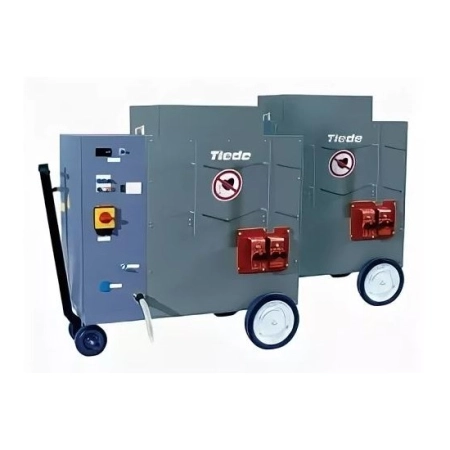

Дефектоскоп Tiede Isotest 100 E предназначен для проведения магнитопорошкового контроля и намагничивания контролируемых изделий при помощи как переменного, так и постоянного двухполупериодного тока.

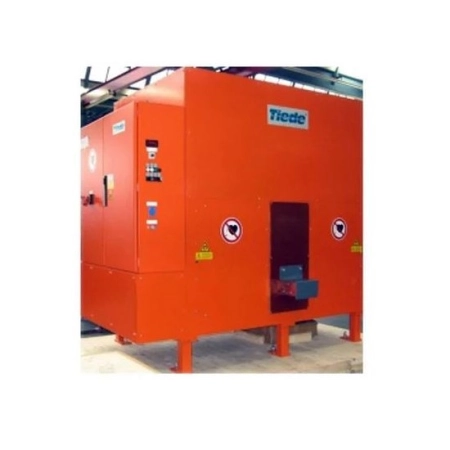

Мобильные дефектоскопы Isotest 120 Special обеспечивают намагничивание переменным и выпрямленным двухполупериодным током.

Портативный электромагнит PBY-140. Обеспечивает возбуждение постоянного магнитного поля при питании от штатного источника AL-18. Удобная ручка с кнопкой включения намагничивания. Функция размагничивания.

Соответствует требованиям ASTM E709-95 и ASTM E1444, состоит из постоянного магнита, расположенного в центре, и прикрепленных к нему с обеих сторон гибких полюсов. Этим обеспечивается оптимальное соответствие геометрии проверяемой детали.

Клещи магнитные КМ-6 используются для обнаружения поверхностных и подповерхностных дефектов в магнитных материалах с использованием магнитной суспензии (порошка).

Магнитопорошковый дефектоскоп переменного и импульсного тока УНМ-300/2000 позволяет обнаруживать внутренние подповерхностные и поверхностные дефекты различного типа (трещины, флокены, расслоения, дефекты сварных швов и др.).

Дефектоскоп УНМ-1000 позволяет обнаруживать внутренние подповерхностные и поверхностные дефекты различного типа (трещины, флокены, расслоения, дефекты сварных швов и др.).

Стационарный магнитопорошковый дефектоскоп Magnaflux HWSL - установка для контроля деталей имеющих форму диска с максимальным диаметром 725 мм, минимальным диаметром отверстия 38 мм и максимальной толщиной 75 мм.
