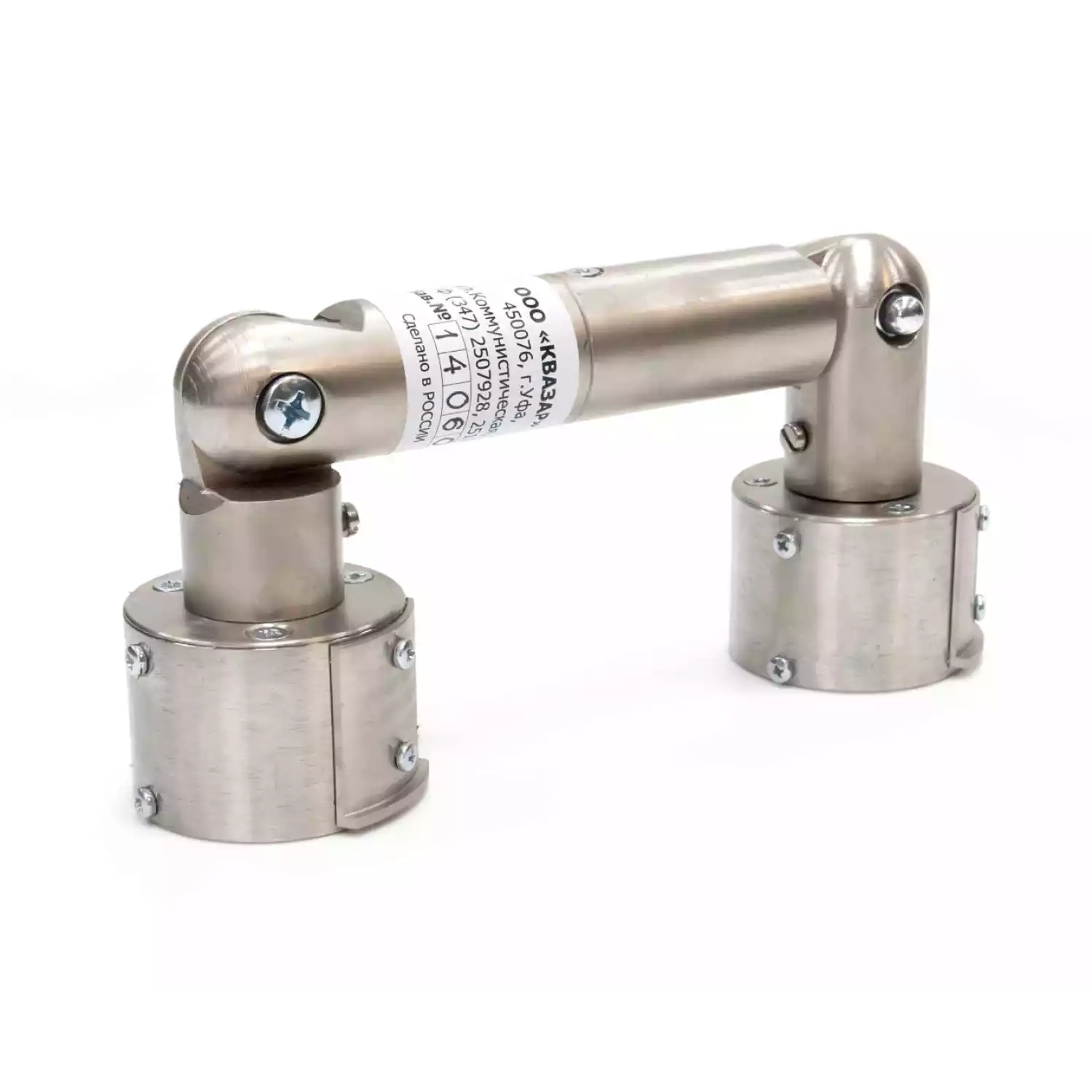

Магнитопорошковый дефектоскоп МД-4К

Артикул: 1853
В избранное Из избранного
Дефектоскоп МД-4К на постоянных магнитах предназначен для выявления поверхностных дефектов типа нарушения сплошности металла магнитопорошковым методом на локальных участках крупногабаритных деталей путем создания, приложенного постоянного магнитного поля. В качестве намагничивающих элементов в магнитопорошковом дефектоскопе МД-4К использованы постоянные магниты, поэтому дефектоскоп не требует электропитания, что позволяет использовать его во взрыво-, пожароопасных средах, на строительных площадках, участках сборки и сварки, при обследовании аппаратуры высокого давления, внутренних поверхностей сосудов и емкостей, сварных соединений, трубопроводов в полевых условиях.
Подробнее
Под заказ
Срок поставки от 7 дней
29 700 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Магнитопорошковый дефектоскоп МД-4К

Тип оборудования: Дефектоскоп магнитный, постоянный магнит, устройство намагничивания

Производитель: Россия

Серия: МД-4

Модель: МД-4К, МД-4КМ

Описание: магнитный прибор для поиска трещин на поверхности металла

Гарантия на магнитопорошковый дефектоскоп МД 4К: 1 год.

Назначение прибора:

Дефектоскоп МД-4К (МД-4П) предназначен для выявления поверхностных дефектов типа нарушения сплошности металла магнитопорошковым методом на локальных участках крупногабаритных деталей путем создания приложенного постоянного магнитного поля. В качестве намагничивающих элементов использованы постоянные магниты, поэтому дефектоскоп не требует электропитания, что позволяет использовать во взрыво– и пожароопасных средах, на строительных площадках, участках сборки и сварки, в полевых условиях.

Принцип действия дефектоскопа МД-4К (намагничивающего устройства МД-4К) основан на создании поля рассеяния над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий поля рассеяния наблюдается непосредственно над трещиной (или над другой несплошностью) и уменьшается с удалением от нее.

Для обнаружения несплошности на поверхность детали наносят магнитный порошок, взвешенный в воздухе (сухим способом) или в жидкости (мокрым способом). На частицу в поле рассеяния будут действовать силы: магнитного поля, направленная в область наибольшей плотности магнитных силовых линий, то есть к месту расположения трещины; тяжести; выталкивающего действия жидкости; трения; силы электростатического и магнитного взаимодействия, возникающие между частицами. В магнитном поле частицы намагничиваются и соединяются в цепочки. Под действием результирующей силы частицы притягиваются к трещине и накапливаются над ней, образуя скопление порошка. Ширина полоски (валика) из осевшего порошка значительно больше ширины раскрытия трещины. По этому осаждению – индикаторному рисунку определяют наличие дефектов. При осмотре детали обнаруживают и анализируют осаждение магнитного рисунка (магнитного индикаторного рисунка) с целью определения характера дефекта и принятия решения о пригодности детали к дальнейшей эксплуатации.

Расшифровку индикаторных рисунков при контроле выполняют в соответствии с общими ведомственными методиками по магнитопорошковому контролю и ГОСТ 21105-87.

Чувствительность магнитопорошкового метода существенно зависит от качества магнитной суспензии, для оценки которой применяют приборы, контрольные образцы с искусственными дефектами, детали с эксплуатационными или производственными дефектами. В состав комплекта к дефектоскопу входит тест – образец ТО-1, предназначенный для определения качества магнитного индикатора (магнитной суспензии или сухого магнитного порошка) при магнитопорошковом контроле локальных участков крупногабаритных деталей и деталей сложной формы (принцип работы образца основан на выявлении на нем серии искусственных дефектов магнитной суспензией).

Также в комплект входит образец с искусственными дефектами и дефектограмма к нему (принцип основан на сравнении индикаторного рисунка (осаждения порошка) на образце с рисунком на дефектограмме).

Дефектоскоп МД-4К содержит два намагничивающих блока, которые при контроле могут соединяться шарнирным ярмом или гибкой тросовой перемычкой (дефектоскопы с тросовой перемычкой рекомендуется применять для контроля тонкостенных изделий с толщиной до 10 мм). В комплект дефектоскопа входят приспособления для нанесения суспензии и осмотра, размещенные в чемодане-контейнере.

Основные технические характеристики магнитопорошкового дефектоскопа МД-4К (намагничивающего устройства МД-4К):

Тип дефектоскопа МД-4К переносной
Блоки намагничивающие комплектуются прямоугольными (МД-4П) или круглыми (МД-4К) постоянными магнитами
Средний размер контролируемого при дефектации участка на поверхности детали с:
прямоугольными магнитами 100 мм
круглыми магнитами 120 мм
Максимальная напряженность поля у полюсов блоков намагничивания МД-4П (МД-4К) не менее 1100 А/см
Усилие отрыва блоков намагничивания от ферромагнитной поверхности составляет:
Магнитопорошковый дефектоскоп МД-4П 18-20 кгс
Магнитопорошковый дефектоскоп МД-4К 35-40 кгс
Масса дефектоскопа в комплекте не более 7 кг

В комплект поставки магнитопорошкового дефектоскопа МД-4К входит:

  • блок намагничивающий 2 шт.
  • магнитопровод шарнирный 1 шт.
  • ручка отрыва 1 шт.
  • держатель для размагничивания 1 шт.
  • лупа 1 шт.
  • отвертка 1 шт.
  • магнитная суспензия SUPRAMOR-4 1 шт.
  • инструкция по эксплуатации 1 шт.
  • упаковочный чемодан 1 шт.

*Технические характеристики и комплект поставки устройства могут быть изменены производителем без предварительного уведомления.
