Установка размагничивания бурового инструмента НЕВА УРБТ-300.Б

Назначение:

Установка размагничивания бурильных труб НЕВА УРБТ-300.Б предназначена для устранения остаточной намагниченности бурового инструмента и труб в составе колонны. НЕВА УРБТ-300.Б интегрируется в технологическую систему бурового участка и позволяет проводить размагничивание бурильных труб прямо в процессе спуска или подъема колонны. Это экономит время, исключает простои и обеспечивает стабильную работу измерительных систем.

Размагничивание выполняется для повышения точности измерений при работе инклинометров, телеметрических систем MWD и забойных телесистем, а также для предотвращения сбоев в передаче данных с датчиков. Установка особенно востребована при бурении направленных скважин с большим смещением, а также при реконструкции старых скважин, и позволяет повысить коэффициент извлечения нефти и продлить срок эксплуатации месторождений.

Примечание:

Современные технологии, включая наклонно-направленное и горизонтальное бурение, требуют высокой точности контроля траектории скважины. Любая остаточная намагниченность бурильного инструмента способна исказить данные инклинометрии и гамма-каротажа, что ведет к отклонению от проектной траектории.

Остаточная намагниченность буровых труб возникает:

• при прохождении бурового инструмента через намагниченные пласты породы;
• от магнитного поля Земли;
• от механических напряжений при бурении.

Сферы применения НЕВА УРБТ-300.Б:

• нефтедобывающая промышленность,
• газодобывающая промышленность,
• смежные отрасли – где требуется работа с магнитными датчиками и измерительными системами.

Конструкция НЕВА УРБТ-300.Б:

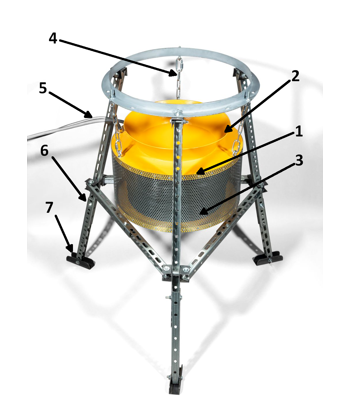

Установка НЕВА УРБТ-300.Б состоит из корпуса катушки, размагничивающей обмотки, треноги с подвесом, соединительного кабеля, шкафа питания и управления.

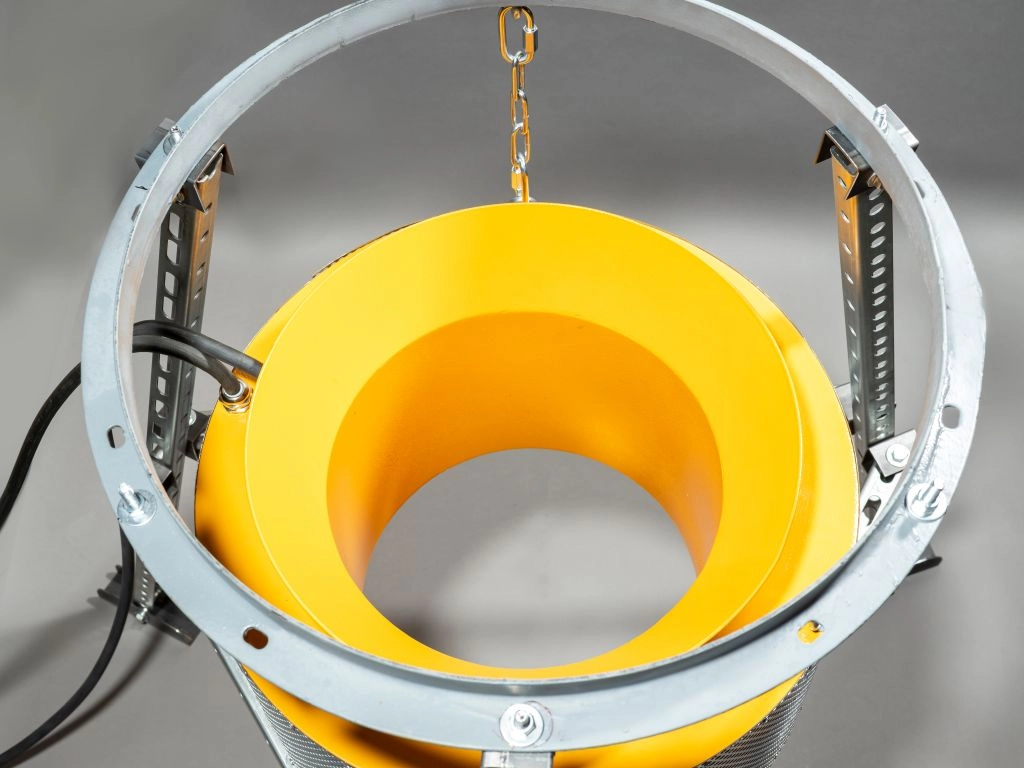

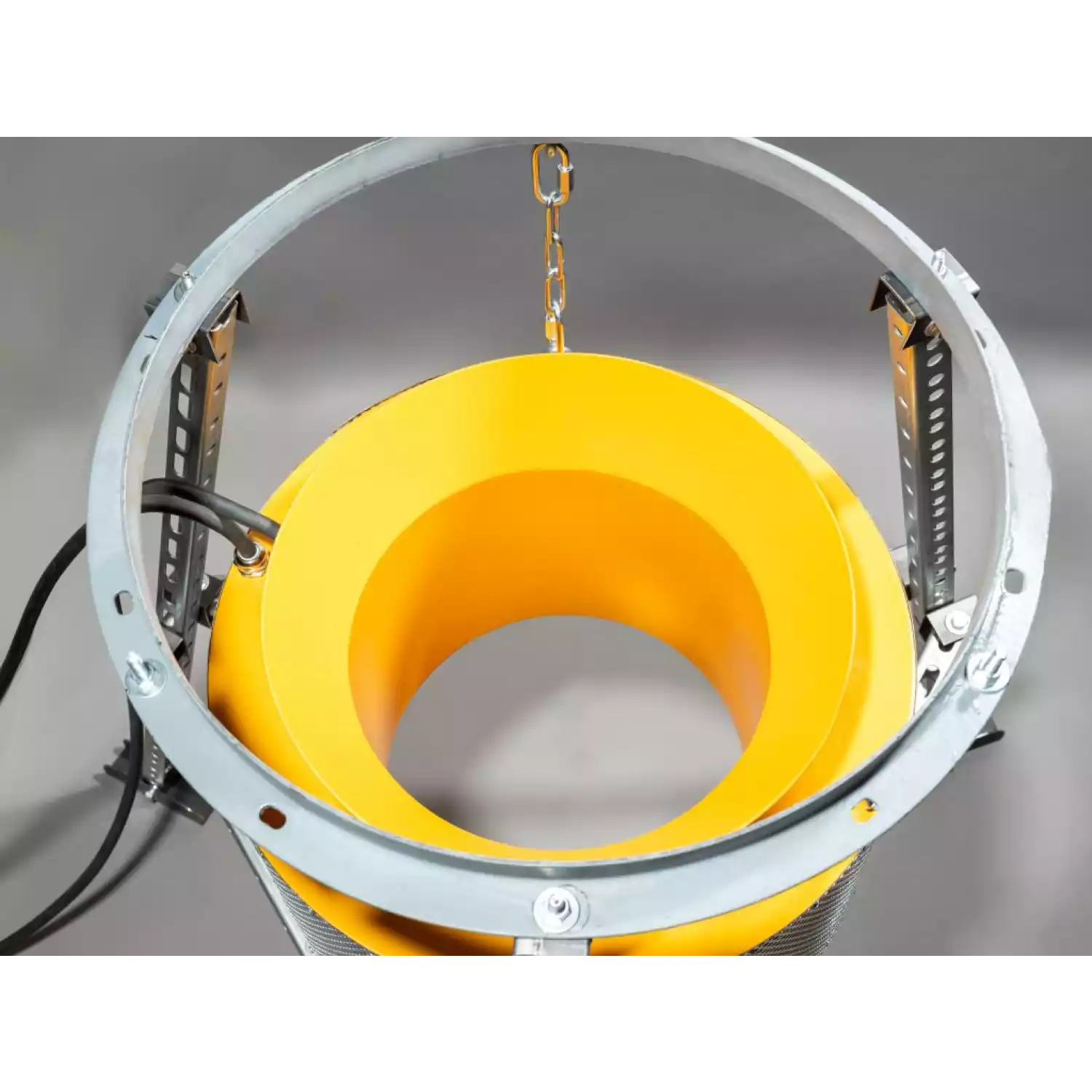

1) Корпус катушки (поз.1) предназначен для защиты обмотки от внешних воздействий, крепится к треноге с помощью гибких подвесов (поз.4), обеспечивающих ее свободное перемещение при прохождении внутри колонны. В верхней части катушки расположен конусообразный воротник (поз.2) для направления трубы внутрь катушки и предотвращения повреждения от резких ударов.

2) Размагничивающая обмотка (поз.3) расположена под защитным кожухом и имеет естественную вентиляцию. Выполнена из кабеля с маслобензостойкой изоляцией и предназначена для эксплуатации в среде, содержащей нефтепродукты с высоким содержанием серы.

3) Тренога (поз.6) обеспечивает удобное позиционирование катушки на роторном столе скважины. Имеет регулировку высоты и ширины установки опор. На конце каждой опоры расположен подпятник (поз.7) для надежного расположения на роторном столе. Конструкция треноги обеспечивает быстрый доступ к стопорным клиньям без необходимости демонтажа размагничивающей катушки.

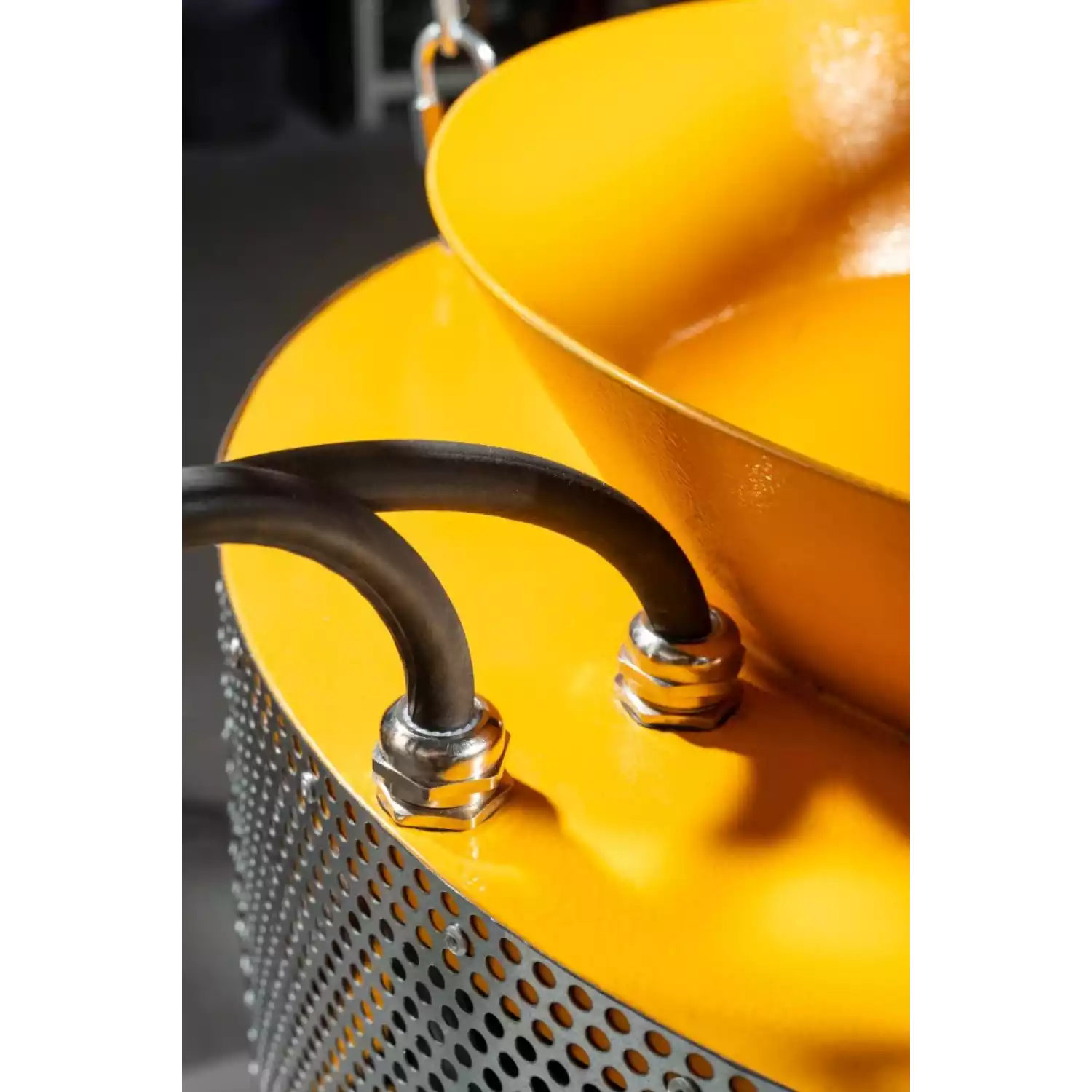

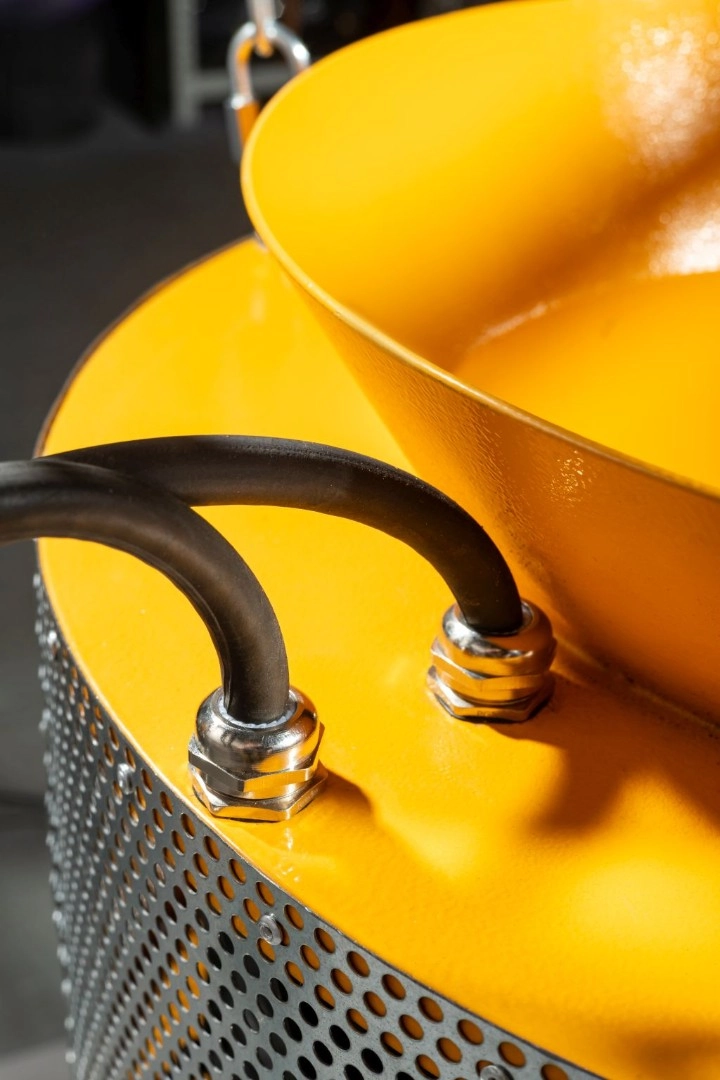

4) Соединительный кабель обмотки (поз.5) длиной 20 метров, выполнен из масло-бензостойкой резины, и имеет внешнюю защитную оболочку для предотвращения механических повреждений.

5) Шкаф питания имеет принудительное воздушное охлаждение и устанавливается вдали от стола ротора в местах расположения электротехнического оборудования. Шкаф обеспечивает:

• управление режимами работы установки;
• снижение питающего напряжения катушки до безопасных значений;
• защиту от превышения тока;
• защиту от замыканий на «землю» (искробезопасность);
• световую сигнализацию при срабатывании защиты.

Принцип действия НЕВА УРБТ-300.Б:

Размагничивание происходит при прохождении трубы через катушку, в которой создается знакопеременное магнитное поле высокой интенсивности. Размагничивающее поле многократно меняет свое направление в теле трубы и постепенно уменьшается до нуля при продвижении колонны через катушку. Для максимального эффекта размагничивания необходимо обеспечить выдерживание оптимальной скорости прохода.

Преимущества установки размагничивания бурового инструмента НЕВА:

• Надежность и безопасность. Встроенные системы защиты предотвращают короткие замыкания, обеспечивают искрозащиту оборудования и электробезопасность персонала
• Непрерывная работа. ПВ100% позволяет размагничивать трубы без остановки буровых операций.
• Интеграция. Размагничивание возможно прямо в момент подъема или спуска бурильной колонны. Установка удобно размещается на столе ротора и обеспечивает нормальную работу вспомогательного оборудования.
• Промышленное исполнение. Конструкция рассчитана на работу в тяжелых условиях буровых площадок.

Технические характеристики:

Комплект поставки установки НЕВА УРБТ-300.Б:

• Размагничивающая катушка с обмоткой — 1 шт
• Тренога с подвесом — 1 шт
• Шкаф питания и управления — 1 шт
• Кабель соединительный (20 м) — 1 шт
• Документация (паспорт-руководство, сертификат) — 1 к-т

НЕВА УРБТ-300.Б — это современное решение для нефтегазовой отрасли, позволяющее повысить эффективность бурения, снизить затраты и обеспечить стабильность работы высокоточных измерительных систем даже при сложных геологических условиях.
