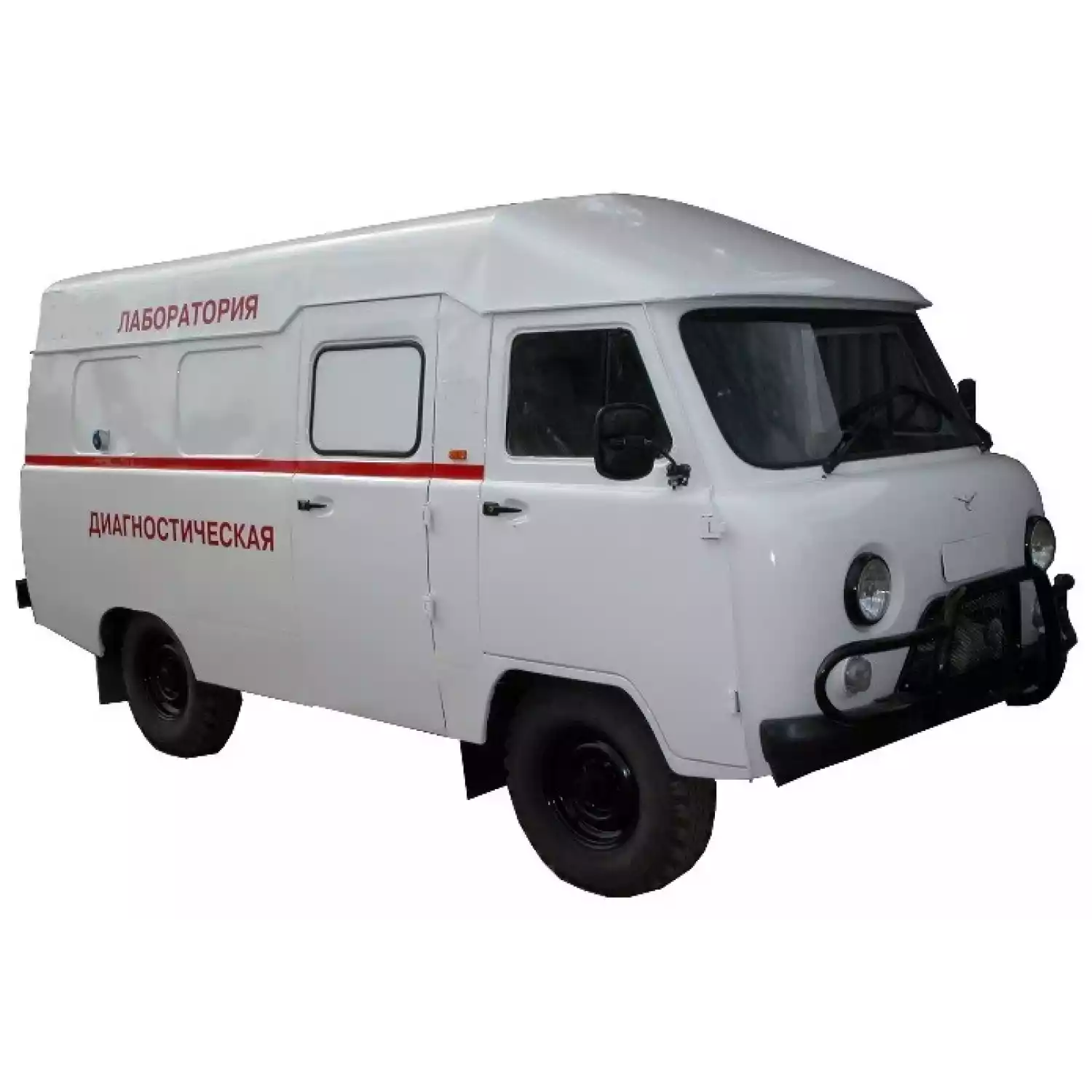

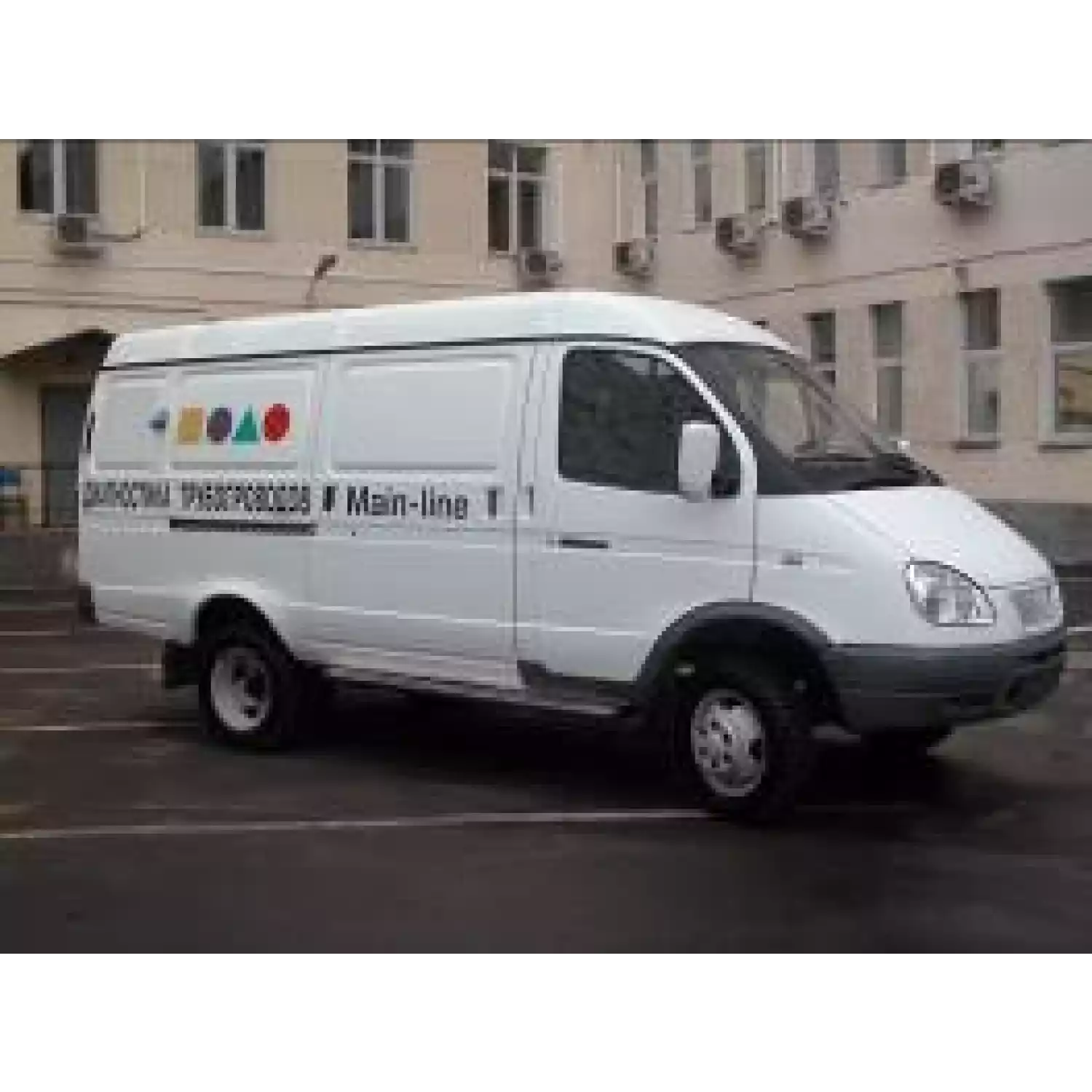

Мобильная лаборатория акустико-эмиссионного контроля на базе автомобиля УАЗ или Газель

Цельнометаллический фургон:

1.1.Структура – каркасно-металлическая основа, термоизоляция по периметру фургона:

1.

• Наполнитель – термошумоизоляционный утеплитель типа «Изолон-Тауре» толщиной 4 мм и 8 мм.

2.

• Обработка всех стыков герметиком типа «Макрофлекс».

3.

• Внутренние усиление (для крепления на стенках доп. оборудования внутри фургона).

4.

• Внутренняя обшивка фургона – термостойкий пластик.

5.

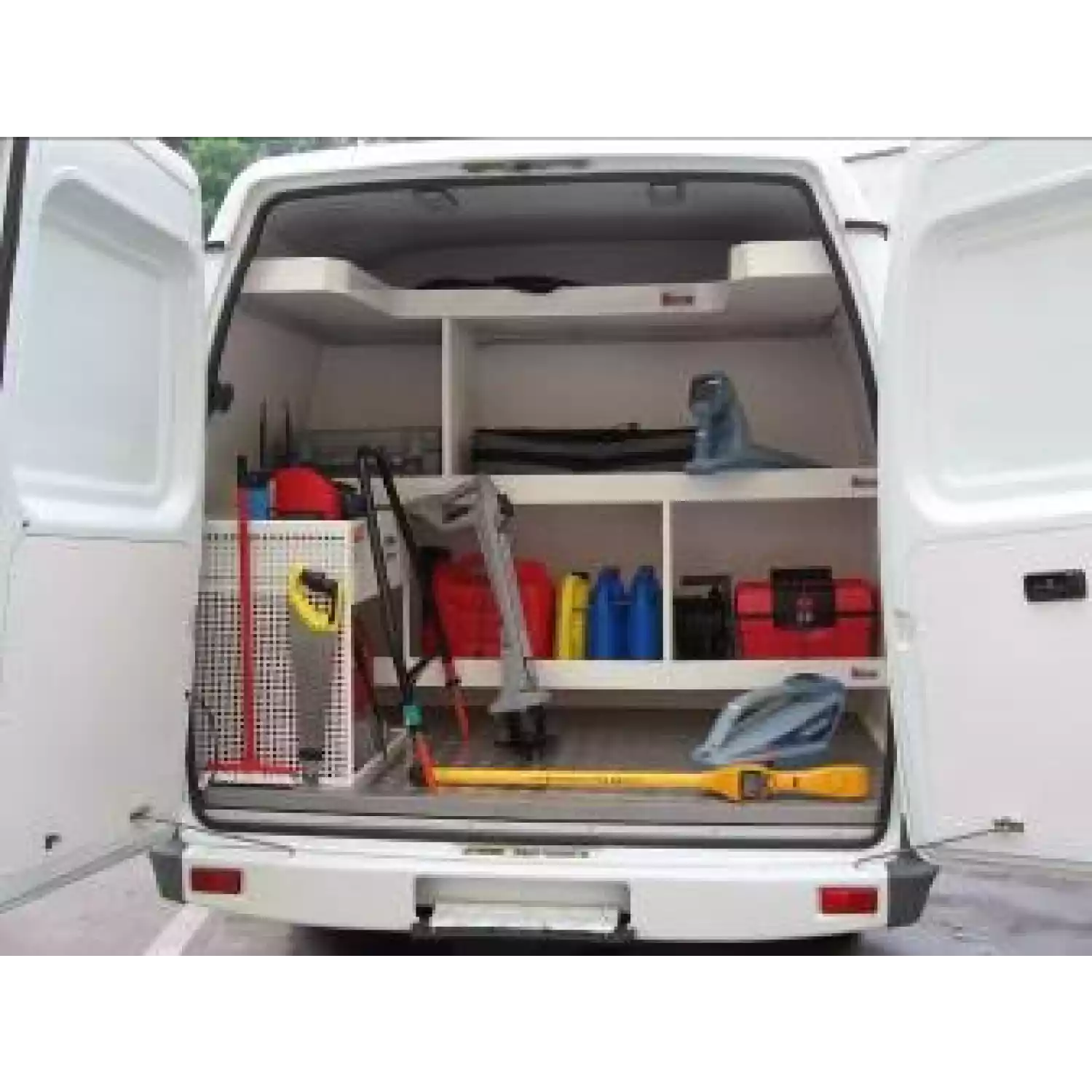

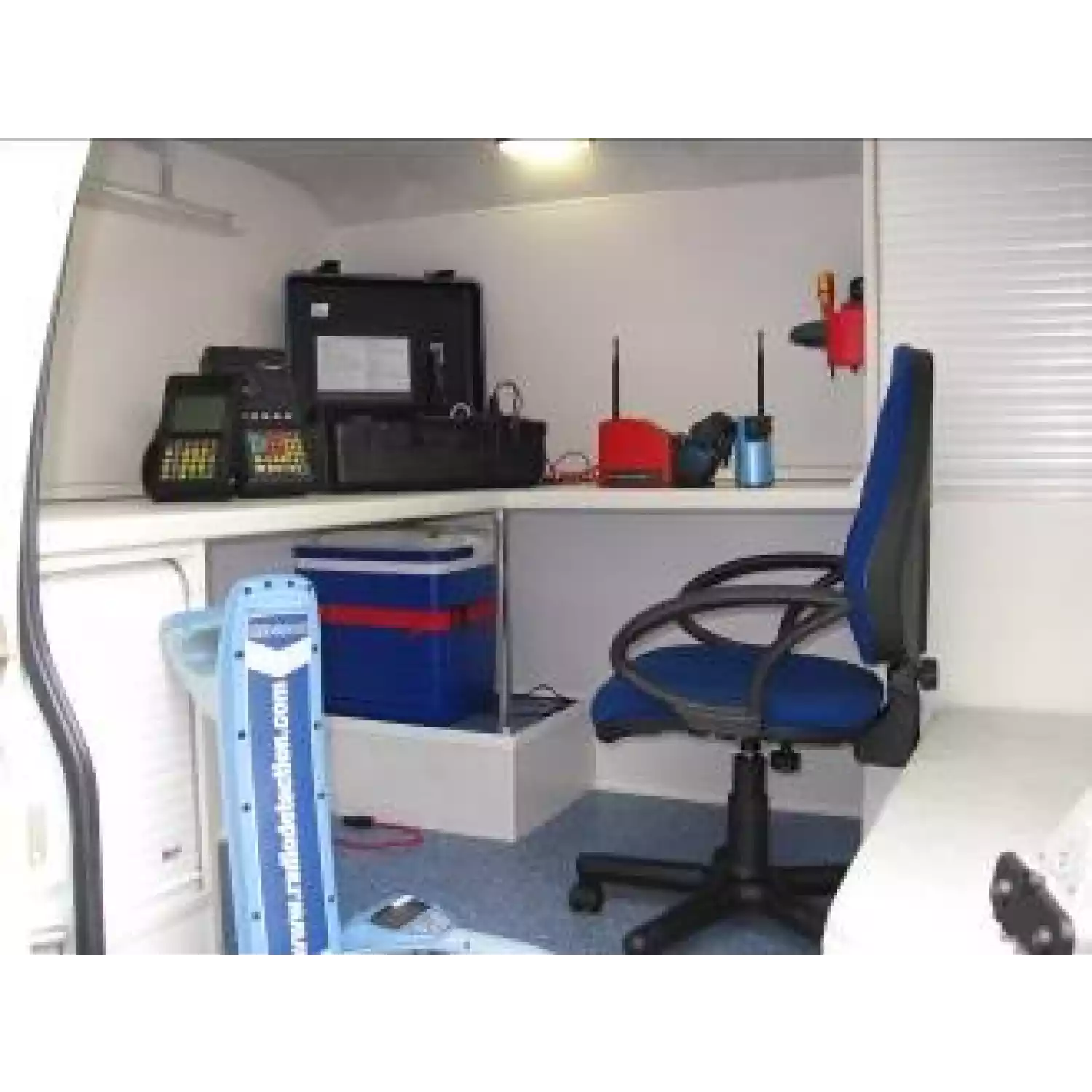

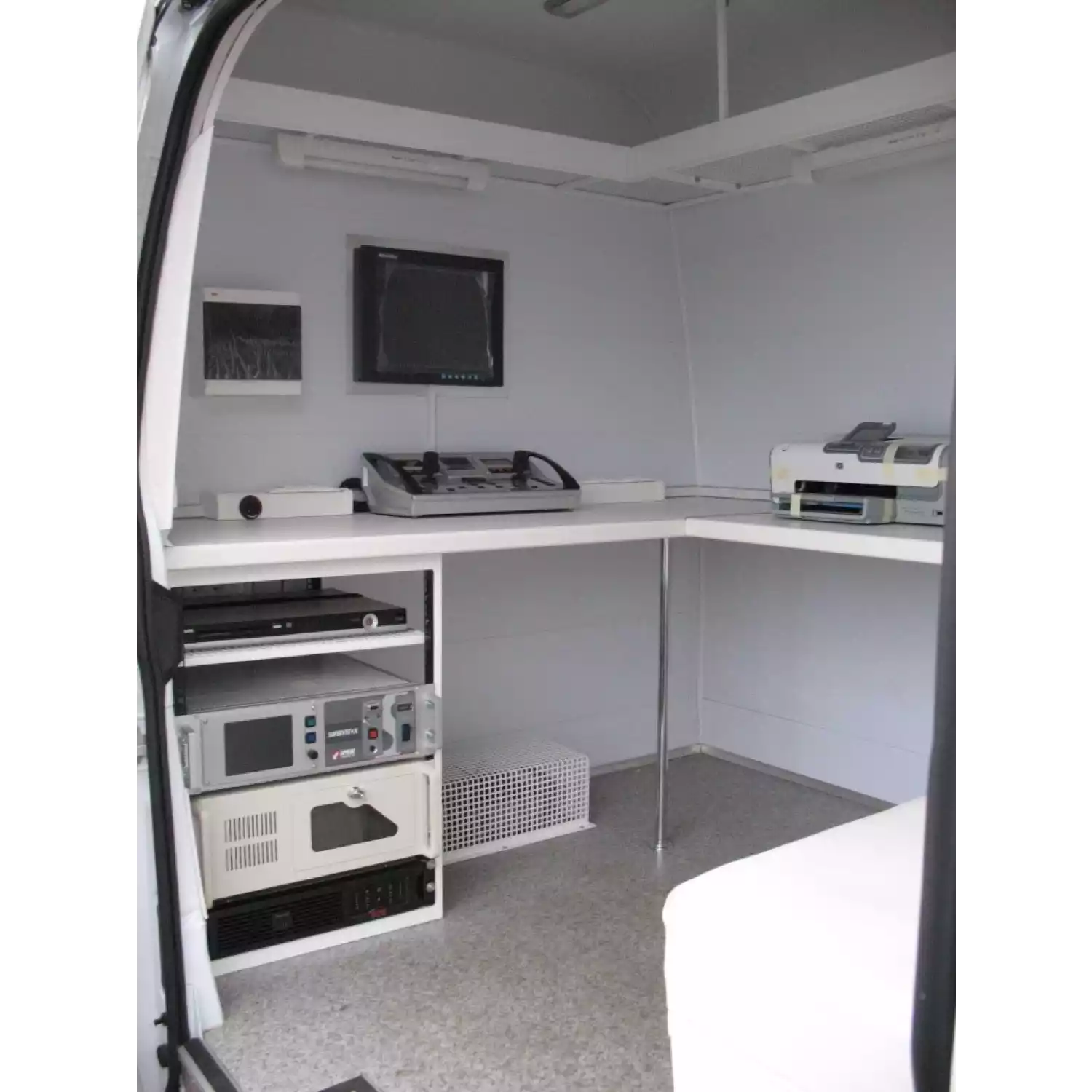

• Профессиональная лабораторная мебель, адаптированная под специальное оборудование, материал, применяемый при изготовлении мебели - термостойкий.

1.2.Пол (исполнение):

1.

• Пол – утепленный - 20 мм пропитанная огнеупорным составом фанера, металлический усиливающий каркас с креплениями для дополнительного лабораторного оборудования.

2.

• Покрытие пола – износостойкий автолинолеум  с частичным покрытием алюминиевым   рифленым листом в отсеках под специальное оборудование.

3.

• Механизм корректировки горизонтальной установки проявочной машины при наклоне автомобиля в переделах коррекции 20 мм.

1.3.Перегородки: Кабина – Отсек оператора – Силовой отсек:

a.

• Перегородка кабина водителя – отсек оператора – поперечная, светонепроницаемая.
• Перегородка поперечная сплошная (отсек оператора – силовой отсек) с закладными для крепления лабораторной мебели.

1.4.Боковые двери:

1.

• Одна сдвижная дверь по  правому борту фургона

2.

• Распашные задние двери.

1.5.Электрооборудование:

1.

• Системы базового, рабочего, усиленного освещения                                              - 3 шт.,

2.

• Электрические розетки 220 В водонепроницаемые, в количестве                         - 3 шт.

3.

• Электрические розетки 12В, в количестве                                                                - 1 шт.

4.

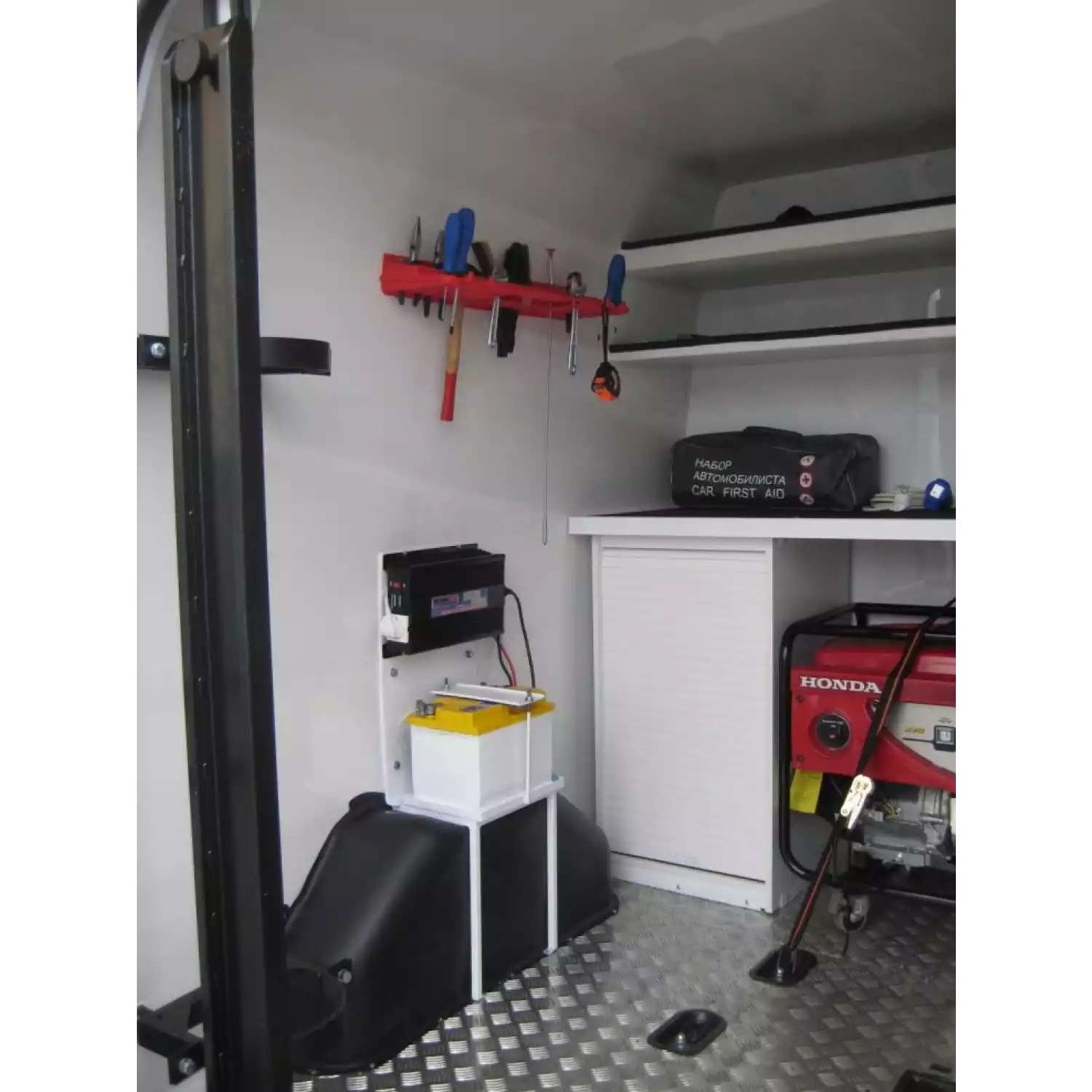

• Генератор , мощность 4 кВт,                                                                                   - 1 шт.

5.

• Внешний  электроввод  -  подключение электрооборудования к внешнему источнику питания 220В

6.

• Электрический щит 220В с автоматами защиты и УЗО                                           - 1 шт.

Наименование

Комплекс акустико-эмиссионный измерительный «A-Line PCI-1»

Общие сведения

Комплекс предназначен для многоканальной регистрации и измерений параметров электрических сигналов акустической эмиссии с целью оценки технического состояния опасных производственных объектов при проведении неразрушающего контроля.

Принцип действия Комплекса основан на аналогово-цифровом преобразовании электрических сигналов акустической эмиссии, поступающих от преобразователей акустической эмиссии (ПАЭ), с последующей обработкой, отображением и сохранением полученных данных.

Комплекс представляет собой многоканальную измерительную автоматизированную систему сбора и обработки акустико-эмиссионной информации.

Основные характеристики комплекса

Количество блоков сбора и обработки данных, шт.

1

Максимальное количество измерительных каналов в блоке сбора и обработки данных, шт.

16

Интерфейс передачи данных блоков сбора и обработки данных

Ethernet, Wi-Fi

Измерительные каналы

Количество измерительных каналов, шт.

16

Разрядность АЦП, бит

16

Максимальная частота преобразования АЦП, МГц

2

Номинальный диапазон рабочих частот, кГц

от 30 до 500

Допускаемое отклонение граничных частот номинального диапазона рабочих частот, %

±10

Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ

от -3 до +1

Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более

29

Максимальная измеряемая амплитуда импульса АЭ, дБ

100

Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее

70

Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ

±1

Диапазон установки порога регистрации импульса АЭ, дБ

от 10 до 100

Минимальная измеряемая длительность импульса АЭ, мкс, не более

1

Максимальная измеряемая длительность импульса АЭ, мкс, не менее

65 000

Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс

±(1,5 + 0,0001·D)

Минимальное регистрируемое число выбросов в импульсе АЭ, шт.

1

Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее

32000

Дискретность времени регистрации импульса АЭ, мкс

1

Электропитание

Питание от сети переменного тока:

- напряжение, В

- частота, Гц

от 90 до 264

от 47 до 63

Максимальная мощность, потребляемая от сети переменного тока, кВт, не более

5

Блок сбора и обработки данных

Общие параметры

Количество электронных плат обработки данных, шт.

2

Максимальное количество каналов на электронной плате обработки данных, шт.

8

Напряжение питания постоянного тока внешних устройств, В

24

Параметрические входы

Количество параметрических входов индикации тока на электронной плате обработки данных, шт.

1

Количество параметрических входов индикации напряжения на электронной плате обработки данных, шт.

1

Максимальная частота обновления значений, Гц

5

Разрядность АЦП, бит

12

Диапазон индикации тока, мА

±25

Входное сопротивление параметрического входа индикации тока, Ом

200

Диапазон индикации напряжения, В

±5

Входное сопротивление параметрического входа индикации напряжения, кОм

200

Синхронизация

Модель подключаемого кабеля

ASC-1

Максимальная длина подключаемого кабеля, м

10

Электропитание

Питание от сети переменного тока:

- напряжение, В

- частота, Гц

от 90 до 264

от 47 до 63

Максимальная мощность, потребляемая от сети переменного тока, Вт, не более

450

Массогабаритные характеристики

Габаритные размеры (Д×Ш×В), мм, не более

400×170×185

Масса, кг, не более

8,0

Условия эксплуатации

Рабочие условия измерений:

- температура окружающего воздуха, °С

от +5 до +40

Предусилитель сигналов акустической эмиссии «ALP-01»

Общие параметры

Диапазон входного сигнала, В:

±0,1

Коэффициент усиления, дБ:

26

Полоса пропусания, кГц:

от 25 до 500

Ослабление сигнала за пределами полосы пропускания, дБ/окт.:

24

Уровень шума, приведенного ко входу, мкВ, не более:

5

Входное сопротивление, кОм:

100

Сопротивление нагрузки, Ом

50

Модель подключаемого кабеля

BNC-*

Максимальная длина подключаемого кабеля, м:

350

Электропитание

Напряжение питания постоянного тока, В:

24 ± 0,5

Потребляемая мощность, Вт, не более:

0,9

Массогабаритные характеристики

Габаритные размеры (Д×Ш×В), мм, не более:

85х30х35

Масса, кг, не более:

0,15

Условия эксплуатации

Рабочие условия измерений:

- температура окружающего воздуха

от -40 до +85
