Передвижная строительная лаборатория для испытания бетона на базе блок-контейнера 12 м

1: Описание конструктивных особенностей лаборатории:

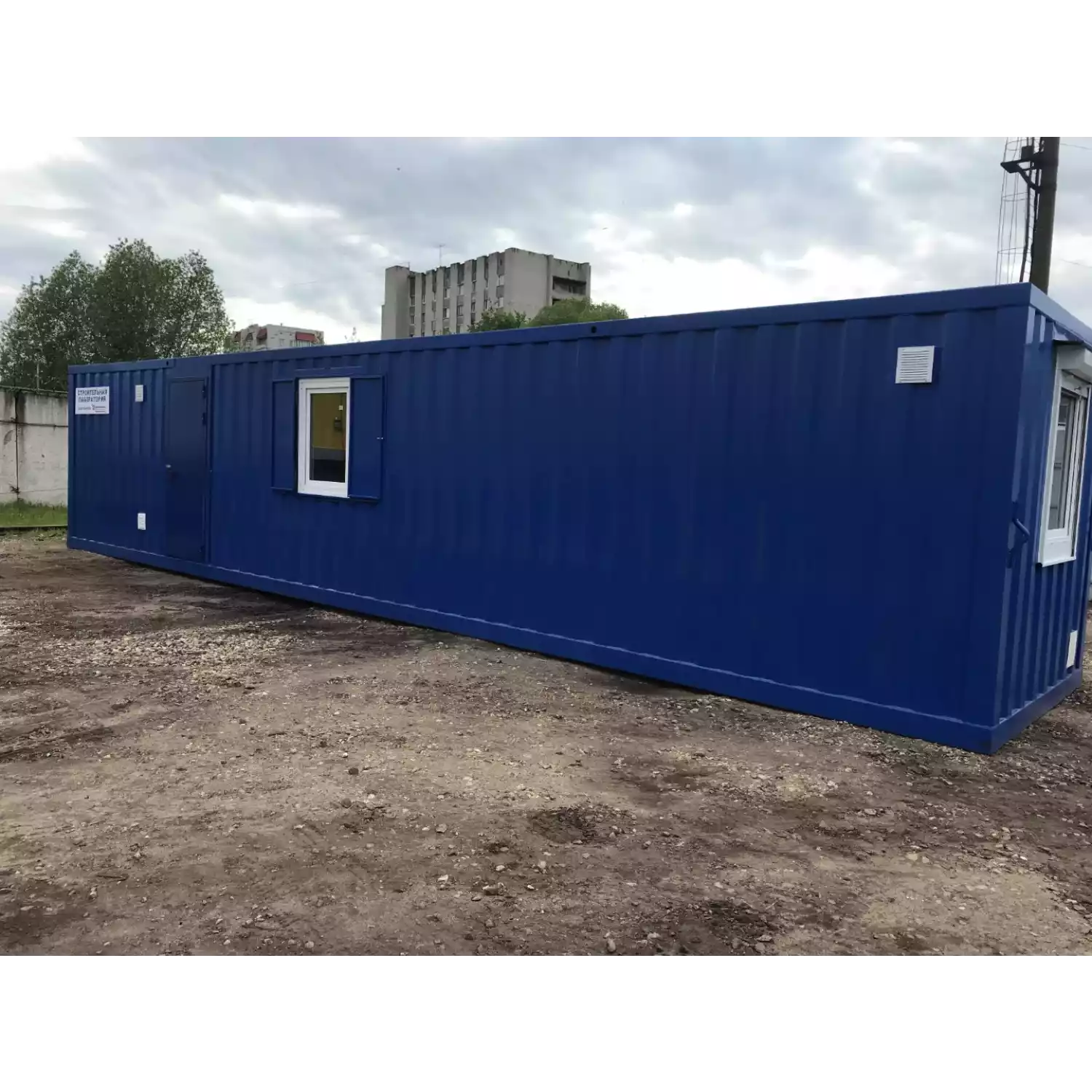

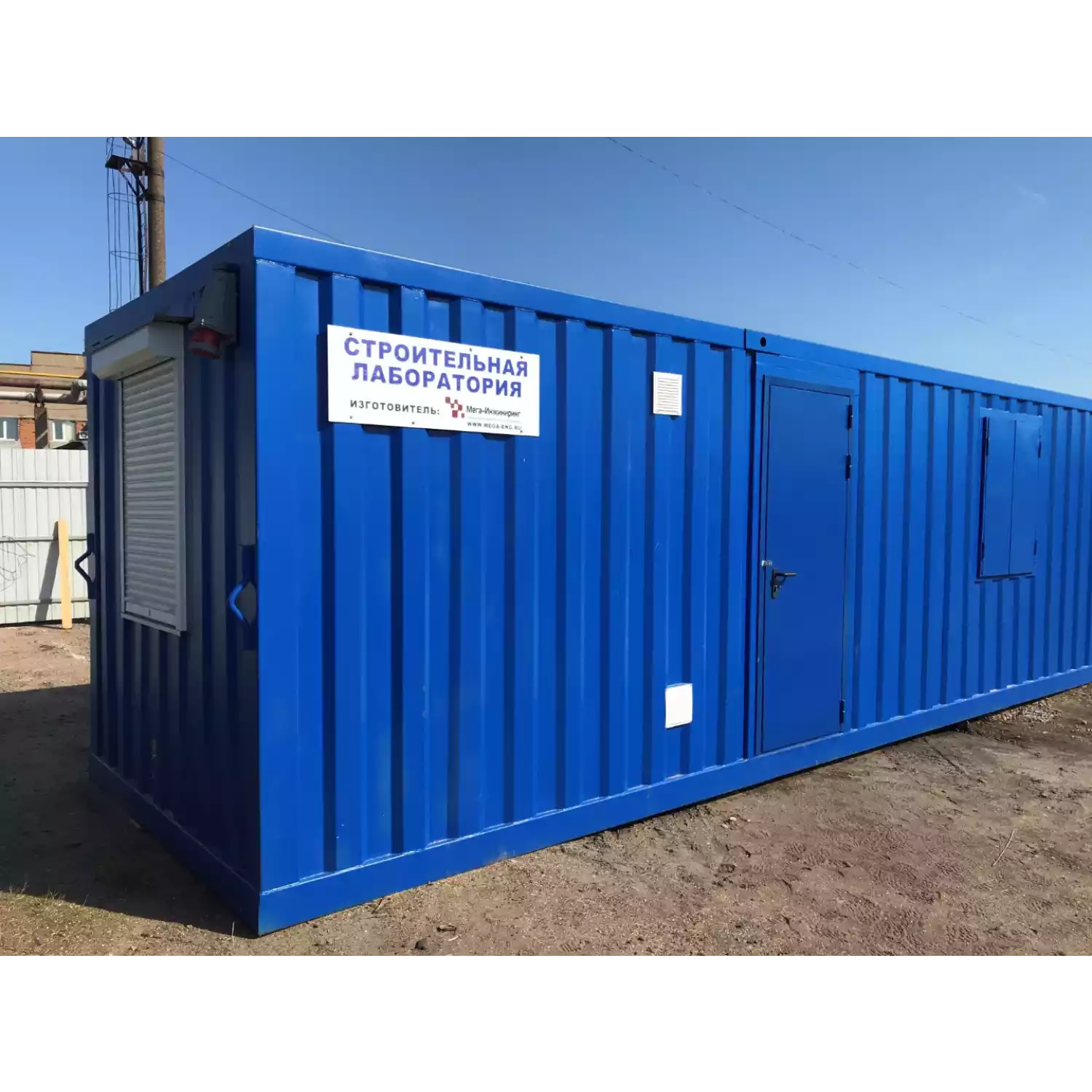

Здание лаборатории изготовлено на базе мобильного усиленного блок – контейнера.

Стационарная (транспортировка - железнодорожным или автомобильным транспортом)

Габаритные размеры лаборатории:

Длина 12000 мм, Ширина 2400 мм, Высота 2500 мм

Блок-контейнер:

стальные конструкции, расположенные на открытом воздухе, выполнены в антикоррозионном исполнении в соответствии с требованиями СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»;
здание отвечает требованиям Федерального закона “Технический регламент о требованиях пожарной безопасности”;
электроосвещение и силовое электрооборудование, а также, защита от поражения электрическим током (защитное автоматическое отключение питания и система уравнивания потенциалов) здания, соответствуют требованиям действующих нормативных документов Российской Федерации;
конструкция, вид исполнения, способ установки и класс изоляции электрооборудования и материалов выбраны в соответствии с номинальным напряжением сети 380/220 В и условиями окружающей среды;

Внешние размеры: длина 9000 мм; ширина 2400 мм, высота по стенам 2500 мм, цельносварной, металлический.

Наружная обшивка: Профлист с покрытием «Полиэстер», RAL по согласованию.

Внутренняя обшивка: ЛДСП.

Кровля – Плоская. Лист г/к 1,5мм, заварен сплошным швом, и приварен к усилению изнутри. загрунтован ГФ-021 с наружной и внутренней сторон. С наружной стороны окрашен эмалью «Нержамет»

Дно – плоское. Лист г/к 1,2мм, заварен сплошным швом и приварен к усилению изнутри, загрунтован ГФ-021 с наружной и внутренней стороны.

Утеплитель:

пол плита П25, 150 мм + Энергофлекс 10 мм + пароизоляция;
стены и потолок плита П25, 100 мм + Энергофлекс 10 мм + пароизоляция;
перегородки 50 мм.

Пол - Нижний слой – металлический. Верхний - фанера 21 мм обработанная огне-биозащитным материалом, износостойкий линолеум, частично алюм.рифленый лист.

Потолок: фанера 8 мм, вагонка ПВХ.

Внутренняя обшивка: ЛДСП 16 мм, алюминиевый рифлёный лист t=1.5 мм (в местах установки оборудования).

Входная дверь: металлическая 2,05 х 0.8 м, с порошковым покрытием, встроенный надежный замок, защелкой – 1 шт.

Внутренние двери : металлические облегченные 2,05х0,8мм.

Окно: двухкамерный стеклопакет с поворотно-откидной створкой, роль ставни – 2 шт.

Электрооборудование: Проводка выполнена трехжильным медным проводом ВВГ в кабель канале, розетки встроенные, выключатели, УЗО. Ввод электропитание через разъем 380В. Розетки 220В – 26 шт., розетки 380В – 1 шт., светильник светодиодный – 10 шт.

Вентиляция и кондиционирование: естественная – через открывающееся окно и двери, принудительная – через систему вытяжной вентиляции и систему кондиционирования.

Отопление: В лаборатории спланировано электрическое отопление с помощью настенных обогревателей 2 кВт – 2 шт.

Пожарная сигнализация: извещатель пожарный автономный – 3 шт

Спецоборудование и мебель размещается в лабораторном отсеке контейнера, способы его фиксации и крепления обеспечивают удобство его использования и исключают повреждения и перемещение во время транспортировки.

Лаборатория состоит из 3 (трех) отсеков:

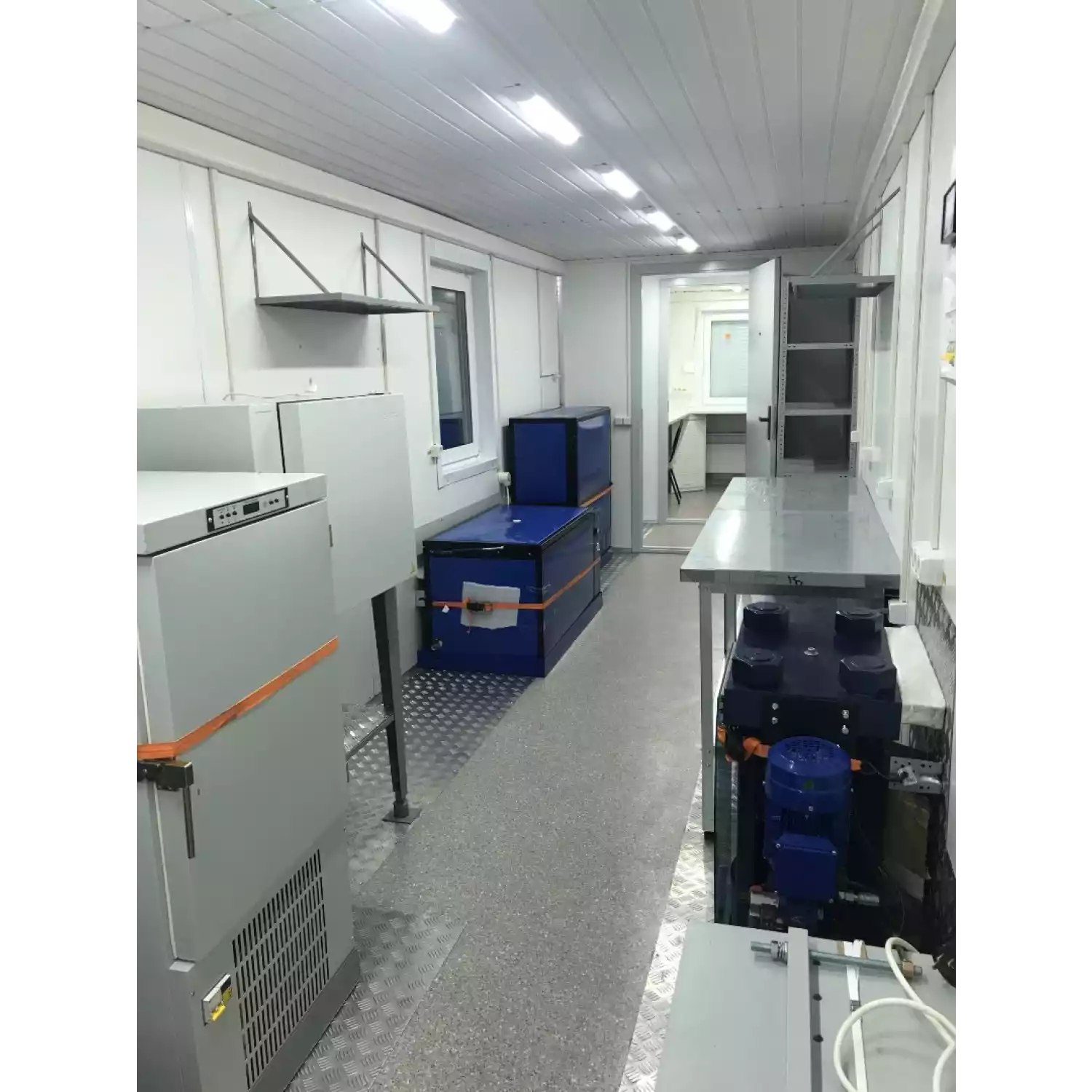

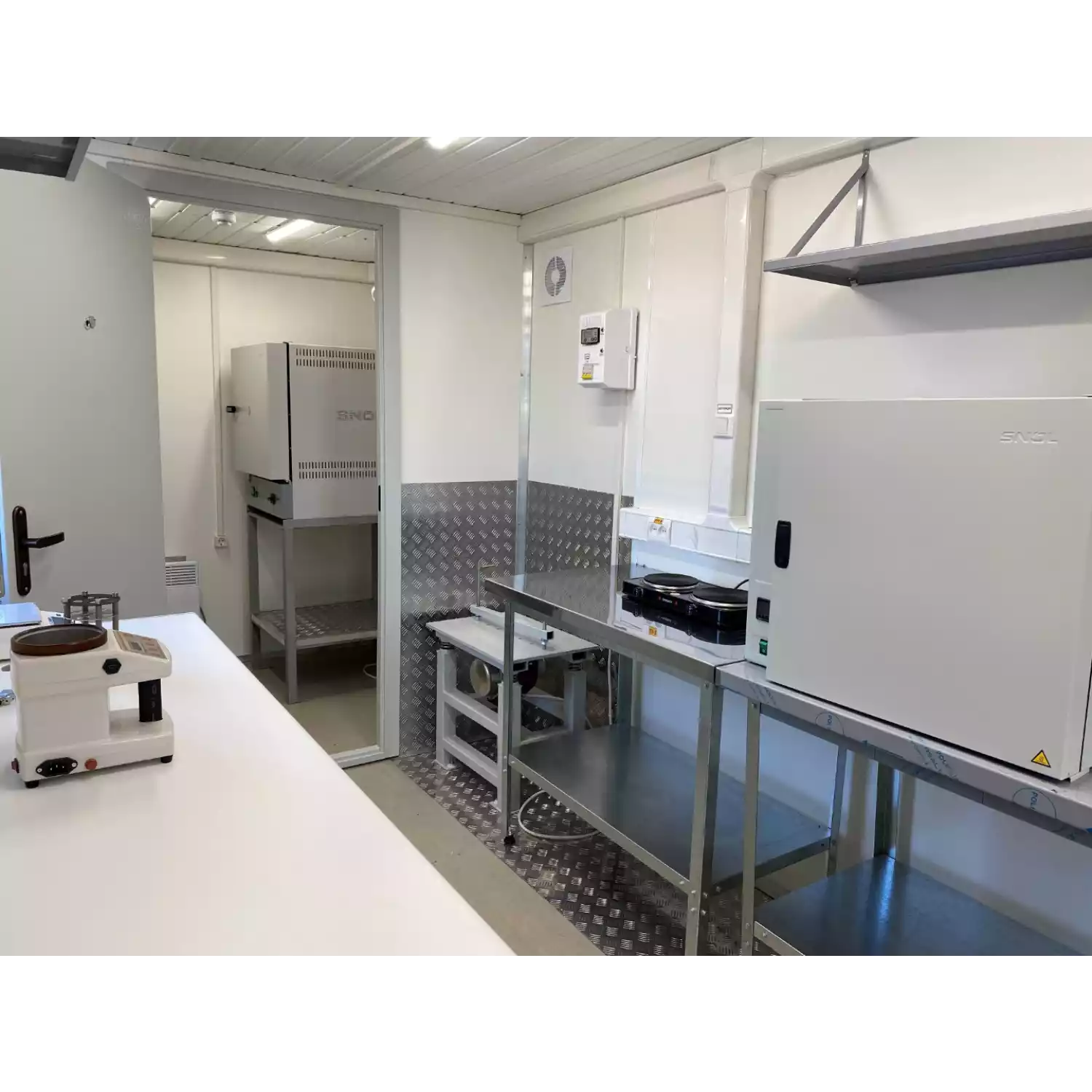

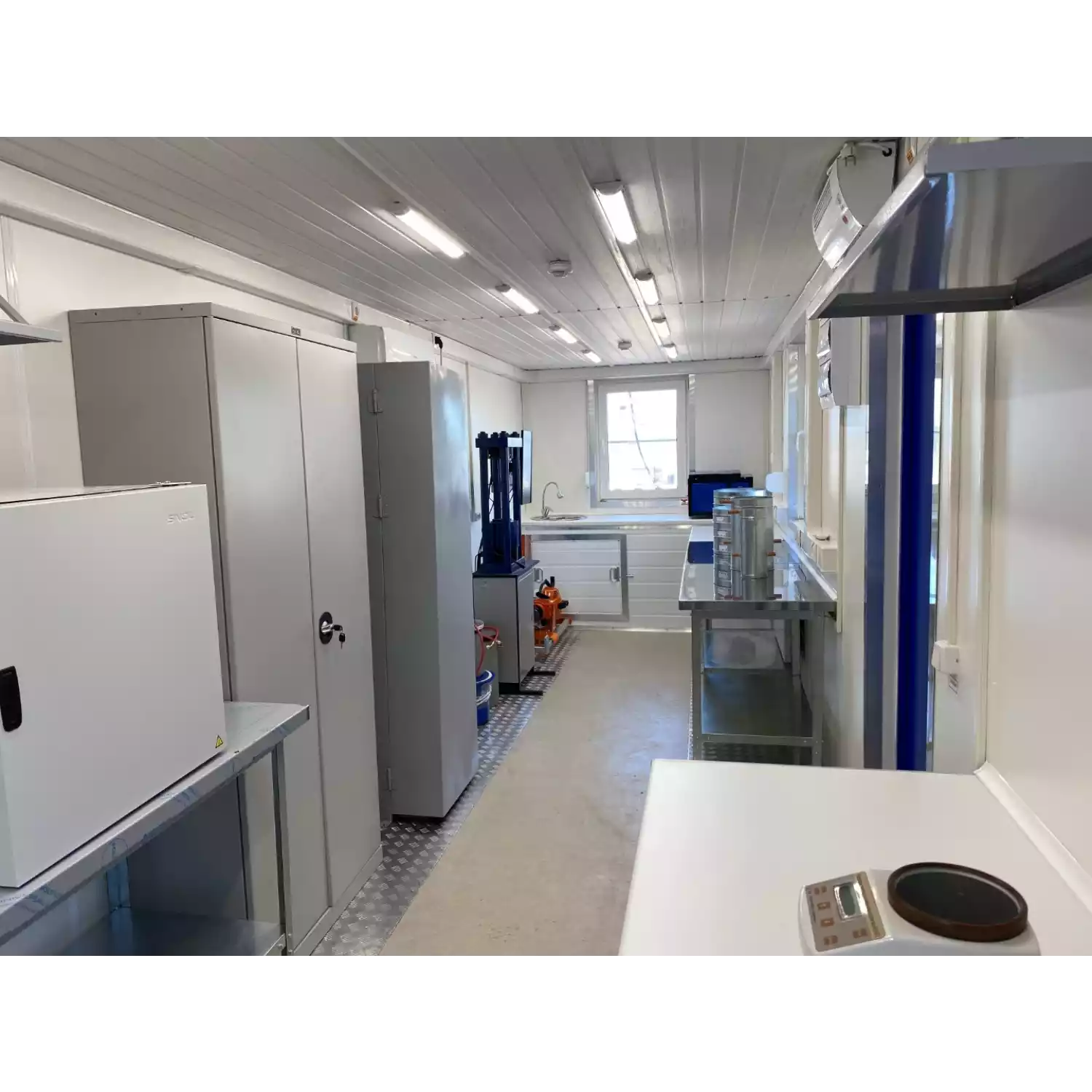

Лабораторный отсек

1.1. Рабочий стол с тумбой – 1 шт.

1.2. Кресло оператора – 1 шт.

1.3. Шкаф металлический для оборудования – 1 шт.

1.4. Сплит-система – 1 шт.

1.5. Лабораторный стол (нерж. сталь), с полкой - 1 шт.

1.6. Полка навесная – 2 шт.

1.7. Светильник светодиодный - 10 шт.

1.8. Настенный обогреватель 2 кВт - 2 шт.

1.9. Розетки 220 В – 24 шт.

1.10. Система приточно-вытяжной вентиляции - 1 шт.

1.11. Модуль системы водоснабжения– 1 компл.

1.12. Огнетушитель – 1 шт.

1.13. Стеллаж металлический – 1 шт.

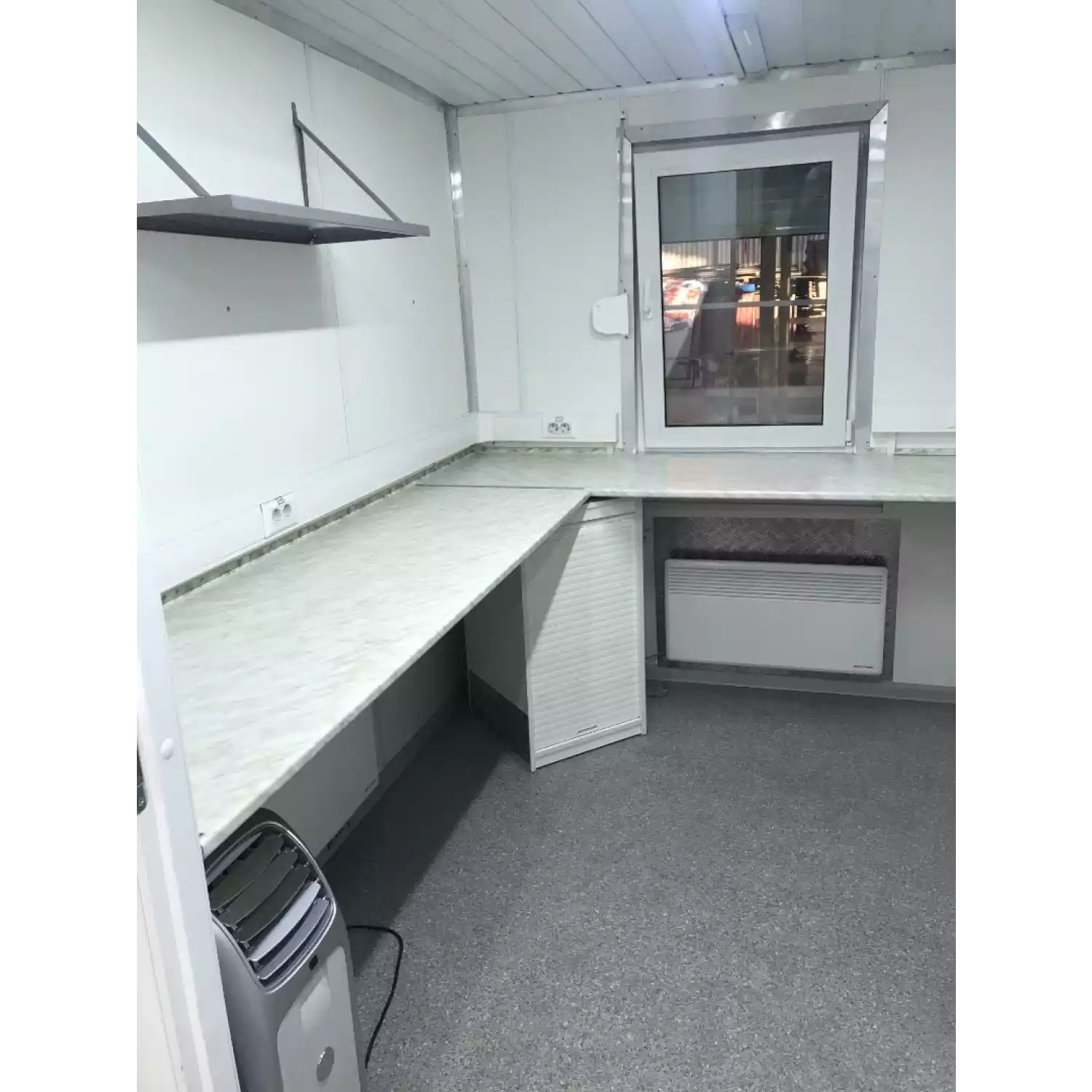

Офис

2.1. Стол лабораторный с Г-образный – 1 шт.

2.2. Шкаф для оборудования – 1 шт.

2.3. Кондиционер напольный – 1 шт.

2.4. Светильник светодиодный - 4 шт.

2.5. Настенный обогреватель 2 кВт - 1 шт.

2.6. Розетки 220 В – 6 шт.

2.7. Электрический щиток – 1 шт.

2.8. Огнетушитель – 1 шт.

2.9. Стул офисный -1 шт.

2.10. Полка – 1 шт.

Тамбур

4.1. Светильник светодиодный - 1 шт.

4.2. Тепловая завеса - 1 шт.

4.3. Розетки 220 В – 2 шт.

4.4. Огнетушитель – 1 шт.

2.7. Электрический щиток – 1 шт.

2.8 Вешалка для одежды -1 шт.

Модуль системы водоснабжения– 1 компл.

Водоснабжение: Водоснабжение изготавливаются из пластиковых и металлопластиковых труб с утеплением. Для хранения воды на объектах, где отсутствует центральное водоснабжение применяются баки. Для подачи воды внутри блок-контейнера применяются модуль водоснабжения
- Модуль водоснабжения:
• Корпус крепления модуля водоснабжения
• Бак для воды, объемом 300 литров с утеплением по всему корпусу
• Система внешнего забора воды
• Насосная станция подачи воды
• Специальная система подогрева воды типа Ariston

Специальное оборудование для испытания бетона:

№	ОБОРУДОВАНИЕ	Кол-во
2	Секундомер СОПпр-2а-3-000	1
3	Кельма бетонщика КБ	2
4	Конус нормальный КА с воронкой для определения подвижности бетона	1
5	Штыковка с ручкой (диам. 16 мм, длина 600 мм)	1
6	Лист опорный 700х700мм	2
7	Линейка металлическая 300 мм с поверкой	1
8	Линейка металлическая 500 мм с поверкой	1
9	Штыковка с ручкой (диам. 12 мм, длина 300 мм)	1
10	Прибор ПГР для определения подвижности растворной смеси	1
11	Колба Лешателье-Кандло для определения удельного веса цемента	1
12	Прибор Вика ОГЦ-1 для определения нормальной густоты и сроков схватывания цементного теста	1
13	Камера пропарочная универсальная КУП-1 для тепловой обработки бетона при определении прочности его на сжатие в соответствии с ГОСТ 22783, для пропаривания бетонных образцов при подборе режимов тепловой обработки с подъемом температуры, выдержкой (изотермический прогрев) по ГОСТ 10180, а также для испытания образцов цемента по ГОСТ 310.4. Камера может использоваться для определения теплопроводности зерен крупного заполнителя по ГОСТ 9758, для оттаивания образцов бетона по ГОСТ 25485	1
14	Камера КНТ на 60 образцов 100х100х100 мм для твердения (хранения) бетонных образцов при температуре 20±2°С, относительной влажности 95±5% по ГОСТ 10180-90, а также для хранения цементых образцов при температуре 20±1°С, относительной влажности не менее 90% по ГОСТ 30744-2012	1
15	Виброплощадка СМЖ-539 с механическим креплением для форм, 220B определение показателя жесткости бетонной смеси, изготовление контрольных бетонных образцов по ГОСТ 10181-2000; изготовление контрольных образцов цемента по ГОСТ 310.4; изготовление контрольных образцов асфальтобетона ГОСТ 12801-98.	1
16	Испытательный пресс на два диапазона 30/150тонн с поверкой для механических испытаний бетонных образцов Определение прочности на сжатие образцов бетона, Определение дробимости на сжатие щебня	1
17	Комплект сит для песка и щебня КСИ из 9шт. (№ 0,16; 0,315; 0,63; 1,25; 2,5; 5; 10; 20; 40мм; поддон; крышка) Обечайка d=300мм, h=75 мм – оцинк.сталь; сетка – латунь; перфолист–оцинк.ст.	1
18	Комплект сит КП-109/1 для песка и щебня из 22шт. (№ 0,16; 0,315; 0,5; 0,63; 1; 1,25; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 30; 40; 50; 60; 70мм; поддон; крышка) Обечайка d=300мм, h=75 мм – оцинк.сталь; сетка – латунь; перфолист–оцинк.ст.	1
19	Сито Н 300/75 №0,05 (СН)	1
20	Сито с квадратными отверстиями размером 1,25 мм	1
21	Электропечь SNOL 67/350 для просушки различных материалов, проведения аналитических работ в воздушной среде при температуре от 50 до 350 °С.	1
22	Весы электронные ПВм-3/15-ЖКИ (до 15 кг) с поверкой	1
23	ВЛТЭ-1100 - Лабораторные электронные весы	1
24	МК-32.2-А20 - Технические электронные весы (до 32 кг)	1
25	Лупа ЛИ-3-10х с поверкой	2
26	Сосуд КП-306 определения содержания пылевидных и глинистых частиц в песке согласно ГОСТ 8735-88 (п.5, метод отмучивания)	1
27	Сосуд КП-305 для определения содержания пылевидных и глинистых частиц в щебне согласно ГОСТ 8269.0-97	1
28	Сосуды мерные (1,2,5,10л) МП, оц.	1
29	Сосуды мерные (5,10,20,50л) КП-601/4	1
30	Стеклянный термометр ТЛ-4 №2 (от 0…50С)	1
31	Противень (33044040), алюм.	5
32	Противень (32022048), нерж.	5
33	Шаблон передвижной для определения лещадности щебня	1
34	Рассев лабораторный РЛ-1 с таймером для разделения различных материалов при определении гранулометрического состава и подготовке проб.	1
35	Ванна-термостат ВТ-1 для оттаивания бетонных образцов при проведении температурных испытаний на морозостойкость конструкционных тяжелых, легких и плотных силикатных бетонов при замораживании по ускоренному и базовому методам в соответствии с ГОСТ 10060-2012.	1
36	Прибор Красного Определение жесткости бетонной смеси в формах размером 100х100х100мм по ГОСТ 10181	1
37	Камера морозильная на 12 образцов, до -30С для проведения контроля морозостойкости бетона	1
38	Объемомер ПП 5л для определения объема вовлеченного воздуха в бетонную смесь по ГОСТ 10181.3-81.	1
39	Ванна с гидрозатвором для хранения образцов во влажных условиях в соответствии с ГОСТ 310.3-76.	1
40	ОНИКС-2.5 версия 2 TFT Электронный склерометр (измеритель прочности бетона)	1
41	Прибор НПЛ-1 для определения отклонений опорных граней образцов бетона от плоскости по ГОСТ 10180.	1
42	Прибор НПР-1 для определения отклонений от прямого угла опорных граней образцов бетона по ГОСТ 10180.	1
43	Шестирядная стальная щетка с деревянной ручкой	2
44	Прибор поромер КП-133 для определения объема вовлеченного воздуха уплотненных бетонных смесей на плотных пористых заполнителях, при крупности зерен заполнителя до 40 мм по ГОСТ 1081.2-81.	1
45	Гигрометр ВИТ-2 (15...+40) измерение влажности	1
46	Поиск-2.6 - измеритель защитного слоя бетона	1
47	Термометр контактный ТК-5.01С	1
48	Нож 150мм	1
49	Бетоносмеситель лабораторный принудительного действия с ведрами (2 шт.)	1
50	Воронка ЛОВ как вспомогательное приспособление для определения насыпного веса песка по ГОСТ 8735-88.	1
51	Форма куба 2ФК-100 (100х100х100) изготовление бетонных образцов для испытаний	10
52	Форма куба 3ФК-70 изготовление бетонных образцов для испытаний	5
53	Форма цилиндра ФЦ-150 (h=100) для изготовления бетонных образцов для испытаний	2
54	Штангенциркуль ШЦ-1-150 0,05 с поверкой	1
55	Ультразвуковой прибор ПУЛЬСАР-2М TFT определение прочности, трещин, пустот в бетоне	1
56	Совок для песка (нерж.ст.)	1
57	Совок для щебня (алюминий)	1

Примечание: при необходимости состав переоборудования, номенклатура, марки и количество приборов и принадлежностей, входящих в состав лаборатории, могут быть изменены по согласованию с Заказчиком с учетом конкретных специфических задач или доукомплектованы дополнительным специальным оборудованием.

Все измерительное оборудование, входящее в состав лаборатории, имеет свидетельства о поверки/калибровочные сертификаты/аттестаты соответствия. Наша компания имеет свой лицензированный метрологический центр.
