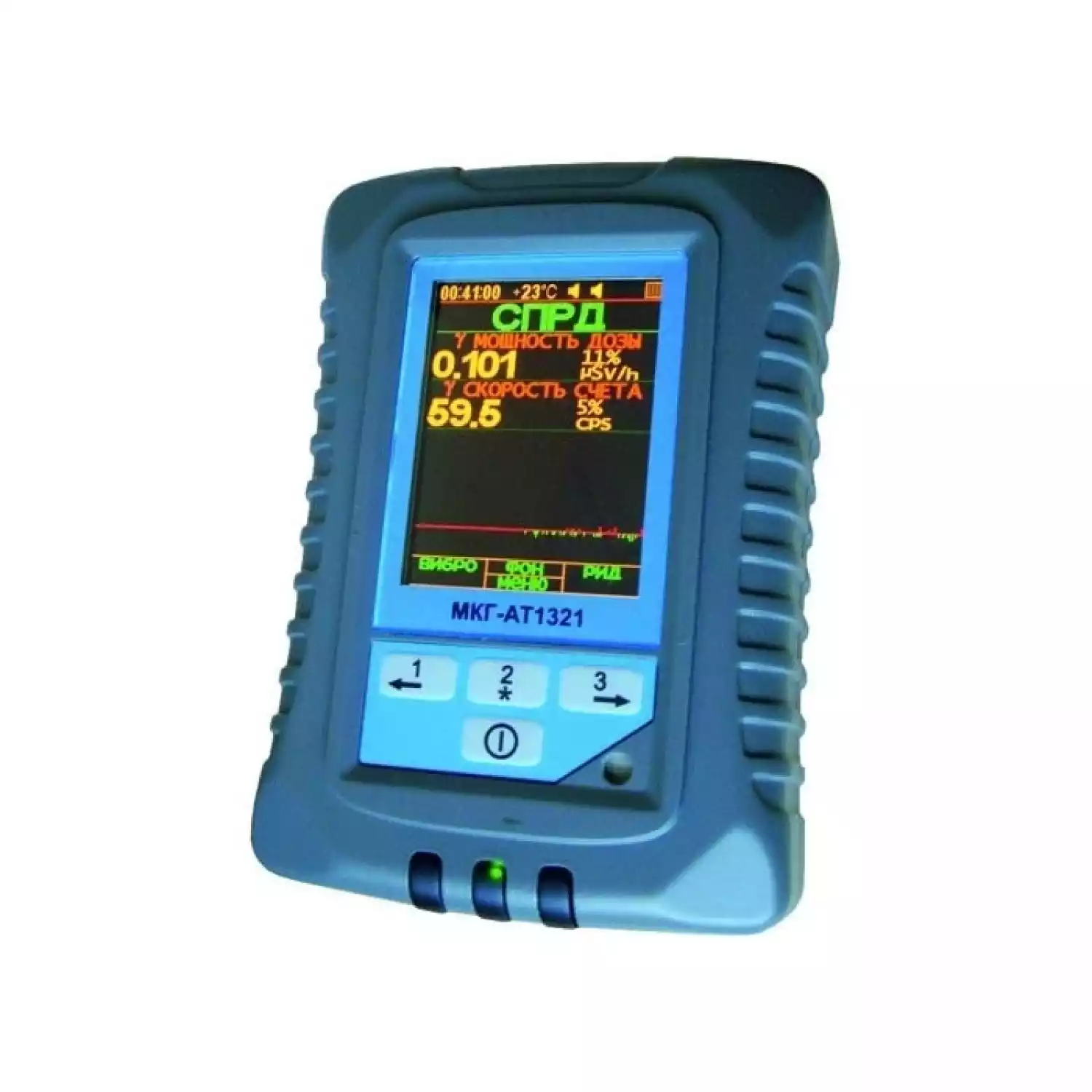

Спектрометрический персональный радиационный детектор (СПРД) МКГ-АТ1321 — малогабаритный прибор для быстрого обнаружения радиоактивных материалов и источников с функцией идентификации радионуклидов — природных, промышленных, медицинских.
ОСОБЕННОСТИ
- Сочетание компактности и высокой чувствительности к гамма-излучению
- Возможность анализа спектра и идентификации радионуклидов без использования ПК
- Встроенный GPS-модуль для измерения данных с привязкой на местности
- Наличие USB и Bluetooth интерфейсов для связи с ПК
- Количество хранимых файлов спектров не менее 700
- Малые размеры и вес
- Звуковая, световая и вибрационная сигнализация
ОБЛАСТИ ПРИМЕНЕНИЯ
- Аварийные ситуации на объектах использования атомной энергии
- Противодействие незаконному обороту радиоактивных источников
- Мониторинг помещений и окружающей среды
- Обеспечение радиационной безопасности при работе с радиоизотопными источниками
- Радиационный контроль в атомной промышленности, нефтегазовом комплексе и других отраслях
- Производство радиофармпрепаратов и ядерная медицина
- Дозиметрическая съемка местности, радиационное картографирование
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия прибора основан на непрерывном измерении скоростей счета импульсов сцинтилляционным детектором от гамма-излучения, анализе данных для обнаружения повышенного гамма-фона, измерении амплитудного спектра с его последующей автоматической обработкой, результатом которой являются значения мощности дозы и идентифицированный радионуклидный состав источника гамма-излучения. Полученные данные сохраняются в энергонезависимой памяти.
Для расширения диапазона измерения мощности дозы используется счетчик Гейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость чувствительности.
СПРД содержит встроенный GPS-модуль для привязки данных измерений к географическим координатам и нанесения на карту местности.
Основные технические характеристики Спектрометр МКГ-АТ1321
МКГ-АТ1321:
| Детекторы |
Сцинтилляционный детектор счетчик Гейгера-Мюллера СБМ-21 |
| Энергетический диапазон | 20 кэВ – 3 МэВ |
| Чувствительность детектора NaI(Tl) по 137Cs | 350 имп·с-1/мкЗв·ч-1 |
| Относительное энергетическое азрешение по 137Cs | не более 8 % |
| Время обнаружения источника 137Cs активностью 80 кБк на расстоянии 0,2 м | не более 2 с |
| Идентификация радионуклидов | ПромышленныеЕстественные
Медицинские Ядерные (по специальному заказу) |
| Нестабильность энергетической шкалы | не более 1 % |
| Энергетическая зависимость чувствительности NaI(TI)счетчик Гейгера-Мюллера |
± 20 % в диапазоне энергий от 50 кэВ до 3 МэВ
от — 25 % до + 45 % |
| Интегральная нелинейность | не более 1 % |
| Количество каналов АЦП | 1024 |
| Диапазон измерения мощности амбиентного эквивалента дозы NaI(TI)счетчик Гейгера-Мюллера |
0,03 – 300 мкЗв/ч
0,01 — 100 мЗв/ч |
| Предел основной относительной погрешности измерения мощности дозы | ± 20 % |
| Время непрерывной работы | Не менее 14 ч |
| Диапазон рабочих температур  | от — 20 °С до + 50°С |
|
Относительная влажность воздуха при температуре 35 °С и ниже без конденсации влаги |
до 95 % |
| Степень защиты | IР54 |
| Габаритные размеры | 145х100х50 мм |
| Масса | 0,7 кг |
Комплект поставки Спектрометр МКГ-АТ1321
| Наименование прибора, тип | Примечание |
| Базовый комплект МКГ-АТ1321 | |
| — спектрометр | |
| — зарядное устройство с комплектом аккумуляторов типоразмера АА | |
| — руководство по эксплуатации | |
| — комплект принадлежностей: | |
| — контрольная проба | Для стабилизации спектрометрического тракта |
| — кабель USB для подключения спектрометра к ПК | |
| — прикладное ПО «SpectEx» с руководством оператора | Для передачи файлов из спектрометра в ПК |
| — чехол | Для размещения спектрометра на поясном ремне |
| — прикладное ПО «GARM» с руководством оператора | Для работы при подключении к ПК |
