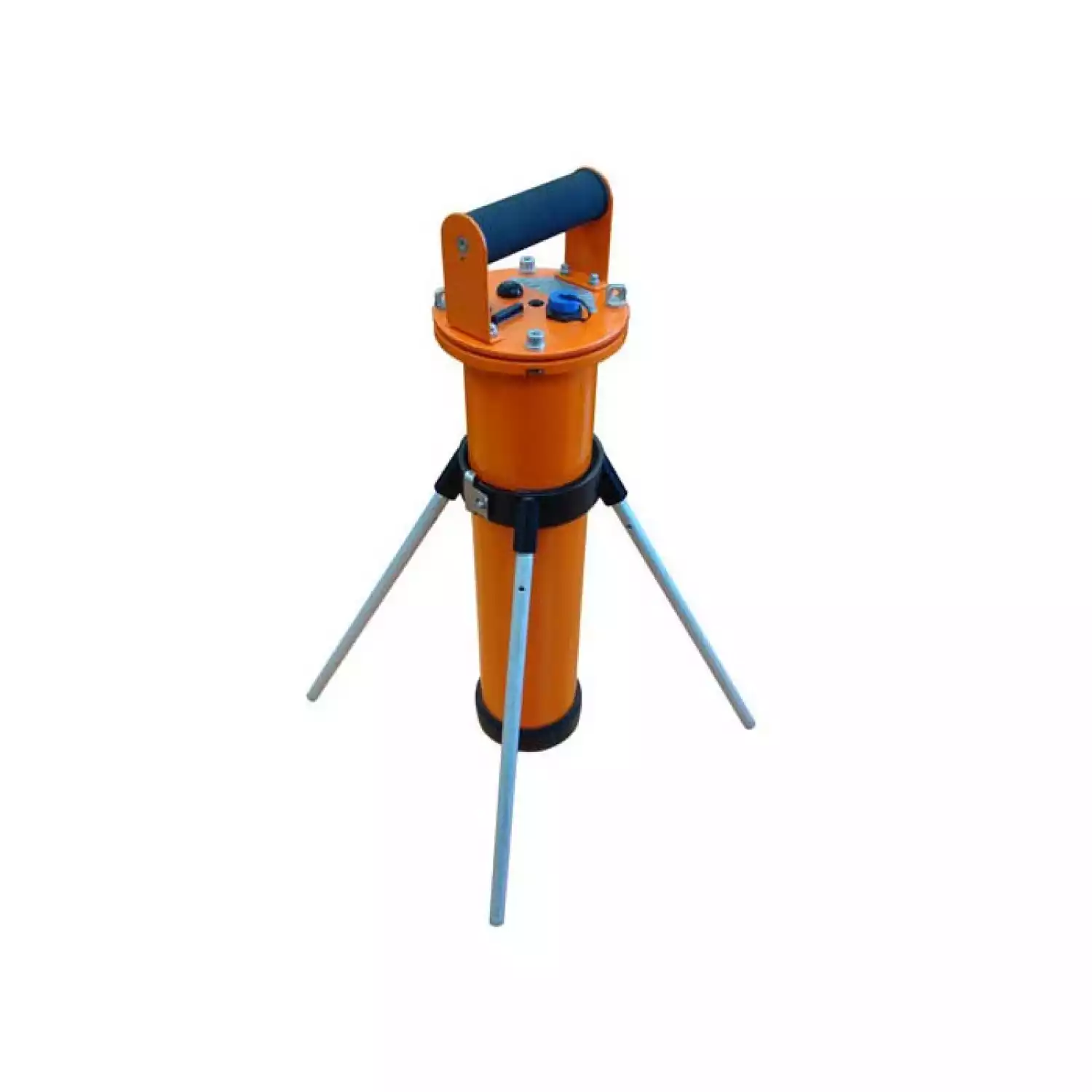

Многофункциональный портативный спектрометр МКС-АТ6101ДР предназначен для идентификации радионуклидов, определения содержания естественных радионуклидов 40K, 226Ra, 232Th, измерения поверхностной активности техногенных радионуклидов 134Cs и 137Cs в почвах и грунтах в геометрии измерения in situ (без отбора проб в месте естественного залегания), а также измерения удельной активности радионуклидов 137Cs, 134Cs, 131I в воде, продуктах питания, продукции агропромышленного комплекса и лесного хозяйства без проведения предварительной пробоподготовки.
Спектрометр может быть использован также для измерения мощности амбиентного эквивалента дозы гамма-излучения на объектах радиационного контроля.
Благодаря наличию GPS-приемника обеспечивается привязка полученных данных к географическим координатам.
ОБЛАСТИ ПРИМЕНЕНИЯ
- Радиоэкологический мониторинг окружающей среды
- Радиационный контроль при проведении дезактивационных работ
- Геологоразведка
- Контроль радиоактивных отходов
- Радиационный контроль строительных материалов и изделий на содержание естественных радионуклидов
- Дозиметрическая съемка местности и объектов, радиационное картографирование
ОСОБЕННОСТИ
- Интеллектуальный блок детектирования в герметичном контейнере
- Беспроводная связь через Bluetooth-адаптер между блоком детектирования и КПК (планшетом) на расстоянии до 10 м
- Автоматическое определение глубины залегания контролируемых радионуклидов 137Cs и 134Cs в почве
- Геометрии измерений: 2π и 4π стерадиан
- Мгновенное обнаружение увеличения околофоновых уровней мощности дозы
- Автоматическая светодиодная стабилизация и термокомпенсация измерительного тракта
- Подготовка к работе и проверка параметров с использованием контрольной пробы на основе хлористого калия с естественным радионуклидом 40K
- Экспертный режим для детального анализа аппаратурного спектра с автоматической идентификацией радионуклидного состава пробы
- Возможность записи и хранения в энергонезависимой памяти КПК до 140 000 измеренных аппаратурных спектров
- Возможность передачи измеренного массива данных в ПК для последующей детальной обработки с использованием специализированного ПО GARM
- Отображение результатов измерений с привязкой к карте местности (с планшетом)
- Отображение результатов измерений: Бк/кг (134Cs, 137Cs, 131I, 40K, 226Ra, 232Th), в массовых долях (226Ra, 232Th), % (40K)
ПРИНЦИП ДЕЙСТВИЯ
Гамма-излучение контролируемых радионуклидов регистрируется блоком детектирования, размещенным в термоударопрочном пылевлагозащищенном контейнере. Спектрометрическая информация с блока детектирования через Bluetooth-адаптер передается на КПК (планшет) и выводится на экран.
Использование алгоритмов обработки аппаратурных спектров, реализованных в программном обеспечении КПК (планшета), обеспечивает представление информации о радиоизотопном составе в виде значений удельной или поверхностной активности отдельных радионуклидов или их концентраций, удельной эффективной активности естественных радионуклидов.
В случае использования планшета возможно отображение результатов измерений с привязкой к карте местности.
Значение мощности амбиентного эквивалента дозы гамма-излучения в точке контроля определяется путем обработки аппаратурного спектра с использованием операционной функции “спектр-доза”.
Поиск аномалий радиоактивности осуществляется в режиме измерения интегральной скорости счета.
| Детектор гамма-излучения | Сцинтилляционный детектор NaI(Tl) Ø63×63 мм |
|
Диапазон измерения активности эффективной удельной активности 40K, 226Ra, 232Th в геометрии: |
|
| 2π | 100 – 104 Бк/кг |
| 4π | 50 – 104 Бк/кг |
| поверхностной активности 137Cs в геометрии: | |
| 2π | 4 – 3700 кБк/м2 (0,1 – 100 Ки/км2) |
| удельной активности 137Cs, 134Cs, 131I в геометрии: | |
| 4π | 50 – 106 Бк/кг |
|
Основная относительная погрешность измерений содержания контролируемых радионуклидов |
не более ± 20 % |
| Относительное энергетическое разрешение по 137Сs | не более 9,5 % |
| Максимальная входная статистическая загрузка | не менее 5·104 c-1 |
| Количество каналов АЦП | 512 |
| Диапазон измерения мощности амбиентного эквивалента дозы | 0,01 – 100 мкЗв/ч |
|
Основная относительная погрешность измерений мощности амбиентного эквивалента дозы |
не более ± 20 % |
| Время установления рабочего режима | 1 мин |
| Интегральная нелинейность | не более 1 % |
| Время непрерывной работы при нормальных условиях | не менее 9 ч |
| Нестабильность показаний за время непрерывной работы | не более 1 % |
| Диапазон рабочих температур | от -20 °С до +50 °С |
|
Относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги |
до 95 % |
| Степень защиты | IP67 |
| Интерфейс | USB |
| Габаритные размеры | |
| КПК | 100x250x60 мм |
| устройство детектирования | Ø130×500 мм |
| Масса | |
| КПК | 0,5 кг |
| устройство детектирования | 4,5 кг |
