Импульсный рентгеновский аппарат АРИОН-300

АРИОН-300 используется в качестве импульсного источника рентгеновского излучения для проведения неразрушающего контроля изделий из металлов и сплавов. Благодаря компактному исполнению и просвечивающей способности, достаточной для контроля толщин до 60 мм*, аппарат успешно используется в полевых условиях для выполнения проверки качества сварных швов резервуаров, кольцевых стыковых соединений трубопроводов, швов приварки врезок и отводов основной трубы, на ответственных участках радиографического контроля, где требуется быстрый и достоверный результат.

Промышленный рентгеновский дефектоскоп АРИОН-300 позволяет производить макроструктурный анализ сварных соединений объекта контроля радиографическим методом, определять нарушения целостности структуры изделий, которые невозможно выявить при визуальном осмотре во время их производства, эксплуатации или ремонта. При помощи данного метода с использованием АРИОН-300 определяются дефекты следующего характера: канальные и сферические поры, шлаковые включения, непровары и межслойные несплавления, волосовины, трещины и разрывы, подрезы, смещения кромок и прочие нарушения геометрии сварных швов.

Рентгеновский дефектоскоп АРИОН-300 производится компанией ООО "АРИОН", которая занимается разработкой мобильных импульсных рентген аппаратов, производством принадлежностей для радиографического контроля, проектированием средств радиационной защиты персонала при использовании рентгеновского оборудования как для контроля продукции в производственных помещениях (цехах) так и в условиях "трассы".

*радиационная толщина по стали при просвечивании на чувствительную рентгенографическую плёнку с применением усиливающих флуорометаллических экранов.

Особенности рентгеновского аппарата АРИОН-300

Источником излучения аппарата является вакуумная трубка с холодным катодом, предназначенная для формирования импульсов рентгеновского излучения наносекундной длительности. Широкий угол раствора рабочего пучка рентгеновского излучения трубки АРИОНа-300 обеспечивает проведение съёмки из центра трубы в панорамном режиме, при этом сохраняется возможность фронтального просвечивания через две стенки.

Источник высокого напряжения для питания рентгеновской трубки обеспечивает подачу высоковольтных импульсов на анод с частотой 10-15 Гц. Частота может меняться в указанном диапазоне в зависимости от параметров электропитания устройства, например во время питания от АКБ. Данное свойство является особенностью аппаратов импульсного действия и может создавать определённые неудобства при контроле дозы рентгеновского излучения по времени. При падении напряжения внешнего источника интервал между импульсами увеличивается, доза за фиксированный промежуток времени уменьшается. Учитывая данное обстоятельство, разработчики АРИОН применяют в своих аппаратах схему более точного контроля дозы излучения по счётчику импульсов. Счётчик встроен в пульт управления, имеет энергонезависимую память и служит также для определения выработанного ресурса рентгеновского аппарата с момента первой экспозиции.

Для обеспечения автономной работы в комплект поставки прибора входит внешняя аккумуляторная батарея с термозащитным чехлом (в зависимости от модификации батарея может быть размещена в пульте управления). Для питания рентгеновского аппарата можно также использовать бортовую сеть автомобиля либо однофазную переменную сеть 220 В.

Порядок работы с рентгеновским аппаратом

Управление излучающим блоком рентгенаппарата АРИОН-300 осуществляется при помощи выносного пульта в котором располагается источник первичного высокого напряжения. Поэтому блок излучателя соединяется с пультом управления специальным высоковольтным кабелем имеющим многослойную изоляцию высокой степени защиты. Его длина обеспечивает необходимое для безопасной работы оператора расстояние. Версии прибора, выпускаемые с 2015 года, комплектуются радиопередатчиком в виде брелока для дистанционного управления подачей высокого напряжения на трубку. В этом случае оператор устанавливает значение счётчика импульсов, отходит на безопасное расстояние и управляет запуском экспозиции по радиоканалу.

• установка количества импульсов для получения нужной дозы экспозиции. Для примера рассмотрим максимальное значение - 1500 импульсов;
• нажатие кнопки "ПУСК", после которого в течение 10 секунд начинается подача ускоряющего напряжение на анод рентгеновской трубки;
• отсчёт 500 импульсов экспозиции с последующим включением режима "ПАУЗА", при котором возможность повторных запусков блокируется на 1,5 минуты;
• начало следующего цикла экспозиции длиною в 500 импульсов с последующей паузой и т.д.;
• после третьего цикла, по прошествии 1500 импульсов, экспозиция завершается, выдерживается необходимая пауза, прибор переводится в режим готовности.

При установке количества импульсов менее 1500, экспозиция заканчивается в соответствующей точке одного из циклов. В том случае, когда для получения нужной дозы требуется более 1500 импульсов, устанавливается новое значение счётчика и проводится следующий этап экспозиции. При её проведении за несколько этапов следует помнить, что общее число импульсов не должно превышать 5000. Если данного значения не хватает для просвечивания имеющихся толщин, то для контроля необходимо выбирать рентген аппараты с более высоким напряжением на трубке, например АРИОН-400 или АРИОН-600. Эксплуатация оборудования на "предельном режиме" приводит к более быстрой выработке ресурса рентгеновской трубки и сокращает срок службы аппаратов.

Все аппараты серии имеют газовую изоляцию между высоковольтными элементами. Благодаря этому они обладают меньшей массой, чем аналогичные приборы с масляным наполнением. Добавим, что трансформаторное масло при долгой эксплуатации теряет диэлектрические свойства, чему газовый изолятор не подвержен. Применение газового диэлектрика в сочетании с другими техническими решениями позволяют эксплуатировать рентген аппарат АРИОН-300 в южных широтах при температуре окружающей среды до +50 °C.

С момента начала производства в 2006 году в рентгеновские аппараты этой серии вносились изменения и доработки на основе информации, поступающей от конечных потребителей. Разработчики оперативно реагируют на замечания и предложения, поступающие от специалистов лабораторий промышленной экспертизы, учитывают опыт эксплуатации импульсных рентгеновских дефектоскопов других производителей. Принимая во внимание стоимость оборудования, его частое применение в полевых условиях на удалённых объектах, на первом месте всегда стоит показатель отказоустойчивости.

Рентген аппарат АРИОН-300 является современным, удобным и надёжным импульсным дефектоскопом, при правильной эксплуатации не требующим текущего ремонта до износа рентгеновской трубки.

Обращаем Ваше внимание на условия гарантии и проведения платного капитального ремонта аппаратов производства ООО "АРИОН"

Гарантийный срок эксплуатации приборов - 12 месяцев со дня продажи, либо 500 000 импульсов (общее значение с момента первого пуска хранится в энергонезависимой памяти пульта управления аппаратом). Срок службы рентгеновского аппарата 3 года или 1-2 млн. импульсов. После полной выработки ресурса производитель осуществляет капитальный ремонт. За 35% от текущей стоимости аппарата выполняется замена всех высоковольтных элементов излучающего блока включая рентгеновскую трубку, производится процедура осушки высоковольтного блока в вакуумной камере, его заполнение диэлектрическим газом до необходимого давления и герметизация. Заказчику направляется аппарат с новой внутренней начинкой. Гарантия на капремонт та же, что и на новый - выгоды в долгосрочной перспективе очевидны.

Некоторые детали конструкции импульсных рентгеновских аппаратов АРИОН-300

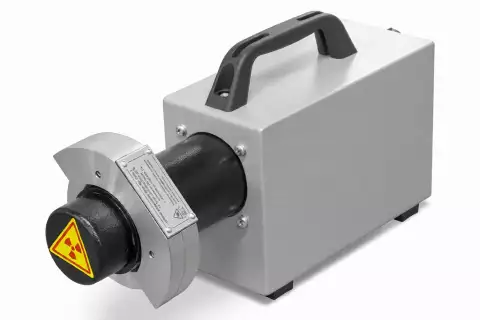

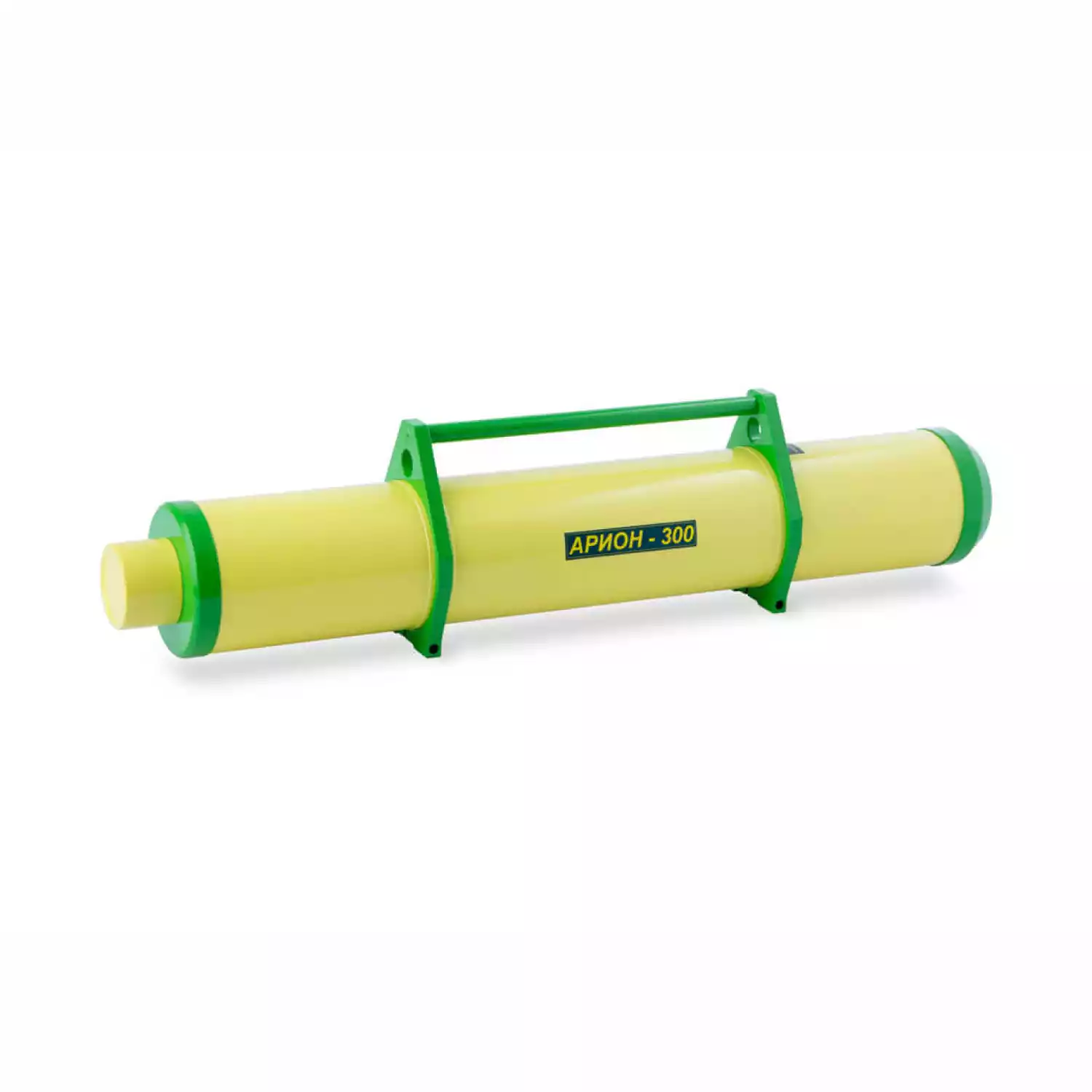

Двухъярусная блочная компоновка элементов излучающего блока обеспечивает их защиту от внешних механических воздействий. Рентгеновская трубка, резонансный импульсный высоковольтный трансформатор с разрядником и коаксиальной формирующей линией размещены в среде газового изолятора под давлением 2 МПа внутри корпуса из нержавеющей стали, который вместе с коммутатором и первичным накопителем крепится в дюралюминиевом внешнем корпусе. Снаружи расположена ручка для переноски и колпачок внешней защиты вакуумной трубки от повреждений.
Пульт управления состоит из однотактного стабилизированного преобразователя напряжения, устройства управления режимами работы на основе триггерного счётчика импульсов с энергонезависимой памятью значений, фильтра радиопомех. Корпус пульта выполнен из пластика.

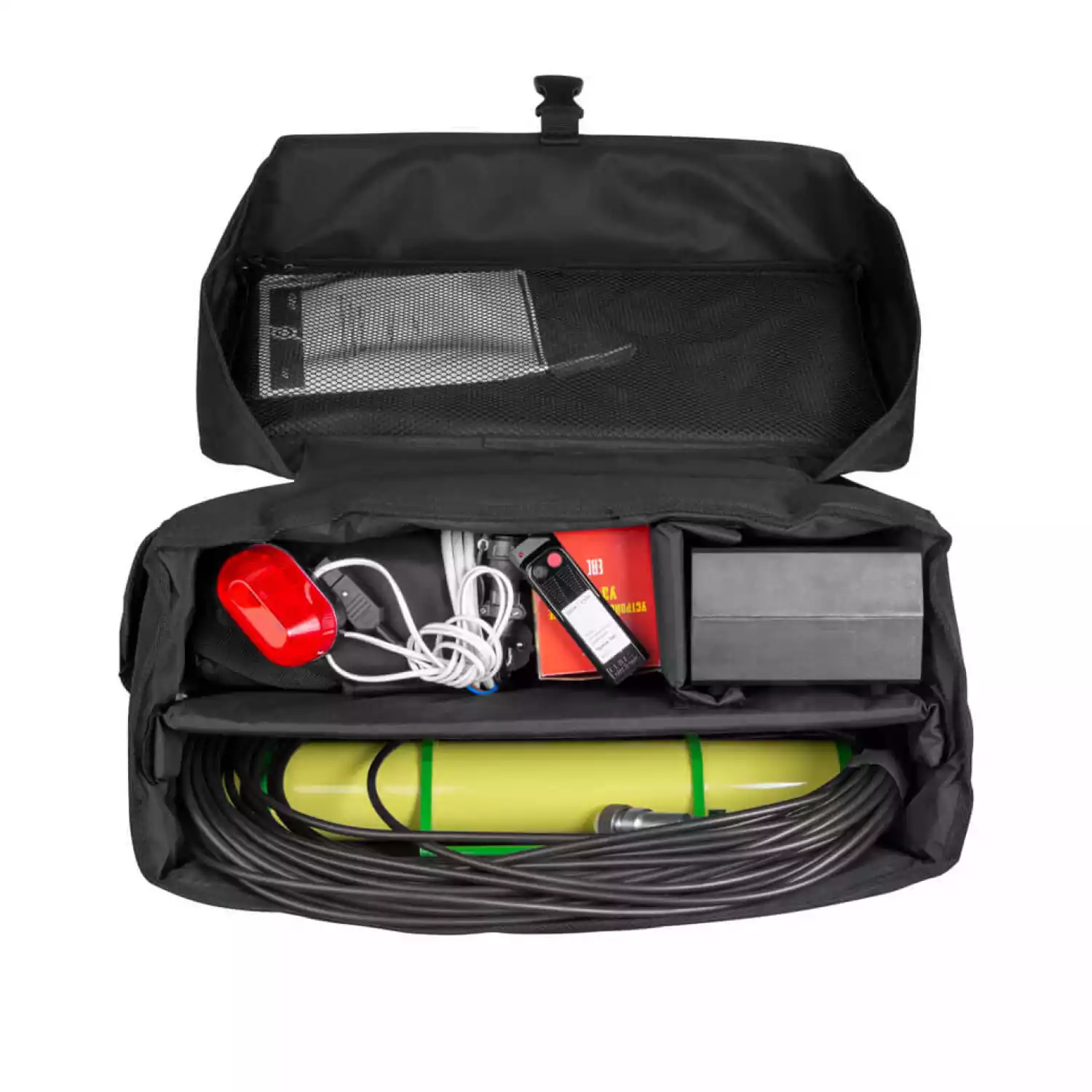

Для удобства транспортировки и хранения излучающий блок аппарата, высоковольтный кабель и пульт управления укладываются в чемодан.
