Импульсный рентгеновский аппарат Шмель-250

Тип оборудования: Рентгеновский аппарат, рентгенаппарат, рентгеновский генератор

Производитель: Россия

Серия: Шмель

Модель: Шмель-250, Шмель-220, Шмель-240А

Описание: Рентгеновский аппарат для дефектоскопии промышленных изделий, методом радиографического неразрушающего контроля

Гарантия на рентгеновский аппарат Шмель-250: 1 год.

Конструкция рентгеновского аппарата Шмель 250

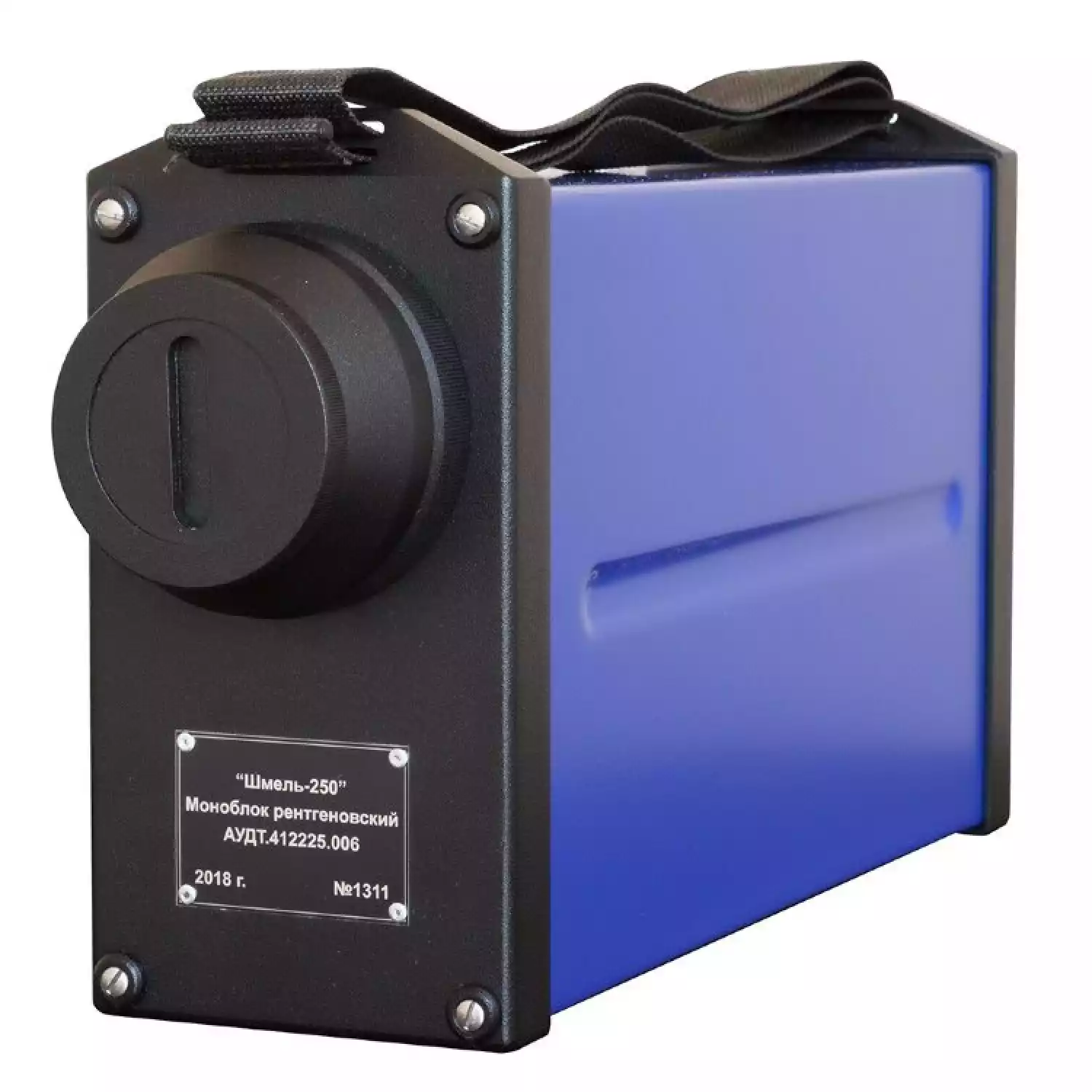

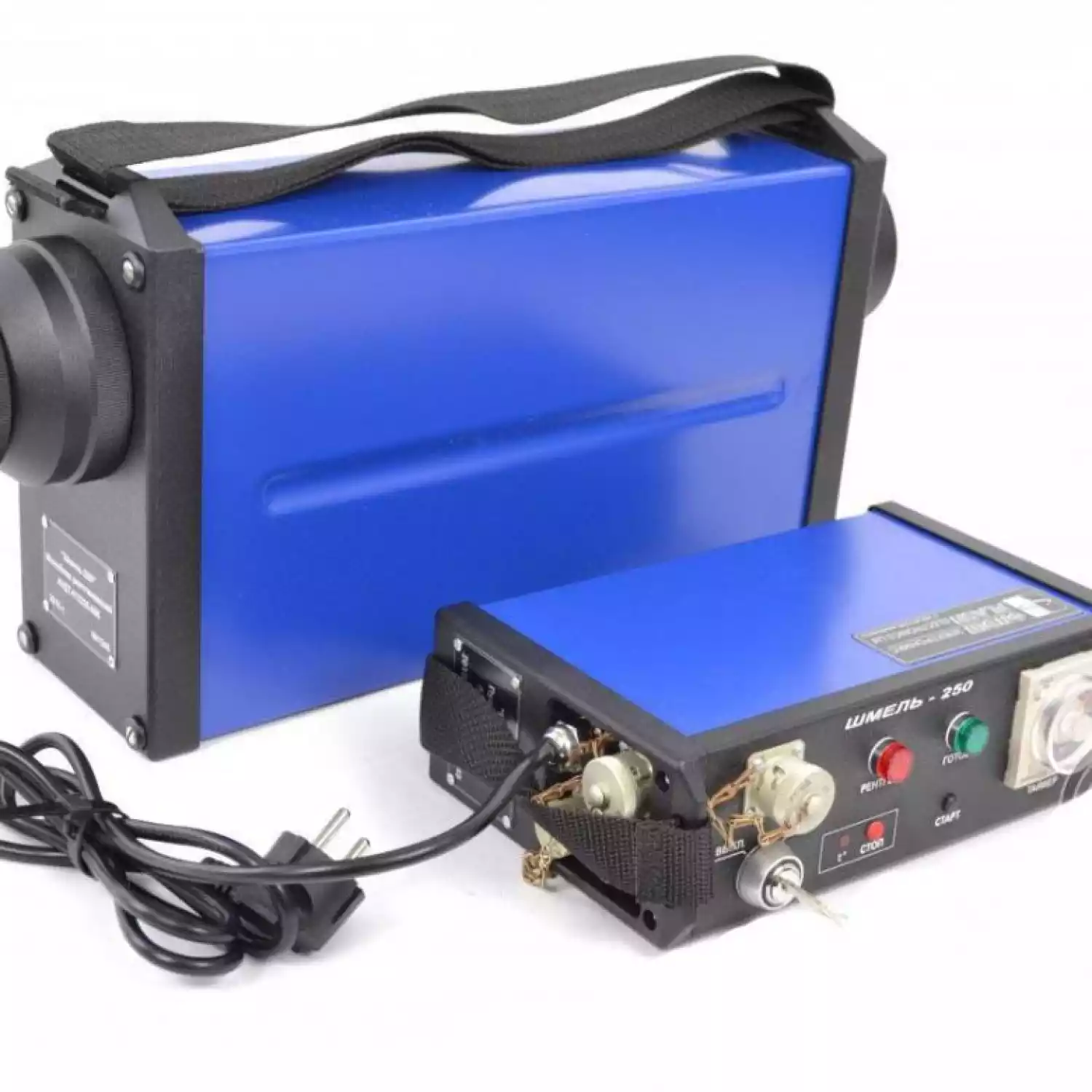

Переносной импульсный рентгеновский аппарат Шмель-250 выполнен из двух блоков: рентгеновского моноблока и пульта управления. Блоки соединены между собой кабелем длиной 25-100 метров. Рентгеновский генератор имеет биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную работу оператора без использования специальных средств защиты.

Аппараты серии "Шмель" выпускаются в трех модификациях, отличающихся жесткостью рентгеновского излучения (т.е. значениями выходного напряжения, кВ - 220, 250, 240):

Рентгеновский аппарат ШМЕЛЬ-220;
Рентгеновский аппарат Шмель-250;
Рентгеновский аппарат Шмель-240А (с автономным питанием).

Отличительные особенности рентгенаппарата Шмель-250

Эксплуатация в любых атмосферных условиях в широком температурном диапазоне;
Применение в схемах фронтального и панорамного просвечивания;
Наилучшее отношение массы и потребляемой мощности к просвечивающей способности;
Питание от промышленной сети или аккумуляторных батарей;
Возможность применения в передвижных дефектоскопических лабораториях

Рентгеновский аппарат Шмель-250 применяется в следующих областях:

Рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов;
Дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций;
Поиск закладок и внедренных устройств в помещениях

Технические характеристики на рентгеновский аппарат Шмель-250

Параметр		Рентгеновский аппарат Шмель-220	Рентгеновский аппарат Шмель-250	Рентгеновский аппарат Шмель-240А
Выходное напряжение	кВ	220	250	240
Угол выхода излучения: - с коллиматором - без коллиматора	град	30 180	30 180	30 180
Толщина стали: - РТ-2 с флуоресцентными экранами - D-8 - с металлическими экранами - D-7 со свинцовыми фольгами	мм	45 28 19	54 34 26	49 32 24
Потребляемая мощность	Вт	100	150	120
Напряжение питания	В	220 переменное 24 постоянное	220 переменное 24 постоянное	автономное
Вес рентгеновского моноблока	кг	8,4	8,2	9,2
Вес пульта управления	кг	1,9	1,9	1,9
Габаритные размеры рентгеновского моноблока	мм	451х112х226	451х112х226	382х110х216
Габаритные размеры пульта управления	мм	245х75х155	245х75х155	245х75х155

Аксессуары к рентгеновскому аппарату Шмель 250:

Блок аккумуляторов и специализированное зарядное устройство. Блок аккумуляторов снабжен индикатором разряда.

Время работы аппарата «Шмель-250» в режиме излучения от полностью заряженного блока аккумуляторов	4 - 5 часов
Масса блока аккумуляторов	14,5 кг
Время полного заряда от специализированного зарядного устройства, не более	8 часов
Напряжение питания зарядного устройства	~ 190 - 220 В, 50 Гц
Мощность, потребляемая зарядным устройством от сети, не более	75 Вт

Транспортное средство для панорамного просвечивания. Предназначено для транспортировки аппарата Шмель-250 с блоком аккумуляторов в трубопроводе диаметром от 720 до 1420 мм. Транспортное средство снабжено фонарем освещения.
Крепление рентгеновского аппарата Шмель 250 для фронтального просвечивания. Предназначено для крепления рентгеновского моноблока на внешней поверхности трубопровода диаметром 425-1420 мм при использовании фронтальной схемы просвечивания. Моноблок фиксируется с помощью противовеса.
