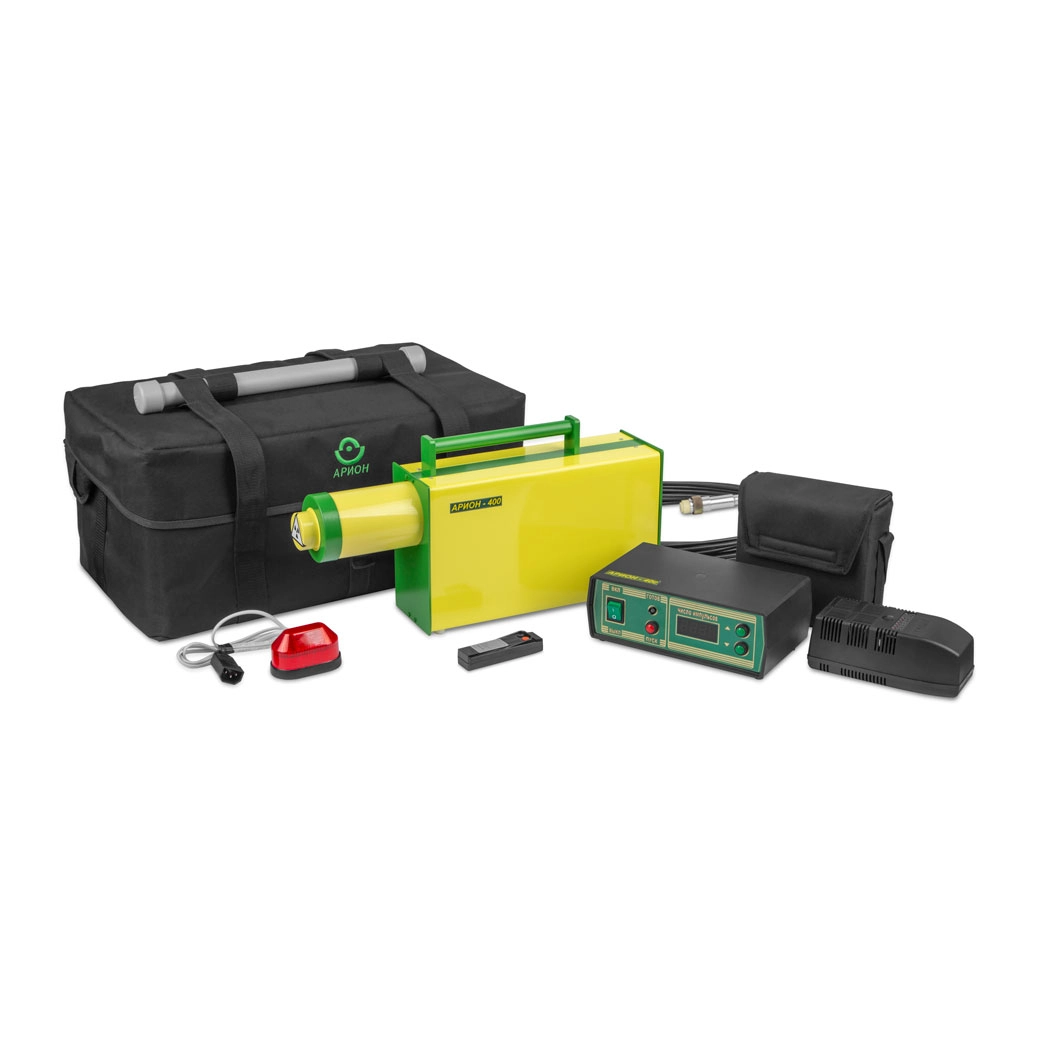

Рентгеновский аппарат АРИОН-400

Цена: 969000 руб.

Артикул: 13786

Производитель:

Рентгеновский дефектоскоп АРИОН-400 представляет собой мобильный источник ионизирующего излучения импульсного действия, применяемый для контроля качества промышленных изделий рентгенографическим способом. Прибор с номинальным напряжением на рентгеновской трубке 400 кВ входит в линейку облегчённых рентгенаппаратов производства компании «АРИОН» — российского разработчика оборудования для рентгеновского контроля в промышленности.

Возможность автономного питания, компактное исполнение и малый вес, в сочетании с характеристиками формируемых импульсов излучения с дозой, достаточной для просвечивания толщин до 80 мм (сталь, F=500 мм, съёмка на плёнку РТ-1 + УПВ-2 в максимальном режиме) наделяют прибор свойствами универсальности.

Многолетняя практика эксплуатации рентгеновского аппарата АРИОН-400 специалистами экспертных лабораторий подтверждает целесообразность его применения для выполнения рентгеновского контроля особо ответственных объектов в полевых условиях, где требуются частые перемещения рентгенаппарата, а также в труднодоступных местах на объектах со сложной геометрией.

АРИОН-400 — мощный, лёгкий, компактный и простой в управлении рентгеновский аппарат. При проведении неразрушающего контроля в условиях ограниченного пространства, АРИОН-400 является подходящей альтернативой более громоздким и тяжелым источникам излучения постоянного напряжения.

Особенности рентгеновского аппарата АРИОН-400

Источником питания для АРИОН-400 может служить однофазная сеть переменного тока 220 В, внешний или встроенный аккумулятор (опционально), бортовая сеть автомобиля.

В рентгеновском аппарате применяется импульсная трубка с холодным катодом, работающая по принципу взрывной электронной эмиссии. Частота следования импульсов составляет 4–7 Гц. Длительность интервалов между ними — величина не постоянная и зависит от отклонений напряжения питания устройства. При этом экспозиционная доза за одинаковые отрезки времени так же не постоянна. Это свойственно всем приборам данного класса. Поэтому расчёт дозы рентгеновского излучения по времени экспозиции во время работы от разряжающейся батареи является приблизительным даже при использовании дозиметра, что не всегда удобно. Но, в отличие от импульсных аппаратов других производителей, на АРИОН экспозиционная доза контролируется не таймером, а счётчиком импульсов. Кроме того, счётчик импульсов служит для определения степени износа устройства с начала эксплуатации.

Порядок работы с рентгеновским аппаратом

• сначала устанавливается количество импульсов для получения необходимой дозы экспозиции, к примеру 1500 (максимальное значение);
• в течение 10 секунд после нажатия кнопки «ПУСК» начинается экспозиция;
• счётчик отсчитывает 500 импульсов, после чего в целях защиты от перегрева прибор переводится в режим «ПАУЗА» с блокировкой повторных пусков;
• по истечении 90 секунд начинается следующий цикл экспозиции длиной в 500 импульсов;
• после трёх таких циклов процесс завершается, и аппарат переходит в состояние готовности.

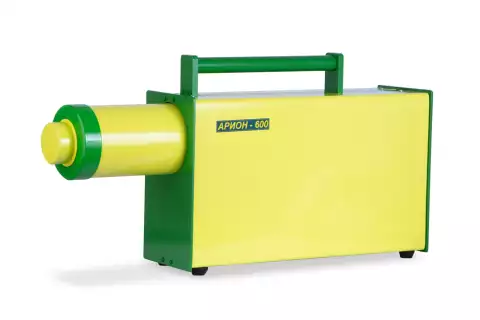

Для меньших значений импульсов процесс экспозиции закончится в соответствующей точке одного из трёх описанных циклов. Если для просвечивания объекта контроля требуется экспозиция более 1500 импульсов, вышеперечисленные действия выполняются снова — производится нажатие кнопки «ПУСК» (пульт помнит предыдущее значение импульсов) и т.д. Таким образом, просвечивание может выполняться за несколько этапов, однако общее число импульсов не должно превышать 5000. Для контроля изделия с большей радиационной толщиной необходимо применять рентгеновский аппарат с большим напряжением на рентгентрубке, например АРИОН-600.

При проведении экспозиции персонал группы А (оператор) должен находиться на расстоянии не менее 40 м от излучателя в направлении противоположном выходу излучения в пределах конуса с углом раствора 120° по оси, совпадающей с осью высоковольтного блока.

В АРИОН применяется газовая изоляция (газовая смесь на основе шестифтористой серы) между высоковольтными элементами. Благодаря этому аппараты легче, чем аналогичные устройства с масляным диэлектриком. Использование газа выгодно ещё и тем, что его среда более устойчива к «старению», чем среда трансформаторного масла, теряющая нужные свойства со временем.

Для соединения блока с пультом управления используется высоковольтный кабель с разъёмами, имеющими многоуровневую изоляцию и фиксирующую гайку. Применение такой конструкции обеспечивает надёжный контакт и высокий уровень защиты от пробоя.
Рентгеновские аппараты АРИОН выпускаются с 2006 года. Производитель уделяет особое внимание сбору статистической информации о работе дефектоскопов в различных климатических условиях и режимах эксплуатации, на основании которой реализуются предложения по их доработке с участием опытных дефектоскопистов и подготовка к выпуску новых версий.

АРИОН-400 — это современный, удобный и надёжный рентгеновский источник, не требующий ремонта до выработки ресурса при бережном отношении и правильной эксплуатации.

Некоторые детали конструкции импульсных рентгеновских аппаратов АРИОН-400

Импульсный рентгеновский аппарат АРИОН создан на основе коаксиальной двойной формирующей линии с газовой изоляцией, заряжаемой высоковольтным резонансным импульсным трансформатором с разомкнутым сердечником. Тормозное рентгеновское излучение наносекундной длительности генерируется в вакуумной трубке с холодным катодом.

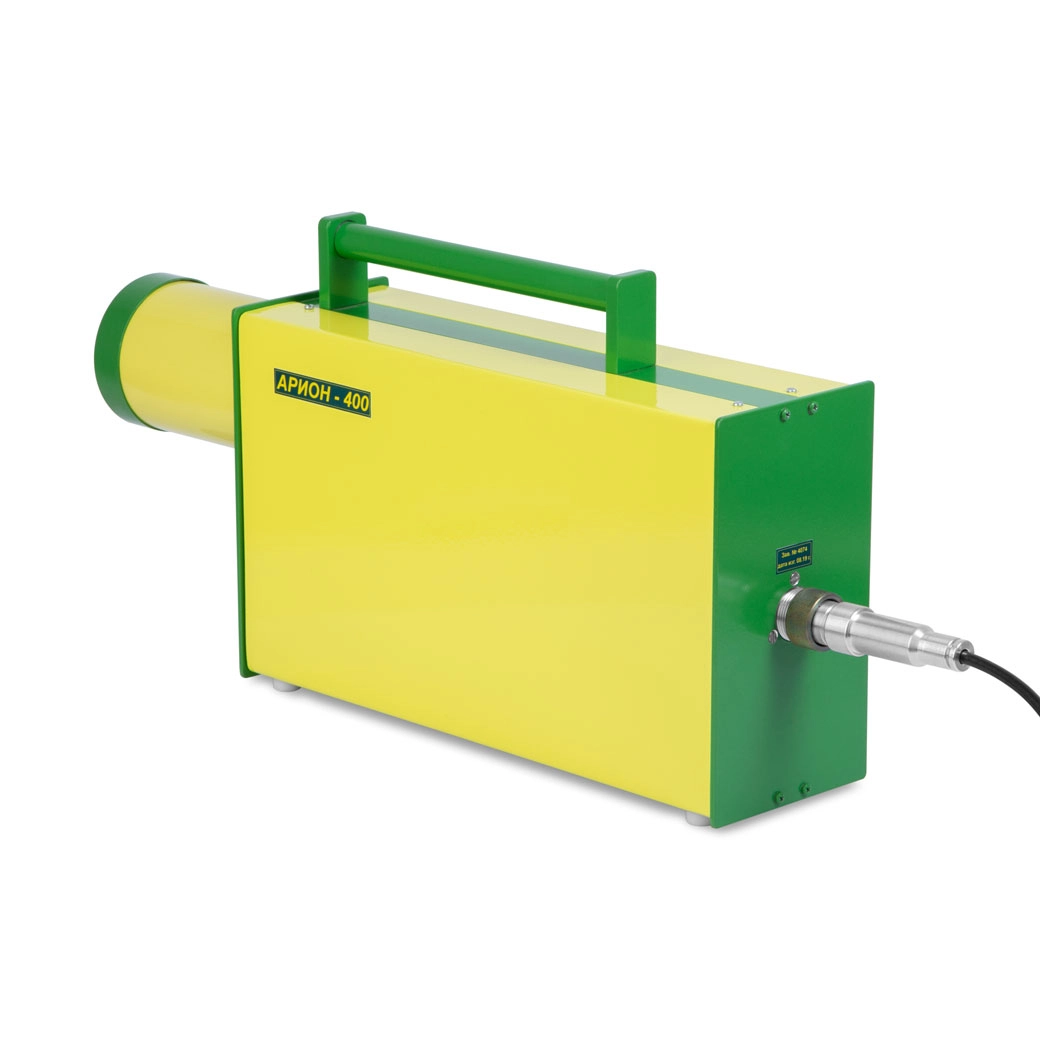

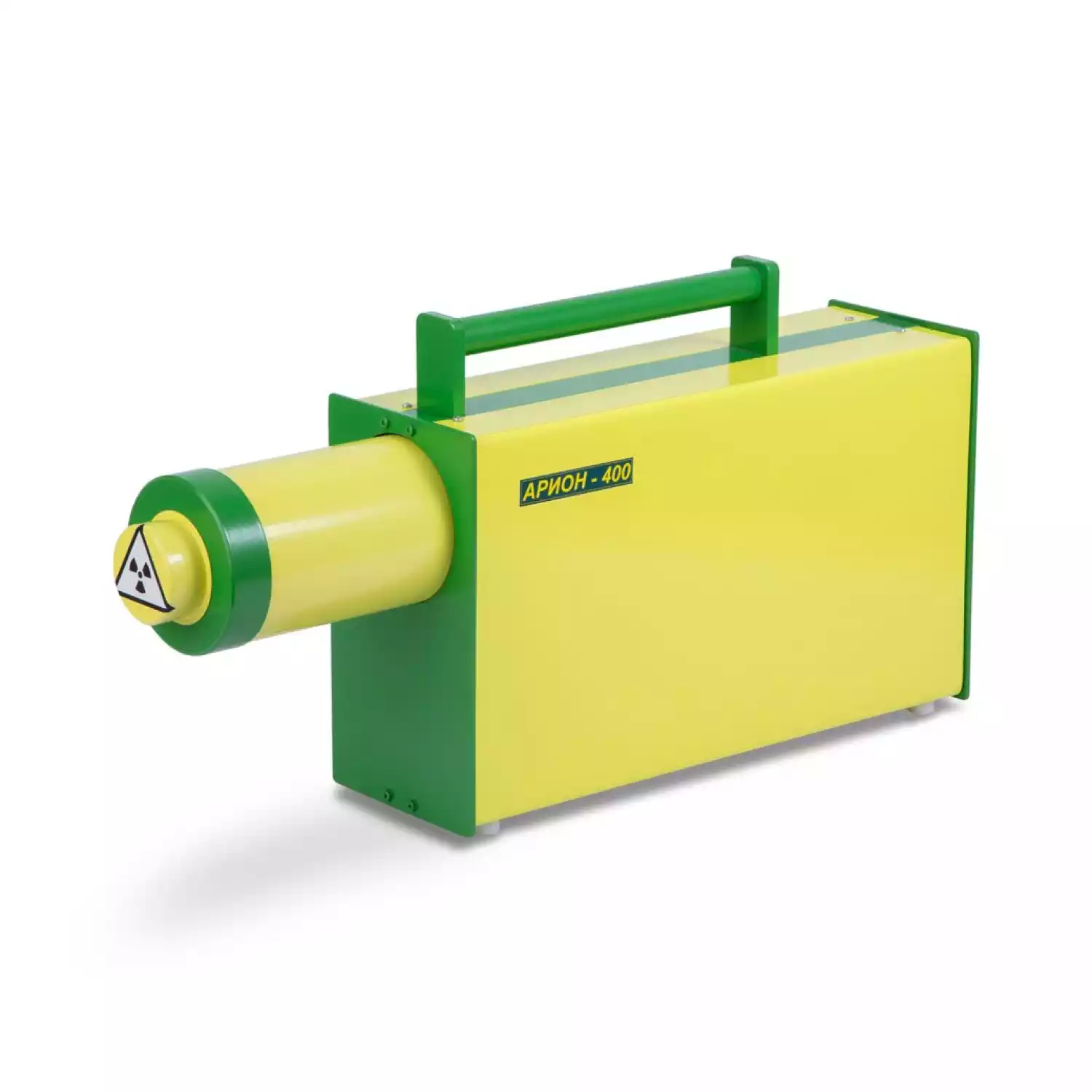

Излучающий блок аппарата АРИОН-400 выполнен в виде двухъярусной конструкции. В герметичном корпусе из нержавеющей стали, наполненном газом под давлением до 2 МПа, размещены: рентгеновская трубка, коаксиальная двойная формирующая линия, разрядный промежуток, высоковольтный резонансный импульсный трансформатор. Всё это размещается во внешнем корпусе из алюминиевого сплава, в котором также устанавливаются коммутатор и первичный накопитель. Снаружи блока расположены: ручка для транспортировки, защитный колпачок, предохраняющий трубку от механических повреждений, разъём для подключения высоковольтного кабеля.
Пульт управления выполнен из пластикового корпуса, внутри которого размещены однотактный стабилизированный преобразователь напряжения, фильтр радиопомех и блок управления режимами работы.
