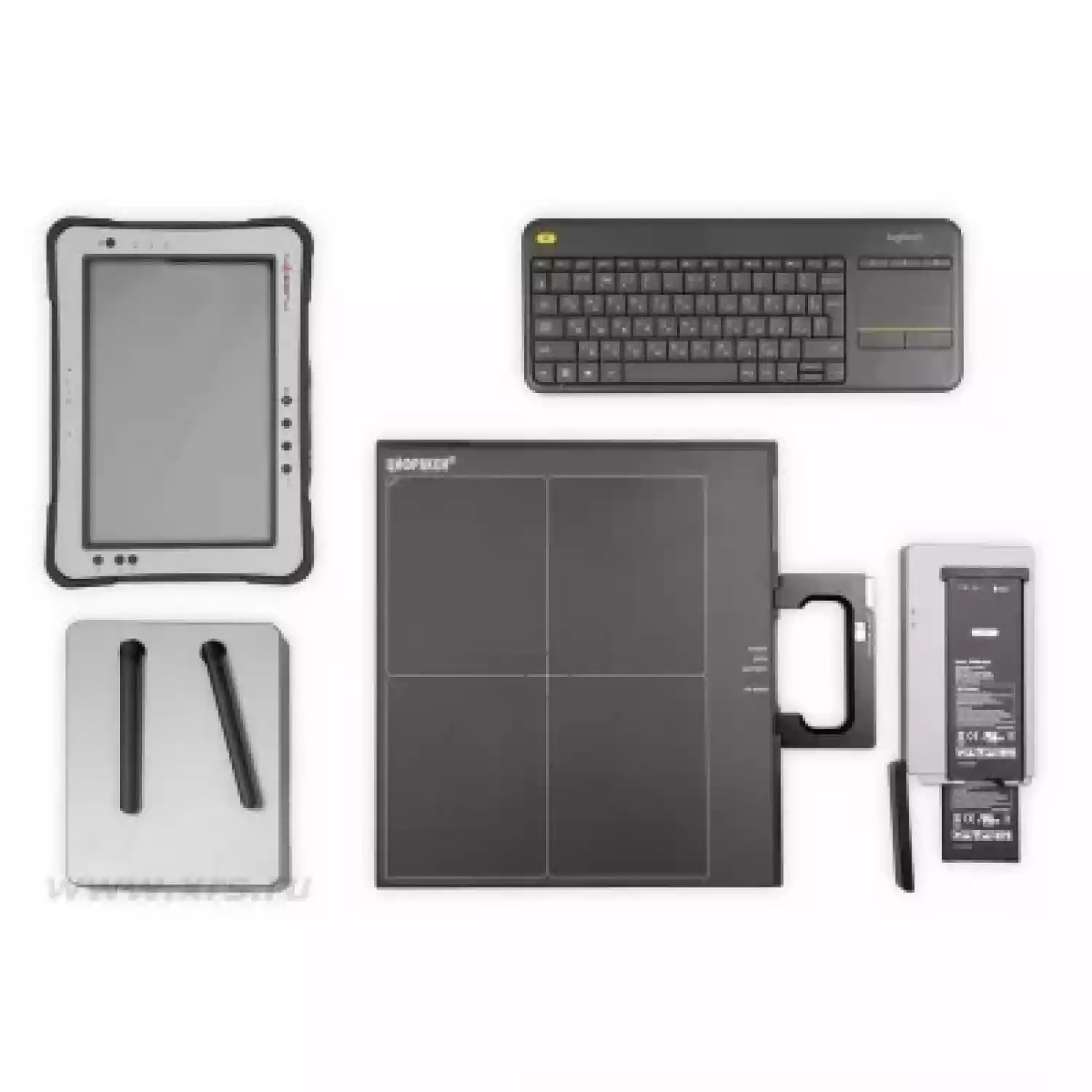

«Цифракон» представляет собой программно-аппаратный комплекс для обнаружения дефектов в структуре материала методом цифровой радиографии. Просвечивание осуществляется на цифровой плоскопанельный детектор. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени. «Цифракон» подходит для контроля кольцевых соединений труб и водоводов Ø 20-2200 мм с радиационной толщиной до 100 мм по стали.
В сравнении с плёночными системами, «Цифракон» позволяет увеличить производительность контроля в десятки раз: дефекты определяются на месте, за меньшее время экспозиции и при меньшей дозе. За счёт этого снижается рентгеновская нагрузка на людей и увеличивается срок службы оборудования. Необходимость в расходных материалах отпадает, себестоимость работы снижается.
«Цифракон» внесён в государственный реестр средств измерений и поставляется с первичной поверкой. Комплекс расширит возможности лабораторий НК в отраслях: транспортировка и переработка природных ресурсов, машиностроение, металлообработка.
до 100 мм
радиационная толщина объекта контроля
«Цифракон» работает в паре с промышленным рентгеновским аппаратом любого типа: импульсным, полупериодным и постоянного тока. Детектор устанавливается за объектом, по той же схеме из ГОСТ 7512-82, что плёнка или запоминающие пластины, с той разницей, что детектор не изгибается по форме объекта. Рентгенаппарат располагается по оси выхода пучка излучения, проходящей через контролируемый участок перпендикулярно детектору.
Контроль с «Цифракон» соответствует ГОСТ 7512-82 (1 класс), ГОСТ ИСО 17636-2-2018 (класс B), РД 25.160.10-КТН-016-15, СТО ГАЗПРОМ 2-2.4-917-2014. При контроле кольцевых стыковых сварных соединений трубопроводов можно применять любые схемы просвечивания, кроме панорамной.
Рентгеновское излучение, проходя через материал ослабляется и модулируется в соответствии с распределением плотности в его внутренней структуре.
Графическая информация о внутреннем строении объекта вместе с излучением попадает на чувствительный слой детектора, называемый сцинтиллятором. В нём происходит преобразование энергии рентгеновских фотонов в видимое изображение, принимаемое светодиодной матрицей.
Далее происходит оцифровка снимка и передача его в программную оболочку.
Снимки с детектора синхронизируются с планшетом оператора и компьютером по проводной или беспроводной сети в радиусе до 100 метров. Детектор имеет энергонезависимую память. Если беспроводной сигнал пропадёт, детектор будет накапливать снимки во внутренней памяти и передаст файлы, когда связь восстановится. В пределах прямой видимости, когда связь устойчива, радиограмма выводится на экран планшета в реальном времени или сразу после съёмки. Для архивного хранения и передачи файлов система использует международный формат DICONDE по стандарту ASTM E2339-11.
Формат позволяет хранить в одном файле несколько слоёв изображения и предусматривает защиту рентгеновских снимков от подтасовки. Каждый файл содержит данные о заказчике, объекте и участке контроля, параметры съёмки, географические координаты и служебную информацию. К снимку также можно оставить аудиокомментарий, что приходится очень кстати, если необходимо работать в жару или на морозе. DICONDE можно преобразовать в любой другой популярный графический формат, однако в этом случае он перестанет соответствовать отраслевым нормативам.
Дефектоскопист осуществляет процесс сканирования с планшета или ноутбука, в зависимости от комплектации. Устройства работают под управлением ПО «Дисофт» с широким измерительным функционалом. Программа умеет измерять интенсивность в любой точке изображения, вычислять линейные размеры дефектов и расстояние между ними, определять их площадь и измерять толщину металла. Специальные алгоритмы помогут обнаружить слабоконтрастные, малоразмерные дефекты. Расшифровка результатов занимает в среднем 1 минуту.
Динамический диапазон плоскопанельного детектора гораздо шире, чем фотографическая широта плёнки. Чтобы проконтролировать объект с разнотолщинностью, нам бы понадобилось провести либо две экспозиции, либо использовать две плёнки разных типов.
Причём, в отличии от просветки с использованием плёнки или запоминающих пластин, мы можем сделать несколько пробных экспозиций не приближаясь повторно к объекту контроля. Это существенно экономит время и материалы и помогает избежать бракованных снимков.
Детектор неприхотлив к окружающей среде: его можно поставить вплотную даже к очень горячим, до 70...100°C, трубам и даже положить в лужу. У детектора ударопрочный кожух, он выдерживает падения с небольшой высоты и оборудован приспособлениями для закрепления. На детектор допускается класть объекты контроля массой до 100 кг. Устройства питаются от аккумуляторов, которых хватает на 8...9 часов работы. Для использования в холодное время года аккумуляторы помещают в спецчехол.
Среди очень полезных особенностей работы с «Цифракон» — автозапуск детектора после выхода рентгеновского аппарата на заданный режим просвечивания. Детектор не будет записывать радиографическое изображение, пока энергия рентгеновского излучения не достигнет определённой мощности. Благодаря этому мы избегаем разброса рентгена по энергиям и снимок получается более равномерным, без влияния паразитного низкоэнергетического излучения.
Особенностью плоскопанельных детекторов, в сравнении с запоминающими пластинами и плёнкой, является то, что они не гнутся. Для того, чтобы провести панорамную съёмку, нужно сделать несколько экспозиций, которые программа «сошьёт» в единый снимок. При контроле предметов сложных форм цифровая радиография будет гораздо производительнее, чем при использовании плёнки.
в 1,8 раз
дешевле, чем у большинства конкурентов с теми же характеристиками и комплектацией
| Матрица | Сцинтиллятор | |
| GadOx (оксисульфид гадолиния) | Csl (йодид цезия) | |
| TFT | Для контроля труднопросвечиваемых объектов | |
| Подходит для любых объектов, в том числе для больших толщин металлов на основе железа. Самые крупные по площади матрицы. Уступает в производительности цезий йоду, зато выдеживает самые сильные энергии. |
Подходит для любых объектов, в том числе мелких. Позволяет получать радиограмму прямо в процессе съёмки. В некоторых случаях может появиться эффект послесвечения. |
|
| CMOS | Для тонкостенных изделий и электроники (микросхемы, платы) | |
| Уступает в производительности цезий йоду, но это незаметно при тех толщинах, с которыми применяется. | Практически не применяется в неразрушающем контроле, но используется в медицине, когда нужна высокая чувствительность, а также во вневедомственных структурах госбезопасности. | |
Вне зависимости от того, на чём строится основа у матрицы и какой материал сцинтиллятора, детектор может быть выполнен для только передачи снимков или трансляции экспозиции в реальном времени.
Плоскопанельные детекторы “Цифракон” выпускаются в динамическом и статическом исполнении.
Динамические детекторы в режиме реального времени показывают накопление на снимке градаций серого. Могут сохранять результат в формате видео-файла или в формате снимка. У динамических детекторов выше чувствительность к излучению и скорость передачи информации. Для задач, требующих наблюдения в динамике или повышенной производительности контроля будет решающим фактором.
Статические детекторы не показывают снимок до завершения экспозиции, пока копят дозу. Картинка в градациях серого появится на экране только по завершении экспозиции. Статический плоскопанельный детектор дешевле на 15-20%.
Традиционную 2D радиографию можно проводить на оба вида детекторов. Обязательных требований к использованию динамического детектора нет, но в определенных условиях при использовании динамического детектора может быть удобнее позиционировать объект контроля и подбирать режим контроля.
| Статический | Динамический |
|
|
Стационарный детектор — это детектор с повышенной радиационной стойкостью, который можно использовать 24/7. Портативный детектор — это легкий, тонкий прибор с классом защиты IP67 для проведения контроля в ограниченных, в том числе экстремальных условиях. Портативность — это мобильность детектора, и портативный детектор будет отличаться от стационарного еще и комплектацией.
| Стационарный | Портативный |
|
|
|
Маркировка |
Рабочее поле зрения
|
Размер пикселя, мкм | Портативный/стационарный |
| 1012 | 98×292 | 127 | Портативный |
| 1709 | 172×230 | 75 | Портативный |
| 2512 | 254×317 | 124 | Портативный |
| 3643 | 358×430 | 140 | Портативный |
| 1723 | 172×230 | 75 | Стационарный |
| 2532 | 254×317 | 124 | Стационарный |
| 3643 | 360×430 | 140 | Стационарный |
|
Маркировка |
Рабочее поле зрения
|
Размер пикселя, мкм | Портативный/стационарный |
| 1515д | 150×150 | 119 | Стационарный |
| 2532д | 254×317 | 124 | Стационарный |
| 2323д | 230×230 | 179 | Стационарный |
| 3030д | 300×300 | 145 | Стационарный |
| 4343д | 430×430 | 140 | Стационарный |
| Тип детектора | аморфный кремний |
|---|---|
| Материал сцинтиллятора | Csl / GadOx |
| Энергия рентгеновского излучения | до 450 кВ |
| Активная область | от 198×292 до 430×430 мм |
| Размер изображения | до 4778×4778 пикселей |
| Размер пикселя | от 75 мкм |
| Аналого-цифровое преобразование | 16 бит |
| Минимальное время экспозиции | 0,1 с |
| Максимальное время экспозиции | 180 с |
| Интерфейс | Wi-Fi 802.11n/ac, Gigabit Ethernet |
| Динамический диапазон | 60000:1 |
| Рабочая температура | от -40 до +50 °С |
| Температура хранения | от -40 до +70 °С |
| Степень защиты от влаги и пыли | IP 67 (кратковременное погружение на глубину до 1 м) |
| Питание | аккумуляторы или адаптер питания |
| Количество аккумуляторов | 4 шт (2 комплекта по 2 шт) |
| Хранение данных | в энергонезависимой памяти детектора |
| Объем памяти детектора | до 200 изображений с дополнительной информацией |
| Усиление детектора | от 20 до 100% |
| Вес детектора | от 2,2 кг |
