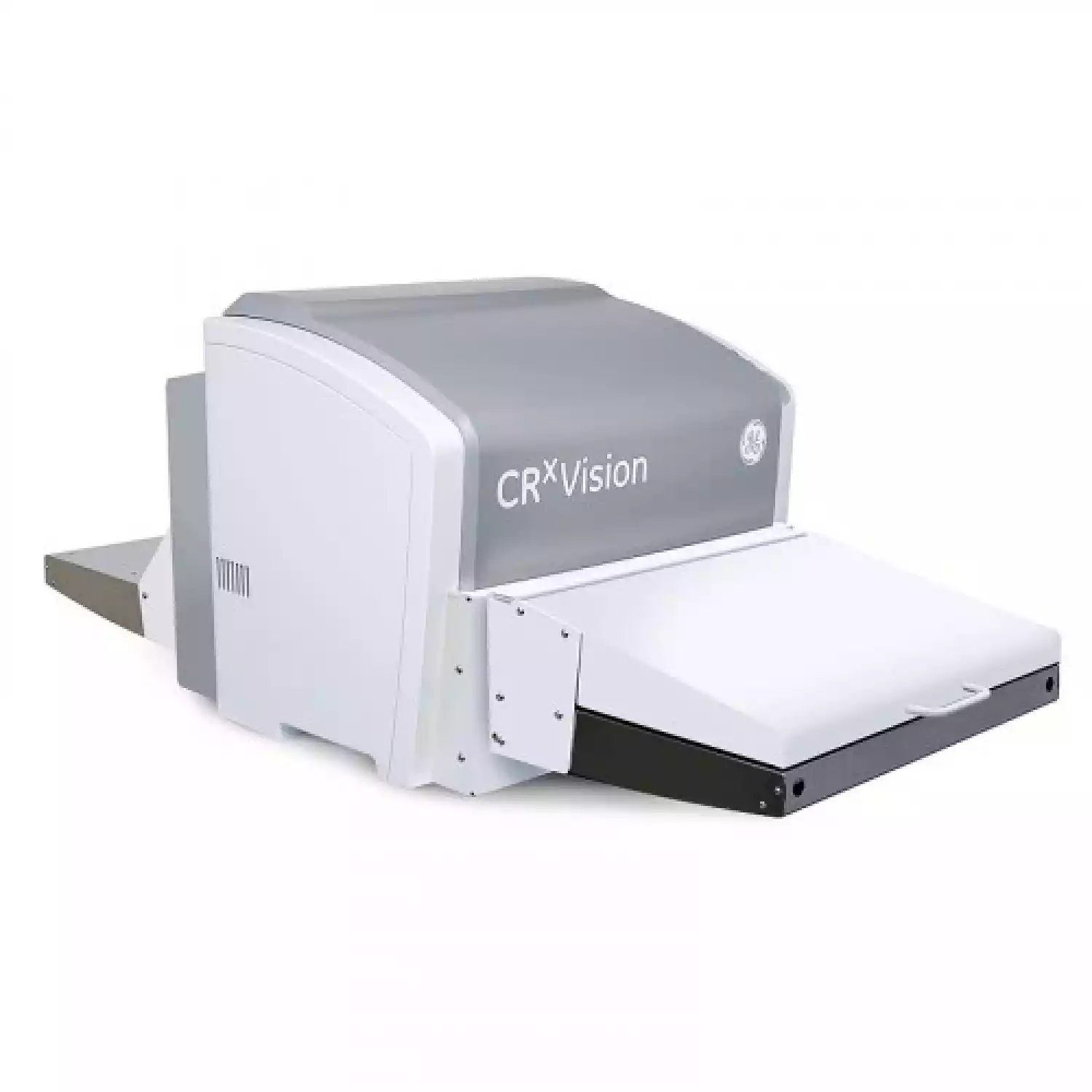

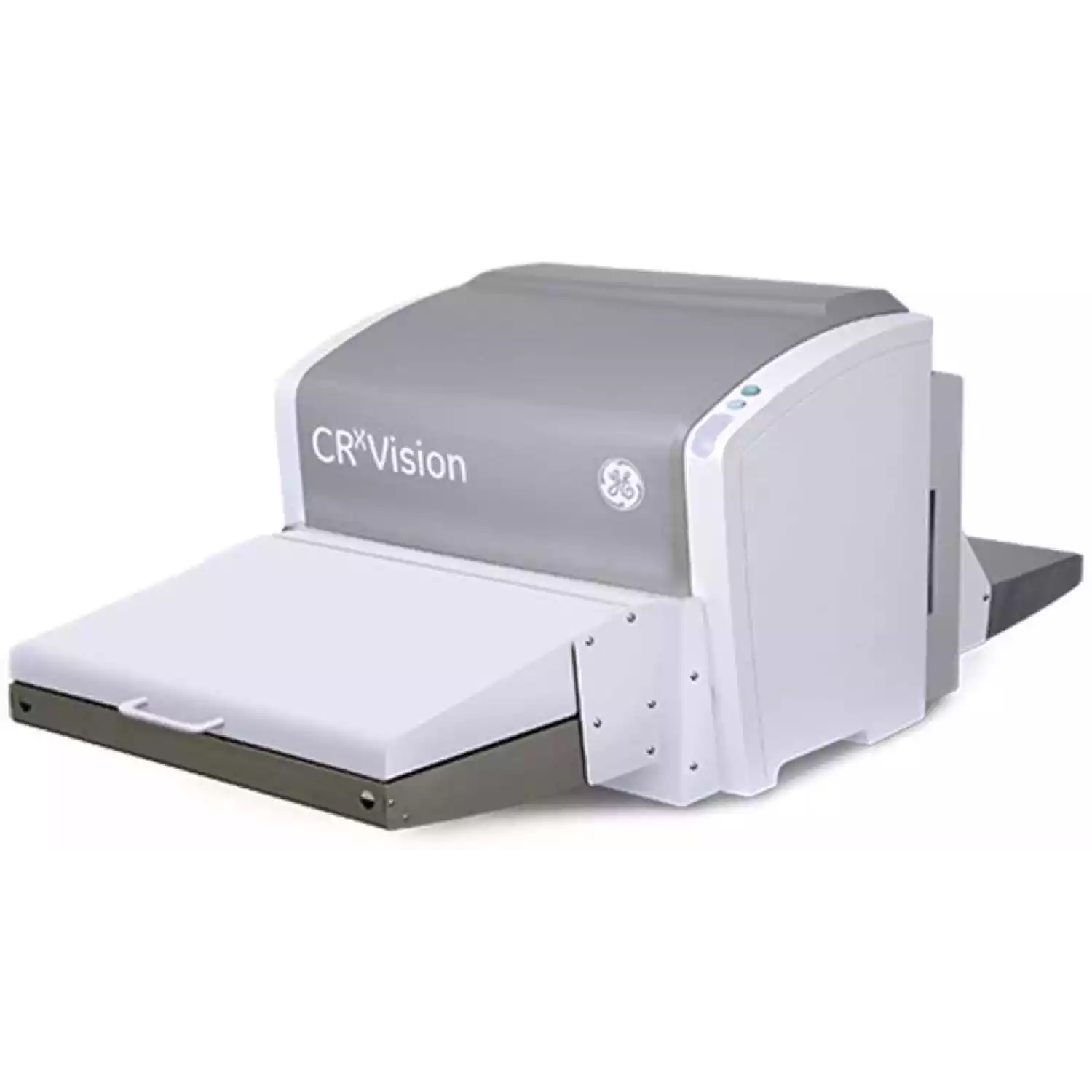

Система компьютерной радиографии CRxVision

Компьютерный сканер CRxVision предназначен для рентгенографической дефектоскопии. Глубина цвета — 16 бит. Разрешение — 35 или 70 мкм. Работает с пластинами шириной от 73 мм и длиной до 1 500 мм.

Работа с пластинами

Для CRxVision разработаны запоминающие пластины с ферромагнитной подложкой. Она позволяет транспортировать пластины через сканер магнитным способом, без механического воздействия на люминофор. Пропускная способность — 90 пластин/ч при разрешении 70 мкм или 28 пластин/ч при разрешении 35 мкм для пластины размерами 10 x 40 см.

Новая конструкция пластин снижает интенсивность обратного рассеяния излучения. Пластины способны возвращаться в плоское состояние после многократного изгибания вокруг криволинейных объектов.

CRxVision работает в режиме одновременного сканирования нескольких пластин — бок о бок или тыльными сторонами друг к другу с плоским путем транспортировки. Не требует настройки чувствительности или регулировки фотоумножителя при экспонировании пластин разной толщины.

Програмное обеспечение

Программное обеспечение Rhythm RT отвечает за работу с изображениями. Картинка отсканированной пластины появляется на экране компьютера. Можно будет выделить исследуемую область, улучшить качество изображения программным способом, добавить аннотации и измерить представленные на снимке объекты. Полученное изображение можно сохранить для последующей расшифровки или для архивных целей в форматах TIFF, BMP, JPEG и DICONDE.

Условия работы

Работать с системой CRxVision можно без затемнения — светонепроницаемая крышка защищает пластины от экспонирования окружающим светом в ходе сканирования. При необходимости работы в темных комнатах крышку можно снять.

35 см
Ширина области сканирования

Виды пластин

PC2. Стандартное разрешение и высокая скорость. Пластины общего назначения;
IPU. Очень высокое разрешение и низкая скорость. Подходят для контроля с высоким разрешением порядка десятков микрометров;

IPS. Высокое разрешение и средняя скорость. Подхоядт для контроля сварных швов;
IPS2. Высокое разрешение и средняя скорость. Подходят для контроля малоконтрастных объектов и сварных швов.

Особенности

нет расходных материалов в виде химии;
прямой контакт лазера с пластиной, а не через стекло, препятствующее сбору данных;

отсутствие механических операций с запоминающей пластиной во время сканирования и стирания.

Технические характеристики

Стирание	Попутное
Разрешение	Стандартное (SR) Высокое (HR)	70 мкм 35 мкм
Наивысшее базовое пространственное разрешение	Стандартное (SR) Высокое (HR)	80 мкм (6,25 пар линий/мм) 40 мкм (12,5 пар линий/мм)
Ширина области сканирования	35 см
Пропускная способность (10 x 40 см; 4,5 x 17")	Стандартное (SR) Высокое (HR)	90 пластин/час 28 пластин/час
Время получения изображения (в Rhythm RT)	Стандартное (SR) Высокое (HR)	40 сек. 147 сек.
Таблица подстановки	Линейная (встроенная функция квадратного корня)
Глубина цвета	16 бит
Размеры	Сканер Сканер со столом подачи-выгрузки и светозащитной крышкой	56 x 56 x 47 см 128 x 56 x 47 см
Масса	Сканер Сканер со столом подачи-выгрузки и светозащитной крышкой	45 кг 50 кг
Интерфейсы	Ethernet, RJ45 Постоянное напряжение, 8-контактное гнездо с кодированием
Сертификаты	CE, UL (NRTLus), cUL (cNRTLus), C-Tick, знак Таможенного союза
Эксплуатация	Температура Относительная влажность Магнитное поле	15...35 °C 15...80 %, без конденсации По стандарту EN 61000-4-8, ур. 2
Транспортировка	IEC721-3-2 (1997): класс 2K2 и 2M3 Температура Вибрация	–25...+55°C 5...200 Гц
Механические условия транспортировки	В упаковке	IEC 721-3-2 (1997): класс 2M2
Ударные нагрузки	В упаковке	IEC TR 60721-4-5 (1997): класс 5M2
Рабочее напряжение	Внешний источник питания с автоматическим выбором диапазона на напряжение сети 100...240 В и выходное напряжение 24 В постоянного тока
Частота сети	50/60 Гц
Сетевой предохранитель	ЕС США и Япония	мин. 10 А, макс. 16 А мин. 10 А, макс. 15 А
Потребляемая мощность	Режим ожидания 110...240 В/50...60 Гц Рабочий режим 110...240 В/50...60 Гц	не более 22 Вт не более 140 Вт – пиковое абс. значение
Соответствие прикладным стандартам	ASME	Свод правил ASME, раздел V, статья 2
	ISO 17636-2	Класс A / класс B (в определенных условиях экспозиции)
	EN14784-1	IPS, IPS-2: 1/80, IPU: 1/40
	EN2446-06	IPS, IPS-2: S/80, IPU: S/40
Принадлежности	Стол подачи-выгрузки со светозащитной крышкой	Быстромонтируемый из нержавеющей стали с длиной лотка 43 см (17 дюймов) и светозащитной крышкой на стороне подачи
	Длинный стол подачи-выгрузки	Удлинитель стола подачи-выгрузки для сканирования пластин длиной до 150 см
	Авиабагажный футляр	Прочный футляр на колесиках с амортизаторами и усиленными ручками, имеющий отсеки для стола подачи-выгрузки, ноутбука и принадлежностей
Кассеты	Гибкие: полихлорвиниловые или виниловые конверты	различные размеры
	Жесткие (для определенных условий экспозиции)	35 x 43 см, 20 x 24 см, 24 x 30 см, 15 x 30 см; 14 x 17 см, 8 x 10 см, 10 x 12 см, 6 x 12 см
