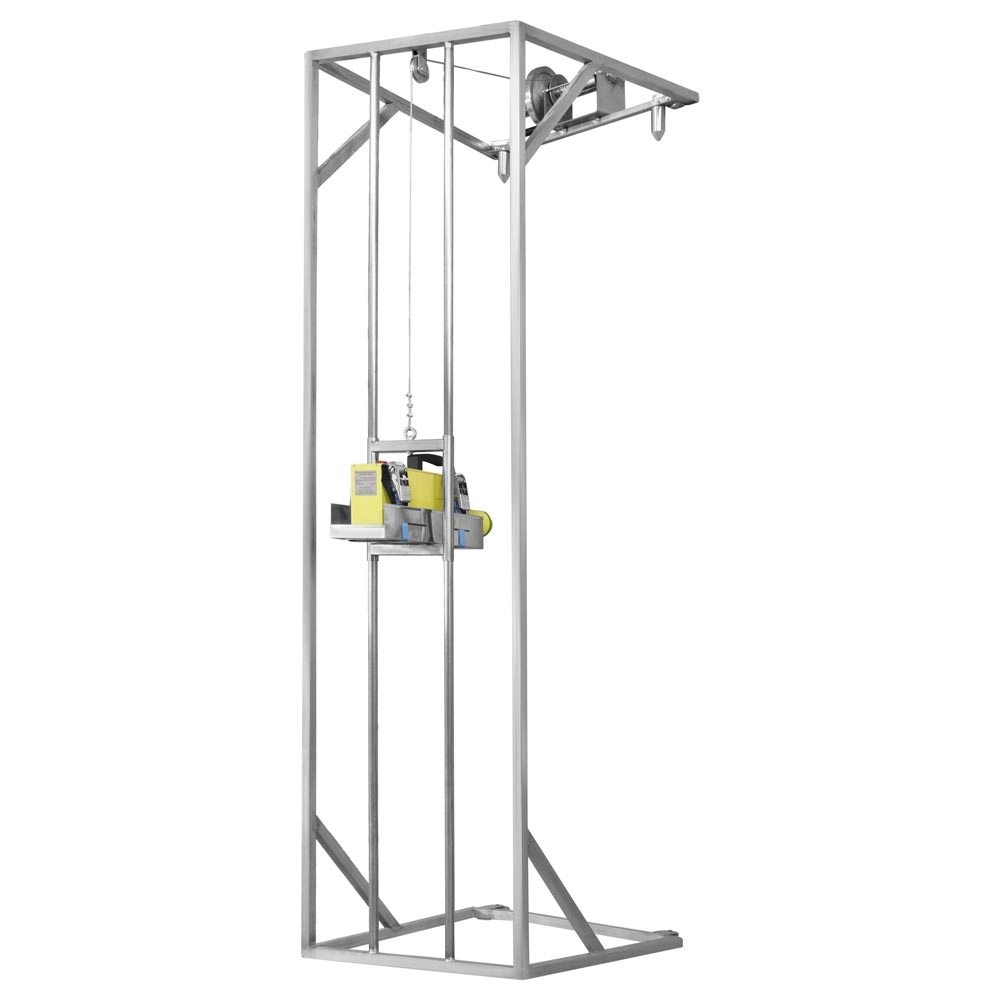

Технологическое приспособление для осуществления рентгеновского неразрушающего контроля нефтяных резервуаров. Устройство изготовлено в соответствии с ТУ 26.51.66-079-96651179-2018 и предназначено для контроля сварных швов стенок металлических сооружений с использованием рентгеновских аппаратов импульсного и постоянного действия.

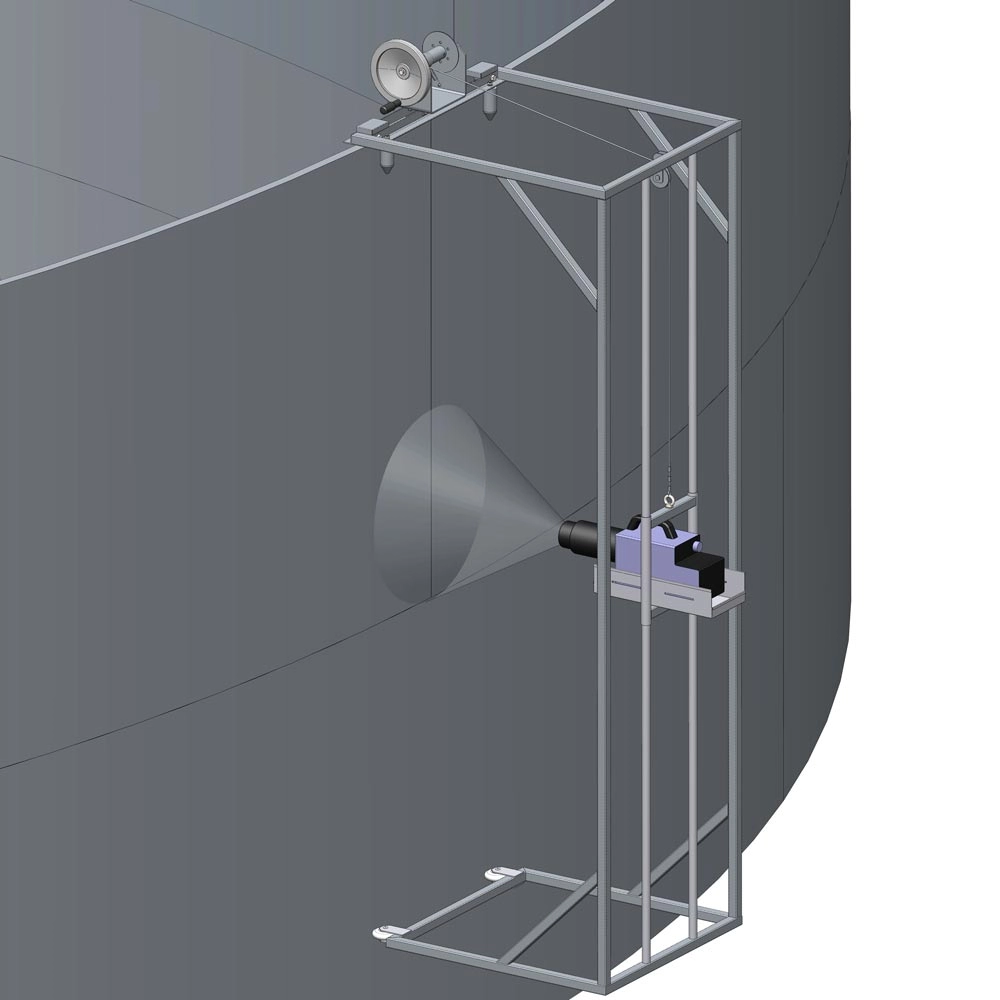

При контроле сварных швов тележка с закрепленным в каретке рентгеновским аппаратом навешивается на верхний торец монтируемых листов, сваренных и замкнутых в кольцо. С обратной стороны, с помощью магнитных держателей АРИОН МД-1/МД-4/МД-Т (в комплект поставки не входят), крепится радиографическая пленка. Конструкция легко перемещается в горизонтальной плоскости вдоль окружности резервуара благодаря роликам в верхней и нижней частях тележки. Перемещение в вертикальной плоскости происходит при помощи лебедочного механизма. Таким образом, можно осуществить контроль как горизонтальных, так и вертикальных сварных швов резервуаров. По мере наращивания высоты стенок резервуара, тележка перевешивается для просвечивания очередного яруса сварных швов.
Применение тележки АРИОН ТР-2 позволяет избежать возведения строительных лесов с внешней стороны резервуара, что экономит время и человеческие ресурсы. Кроме того, отпадает необходимость использования магнитных крепежных приспособлений для рентгеновских аппаратов.
| Параметр | Значение |
|---|---|
| Материал приспособления | нержавеющая сталь |
| Минимальный диаметр контролируемого резервуара , мм | 2000 |
| Максимальная толщина стенки контролируемого резервуара, мм | 30 |
| Габариты (ДхШхВ), мм | 985×403×572 |
| Масса, кг | 45 |
| Наименование | Кол-во, шт |
|---|---|
| Тележка резервуарная Арион ТР-2 | 1 |
| Паспорт | 1 |
