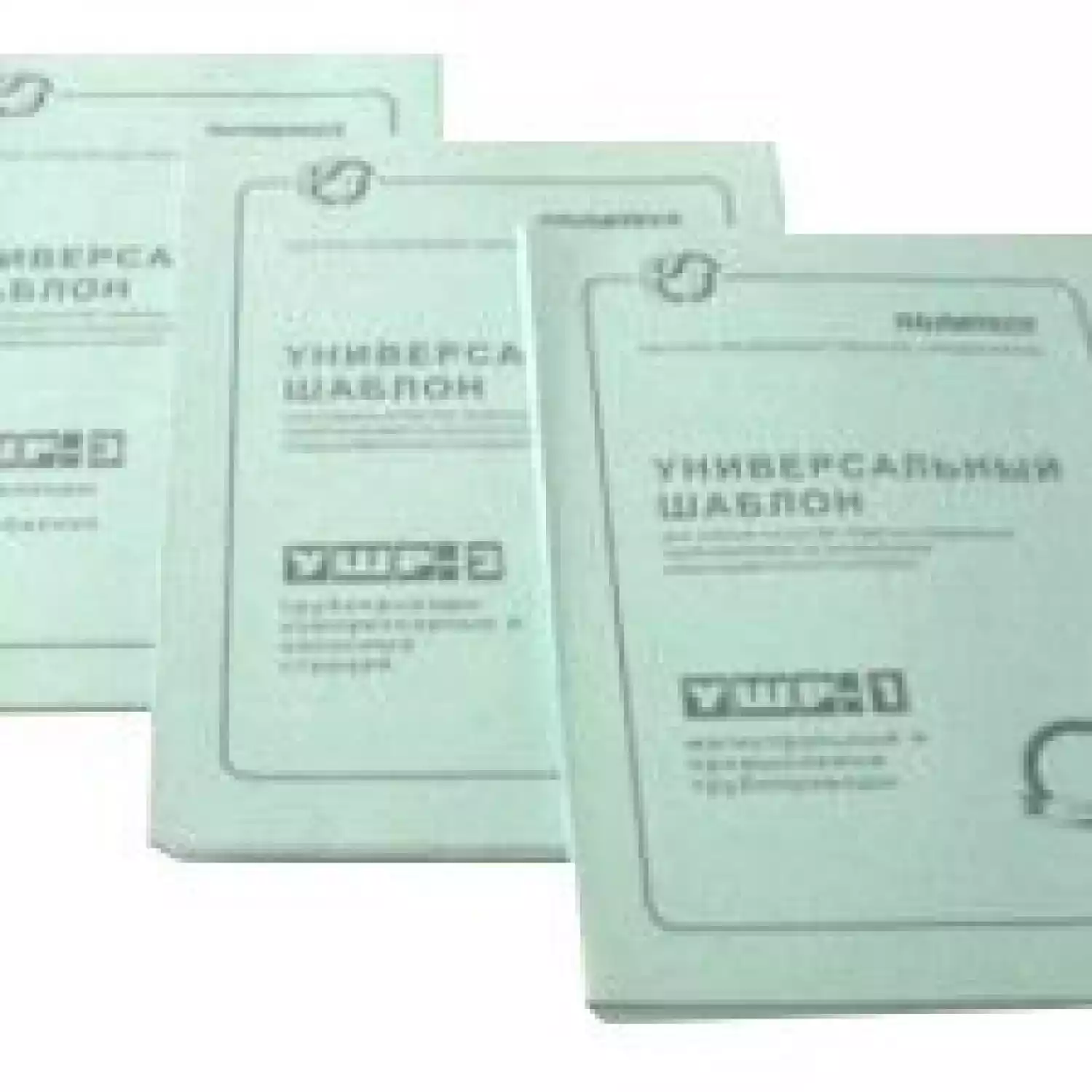

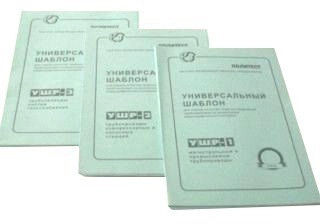

Универсальный шаблон инженера-радиографа (УШР) является вспомогательным инструментом для оценки качества сварных трубопроводов по результатам рентгенографического контроля.
Применение УШР при расшифровке рентгенографических снимков способствует точному, оперативному и объективному определению вида и размеров дефектов сварки. При этом обеспечивается однозначность трактовки норм дефектности сварных швов и предельно упрощается процесс расшифровки снимков.

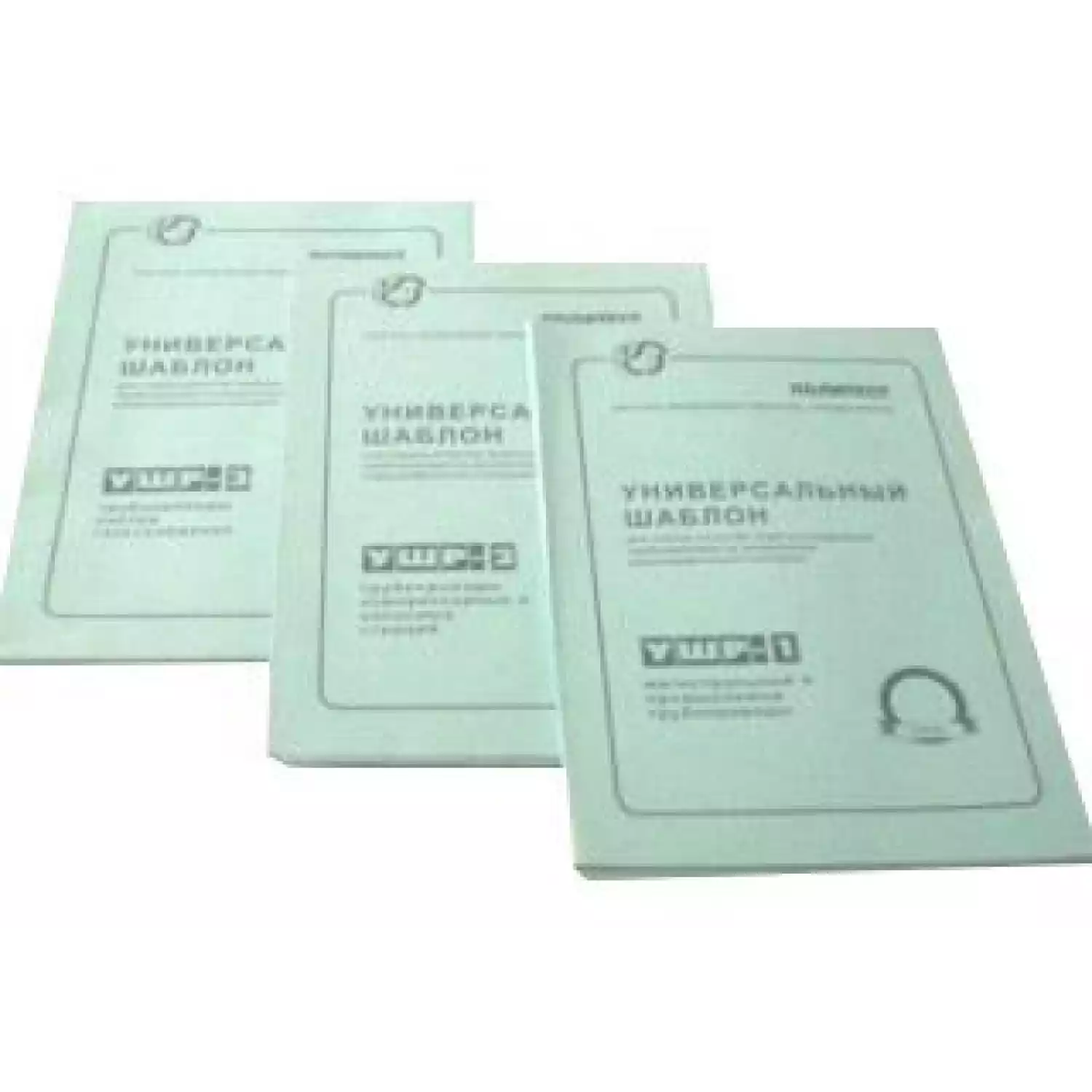

Комплект # 1 (УШР-1) позволяет производить расшифровку рентгенографических снимков и оценку качества сварных соединений магистральных и промысловых трубопроводов с диаметрами от 57 до 1420 мм и толщиной стенки 5 мм и более. Он разработан в соответствии по СНиП III.42-80 и ВСН 012-88. Комплект включает в себя 11 отдельных шаблонов, 10 из которых расчитаны на работу с рентгенографическими снимками сварных стыков трубопроводов 2-х типоразмеров по толщине стенки 5 и 6 мм, 7 и 8 мм, 9 и 10 мм, 11 и 12 мм, 13 и 14 мм, 15 и 16 мм, 17 и 18 мм, 19 и 20 мм, 21 и 22 мм, 23 и 24 мм, а 11-ый - на работу с трубопроводами толщиной 15 мм и более. При расшифровке снимков сварных стыков труб с дробным значением толщины стенки такие значения следует округлять до целых чисел, после чего пользоваться соответствующим шаблоном, например, при толщине стены трубы Т=8,7 мм необходимо использовать шаблон с Т=9 мм. Снимки сварных стыков трубопроводов, толщина стенки которых превышает 25 мм, оцениваются с применением шаблона 11 т.к. согласно ВСН 012-88 в этом случае допустимые размеры дефектов с дальнейшим увеличением толщины не увеличиваются.
Критерии оценки качества представлены на УШР в виде схематических изображений нормативных отрезков сварного шва с нанесенными на них одиночными дефектами или их группами. Описание различных дефектов производится в соответствии со СНиП III.42-80 и ВСН 012-88.
Комплект # 2 (УШР-2) позволяет производить расшифровку рентгенографических снимков и оценку качества сварных соединений трубопроводов компрессорных и насосных станций с диаметрами от 57 до 1420 мм и толщиной стенки 5 мм и более. Он разработан в соответствии с критериями оценки качества сварных соединений по ВСН 012-88.
Комплект включает в себя 6 отдельных шаблонов, 5 из которых рассчитаны на работу с рентгенографическими снимками сварных стыков трубопроводов 2-х типоразмеров по толщине стенки: 5 и 5 мм, 7 и 8 мм, 9 и 10 мм, 11 и 12 мм, 13 и 14 мм, а 6-ой - на работу с трубопроводами 15 мм и более.
При расшифровке снимков сварных стыков труб с дробным значением толщины стенки такие значения следует округлять до целых чисел, после чего пользоваться соответствующим шаблоном. Например, при толщине трубы Т=8.7 мм необходимо использовать шаблон с Т=9 мм.
Снимки сварных стыков трубопроводов, толщина стенки которых превышает 15 мм, оцениваются с применением шаблона 6 ( 15 мм и более),т.к. согласно ВСН 012-88 в этом случае допустимые размеры дефектов Ав, Ас, Вв, Вс, Да по длине не должны превышать 30 мм.
Критерии оценки качества представлены на УШР в виде схематических изображений нормативных отрезков сварного шва с нанесенными на них одиночными дефектами или их группами. Описание дефектов производится в соответствии с ВСН 012-88.
Комплект # 3 (УШР-3) предназначен для расшифровки рентгенографических снимков и оценки качества сварных соединений трубопроводов систем газоснабжения диаметром от 16 до 920 мм с толщиной стенки от 3 до 26 мм.
В соответствии с критериями оценки качества сварных швов по СНиП 3.05.02-88 "Газоснабжение" (изменение # 1 ); СНиП III.42-80, а также ГОСТ 7512-82 универсальный комплект УШР-3 состоит из 7-ми шаблонов, каждый из которых рассчитан на работу с рентгенографическими снимками сварных стыков трубопроводов следующих типоразмеров по толщине стенки: до 3 мм, свыше 3 до 5 мм, свыше 5 до 8 мм, свыше 8 до 11 мм, свыше 11 до 14 мм, свыше 14 до 20 мм, свыше 20 до 26 мм. Нормы качества сварных соединений трубопроводов с толщиной стенки свыше 26 мм в данном комплекте УШР-3 не приведены.
Критерии оценки качества, представленные на УШР нормированы по допустимой длине (ширине), суммарной длине в виде схематических изображений нормативных отрезков сварного шва с нанесенными на них одиночными дефектами или их группами. При этом описание дефектов производится в соответствии с требованиями ВСН 012-88.
