Переносной рентгеновский аппарат 0,3 СБК-180СП (панорамный)

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгеновский дефектоскоп, рентген аппарат портативный

Производитель: Россия

Серия: 0,3СБК

Модель: 0,3 СБК-180, 0,3 СБК-180С, 0,3 СБК-180П, 0,3 СБК-180СП

Гарантия: 12 месяцев

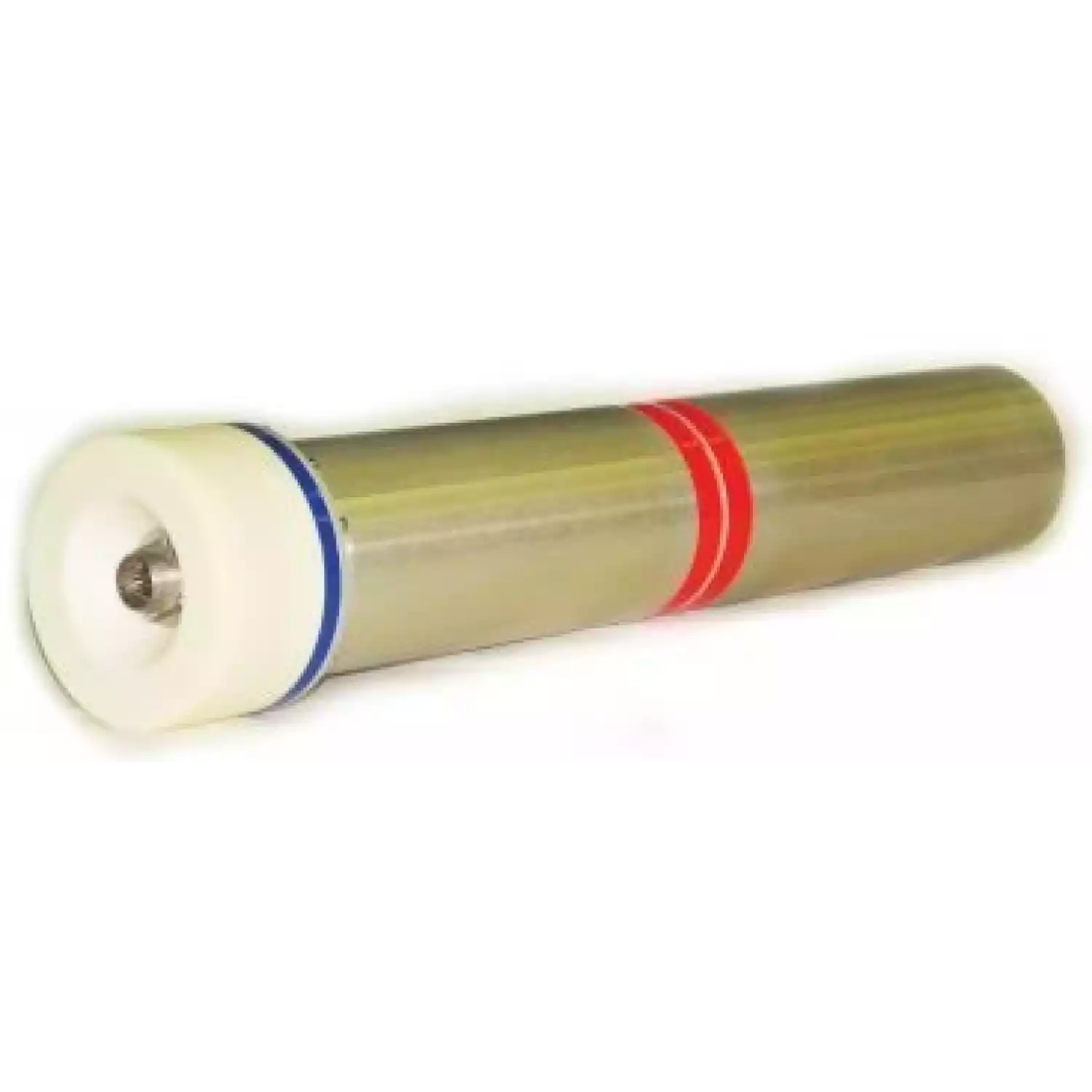

Аппарат рентгеновский переносной панорамный «0.3 СБК 180СП» предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Моноблок «0,3 СБК 180СП» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Моноблок аппарата полностью совместим с блоками (БПУ, ПДУ) и кабелями аппарата 0,3 СБК 160 С, единственное отличие заключается в необходимости перепрограммирования БПУ и ПДУ на диапазон напряжений рентгеновской трубки 50÷180 кВ. Аппарат предназначен для работы в диапазоне температур -40°÷+40°С.

Тележка-центратор для аппарата «0,3 СБК 180 СП»

Устройство предназначено для позиционирования аппарата внутри трубы диаметром от 150 до 630 мм.

Предельные значения параметров

Параметр	Значение
Мощность на аноде трубки, Вт	300
Анодное напряжение, кВ	180
Анодный ток, мА	3
Мощность в диапазоне 100÷180 кВ*, Вт	300

*В диапазоне от 100 кВ до 180 кВ характеристика по мощности – изоваттная.

Диапазон установок режимов работы рентгеновской трубки

Параметр	Значение
Анодное напряжение на рентгеновской трубке, кВ	50÷180
Ток анода рентгеновской трубки, мА	0,1÷3,0
Время экспозиции, сек	1 ÷998
Время задержки начала экспозиции, сек	0 ÷ 60

Дискретность установок режимов работы рентгеновской трубки

Параметр	Значение
Анодное напряжение, кВ	1,0
Анодный ток, мА	0,01
Время экспозиции, сек	1
Время задержки, сек	5

Рабочий пучок рентгеновского излучения

Круговой панорамный, в плоскости, перпендикулярной продольной оси моноблока, в соответствии с паспортом на рентгеновскую трубку типа 1БПК 12-200.

Параметр	Значение
Плоские углы при вершине	360˚ × 40˚

Мощность дозы рентгеновского излучения

Мощность дозы рентгеновского излучения при максимальном анодном напряжении и мощности на аноде на расстоянии 1 м в плоскости, перпендикулярной продольной оси аппарата и проходящей через фокусное пятно трубки – 0,7 Зв/ч.

Питание изделия

Питание изделия осуществляется от сети переменного тока или источника постоянного напряжения.

Параметр	Значение
Напряжение сети переменного тока, В	100 ÷ 240
Частота сети переменного тока, Гц	50÷60
Номинальное напряжение источника постоянного тока, В	24 ± 2
Потребляемая мощность, Вт, не более	450

Температура окружающей среды

Параметр	Значение
Рабочий диапазон температур, С	- 40 ÷ + 40°
Диапазон температур хранения, С	- 50 ÷ + 50°

Габаритные размеры основных частей изделия

Параметр	Значение
Габариты моноблока «0,3 CБК 180СП», мм	Ø120 × 610
Габариты блока питания и управления (БПУ) «0,3 CБК 180СП», мм	273×185×157
Габариты пульта дистанционного управления (ПДУ), мм	155 × 100 х 30
Длина соединительного кабеля (моноблок-БПУ), м	5
Длина кабеля ПДУ, м	25
Длина сетевого кабеля, м	2

Масса основных частей изделия

Части изделия	Вес, не более
Моноблок «0,3 СБК 180СП», кг	7,0
Блок питания и управления «0,3 СБК 180СП» (БПУ), кг	3,9
Пульт дистанционного управления (ПДУ), кг	0,4
Кабель соединительный (моноблок – БПУ), кг	0,7
Кабель ПДУ, кг	0,8
Кабель сетевой, кг	0,21
