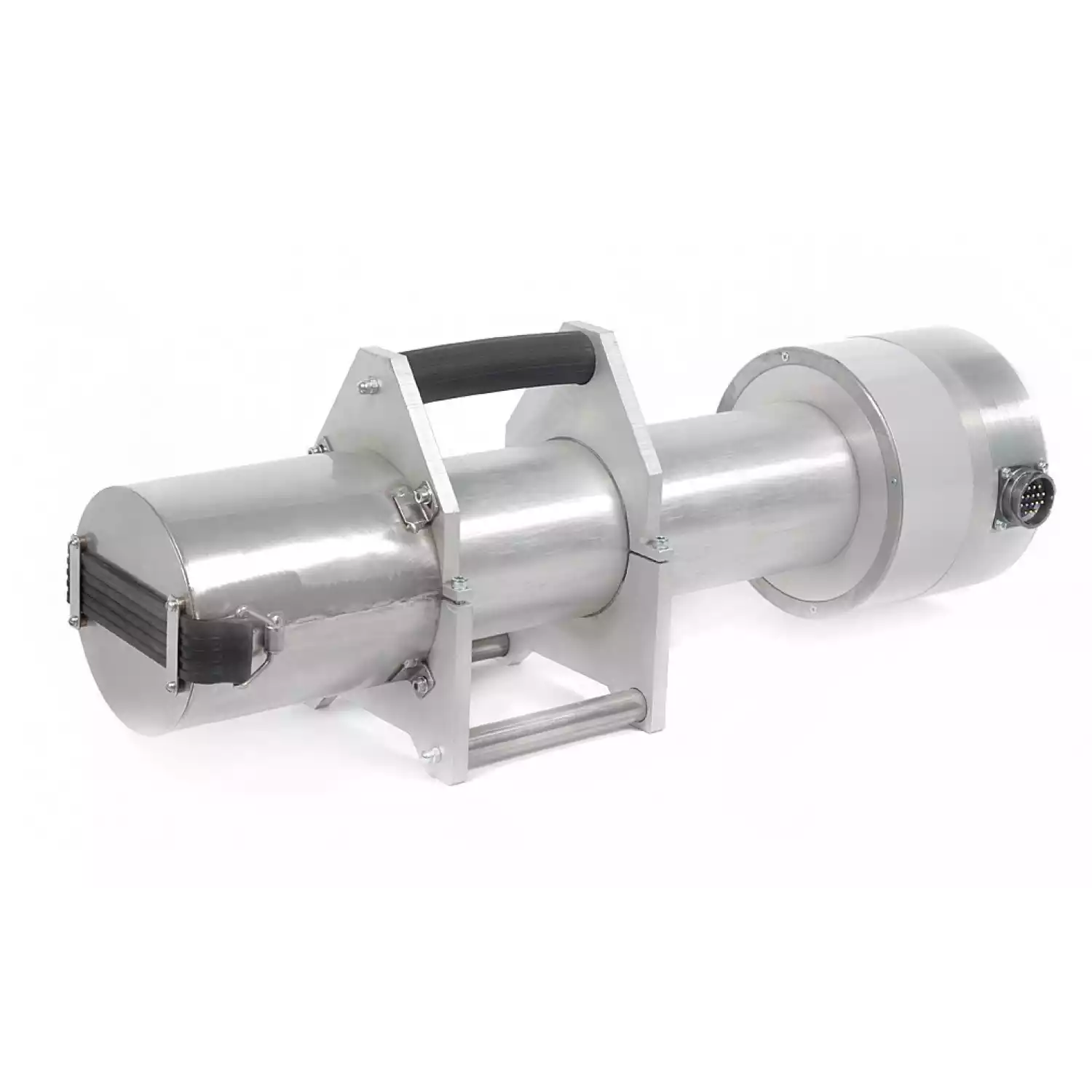

РПД-250 ИС «Игла» — переносной рентгеновский аппарат постоянного потенциала с торцевым выходом излучения. Предназначен для промышленной дефектоскопии. Диапазон анодного напряжения 100 – 250 кВ. Просвечиваемая толщина — до 40 мм по стали, при следующих условиях: Agfa D7+Pb, D=2, F=400 мм, 10 мин.
Наименование «Игла» аппарат РПД-250 ИС получил благодаря торцевому расположению выхода ионизирующего излучения. При этом телесный угол рентгеновской трубки составляет не менее 135°. Эти конструктивные особенности позволяют использовать устройство для решения различных задач контроля, требующих как направленного, так и панорамного просвечивания объектов.
Среди российских рентгенаппаратов с торцевым выходом излучения только РПД-250 ИС «Игла» и «Март-200» — постоянного типа действия. Однако максимальное значение напряжения на аноде у РПД-250 ИС выше и составляет 250 кВ. Это даёт возможность просвечивать объекты большей толщины и повышает производительность контроля.
Рентгеновский аппарат РПД-250 ИС «Игла» может использоваться для проверки качества сварных швов трубопроводов, листовых ипрофильных металлических заготовок, литых деталей и поковок изчёрных металлов. Аппарат может просвечивать строительно-монтажные сооружения, выполненные сваркой плавлением вразличных положениях: нижнем, вертикальном, потолочном.
Для направленной схемы просвечивания РПД-250 ИС можно ставить на штатив либозакреплять торцом непосредственно ктрубе приспособлением типа «ПАУК». Такое положение удобно, например, для контроля труб малого диаметра сбольшой толщиной стенки.
Для выполнения панорамного просвечивания сварного соединения аппарат помещают внутрь трубопровода на некотором расстоянии от шва в зависимости от диаметра трубы.
Крепление РПД-250 ИС «Игла» к трубе с помощью приспособления с магнитными опорами
Габариты моноблока РПД-250 ИС без опорных ручек и свинцовой заглушки
Конструктивно РПД-250 ИС «Игла» представляет собой излучатель, соединённый кабелем с блоком питания иуправления, от которого выведен портативный пульт для дистанционного управления аппаратом.
Герметичный моноблок излучателя имеет форму цилиндра и наполнен трансформаторным маслом. Источником излучения является рентгеновская трубка типа 0,1БПМ27-250 с заземлённым анодом и фокусным пятном номинальным диаметром 2,3 мм. Окно выхода излучения закрыто свинцовой заглушкой, которая обеспечивает защиту во время тренировки рентгеновской трубки.
2,3 мм
Диаметр фокусного пятна
Внутри моноблока излучателя РПД-250 ИС размещены трансформаторы и схема умножения высоковольтного высокочастотного источника питания рентгеновской трубки, высоковольтный делитель, изолирующий трансформатор накала трубки, схема питания накала и управляющей сетки, лавсано-бумажная изоляция.
Лицевая панель блока питания и управления
Разъёмы находятся на боковой стороне БПУ
Блок питания и управления РПД-250 ИС имеет металлический корпус с боковыми ручками, защищённый от пыли и брызг согласно IP65. Электронные компоненты внутри БПУ поддерживают стабильность напряжения на аноде и анодного тока в установленных пределах, управляют длительностью экспозиции, обеспечивают логику функционирования аппарата. На верхней части блока имеется сигнальный узел со световой и звуковой индикацией работы аппарата в режиме излучения.
Пульт ДУ во включенном состоянии
Пульт дистанционного управления представляет собой компактное устройство с платой микропроцессора в корпусе из металла, защищённом поIP65.
На лицевой стороне пульта ДУ находятся четырёхстрочный матричный дисплей, пузырьковая клавиатура и светодиоды «РЕНТГЕН» и«ОТКАЗ». На дисплее отображаются все текущие параметры: анодное напряжение, анодный ток, установленное время экспозиции и состояние замка безопасности.
Длина кабеля пульт-БПУ составляет 50 метров.
У анода рентгеновской трубки и в торце цилиндра установлены датчик контроля температуры масла и объёмный компенсатор теплового расширения масла. Температура корпуса, масла и анода во время работы РПД-250 ИС непрерывно контролируется тремя термореле с порогом +60 °С. Если температура анода повышается до +65 °С система защиты даёт команду к отключению аппарата.
Продолжительность непрерывной работы излучателя перед срабатыванием защиты по перегреву — около 30 мин при температуре воздуха +22 °С. Время экспозиции обычно варьируется от нескольких секунд до 5 мин. Перестановка или смена положения аппарата требует больше времени, что обеспечивает перерывы в работе, поэтому РПД-250 ИС способен функционировать в течение смены, не перегреваясь.
+60 °С
Рабочая температура анодного радиатора
Утепляющий чехол для БПУ входит в стандартную комплектацию аппарата
Рентгеновские аппараты серии РПД надёжно работают при температурах до -40°С, что подтверждается практикой их использования в полевых условиях. При отрицательных температурах на блок питания и управления следует надевать утепляющий чехол. При перерывах между включениями длительностью более 60 мин БПУ должен находиться в тёплом помещении. Если БПУ хранился при температуре ниже -10 °С, то перед включением он должен быть выдержан в тепле не менее часа.
Специально для проведения работ при низких температурах БПУ оснащён системой предварительного прогрева. Она включается при внутренней температуре воздуха ниже 0°С, и горит красный светодиод «ПРОГРЕВ». При достижении плюсовой температуры внутри блока индикатор становится зелёным, это означает что БПУ готов к работе.
Тренировку рентгеновской трубки РПД-250 ИС «Игла» нужно проводить после перерыва в работе аппарата более 12 часов, либо в случае появления сообщения «ПРОБОЙ» на дисплее пульта ДУ.
В блоке питания и управления предусмотрено 2 автоматических режима: полная тренировка продолжительностью около 10 мин и короткая — около 5 мин. Допустимо прекращение тренировки с помощью кнопки «СТОП» на таком значении анодного напряжения, которое не будет превышено при работе рентген аппарата.
При значительных перерывах в эксплуатации устройства, например, более двух недель, перед проведением контроля необходимо провести тренировку вручную. Для этого производителем рентгеновской трубки разработана специальная методика, которая включает прогрев и поэтапное увеличение напряжения с указанным соотношением времени экспозиции и пауз в минутах. Методику можно найти в руководстве по эксплуатации.

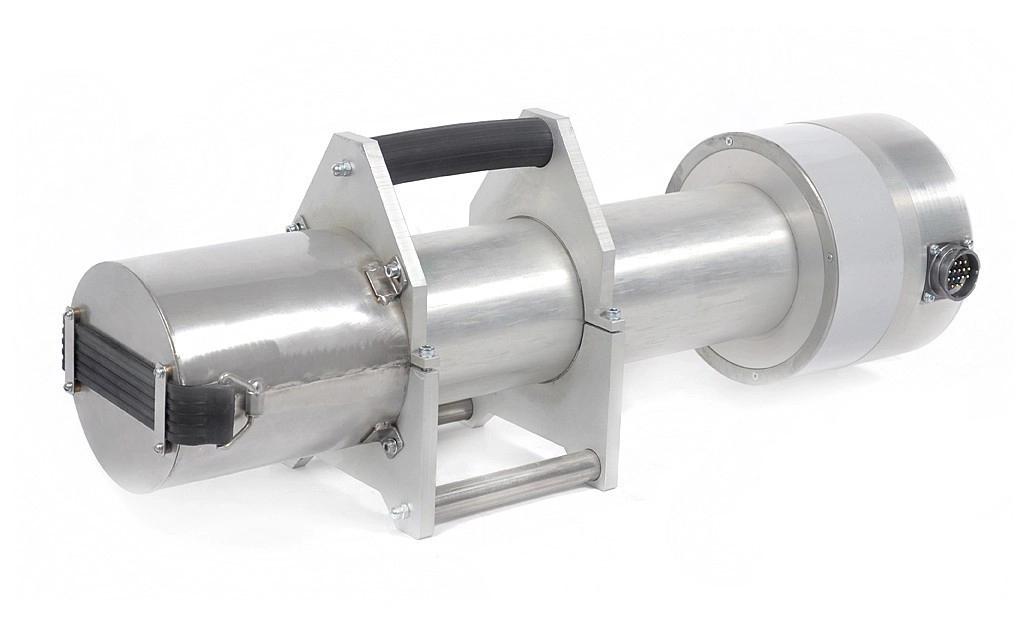

РПД-250 ИС со снятой свинцовой заглушкой

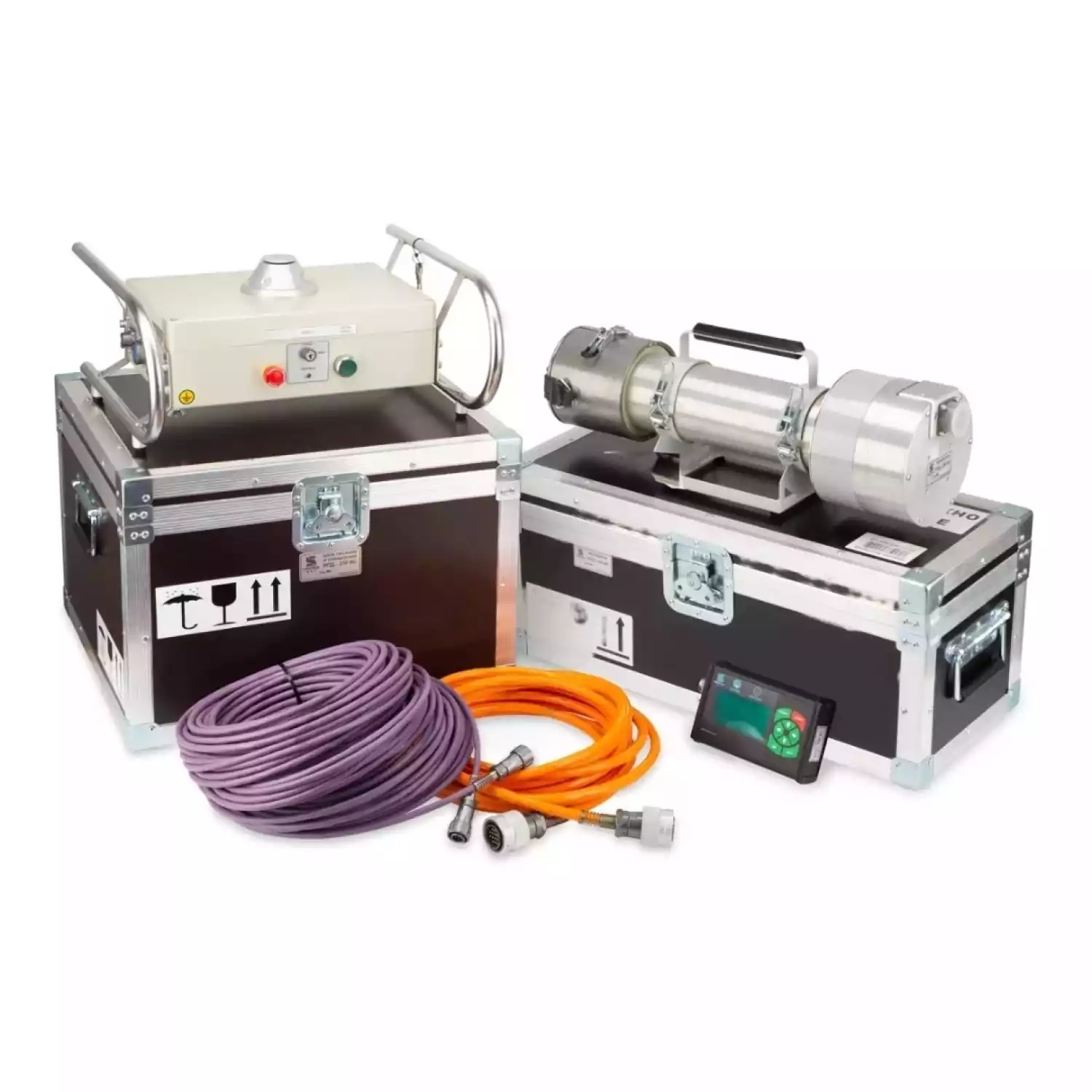

Состав рентгеновского аппарата РПД-250 ИС «Игла»
| Диапазон установок анодного напряжения | 100 – 250 кВ | ||
|---|---|---|---|
| Шаг установки анодного напряжения | 1 кВ | ||
| Диапазон установок анодного тока | 0,2– 1 мА | ||
| Шаг установки анодного тока | 0,01мА | ||
| Диапазон установок времени экспозиции | 1 – 998 с | ||
| Шаг установки времени экспозиции | 1 с | ||
| Тип рентгеновской трубки | 0,1БПМ27-250 | ||
| Диаграмма рабочего пучка рентгеновского излучения | прямая, коническая, направленная вдоль оси блока излучателя | ||
| Величина угла диаграммы направленности рентгеновского излучения | не менее 135° | ||
| Диаметр фокусного пятна | 2,3 мм | ||
| Максимальная анодная мощность | 100 Вт | ||
| Рабочая температура анодного радиатора | не более +60°С | ||
| Толщина просвечивания по стали, при условияхAgfa D7+Pb, D=2, F=400 мм, 10 мин | до 40 мм | ||
| Напряжение питания | ∼220±10% В | ||
| Частота напряжения питания | 50 Гц | ||
| Потребляемая мощность | не более 250 Вт | ||
| Условия эксплуатации | |||
| – температура окружающего воздуха | от -40 до +40°С | ||
| – относительная влажность воздуха | не более 80% при +25°С | ||
| – атмосферное давление | 84 – 107 кПа | ||
| Габариты блока излучателя | Ø 160×550 мм | ||
| Масса блока излучателя без ручки и свинцового кожуха | 8,4 кг | ||
| Масса свинцового кожуха | 2,2 кг | ||
| Габариты блока питания и управления | 470×405×215 мм | ||
| Масса блока питания и управления | 9,8 кг | ||
| Габариты пульта дистанционного управления | 180×111×46 мм | ||
| Масса пульта дистанционного управления | 0,6 кг | ||
| Длина соединительного кабеля БПУ-блок излучателя | 10 м | ||
| Масса соединительного кабеля БПУ-блок излучателя | 3 кг | ||
| Длина соединительного кабеля БПУ-пульт ДУ | 50 м | ||
| Масса соединительного кабеля БПУ-пульт ДУ | 3 кг | ||
