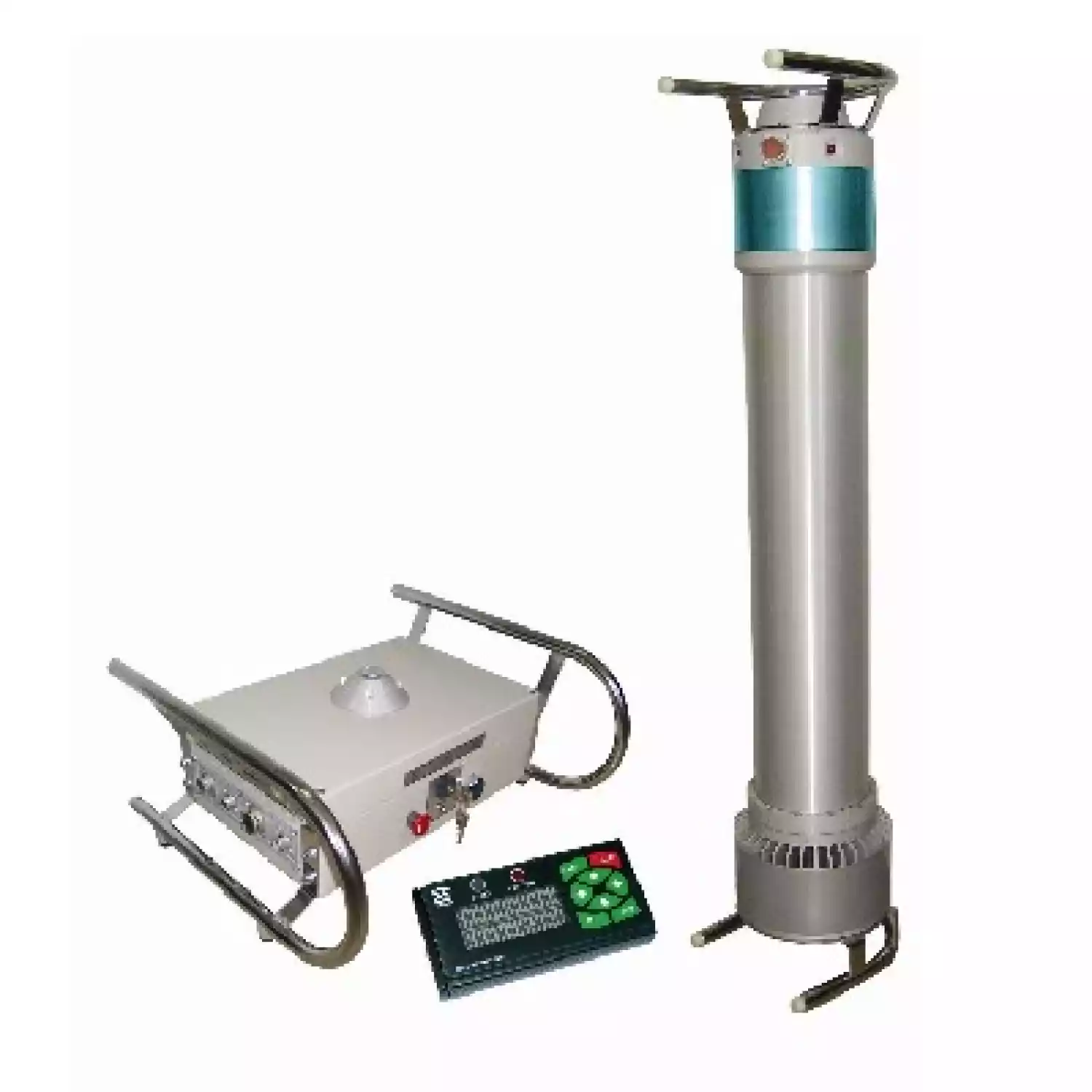

РПД-250 СП и РПД-250 СНП — переносные рентгеновские аппараты постоянного потенциала с панорамным выходом излучения. Предназначены для выполнения рентгеновского контроля как в производственных, так и в сложных полевых условиях. Надёжно работают при низких температурах. Диапазон анодного напряжения составляет 100 – 250 кВ. Просвечиваемая толщина — до 45 мм по стали в стандартных условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.
Рентгеновские аппараты РПД-250 СП и РПД-250 СНП используются для неразрушающего контроля различных промышленных изделий: трубопроводов и других конструкций цилиндрической формы, литых и кованых деталей из цветных и чёрных металлов. Для выполнения панорамного просвечивания сварных соединений аппарат помещают внутрь трубы с помощью специальных штативов-тележек. Для ограничения панорамной диаграммы излучения можно использовать совместимые муфты-коллиматоры.
Блок излучателя выполнен в герметичном неразъёмном корпусе. В качестве изолирующей среды используется трансформаторное масло. В широкой части расположен радиатор, а в более узкой размещены все функциональные узлы: рентгентрубка, схема умножения напряжения для питания трубки, трансформаторы, изоляция и температурные датчики.
Моноблок РПД-250 СП/СНП оснащается рентгеновской трубкой типа 1,5БПК14-300 с заземлённым анодом. Направление выхода рентгеновского излучения перпендикулярно оси моноблока излучателя. Форма пучка прямая, круговая, с углом 40°×360°.Максимальное значение постоянного напряжения на аноде составляет 250 кВ, а постоянного тока анода во время экспозиции — 5 мА. В диапазоне от 200 до 250 кВ аппараты обладают изоваттной характеристикой по анодной мощности с предельной величиной 1 000 Вт.
В широкой части моноблока РПД-250 СП/СНП расположен воздушный радиатор, охлаждаемый осевым вентилятором. Радиатор жёстко прикреплён к заземлённому аноду рентгеновской трубки для меньшего теплового сопротивления. Термодатчики с порогом +70 °С непрерывно контролируют температуру поверхности радиатора, анода трубки и трансформаторного масла. Повышение температуры анода до +75 °С считается недопустимым, и система защиты даёт сигнал к отключению устройства.
Если во время работы моноблок будет находиться в вертикальном положении, то рекомендуется устанавливать его радиатором вверх. Это обеспечивает лучшие условия охлаждения за счёт оптимизации конвективных потоков масла внутри блока излучателя. Такое положение позволяет достичь оптимального повторно-кратковременного режима по соотношению работа/пауза, поэтому возможно увеличение времени экспозиции.
Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя свинцовую заглушку. Тренировку рентгеновской трубки аппаратов РПД-250 СП и РПД-250 СНП следует проводить в следующих случаях: после значительного перерыва в работе аппарата, от 12 часов до 5 суток; при появлении признаков пробоя трубки или выводе соответствующего сообщения на дисплее БПУ или пульта ДУ.
Блок питания и управления предусматривает 2 автоматических режима:
Продолжительность цикла тренировки может быть увеличена при возникновении аварийных ситуаций в процессе или появлении сообщения «ПРОБОЙ». Возможно прекращение тренировки с помощью кнопки «СТОП» на таком значении анодного напряжения, которое не будет превышено при работе аппарата.
Окно выхода излучения во время тренировки трубки следует закрывать свинцовой хомут-диафрагмой
Рентгеновские аппараты серии РПД включены в перечень средств неразрушающего контроля качества сварных соединений, который формируется департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина в направлении просвечивания с флюоресцентными экранами. Для РПД-250 СП иРПД-250 СНП это значение составляет до 50 мм по стали.
Состав рентгеновского аппарата РПД-250 СП в стандартном исполнении
| Модель рентгеновского аппарата | РПД-250 СП | РПД-250 СНП |
|---|---|---|
| Диапазон установок анодного напряжения | 100 – 250 кВ | 80 – 250 кВ |
| Шаг установки анодного напряжения | 1кВ | 1кВ |
| Диапазон установок анодного тока | 1 – 5 мА | 0,5 – 5 мА |
| Шаг установки анодного тока | 0,01мА | 0,01мА |
| Диапазон установок времени экспозиции | 1 – 998 с | 1 – 998 с |
| Шаг установки времени экспозиции | 1 с | 1 с |
| Тип рентгеновской трубки | 1,5БПК11-300 | 1,5БПК11-300 |
| Диаграмма рентгеновского излучения | прямая, круговая (панорамная), направленная перпендикулярно оси блока излучателя | |
| Величина углов диаграммы излучения | не менее 40°×360° | не менее 40°×360° |
| Размер фокусного пятна | Ø 5 мм | Ø 5 мм |
| Максимальная анодная мощность | 1 000 Вт | 1 000 Вт |
| Рабочая температура анодного радиатора | не более +75 °С | не более +75 °С |
| Толщина просвечивания по стали, при условияхAgfa D7+Pb, D=2, F=700 мм, 10 мин | до 45 мм | до 45 мм |
| Напряжение питания | ∼220±10% В | ∼220±10% В |
| Частота напряжения питания | 50 Гц | 50 Гц |
| Потребляемая мощность | не более 1 400 Вт | не более 1 400 Вт |
| Условия эксплуатации | ||
| – температура окружающего воздуха | от -40 до +40°С | от -40 до +40°С |
| – относительная влажность воздуха | не более 80% при +25°С | не более 80% при +25°С |
| – атмосферное давление | 84 – 107 кПа | 84 – 107 кПа |
| Габариты моноблока излучателя | Ø 255×1 045 мм | Ø 215×1 050 мм |
| Масса моноблока излучателя | 22,6 кг | 24,3 кг |
| Габариты блока питания и управления | 465×405×220 мм | 465×400×215 мм |
| Масса блока питания и управления | 9,5 кг | 13 кг |
| Габариты пульта дистанционного управления | 165×110×45 мм | 160×65×55 мм |
| Масса пульта дистанционного управления | 4,1 кгс кабелем | 2,2 кг с кабелем |
| Габариты сигнальной лампы | — | Ø 85×75 мм |
| Масса сигнальной лампы | — | 0,6 кг с кабелем |
| Длина соединительного кабеля БПУ-моноблок | 20 м | 20 м |
| Длина соединительного кабеля БПУ-пульт ДУ | 50 м | 50 м |
| Длина соединительного кабеля БПУ-лампа | — | 10 м |
