Стационарные рентгеновские аппараты с жидкостным охлаждением серии «Витязь»

Под заказ
Артикул: 405216
Рентгеновские аппараты серии «Витязь» с сетевым питанием и микропроцессорным управлением предназначены для проведения дефектоскопии в стационарных условиях
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Стационарные рентгеновские аппараты с жидкостным охлаждением серии «Витязь»

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп

Производитель: Россия

Серия: Витязь

Модели: Витязь 120, 160, 180, 200, 250

Описание: рентгеновский дефектоскоп постоянного потенциала

Гарантия на стационарные рентгеновские аппараты с жидкостным охлаждением серии «Витязь»: 12 месяцев

Назначение прибора:

Рентгеновские аппараты серии «Витязь» с сетевым питанием и микропроцессорным управлением предназначены для проведения дефектоскопии в стационарных условиях.

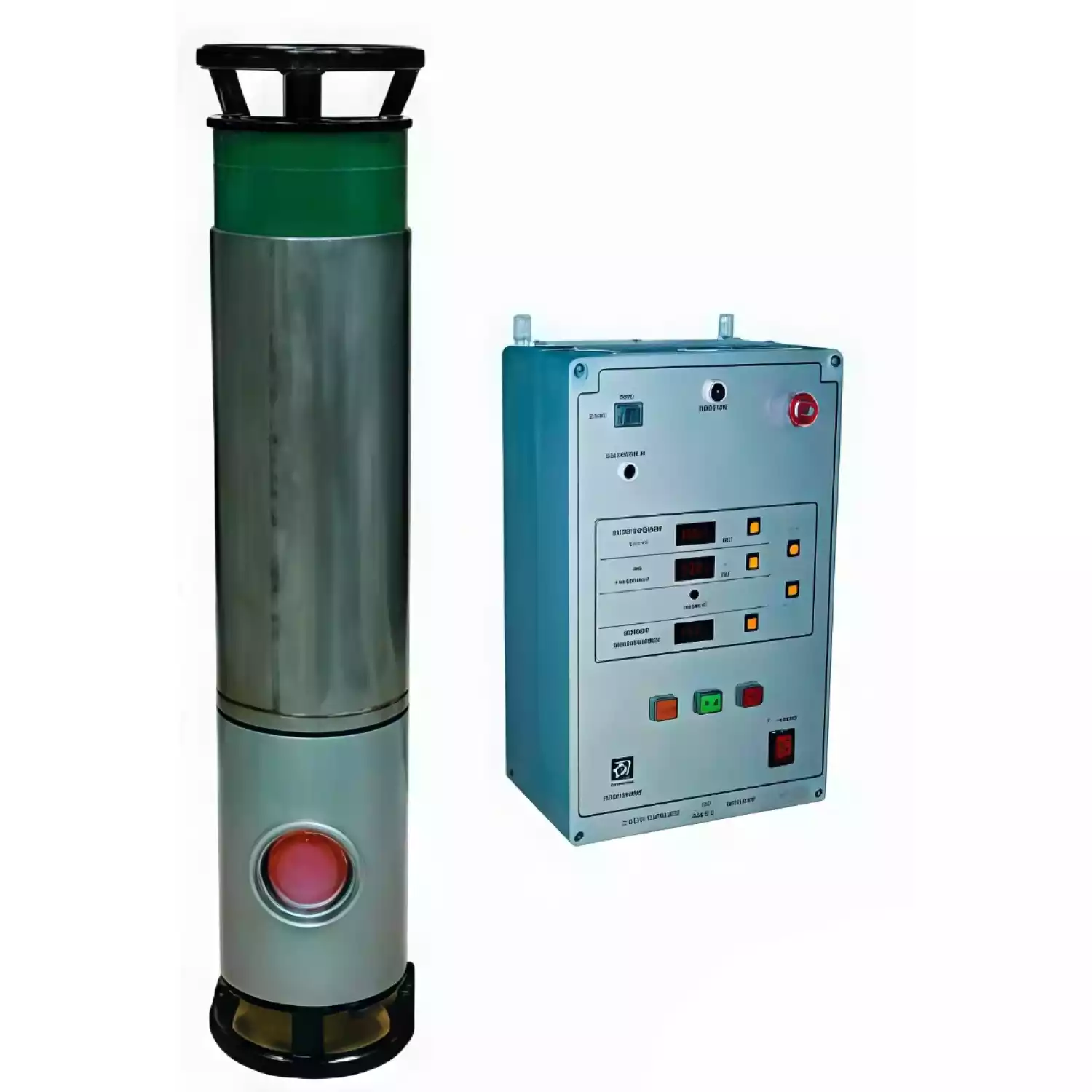

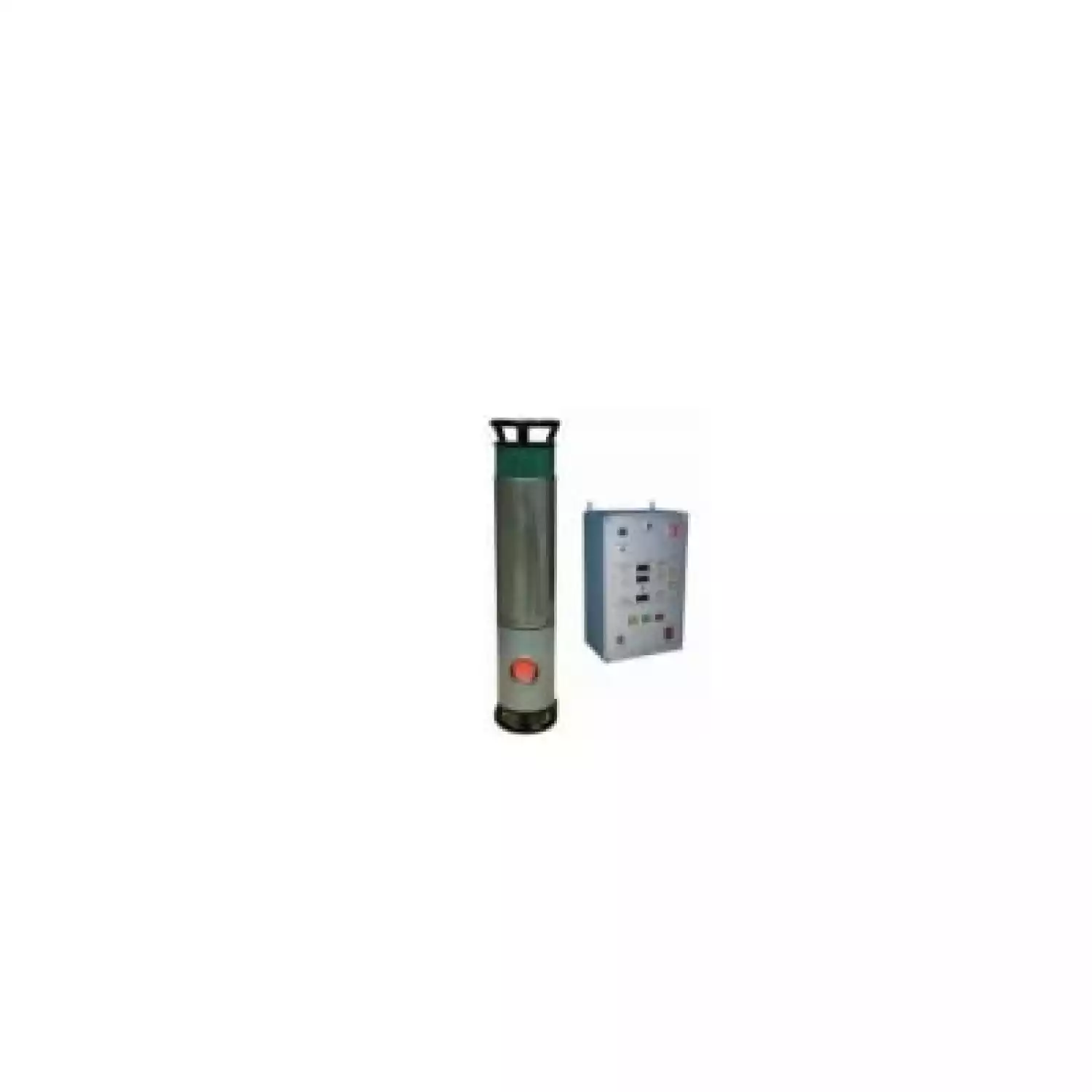

Моноблок представляет собой алюминиевый цилиндрический корпус с размещенными внутри стеклянной рентгеновской трубкой с заземленным анодом и высоковольтным высокочастотным источником питания. Блок залит трансформаторным маслом под вакуумом, имеет штуцеры для подключения внешней системы жидкостного охлаждения (водопровод или автономная система жидкостного охлаждения) и соединяется с блоком питания и управления гибким низковольтным кабелем длиной от 1 до 25 м, по желанию заказчика.

Особенности аппратов:

Блок питания и управления содержит все функциональные узлы силовой электроники и микропроцессорную плату управления и защиты. Блок обеспечивает принудительное воздушное охлаждение силовой электроники встроенным вентилятором, собран в прямоугольном корпусе с разъемами для подключения:

  • кабеля сетевого питания;
  • соединительного кабеля к моноблоку;
  • кабеля цепей блокировки;
  • кабеля цифрового управления (интерфейс RS-232 или RS-485);
  • кабеля сигнальной лампы "Рентген";
  • кабеля управления автономной системой жидкостного охлаждения.

Управление аппаратом стандартно осуществляется от удаленного компьютера по последовательному интерфейсу (RS-232 или RS-485). Однако, оно может быть заменено управлением от выносного пульта управления с ЖКИ дисплеем, поставляемого по желанию заказчика.

Технические характеристики рентгеновских аппаратов:

Модель

Витязь 120

Витязь 160

Витязь 180

Витязь 200

Витязь 250

Глубина просвечивания, мм (Fe), до

18

22

32

40

50

Глубина просвечивания, мм (Al), до

80

100

140

160

200

Макс. напряжение трубки, кВ

120

160

180

200

250

Мощность в фокусном пятне, Вт, до

300

300

1000

1000

1000

Диапазон установки анодного напряжения, кВ, шаг 1 кВ

10 ÷ 120

10 ÷ 160

10÷180

10 ÷ 200

10 ÷ 250

Диапазон установки анодного тока, мА, шаг 0,1 мА

0,5 ÷ 2,5

0,5 ÷ 2

0,5 ÷ 7,5

0,5 ÷ 7,5

0,5 ÷ 7,5

Vвых. на уст. высокое напряжение, кВ/сек

25

25

25

25

25

Размер фокусного пятна, мм, не более

0,6 х 0,6

0,8 х 0,8

2 х 2

2 х 2

2,8 х 3

Угол излучения,

40 х 60

Пульсации анодного тока и напряжения на частоте 100 Гц, на максимальной мощности, %, не хуже

0,1

0,1

0,2

0,2

0,25

Масса моноблока, кг

13

16

18

18

24

Диаметр моноблока, мм

118

140

140

140

180

Длина моноблока, мм

555

620

640

640

805

Размеры блока питания и управления, мм

415 х 250 х 200

Питание (однофазная сеть переменного тока)

220 В, 50 Гц

Тип рентгеновской трубки

0,6-3БДМ29-125

0,32БПМ22-160

1,2БПК21-200

1,2БПК21-200

1,8БПК11-300



Комплект поставки аппаратов:

  • Моноблок излучателя
  • Выносной пульт управления
  • Комплект кабелей
  • Сигнальная лампа "Рентген" с кабелем.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
