Хомут-диафрагма XRS МП для панорамных рентгеновских аппаратов серии Eresco изготавливается из свинца и нержавеющей стали согласно ТУ 4276-037-96651179-2015. Выпускается в трех исполнениях: без окна, с окном или с окном, которое закрывается заглушкой (заглушка может быть как глухой, так и с окном).

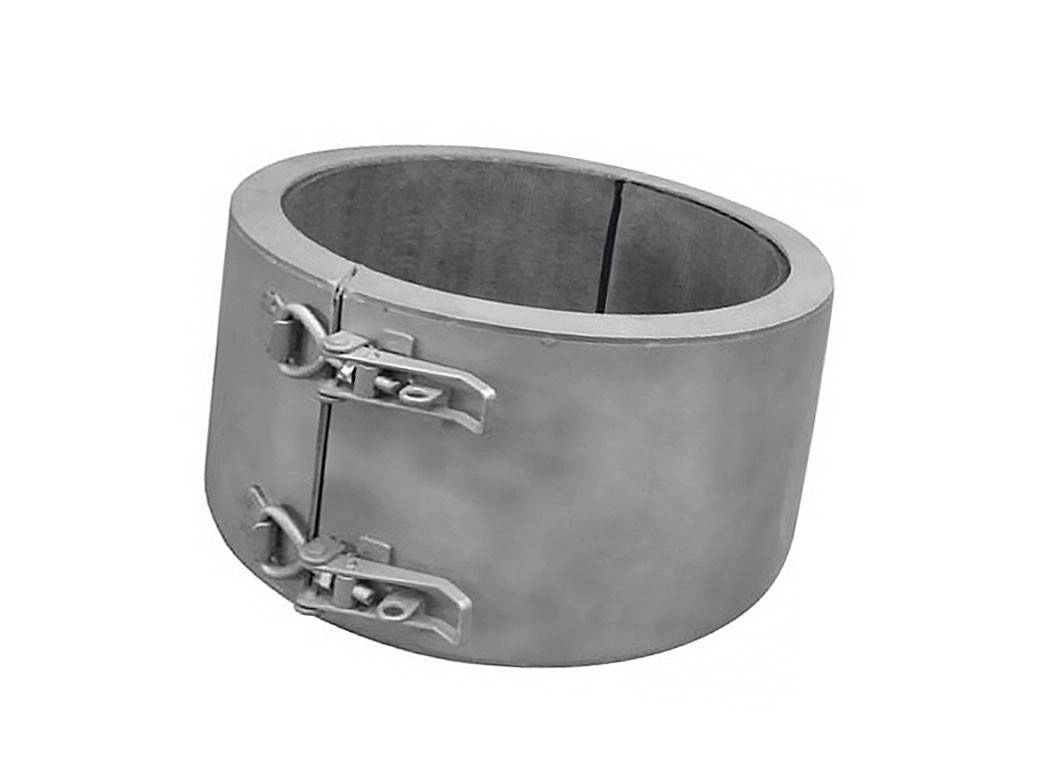

Исполнение без окна. Полностью перекрывает рентгеновское излучение.
Исполнение с окном. Сужает рентгеновское излучение, формируя направленный рабочий пучок фотонов.
Исполнение с окном с возможностью использования заглушек. Заглушка без окна перекрывает излучение, заглушка с окном дополнительно сужает телесный угол излучения.
Основным назначением хомут-диафрагмы XRS МП является формирование апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Таким образом, применение хомут-диафрагмы целесообразно в случае необходимости проведения радиографического контроля панорамным рентгеновским аппаратом в режиме фронтального (направленного) просвечивания.

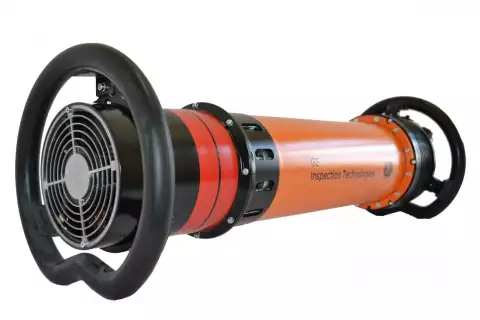

Диапазон излучения для панорамного рентгеновского аппарата Eresco 32. Телесный угол излучения составляет 40° × 360°.
Формирование апертурой хомут-диафрагмы XRS МП-60/Eresco 32 направленного пучка излучения с телесным углом 40° × 60°.
Кроме того, хомут-диафрагму XRS МП целесообразно использовать для:

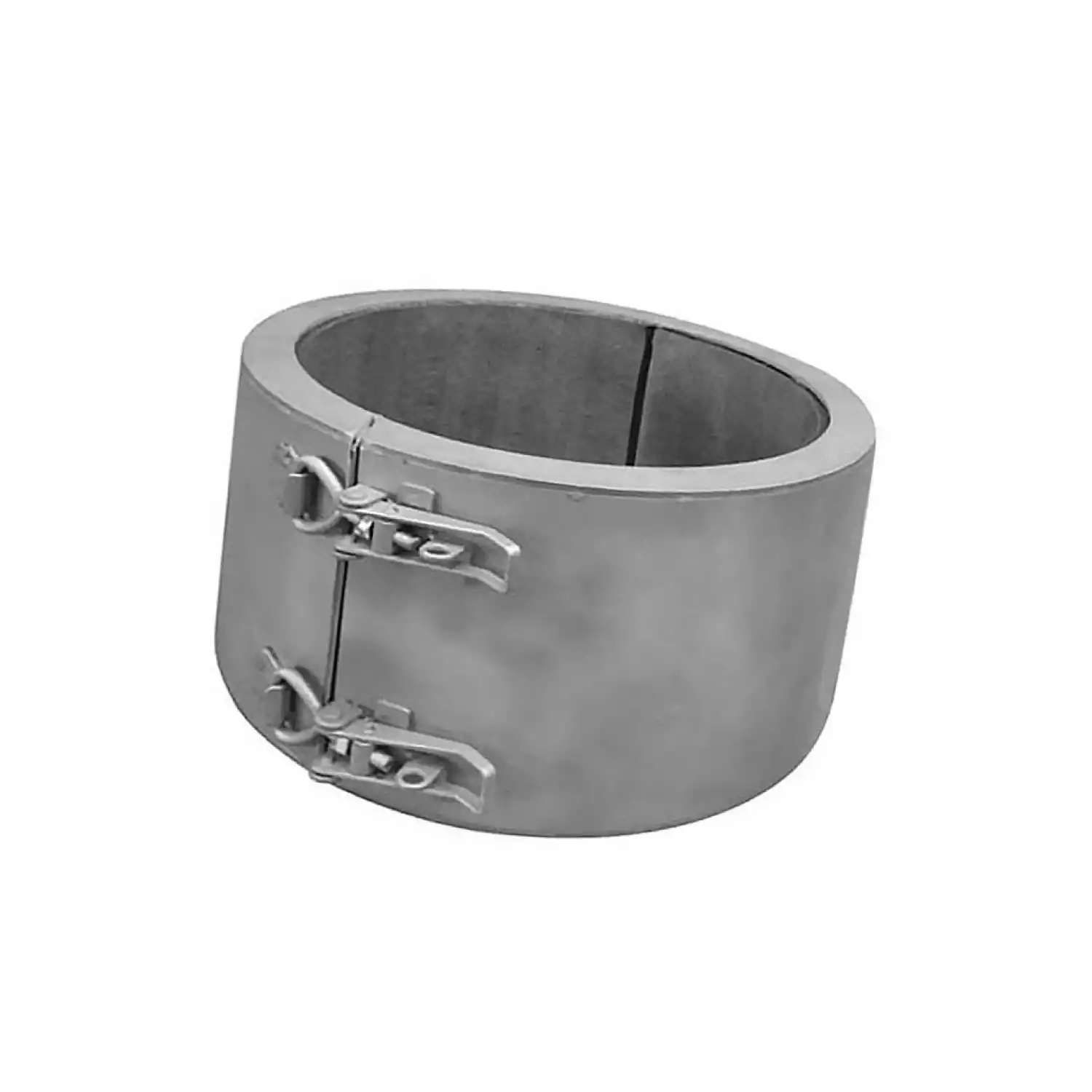

Хомут-диафрагма XRS МП устанавливается на моноблок излучателя и надежно закрепляется двумя фиксаторами. Резиновая прокладка обеспечивает плотность примыкания хомута к корпусу рентгеновского аппарата и значительно снижает вероятность повреждения его лакокрасочного покрытия. Заглушка диафрагмы закрепляется двумя барашковыми винтами. Никаких дополнительных инструментов не требуется.
Устройство хомут-диафрагмы XRS МП
Хомут-диафрагма XRS МП изготавливается для рентгеновских аппаратов Eresco 32 MF4 и Eresco 52 MF4, с учетом их технических характеристик и режимов работы. Возможно также производство модификаций для панорамных рентгеновских аппаратов типа Raytest, Site-X, Радон, РПД и др.
Стандартно хомут-диафрагма XRS МП выпускается с телесными углами раскрытия пучка излучения 40° × 60° или 40° × 90°. Размер проекции излучения не зависит от модели рентгеновского аппарата, только от углов раскрытия излучения и от фокусного расстояния.
| Внешний вид | Маркировка | Телесный угол раскрытия пучка излучения | Размер проекции излучения при фокусном расстоянии 700 мм |
| Модификация без окна | |||
 |
XRS МП-0/Eresco 32 XRS МП-0/Eresco 52 |
— | — |
| Модификация с окном без заглушки | |||
 |
XRS МП-60/Eresco 32 XRS МП-60/Eresco 52 |
40° × 60° | 500 × 800 мм |
| XRS МП-90/Eresco 32 XRS МП-90/Eresco 52 |
40° × 90° | 500 × 1400 мм | |
| Модификация с окном и с заглушкой* | |||
 |
XRS МП-0-60/Eresco 32 XRS МП-0-60/Eresco 52 |
40° × 60° | 500 × 800 мм |
| XRS МП-0-90/Eresco 32 XRS МП-0-90/Eresco 52 |
40° × 90° | 500 × 1400 мм | |
| Модификация с окном и 2 заглушками (одна глухая и одна с окном)** | |||
 |
XRS МП-0-90-60/Eresco 32 XRS МП-0-90-60/Eresco 52 |
40° × 90° (без заглушки) 40° × 60° (с заглушкой с окном) |
500 × 1400 мм (без заглушки) 500 × 800 мм (с заглушкой с окном) |
* 0 в маркировке означает перекрытие излучения при использовании глухой заглушки.
** Заглушка без окна используется для перекрытия излучения, заглушка с окном — для формирования апертурой диафрагмы направленного рабочего пучка излучения с заданным телесным углом.
По заказу возможно изготовление изделий с другими углами раскрытия пучка излучения, отличными от стандартных значений. В том числе возможно отсекание не только угла 360°, но и угла 40°. Примером такого индивидуального исполнения является хомут-диафрагма XRS МП-0-20/8,5-38/8,5/Eresco 32, где 38° × 8,5° — угол раскрытия пучка излучения без использования заглушки, 20° × 8,5° — угол раскрытия пучка излучения при использовании заглушки с окном.
Формирование апертурой хомут-диафрагмы XRS МП-0-20/8,5-38/8,5/Eresco 32 направленного пучка излучения с телесным углом 38° × 8,5° (без заглушки).
Для одной и той же модели рентгеновского аппарата возможно изготовление хомут-диафрагм с разными толщинами свинцового слоя. В таком случае толщина свинца (в мм) указывается в скобках в маркировке изделия, например, XRS МП-0-60 (10)/Радон-250 и XRS МП-0-60 (4)/Радон-250.
| Наименование параметра | Значение для XRS МП-60/Eresco 52 |
| Материал | нержавеющая сталь, свинец |
| Свинцовый эквивалент | 14 мм |
| Размер окна (В × Ш) | 89 × 118 мм |
| Углы раскрытия пучка излучения | 40 × 60° |
| Высота хомут-диафрагмы | 130 мм |
| Внутренний диаметр хомут-диафрагмы | 200 мм |
| Наружный диаметр хомут-диафрагмы | 240 мм |
| Габаритные размеры (Д × Ш × В) | 265 × 240 × 130 мм |
| Масса, не более | 15 кг |
Значения параметров приведены в качестве примера и зависят от конкретного исполнения хомут-диафрагмы.
| Наименование | Количество |
| Хомут-диафрагма XRS МП для р/а Eresco | 1 шт. |
| Заглушка свинцовая (опционально) | 1 шт. |
| Паспорт и РЭ | 1 экз. |
