Аппаратно-программный комплекс для оцифровки радиографических снимков КАРАТ РС35

Под заказ
Артикул: 430916
Ньюком-НДТ
Аппаратно-программный комплекс КАРАТ РС35 (АПК КАРАТ РС35) – современное, технологичное и экономичное решение для оцифровки радиографических снимков, как листовых, так и рулонных (длиной до 5 м).
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Аппаратно-программный комплекс для оцифровки радиографических снимков КАРАТ РС35

Аппаратно-программный комплекс КАРАТ РС35 (АПК КАРАТ РС35) – современное, технологичное и экономичное решение для оцифровки радиографических снимков, как листовых, так и рулонных (длиной до 5 м).

АПК КАРАТ РС35 состоит из:

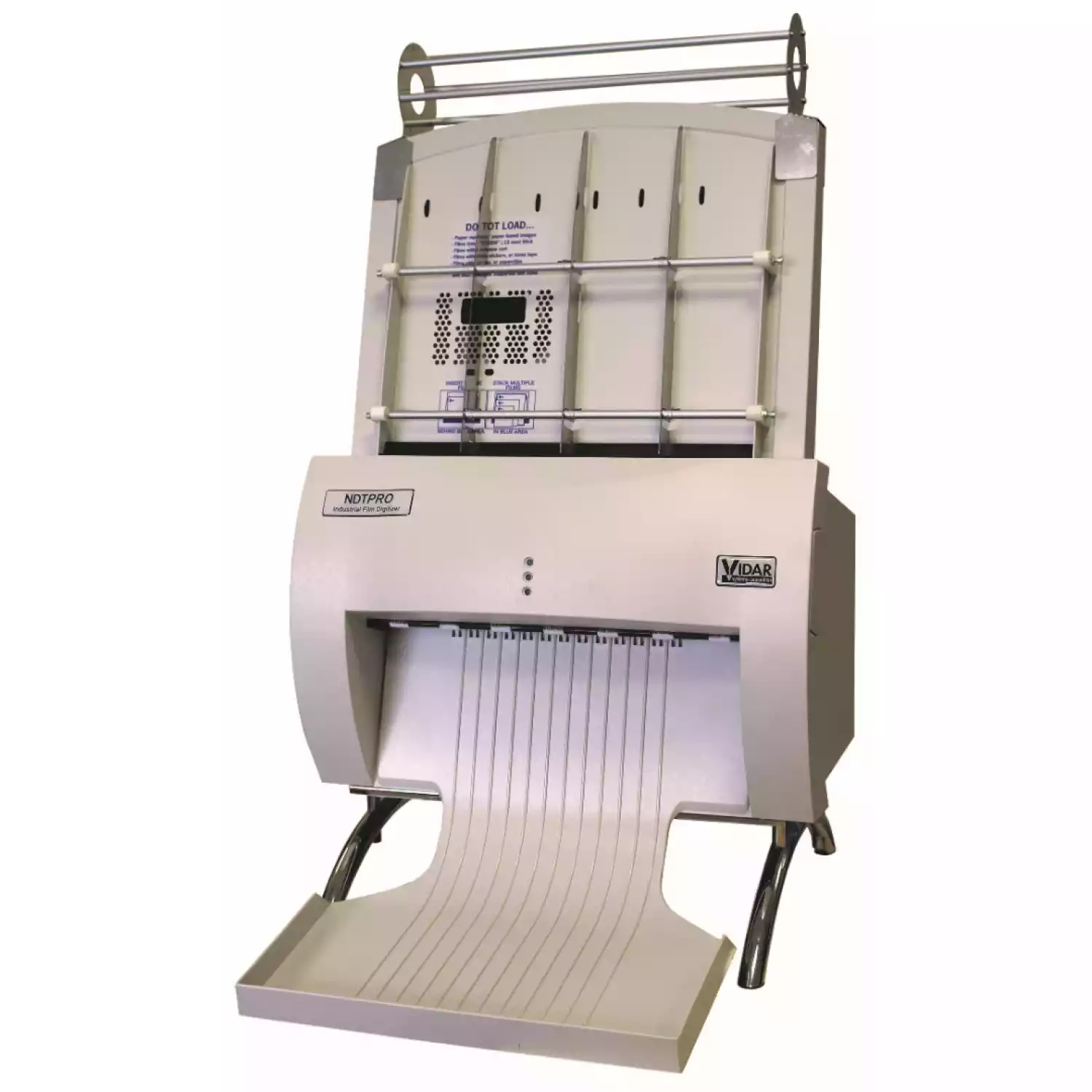

  • промышленного оцифровщика радиографических снимков VIDAR NDT PRO с автоподатчиком листовых снимков;
  • стационарного ПК или ноутбука;
  • устройства для подачи рулонных снимков;
  • программного обеспечения X-Vizor (разработанного ООО «Ньюком-НДТ» - свидетельство о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г.) с HASP-ключом защиты.

Оцифровщик VIDAR NDT PRO, входящий в состав АПК КАРАТ РС35, разработан для промышленного неразрушающего контроля и отвечает самым высоким требованиям нефтегазовой, авиационно-космической, нефтехимической, атомной, судостроительной и других отраслей промышленности.

АПК КАРАТ РС35 позволяет получать цифровые радиографические изображения высокого качества.

АПК КАРАТ РС35 соответствует стандарту ISO 14096 для классов DB и DS (в режиме накопления), удовлетворяет требованиям РД Транснефть и СТО Газпром.

Отличительные особенности оцифровщика КАРАТ РС35:

  • В сканере установлены полупроводниковая ПЗС-матрица высокого разрешения HD-CCD™ и легко заменяемая мощная светодиодная лампа (LED), рассчитанная на длительный срок службы.
  • Оцифровка радиографических снимков с оптической плотностью от 0,5 до 4,0 (класс DB - в соответствии с ISO 14096) и – в режиме накопления – от 0,5 до 4,5 (класс DS - в соответствии с ISO 14096).
  • Пространственное разрешение – 11 пар линий на мм с геометрической точностью (не хуже) 1% или 2 пикселя (смотря какое значение больше) по обеим осям.
  • Оцифровывает снимки от 6 до 35 см в ширину и от 20 до 500 см в длину.
  • Оцифровывает в пакетном режиме до 25 листовых снимков смешанного размера без их предварительной сортировки, что значительно повышает производительность.
  • Оцифровывает несколько узких (и длинных) снимков одновременно (параллельно).

Основные возможности программного обеспечения X-Vizor:

  • 16-бит (65536 градаций/уровней серого) в формате XVZ, поддержка форматов DICONDE, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит) и др.;
  • ведение архивов и баз данных;
  • измерение линейных размеров дефектов, расстояний между дефектами и вычисление площади дефектов;
  • внесение полученных размеров объектов в протокол контроля с выдачей заключений в соответствии с нормативными документами (НД):
    • СТО Газпром 2.2-4-083-2006
    • РД Транснефть 25.160.10-КТН-016-15
    • РД МГ Бованенково-Ухта
    • ГОСТ 23055 + ГОСТ 7512

АПК КАРАТ РС35 существенно помогает дефектоскописту, автоматизированно выполняя следующие действия:

  • поиск и определение параметров некоторых классов дефектов (поры, шлаки и некоторые др.);
  • оценка снимка на соответствие требованиям НД (расположение шва, эталонов, оптических плотностей и др.);
  • отбраковка и выдача заключения в соответствии с НД;
  • просмотр, окончательное редактирование и печать формы заключения.

Технические характеристики АПК КАРАТ РС35 со сканером VIDAR NDT PRO:

РАЗМЕР РАЗРЕШЕНИЕ СКОРОСТЬ
ОЦИФРОВКИ
В ПИКСЕЛЯХ
(350мм x 430мм)
ПИКСЕЛЯ
(мкм)
ПИКСЕЛЕЙ
НА ММ
DPI ПАР ЛИНИЙ
НА ММ
2100x2550 170 6 150 3 27,8 сек.
4200x5100 85 12 300 6 55,6 сек.
7980x9690 44 22 570 11 105,6 сек.



Диапазон оптической плотности От 0,5 до 4,0: в соответствии с ISO 14096,
в режиме накопления от 0,5 до 4,5 класс DS ISO 14096.
Разрядность бит на пиксель 8, 12, 16 бит ( макс. 65535 уровней шкалы серого)
Среднее время работы без сбоев > 50 000 часов
Размер оцифровываемой плёнки Ширина: от 6 до 35 см.
Длина: от 10 до 500 см. при ручной подаче плёнок
Автоматический податчик плёнки Стандартная вместимость - 25 плёнок (разного размера,
нет необходимости в предварительной сортировке);
выравнивание по левому краю;
возможность сканировать несколько узких плёнок одновременно
Таблицы преобразований Линейная зависимость уровней серого от оптической плотности
Геометрическая точность Лучше чем 1% или 2 пикселя (смотря какое значение больше)
по обеим осям
Скорость сканирования 92 линии/секунда
Аппаратный интерфейс USB 2.0
Программное обеспечение X-Vizor (РД Транснефть 25.160.10-КТН-016-15,
СТО Газпром № 2-2.4-083-2006 и др.)
Электропитание Напряжение в сети: 85~264 В, частота: 47~63 Гц,
мощность:
Условия эксплуатации От 10 до 35 °C, относительная влажность без конденсации
от 20% до 85%
Условия хранения От -18 до 60 °C, относительная влажность без конденсации
от 20% до 85%
Осветительное устройство Светодиодная лампа (LED)
Детектор ПЗС матрица нового поколения: полупроводниковая высокого
разрешения (HD-CCD™)
Размеры С автоподатчиком плёнки и выходным лотком:
48 см x 58 см x 83 см
Без автоподатчика плёнки и выходного лотка:
48 см x 38 см x 32 см
Размеры в упаковке: 61 см x 74 см x 61 см
Вес 21 кг; вес в упаковке : 27 кг
