Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» серии «НОРД»

Цена: по запросу

Артикул: 1546

Производитель:

Вид оборудования: Аппаратно-программная установка автоматизированной расшифровки рентгеновских снимков.

Серия: МАРС НОРД.

Производитель: Россия, ООО «НОРД-НДТ».

Модели: НОРД-ТРН, НОРД-СТД, НОРД-АРХ, НОРД-ГЗП.

Гарантия на установку МАРС НОРД: 1 год.

Применение установки КИУ МАРС НОРД

Оборудование используется для оцифровки, протоколирования и расшифровки, автоматизированной оценки, архивирования результатов контроля рентгеновских снимков, получаемых на промышленных объектах в результате радиографического контроля.

АПК МАРС НОРД поможет снизить вероятность погрешностей исследования и увеличить скорость обработки рентгеновских фотоснимков, а также систематизировать архив.

Многофункциональность комплекса создается за счет объединения в установке таких измерительных приборов для рентгеновского контроля, как денситометр, негатоскоп, лупа, измерительные линейки и др. Все они требуются при визуальной обработке снимков.

Четыре модификации программного обеспечения аппаратного комплекса

НОРД-АРХ – осуществляет архивирование, обработку, оцифровку фотоснимков и сопутствующей информации, располагает полным набором инструментов и фильтров для исследования.

НОРД-СТД – служит дополнением к модификации НОРД-АРХ, имеет функции расшифровки и поиска дефектов сварного соединения, оценки качества рентгеновского фотоснимка по ГОСТ 7512-82, протоколирования результатов проверки. Нормативные документы, по которым осуществляется проверка: Государственный стандарт 23055-78, Ведомственные строительные нормы 012-88, Свод правил 62.13330.2011 и ПБ 03-585-03.

НОРД-ТРН – является дополнением модификации НОРД-СТД, имеет опции протоколирования и раскодировки рентгеновских фотоснимков по РД 19.100.00-КТН-001-10 («Транснефть»).

НОРД-ГЗП – обладает опцией записывания и расшифровки по СТО Газпром 2-2.4-083-2006, дополняющей модификацию НОРД-СТД.

Наша компания реализует комплексы автоматизированной расшифровки и протоколирования фотоснимков по нормативным документам, предоставленным заказчиком.

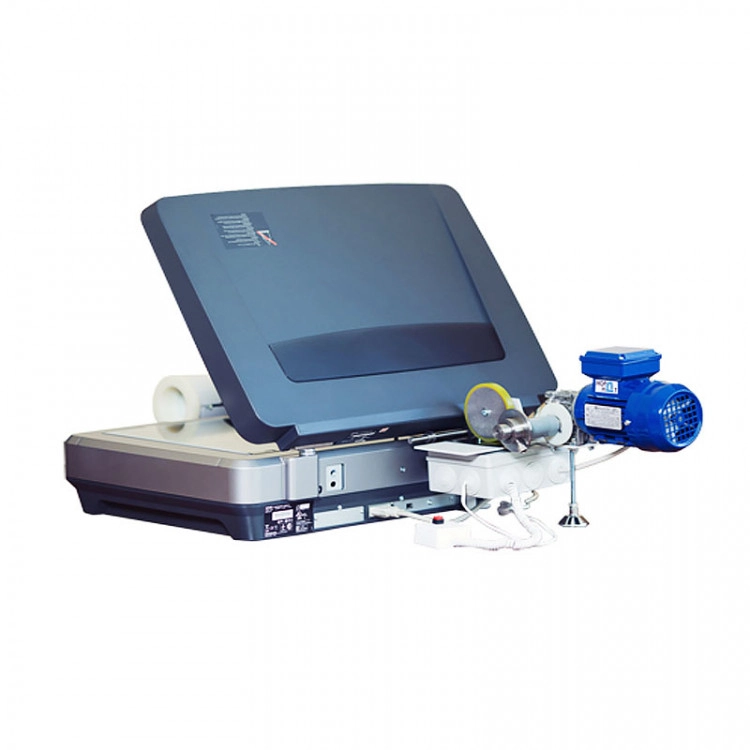

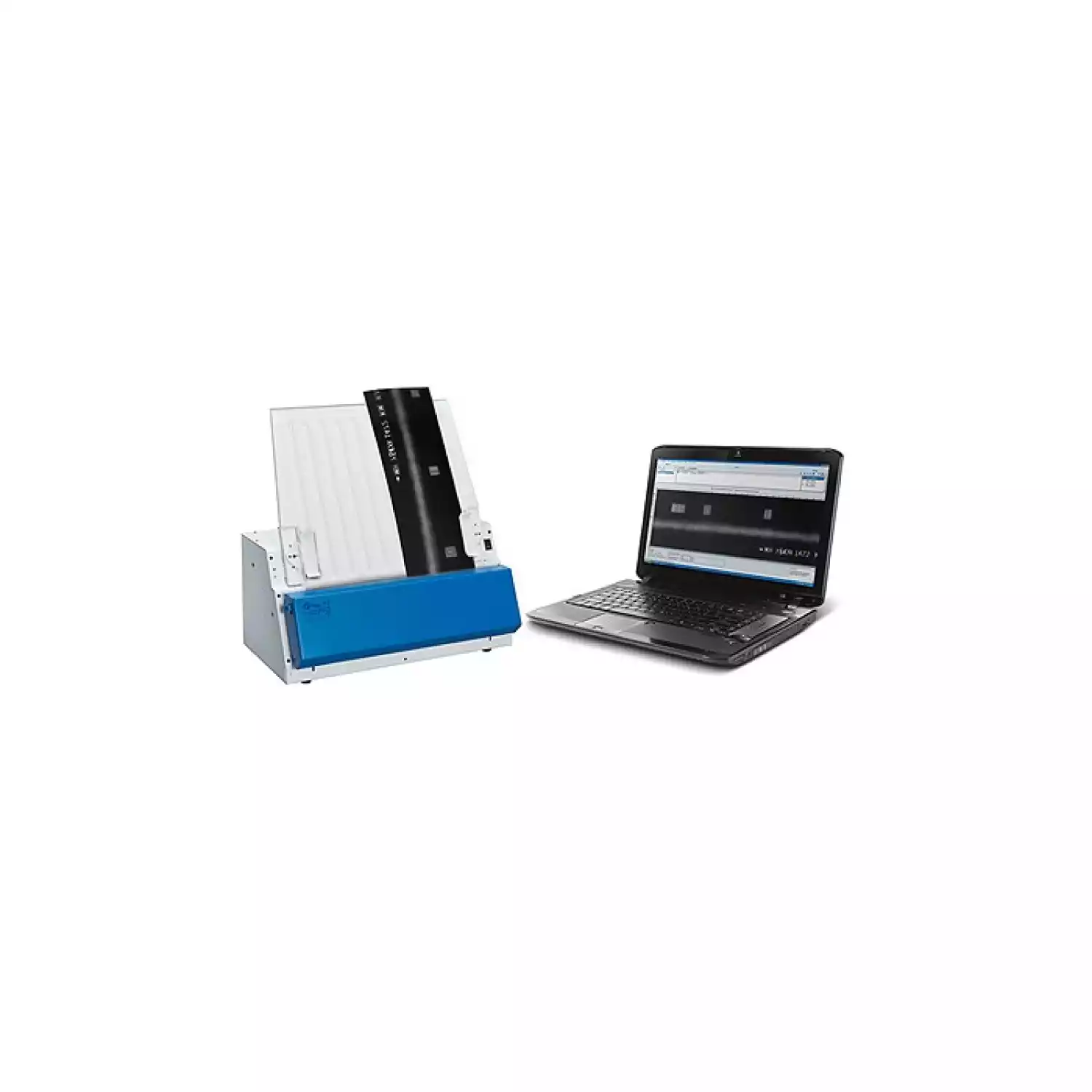

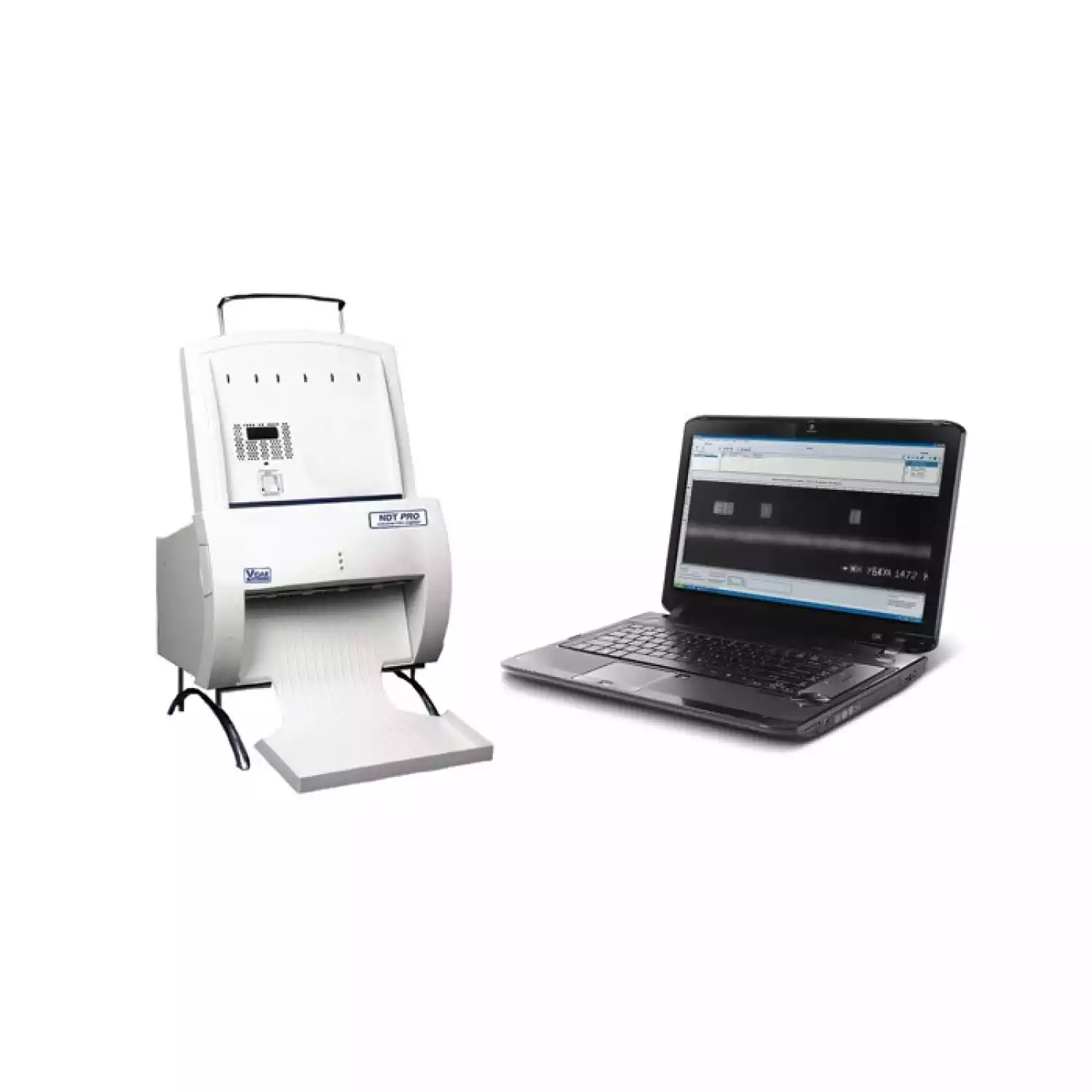

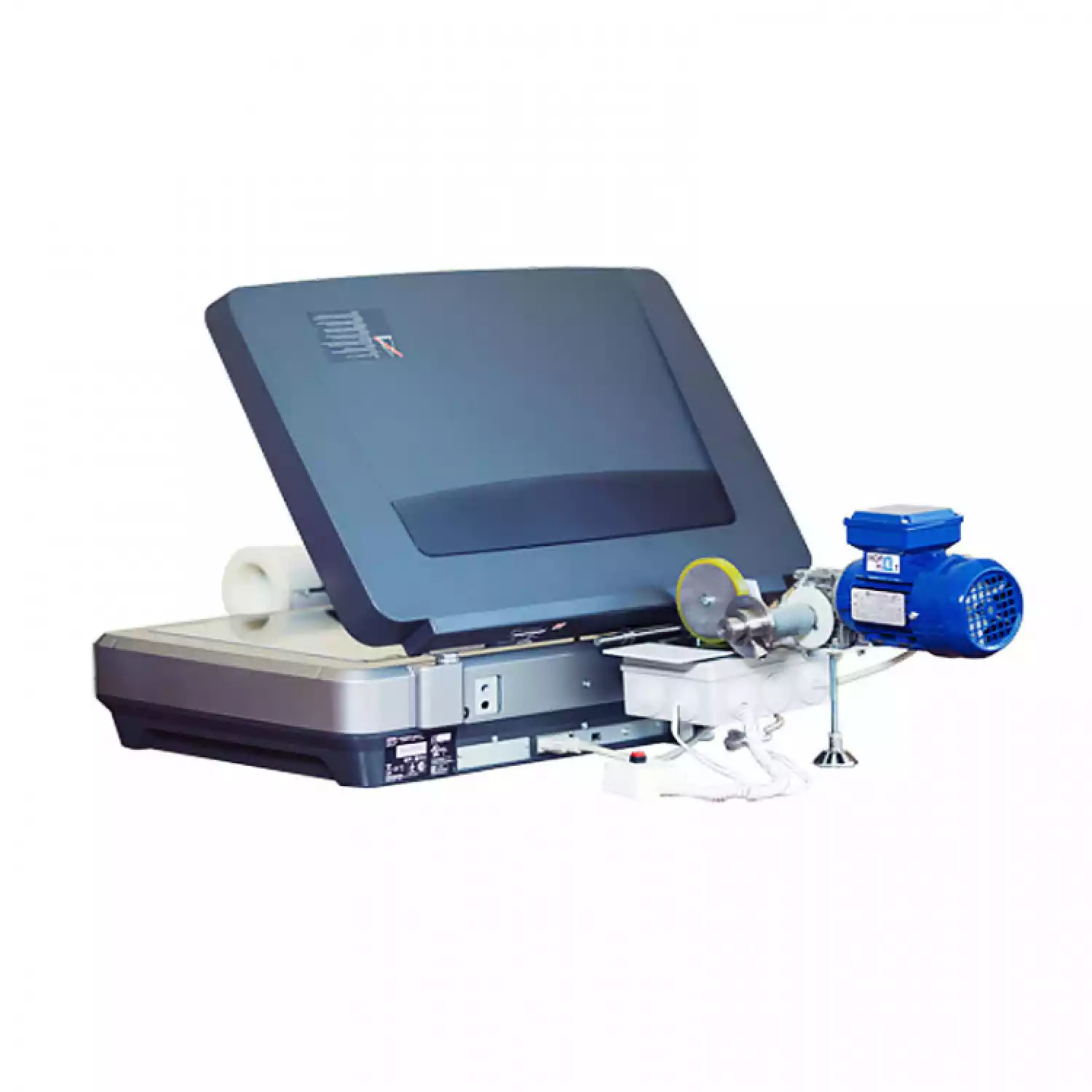

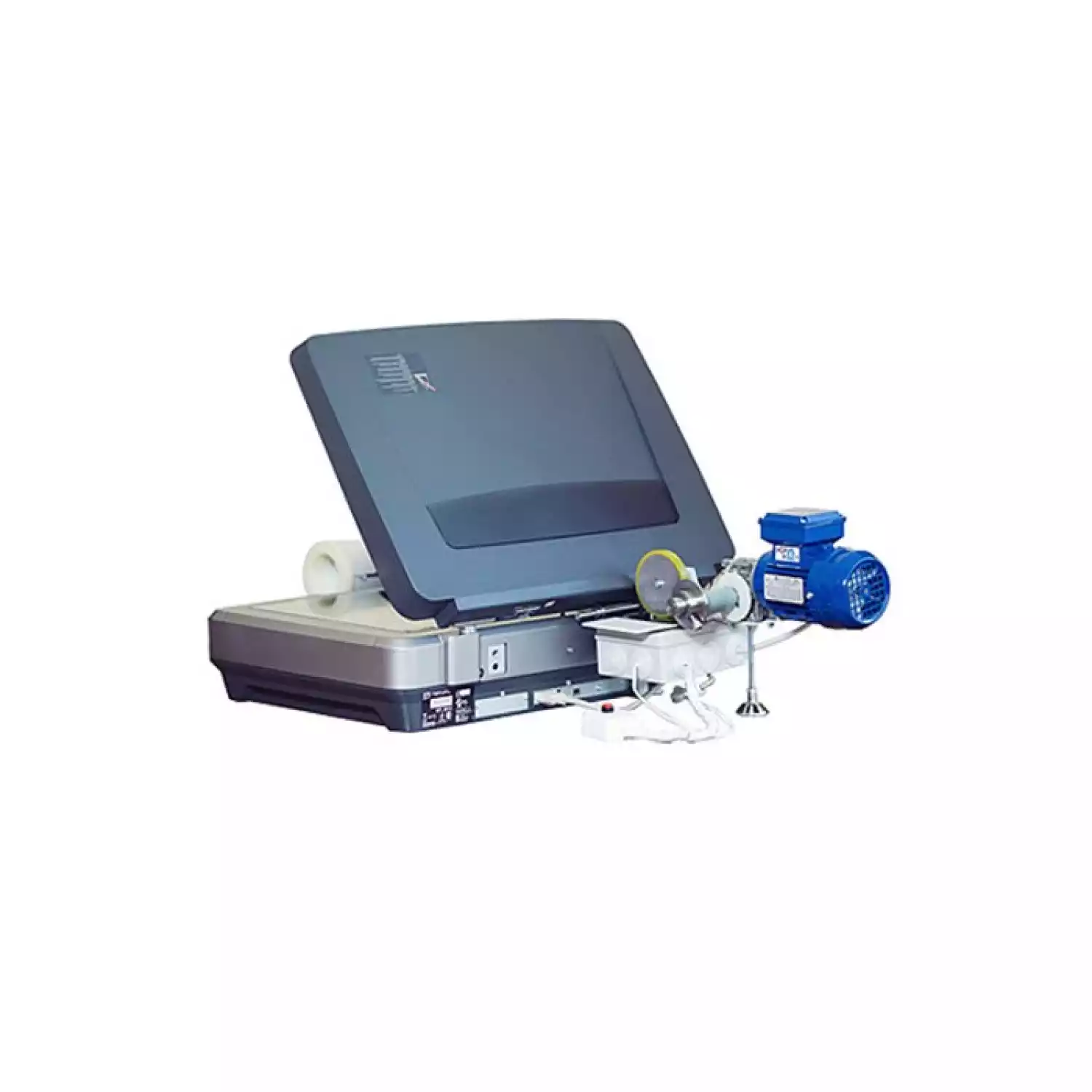

Установка НОРД может поставляться с различными сканерами (оцифровщиками) рентгеновской пленки.

Функциональные характеристики определяются программным обеспечением Установки МАРС-НОРД:

• Оцифровка радиографических и рентгеновских снимков с помощью сканера;
• Автоматизированная расшифровка радиографических и рентгеновских снимков: поиск шва, эталона, дефектов сварного соединения;
• Оценка качества снимка по ГОСТ 7512-82;
• Разбраковка дефектов сварного соединения в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10;
• Протоколирование результатов контроля в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10;
• Архивация радиографических и рентгеновских снимков и результатов контроля;
• Набор инструментов и фильтров для визуального анализа снимков:
• Инструменты для измерений по снимку:
  • размеры объектов на снимке с точностью 0,1 мм;
  • расстояние между объектами и элементами снимка с точностью 0,1 мм;
  • оптическую плотность в любой заданной точке снимка с точностью 0,1 Б;
  • относительную высоту над уровнем основного металла с точностью 0,1 мм.

Технические характеристики при комплектации сканером Epson Expression 10000XL:

Технические характеристики при комплектации сканером VIDAR NDTPro:

Технические характеристики при комплектации сканером MII-900 Plus:

Технические характеристики Установки МАРС-НОРД:

• Качество оцифровки радиографических снимков: 65536 градаций серого (динамический диапазон 16 бит).
• Рекомендуемое разрешение сканирования радиографических снимков: 72,6 микрона (350 dpi).
• Максимальная оптическая плотность радиографических снимков в зависимости от применяемого сканера.
• Формат файла: защищенный от редактирования, с сохранением качества оцифровки.
• Сканирование с автоподатчиком рулонной пленки, позволяющим за один прием закладки пленки в подающий механизм сканера делать покадровую оцифровку. Возможность просмотра всей пленки целиком.
• Программа Установки МАРС-НОРД: язык интерфейса и инструкция по применению – русский, оценка качества изображения в соответствии с ГОСТ 7512-82, расшифровка дефектов сварного шва и протоколирование в соответствии с выбранным нормативным документом.
