Проволочные эталоны чувствительности по ГОСТ 7512-82

В наличии
Артикул: 32216
А3 Инжиниринг
Комплект проволочных эталонов №11,12,13,14 предназначен для определения чувствительности при проведении рентгеновского контроля в соответствии ГОСТ 7512-82.
В наличии
990
Купить в 1 клик
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Описание Проволочные эталоны чувствительности по ГОСТ 7512-82

Тип оборудования: эталоны для определения чувствительности при проведении рентгеновского контроля

Производитель: А3 Инжиниринг, Россия

Серия: ПЭЧ-А3

Модель: ПЭЧ-А3

Описание: позволяет определять чувствительность при радиографическом контроля сварных швов

Комплект проволочных эталонов №11,12,13,14 предназначен для определения чувствительности при проведении рентгеновского контроля в соответствии ГОСТ 7512-82.

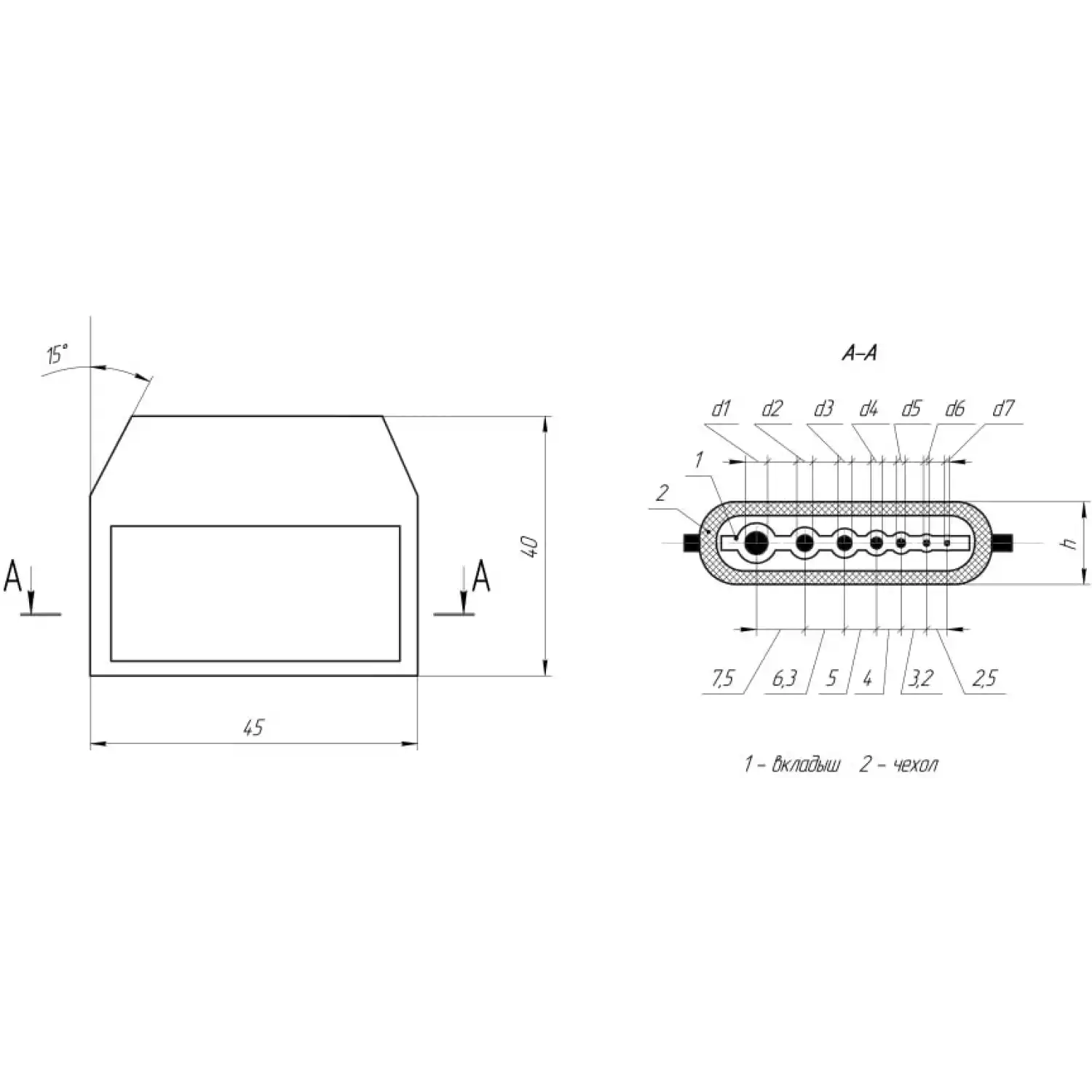

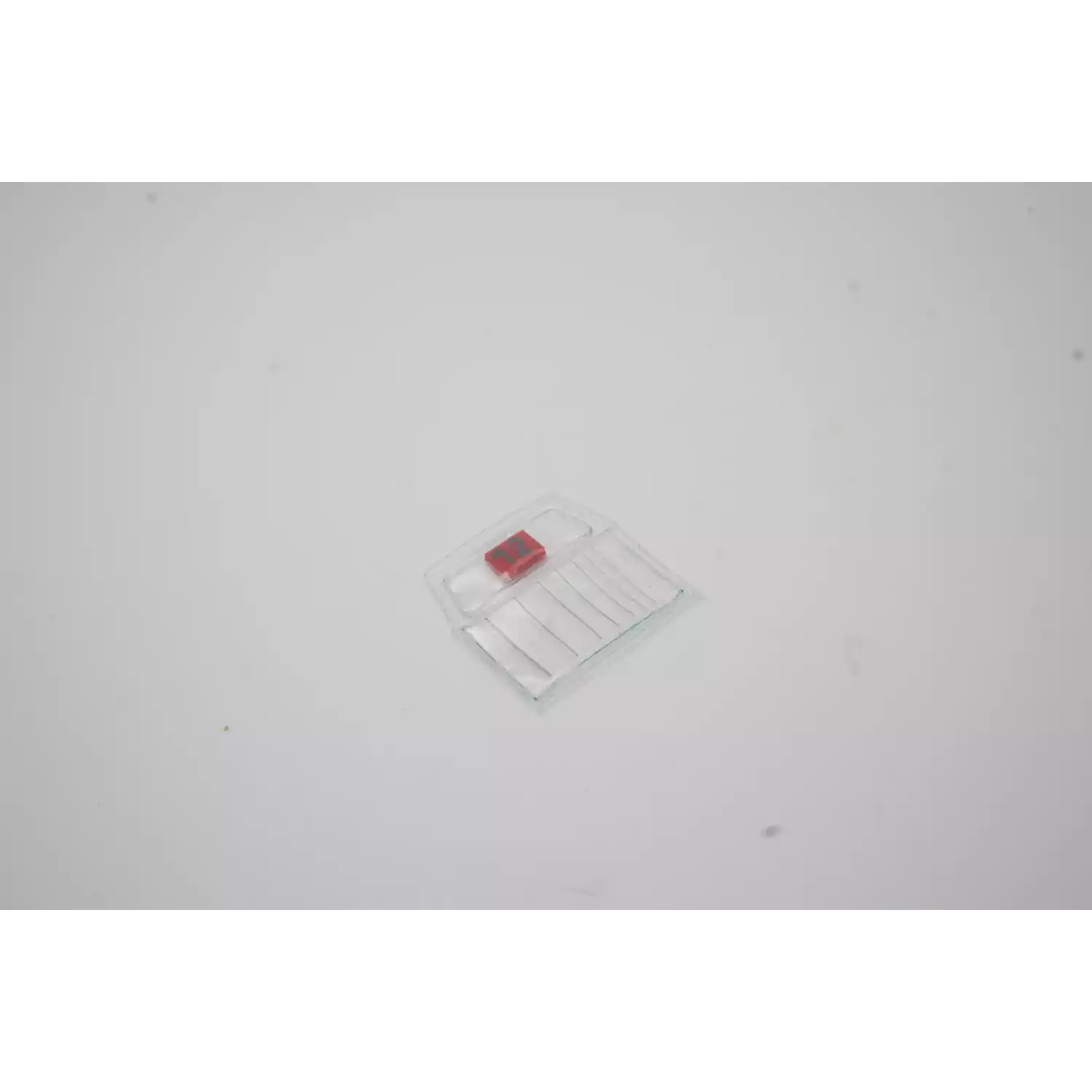

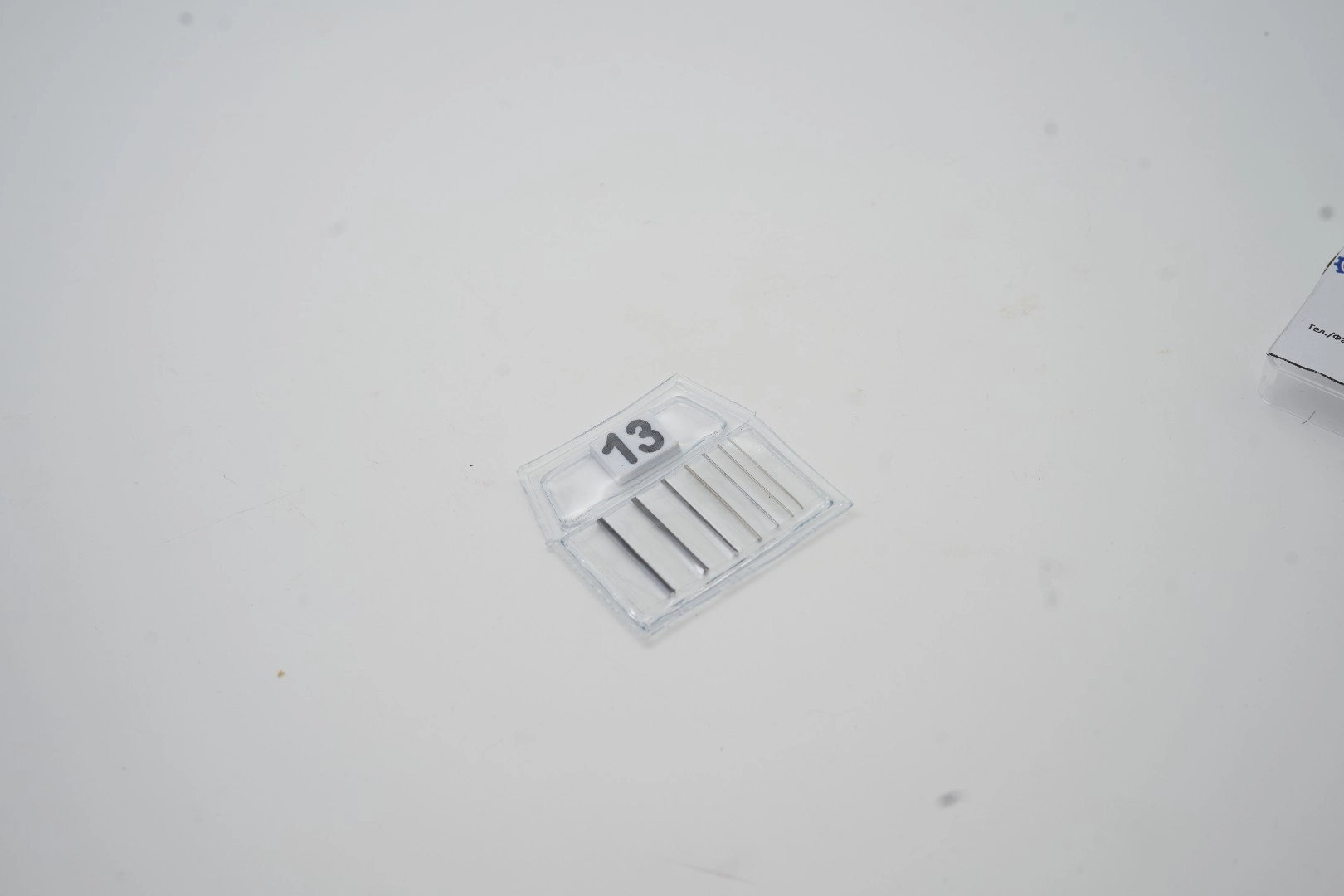

Эталоны чувствительности изготавливаются из металла, основа которого по химическому составу аналогична основе контролируемого сварного соединения. Форма и размеры проволочных эталонов чувствительности приведены ниже. Длина проволок в эталонах - (20 ± 0,5) мм.

Эталоны могут быть изготовлены из стали, алюминия, титана, меди и др. материалов по желанию Заказчика.

Предельные отклонения для диаметров проволок:

  • до (0,20 ± 0,01) мм;
  • св. 0,20 до (1,60 ± 0,03) мм;
  • св. 1,60 до (4,00 ± 0,04) мм.

Размеры эталонных проволочек:

Номер эталона Диаметр, мм
d1 d2 d3 d4 d5 d6 d7 h
1 0,20 0,16 0,125 0,10 0,08 0,063 0,05 1,2
2 0,40 0,32 0,250 0,20 0,16 0,125 0,10 1,4
3 1,25 1,00 0,800 0,63 0,50 0,400 0,32 2,2
4 4,00 3,20 2,500 2,00 1,60 1,250 1,00 5,0

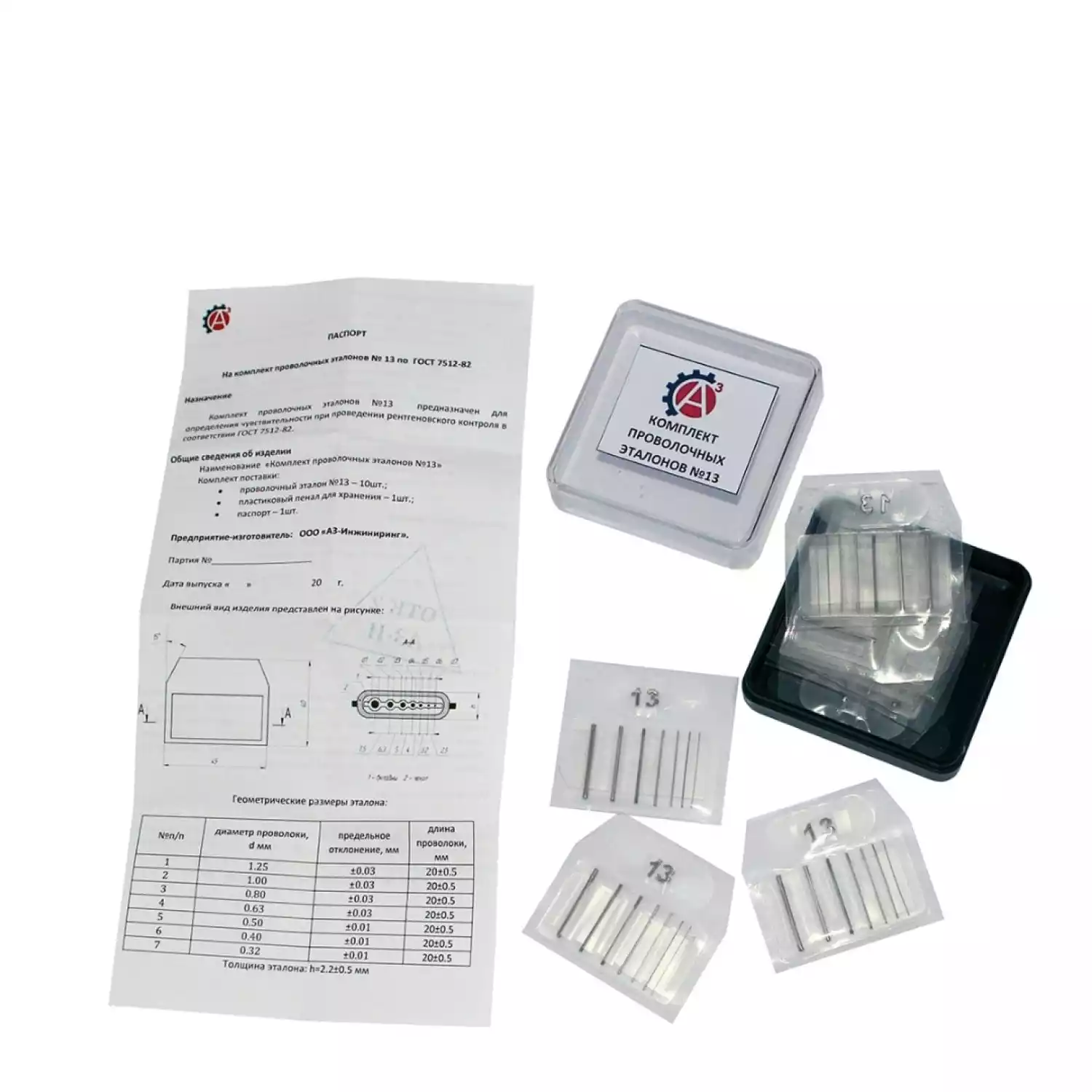

Комплект поставки:

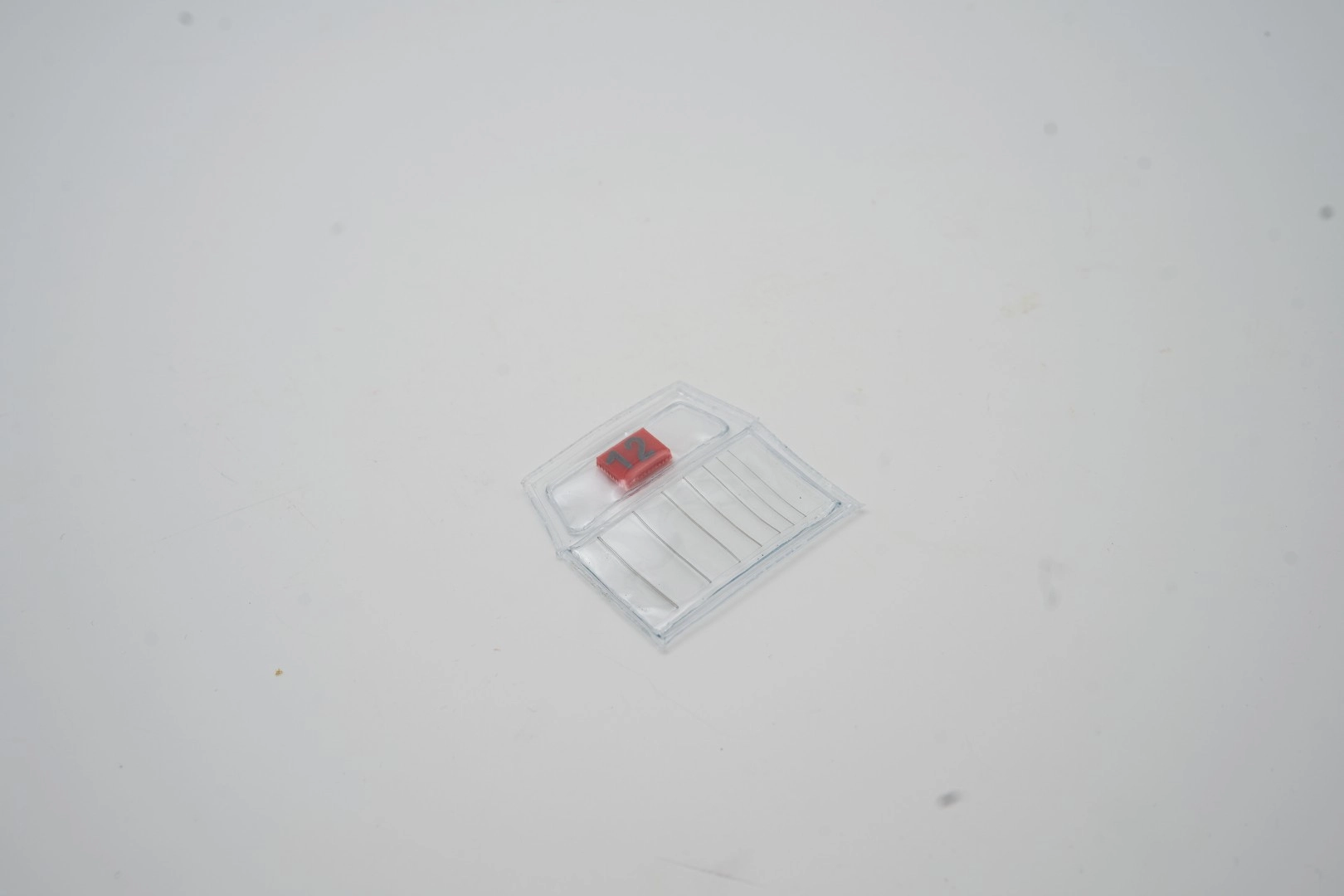

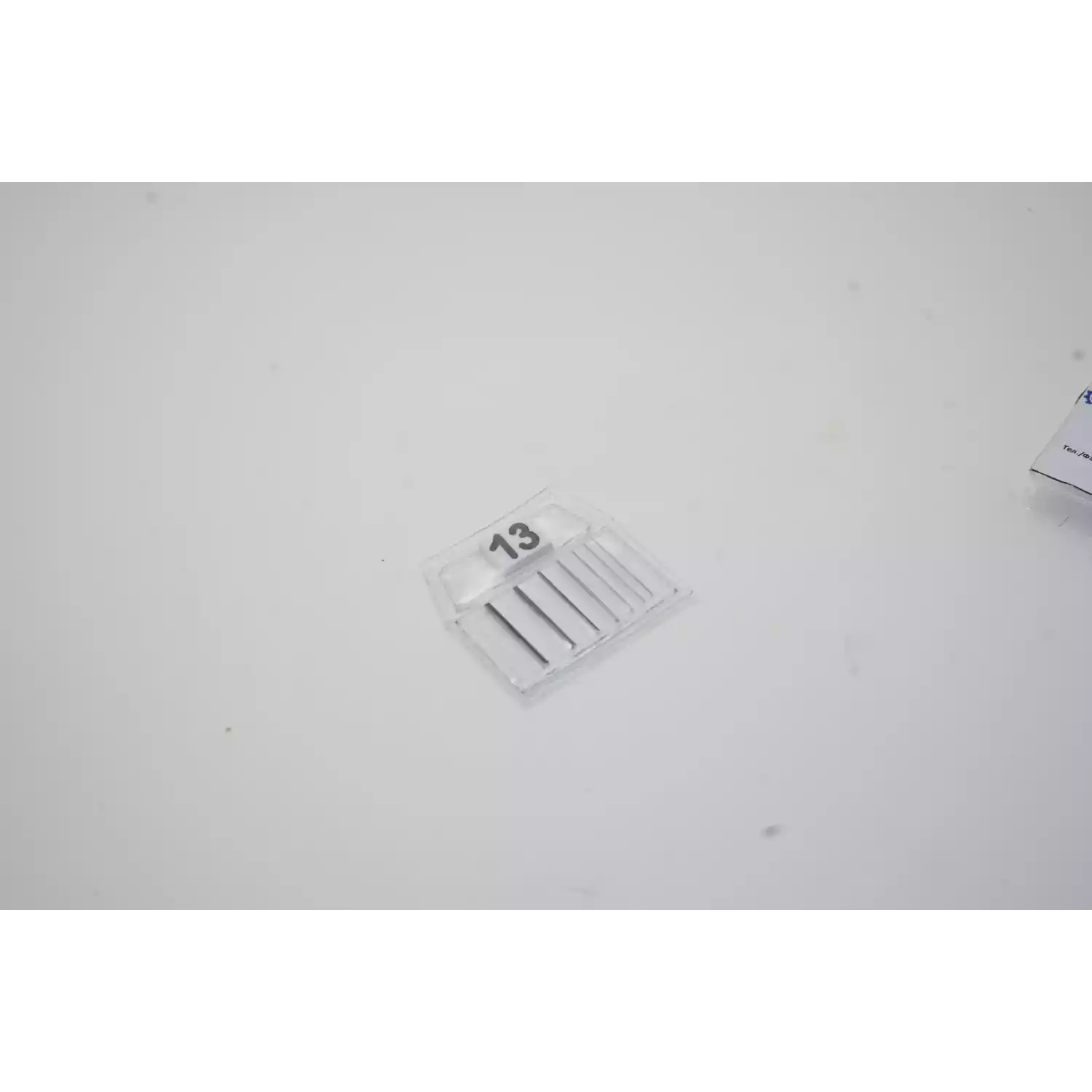

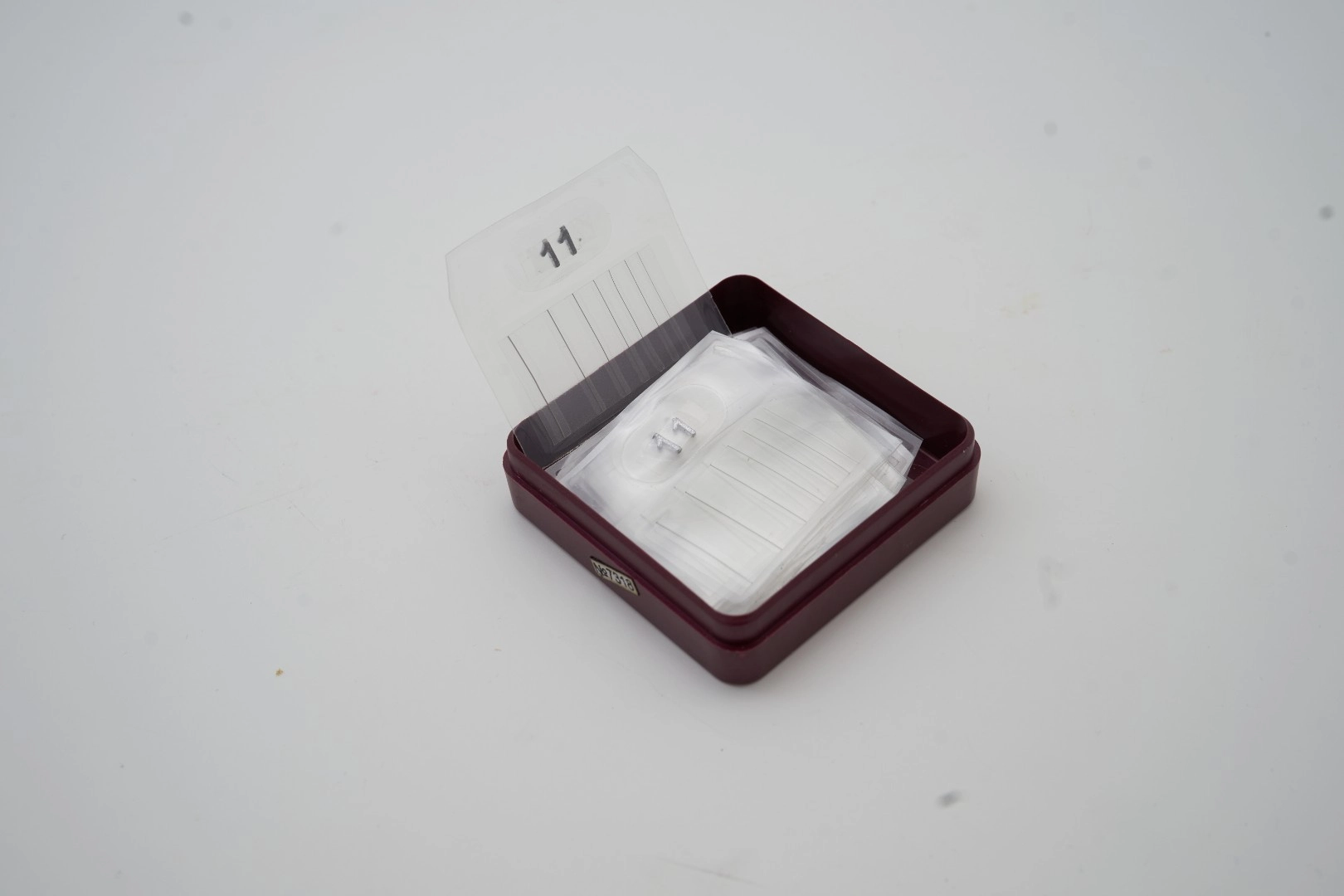

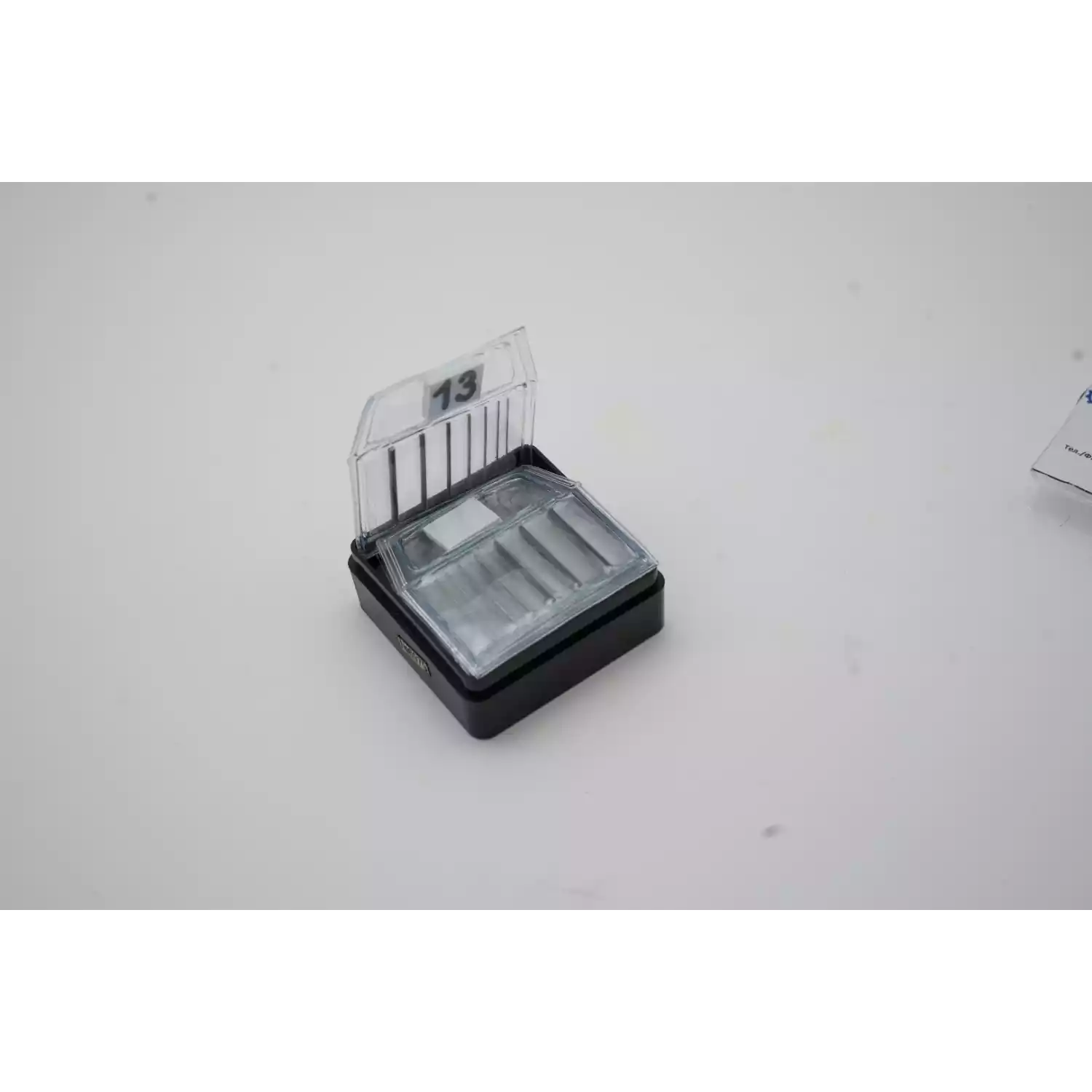

  • проволочный эталон №11,12,13,14 – 10шт.;

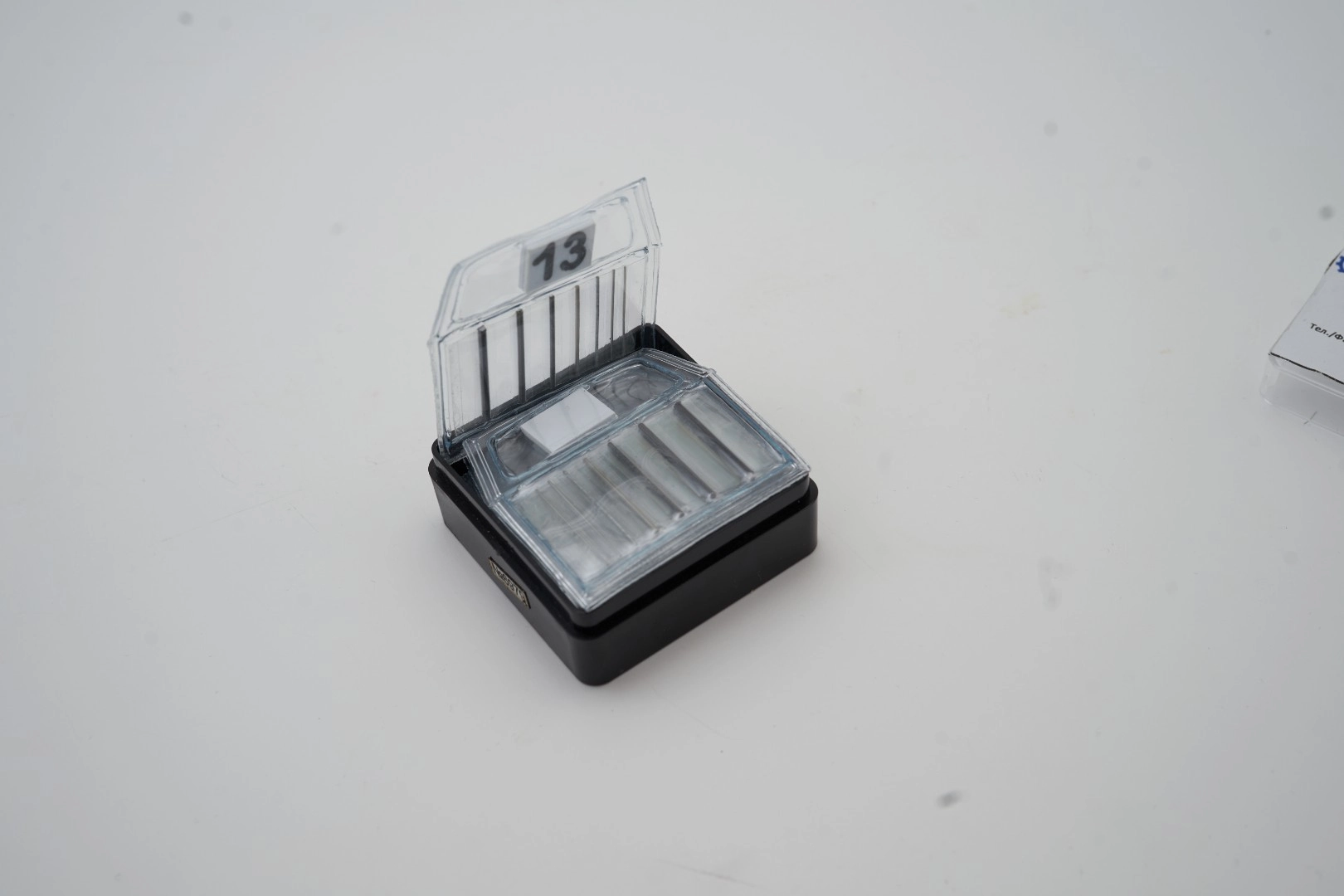

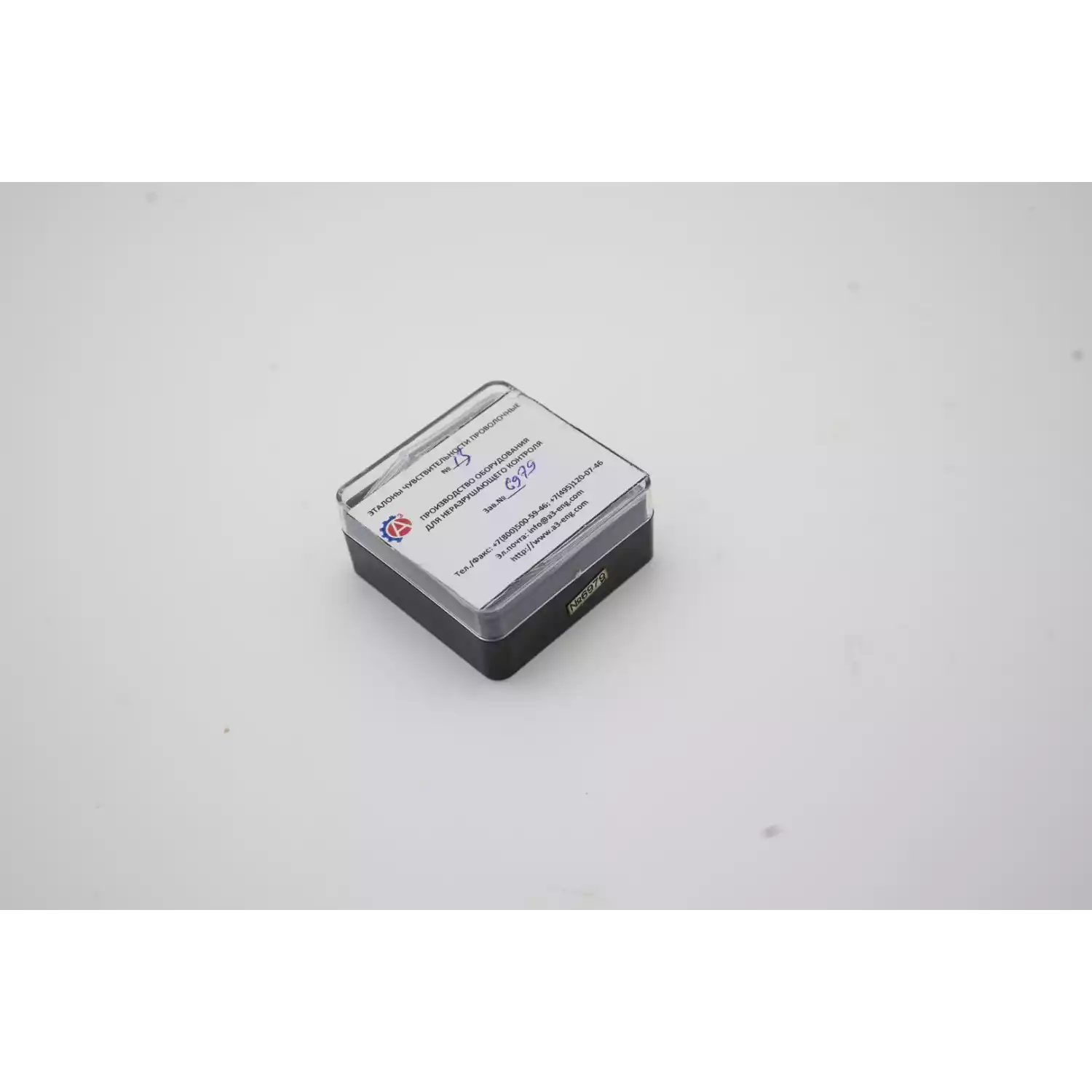

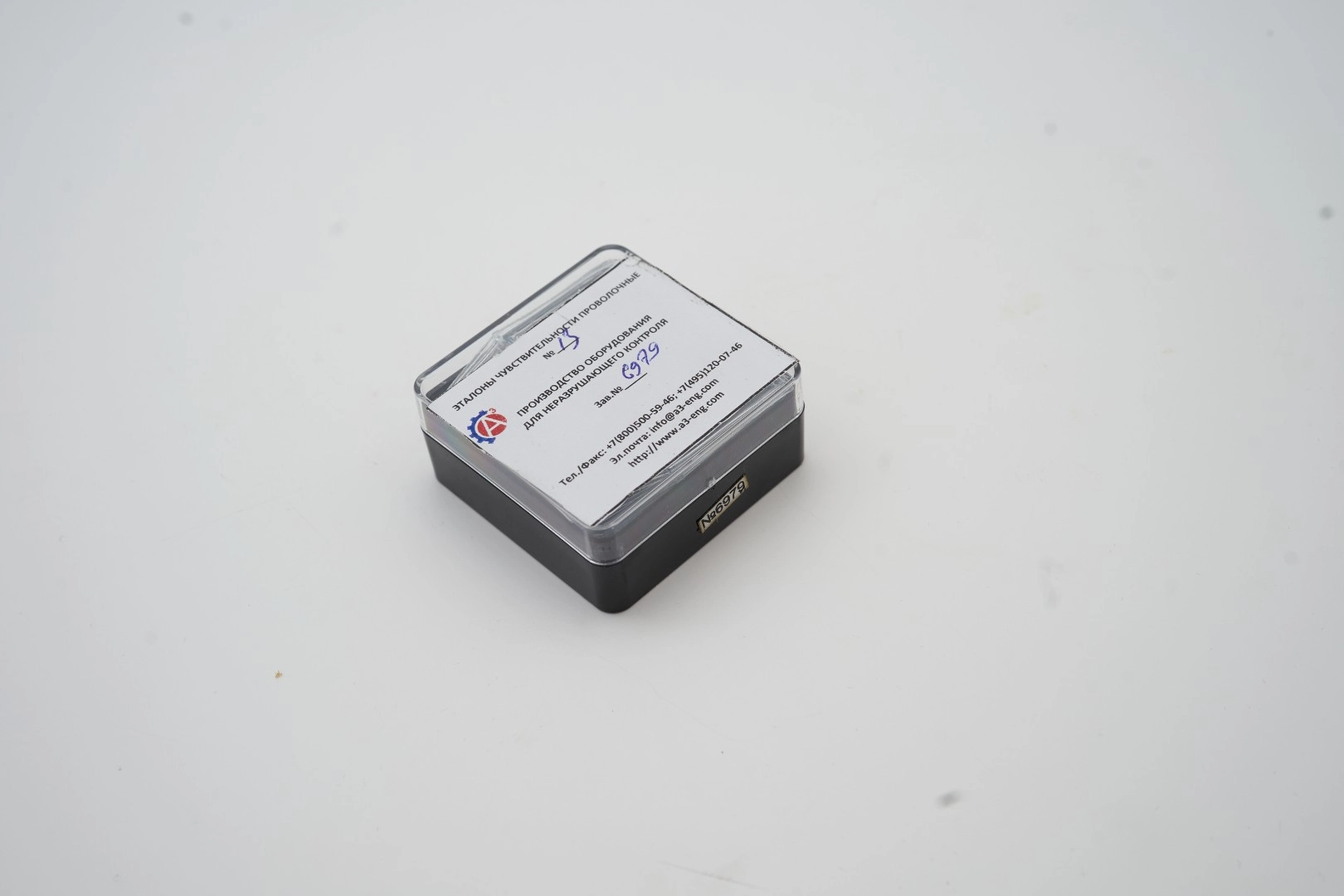

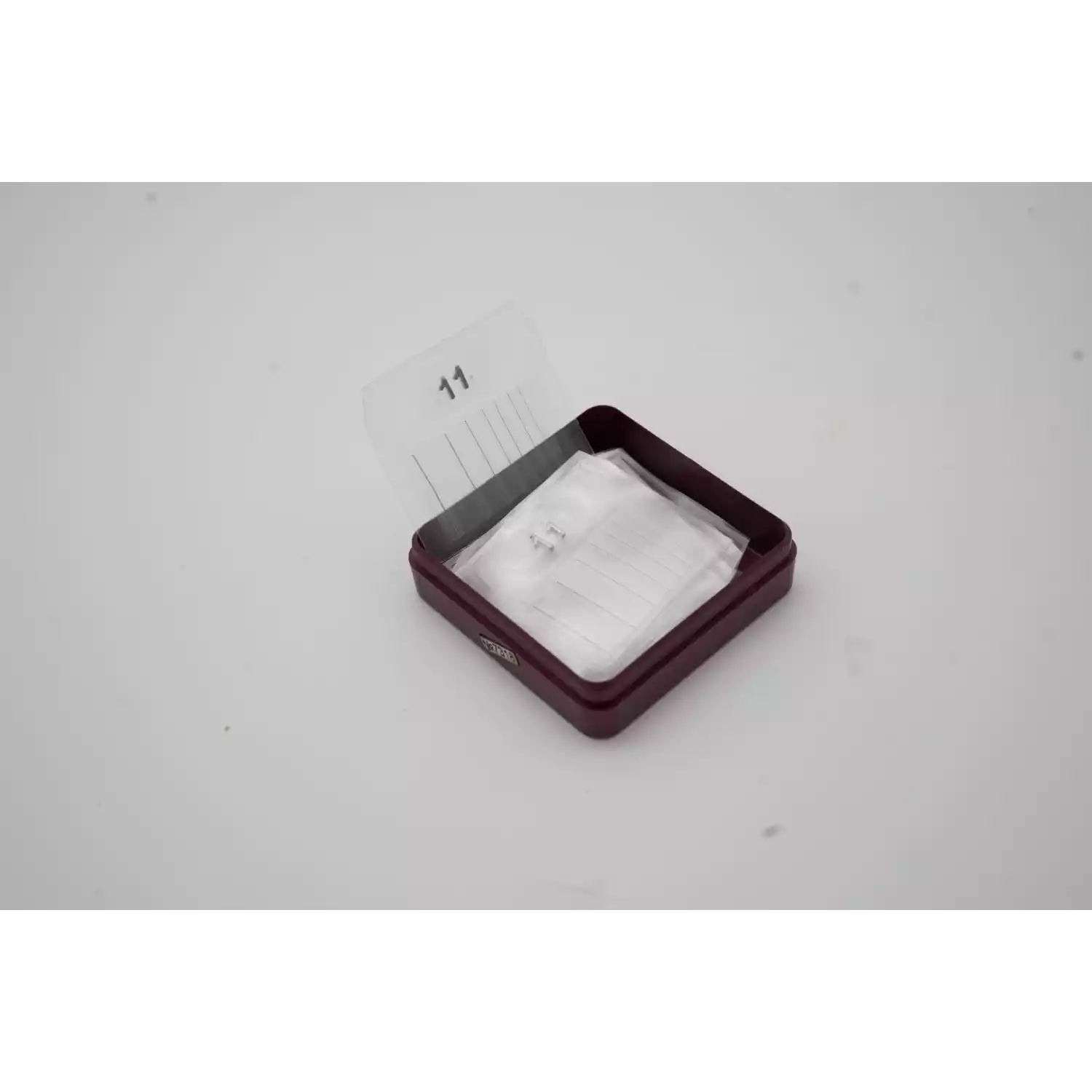

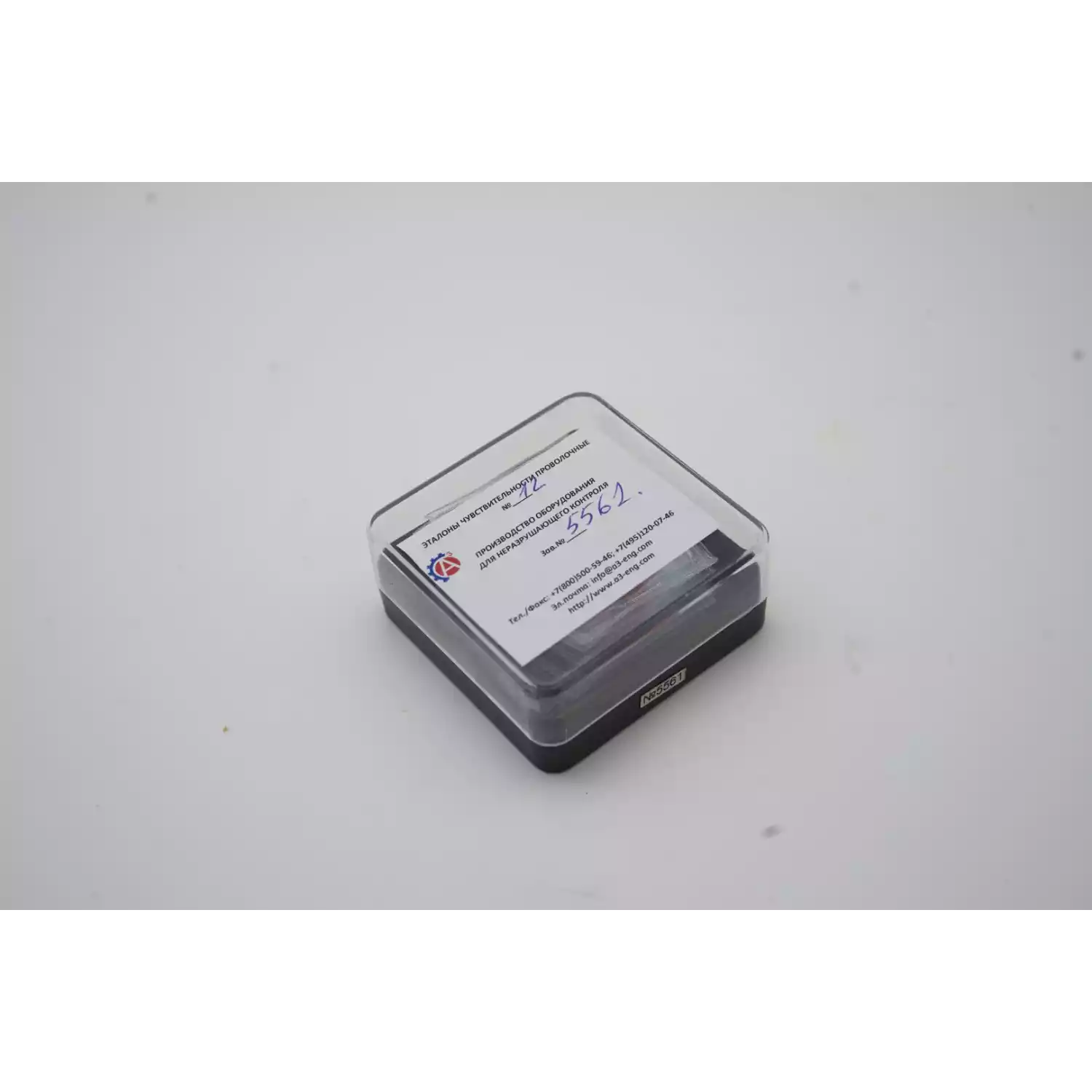

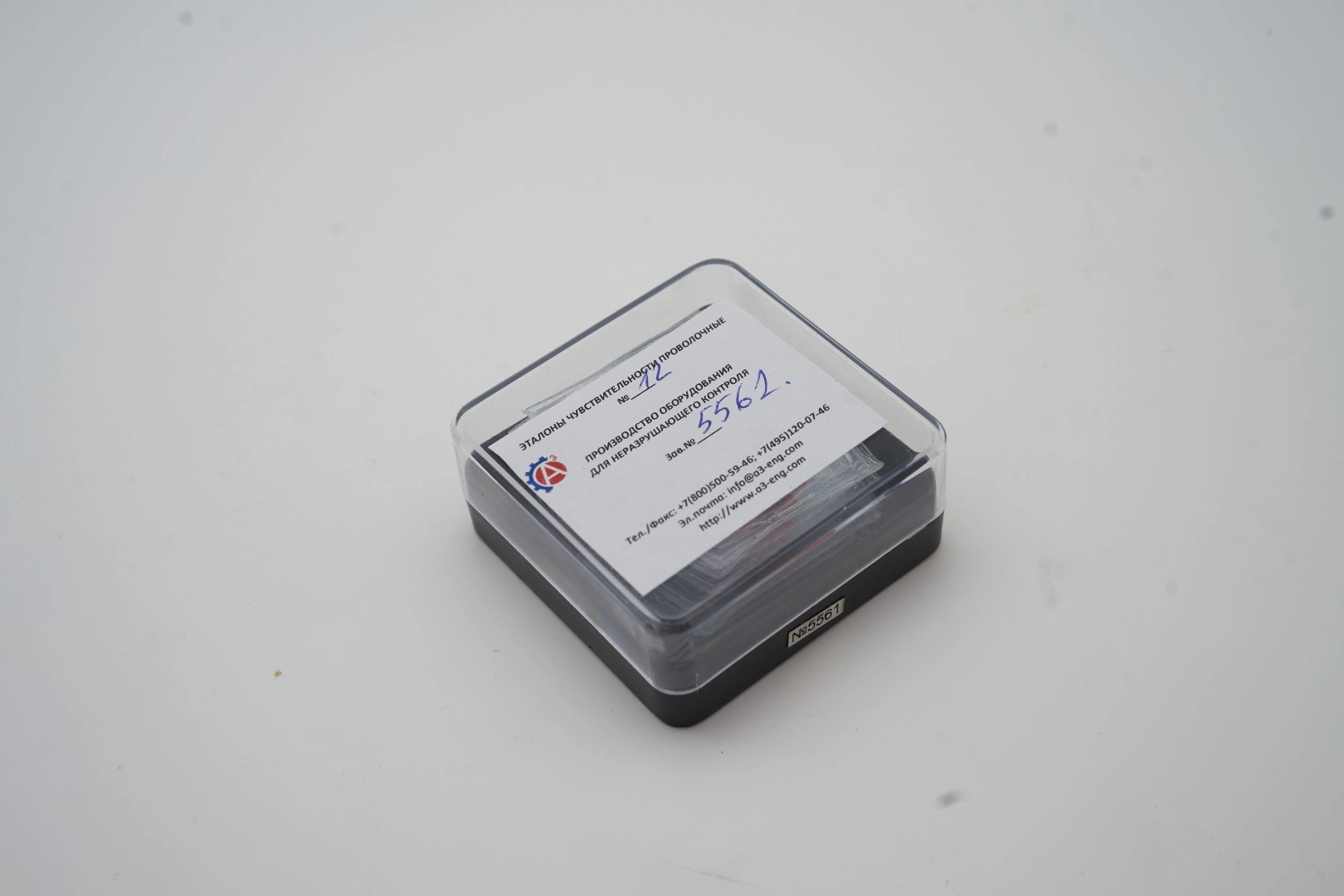

  • пластиковый пенал для хранения – 1шт.;
  • паспорт – 1шт.

Гарантийный срок эксплуатации – 1 год.



*Технические характеристики и комплект поставки эталонов могут быть изменены производителем без предварительного уведомления.

Характеристики Проволочные эталоны чувствительности по ГОСТ 7512-82

Гарантия
1 год.
