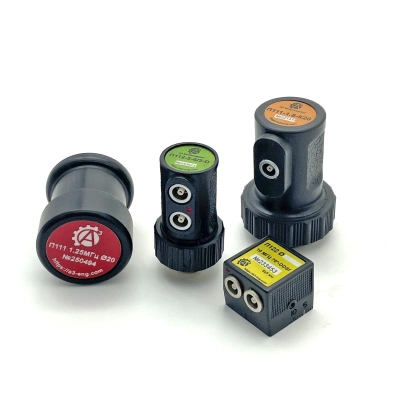

Наклонные совмещенные преобразователи с углом ввода от 40 до 75 градусов предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов и других изделий продольными, поперечными и поверхностными волнами. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция преобразователей всех серий допускает притирку для контроля стыков и гибов диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00.
Прямые совмещенные преобразователи предназначены для использования в составе ультразвуковых толщиномеров и дефектоскопов при измерении толщины металлических и неметаллических изделий различного назначения в процессе производства, эксплуатации и ремонта.
Контактные раздельно-совмещенные преобразователи П112 предназначены для прецизионной толщинометрии, а так же для поиска дефектов, расположенных вблизи поверхности. Призма прямого пьезоэлектрического преобразователя П112 выполнена из плексигласа или полиимида, что обеспечивает длительный срок службы и хорошее акустическое согласование даже при работе по грубым и корродированным поверхностям.
Наклонные раздельно-совмещенные преобразователи с углом ввода от 65 до 74 градусов предназначены для контроля сварных швов и изделий малой толщины. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция преобразователей допускает притирку для контроля стыков диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00.
Стандартный образец (меру) СО-4 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.
Преобразователи «хордового» типа с эластичным протектором предназначены для контроля качества сварных соединений стальных трубопроводов малого диаметра (18... 325 мм) с малой толщиной стенки (2 … 9 мм). Применение ПЭП хордового типа предусматривается такими нормативными документами, как РД 34.17.302-97 (ОП-501), РД 19.100-00-КТН-001-10 и др. Применение хордовой схемы контроля позволяет выявлять как плоскостные дефекты (трещины, непровары, несплавления, слипания), так и объемные дефекты ((свищи, шлаковые включения, поры).
Преобразователи «хордового» типа с эластичным протектором предназначены для контроля качества стыковых сварных соединений полиэтиленовых трубопроводов, выполненных нагретым инструментом. Их применение рекомендовано СП 42-103-2003 (приложение Н) и другими нормативными документами. Преобразователи «хордового» типа с эластичным протектором не предназначены для контроля качества соединений, выполненных с помощью муфт.

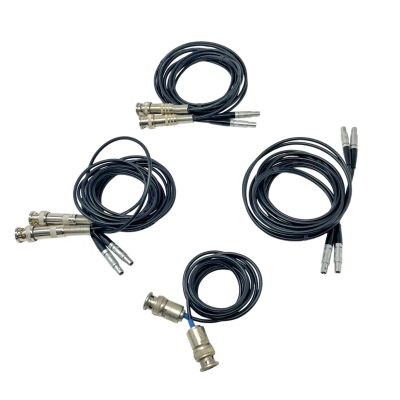

Соединительные кабели, предназначены для соединения ультразвуковых преобразователей с дефектоскопами и толщиномерами. Соединительные кабели изготавливаются с разъемами типов: LEMO, BNC, MICRODOT, CP-50 и др., что дает возможность подключения ЛЮБОГО преобразователя к ЛЮБОМУ дефектоскопу или толщиномеру.
Соединительные кабели, предназначены для соединения ультразвуковых преобразователей с дефектоскопами и толщиномерами. Соединительные кабели изготавливаются с разъемами типов: LEMO, BNC, MICRODOT, CP-50 и др., что дает возможность подключения ЛЮБОГО преобразователя к ЛЮБОМУ дефектоскопу или толщиномеру.
Соединительные кабели, предназначены для соединения ультразвуковых преобразователей с дефектоскопами и толщиномерами. Соединительные кабели изготавливаются с разъемами типов: LEMO, BNC, MICRODOT, CP-50 и др., что дает возможность подключения ЛЮБОГО преобразователя к ЛЮБОМУ дефектоскопу или толщиномеру.
Соединительные кабели, предназначены для соединения ультразвуковых преобразователей с дефектоскопами и толщиномерами. Соединительные кабели изготавливаются с разъемами типов: LEMO, BNC, MICRODOT, CP-50 и др., что дает возможность подключения ЛЮБОГО преобразователя к ЛЮБОМУ дефектоскопу или толщиномеру.
Соединительные кабели, предназначены для соединения ультразвуковых преобразователей с дефектоскопами и толщиномерами. Соединительные кабели изготавливаются с разъемами типов: LEMO, BNC, MICRODOT, CP-50 и др., что дает возможность подключения ЛЮБОГО преобразователя к ЛЮБОМУ дефектоскопу или толщиномеру.
Соединительные кабели, предназначены для соединения ультразвуковых преобразователей с дефектоскопами и толщиномерами. Соединительные кабели изготавливаются с разъемами типов: LEMO, BNC, MICRODOT, CP-50 и др., что дает возможность подключения ЛЮБОГО преобразователя к ЛЮБОМУ дефектоскопу или толщиномеру.

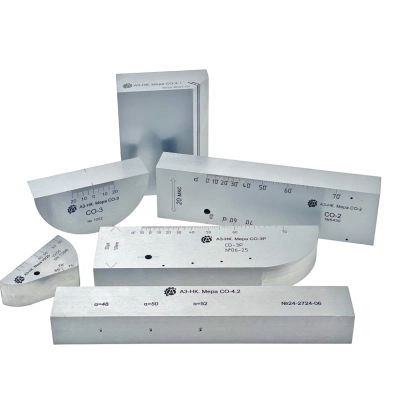

Комплект контрольных образцов и вспомогательных устройств КОУ-2 предназначен для определения параметров ультразвукового контроля сварных соединений согласно ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» выполняемою различными дефектоскопами, а также для поверки и калибровки ультразвуковых дефектоскопов.
Комплект стандартных образцов КСО-2 предназначен для работы с эхо-импульсными дефектоскопами общего назначения с прямыми совмещенными и раздельно-совмещенными ультразвуковыми преобразователями. Основные параметры образцов соответствуют параметрам, указанным в ГОСТ 21397-81. Масса комплекта образцов составляет не более 55 кг. Установленная безотказная наработка образцов составляет не менее 2000ч. Полный установленный срок службы составляет не менее 7 лет.
Стандартные образцы предприятия (меры) с отражателями типа «плоскодонное отверстие» и «зарубка» в соответствии с требованиями РД РОСЭК-001-96 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.
Стандартные образцы предприятия (меры) с отражателями типа «сегмент» в соответствии с требованиями СТО 00220256-005-2005 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми и наклонными совмещенными и раздельно-совмещенными преобразователями.
Настроечные образцы (меры) для ультразвукового контроля валов в соответствии с требованиями РД-19.100.00-КТН-036-13 предназначены для настройки чувствительности при проведении УЗК прямыми раздельно-совмещенными ультразвуковыми преобразователями.
Трубные продольные (для контроля продольных стыковых швов и гибов труб) стандартные образцы предприятия (меры) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.
Стандартные образцы предприятия (меры) с отражателем типа «плоскодонное отверстие» применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми преобразователями.

Компания «А3 Инжиниринг» — ультразвуковой контроль в Москве и Московской области

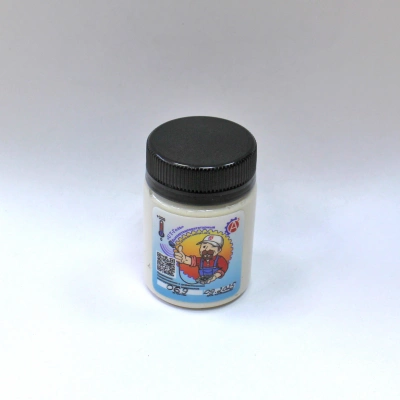

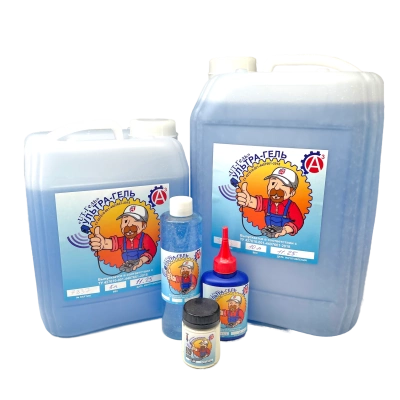

Данный вид контроля является одним из основных применяемых в промышленности, к примеру, для ответственных сварных соединений назначают 200% контроля, 100% рентгеновского и 100% ультразвукового. Сущность данного метода НК заключается в приеме ультразвуковых импульсов, отраженных от дефектов внутри металла. Для генерирования и ввода этих импульсов в металл или любой другой объект контроля используются ультразвуковые дефектоскопы или толщиномеры и пьезоэлектрические преобразователи (ПЭП). Если дефект обнаружен, то в соответствии с требованиями НТД, следует определить его допустимость, для данного изделия. Дефекты считаются недопустимыми по своей протяженности или по амплитуде отраженного сигнала. Чтобы оценить допустимый уровень сигнала нормативной документацией предусмотрено применение мер и настроечных образцов (НО). Настроечные образцы (меры) для узк могут быть изготовлены с различными видами искусственных отражателей, все виды отражателей указаны в ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые». Также для подключения ПЭП к дефектоскопу используются соединительные кабели с различными типами разъемов. Для ввода ультразвуковых волн в объект контроля необходимо применение контактных жидкостей (гелей и более густых высокотемпературных смазок).

Ключевым направлением для нашей компании является собственное производство ультразвуковых преобразователей и настроечных образцов НО (мер) для ультразвуковой дефектоскопии. Также возможно срочное изготовление НО со сроком исполнения от 1 дня!

Компания «А3 Инжиниринг» производит все виды настроечных образцов для ультразвукового контроля в Москве и Москвоской области.
