Хордовые пьезоэлектрические преобразователи

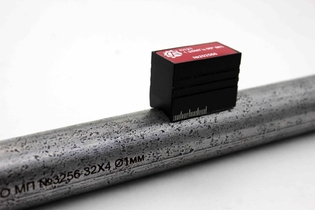

Данный комплект предназначен для УЗК переходов трубопроводов через межэтажные перекрытия.

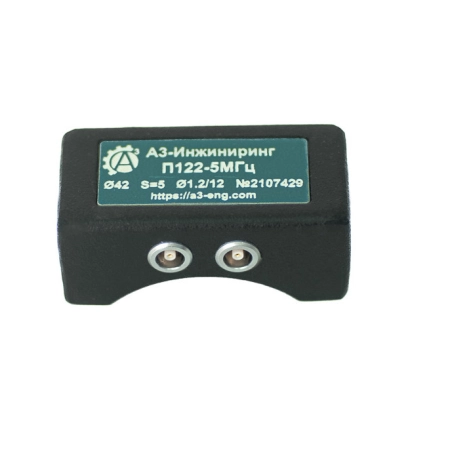

Преобразователи «хордового» типа с эластичным протектором предназначены для контроля качества сварных соединений стальных трубопроводов малого диаметра (18... 325 мм) с малой толщиной стенки (2 … 9 мм). Применение ПЭП хордового типа предусматривается такими нормативными документами, как РД 34.17.302-97 (ОП-501), РД 19.100-00-КТН-001-10 и др. Применение хордовой схемы контроля позволяет выявлять как плоскостные дефекты (трещины, непровары, несплавления, слипания), так и объемные дефекты ((свищи, шлаковые включения, поры).

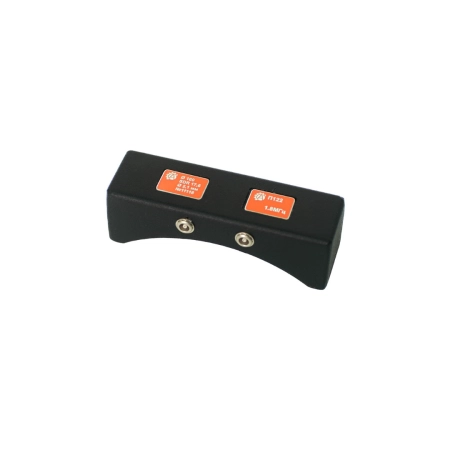

Преобразователи «хордового» типа с эластичным протектором предназначены для контроля качества стыковых сварных соединений полиэтиленовых трубопроводов, выполненных нагретым инструментом. Их применение рекомендовано СП 42-103-2003 (приложение Н) и другими нормативными документами. Преобразователи «хордового» типа с эластичным протектором не предназначены для контроля качества соединений, выполненных с помощью муфт.
