ПУЛЬСАР-2.2 ДБС дефектоскоп буронабивных свай

Внимание! Прибор ПУЛЬСАР-2.2 снят с производства, поставляется только версия 3.

Прибор ПУЛЬСАР-2.2 внесен в Госреестр СИ РФ
Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ПУЛЬСАР-2.2ДБС:

• Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа «стена в грунте», барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой.
• Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105

ПРЕИМУЩЕСТВА ПУЛЬСАР-2.2 ДБС:

• Завершенность и компактность системы контроля свай и фундаментов
• Подводные водостойкие преобразователи УЗК с разъемами фирмы FISCHER, снабжённые системой защиты от случайного падения в измерительный канал
• Инкрементные датчики положения преобразователей в каналах (энкодеры)
• Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
• Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
• Автоматическая стабилизация положения метки первого вступления
• Визуализация принимаемых А-сигналов с режимом осциллографа
• Оперативная оценка качества буронабивных свай
• Выпускают два варианта упаковки прибора:

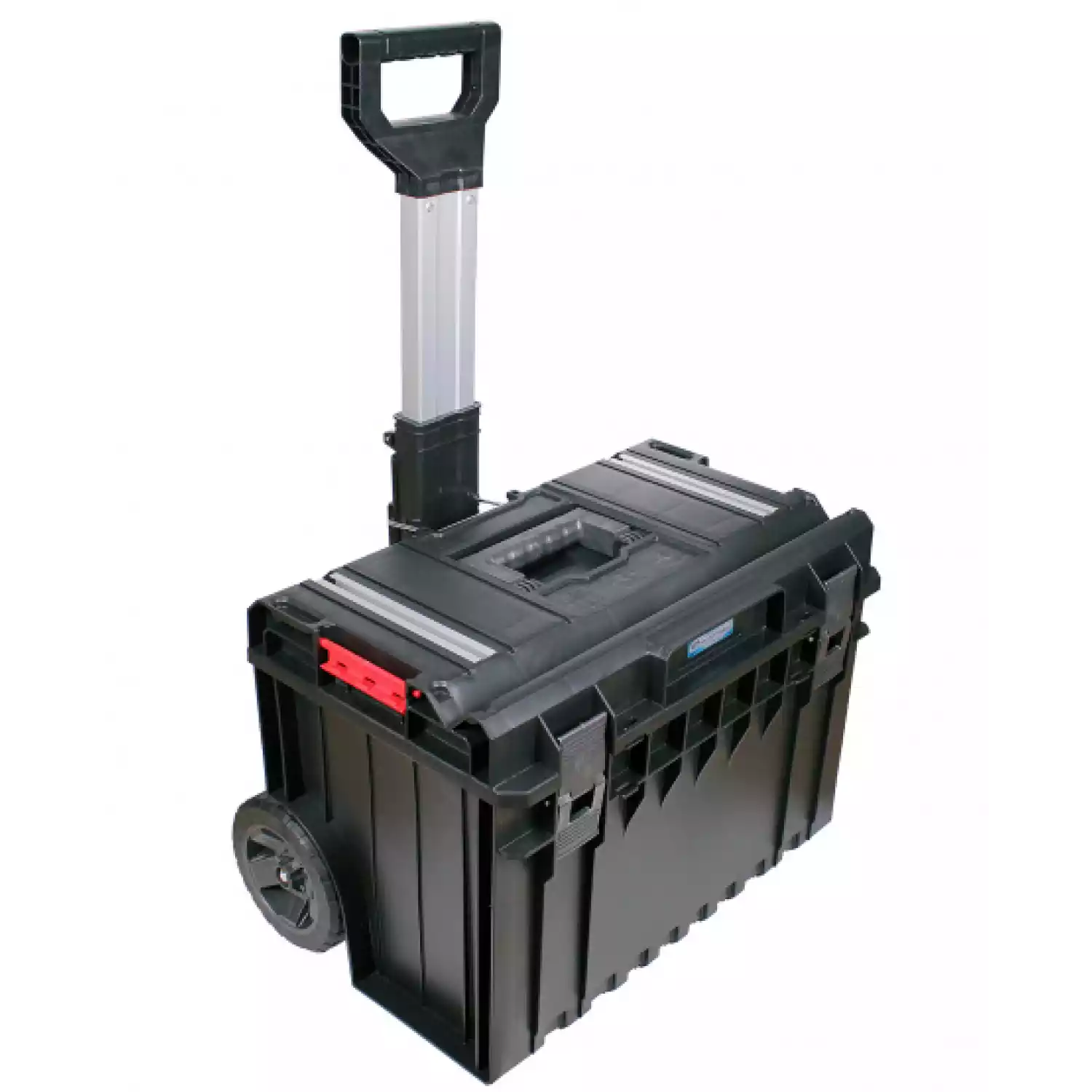

•  – типовая упаковка: кейс габаритами 662х293х222 мм (см. фото №5), барабаны с кабелем в кейс не входят, их переносят отдельно;

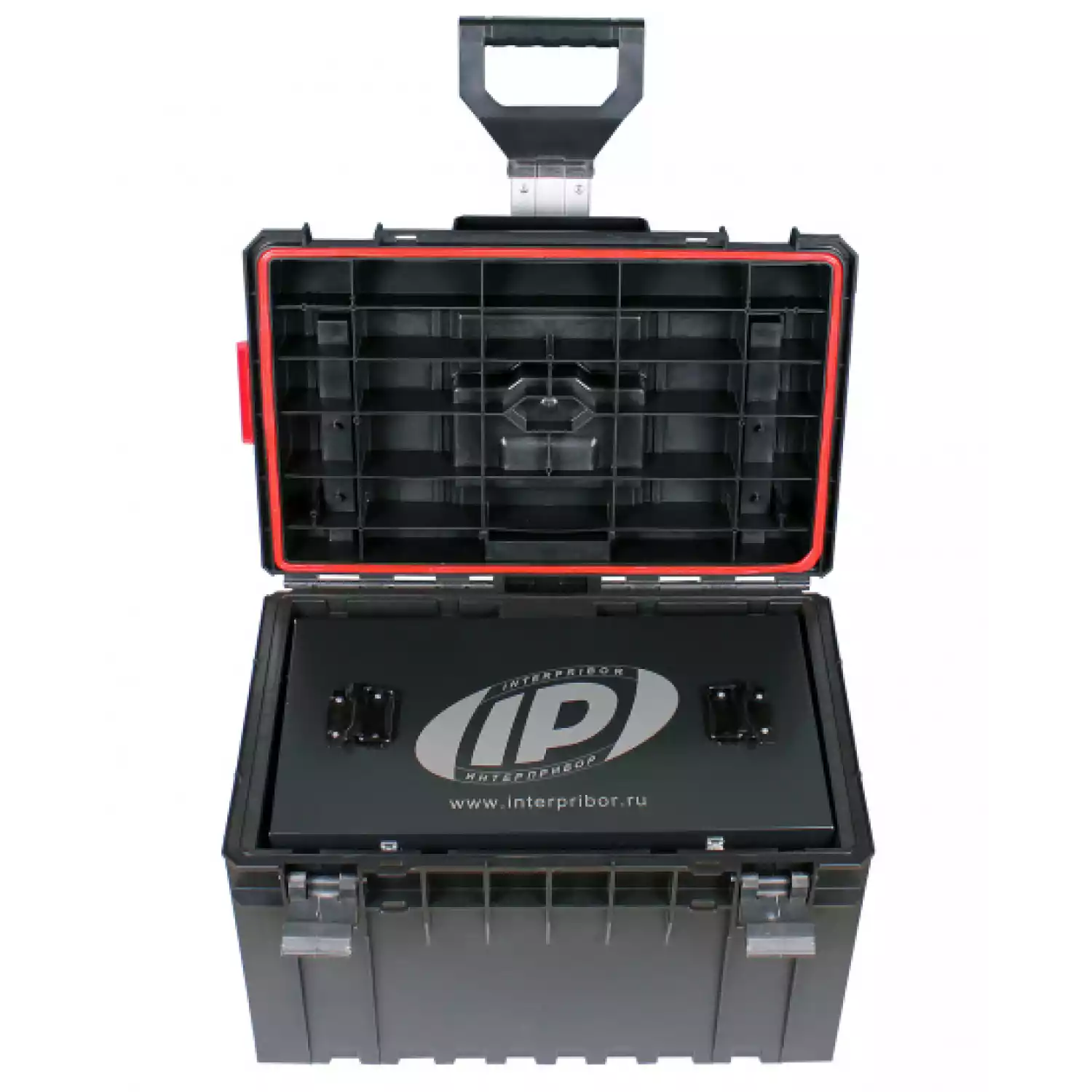

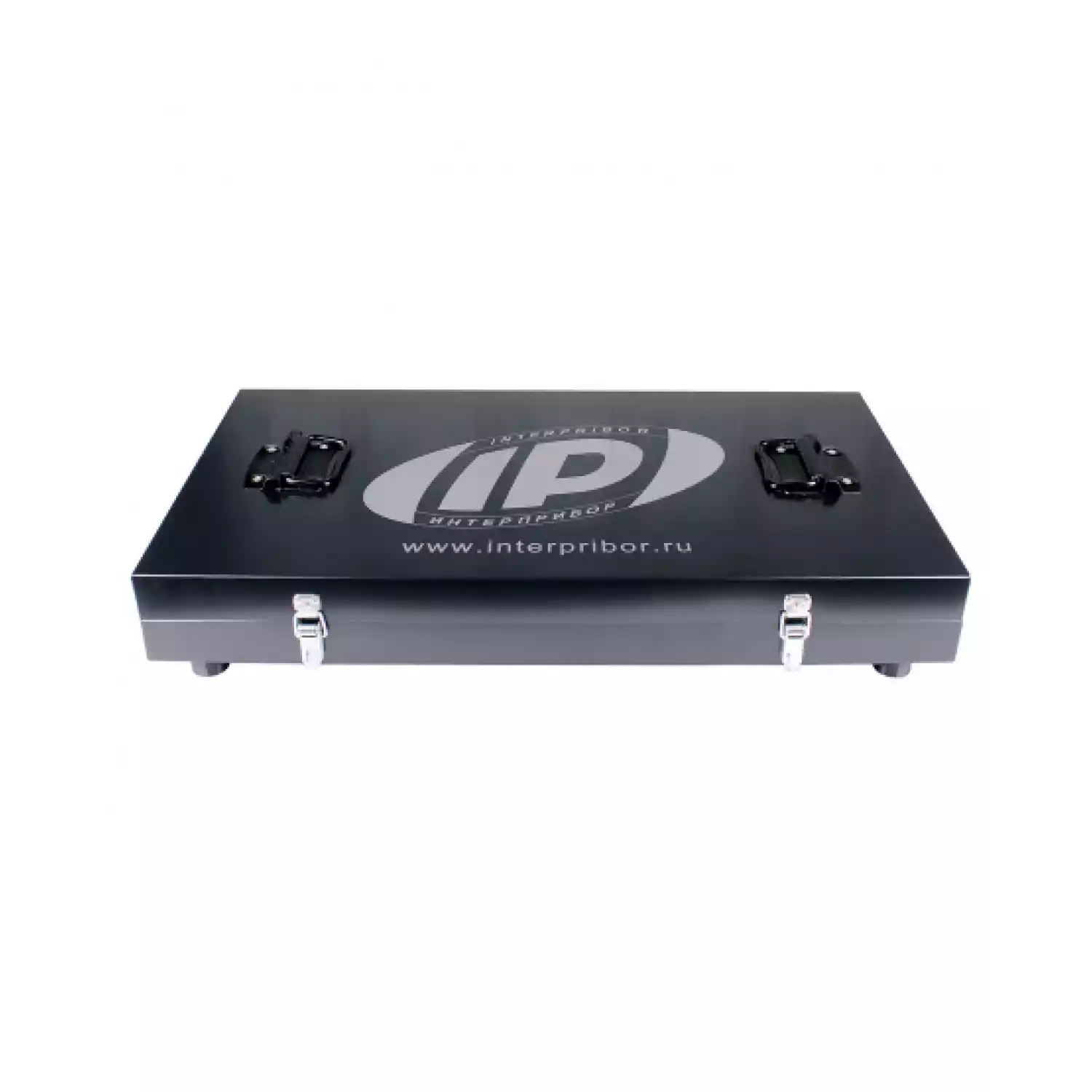

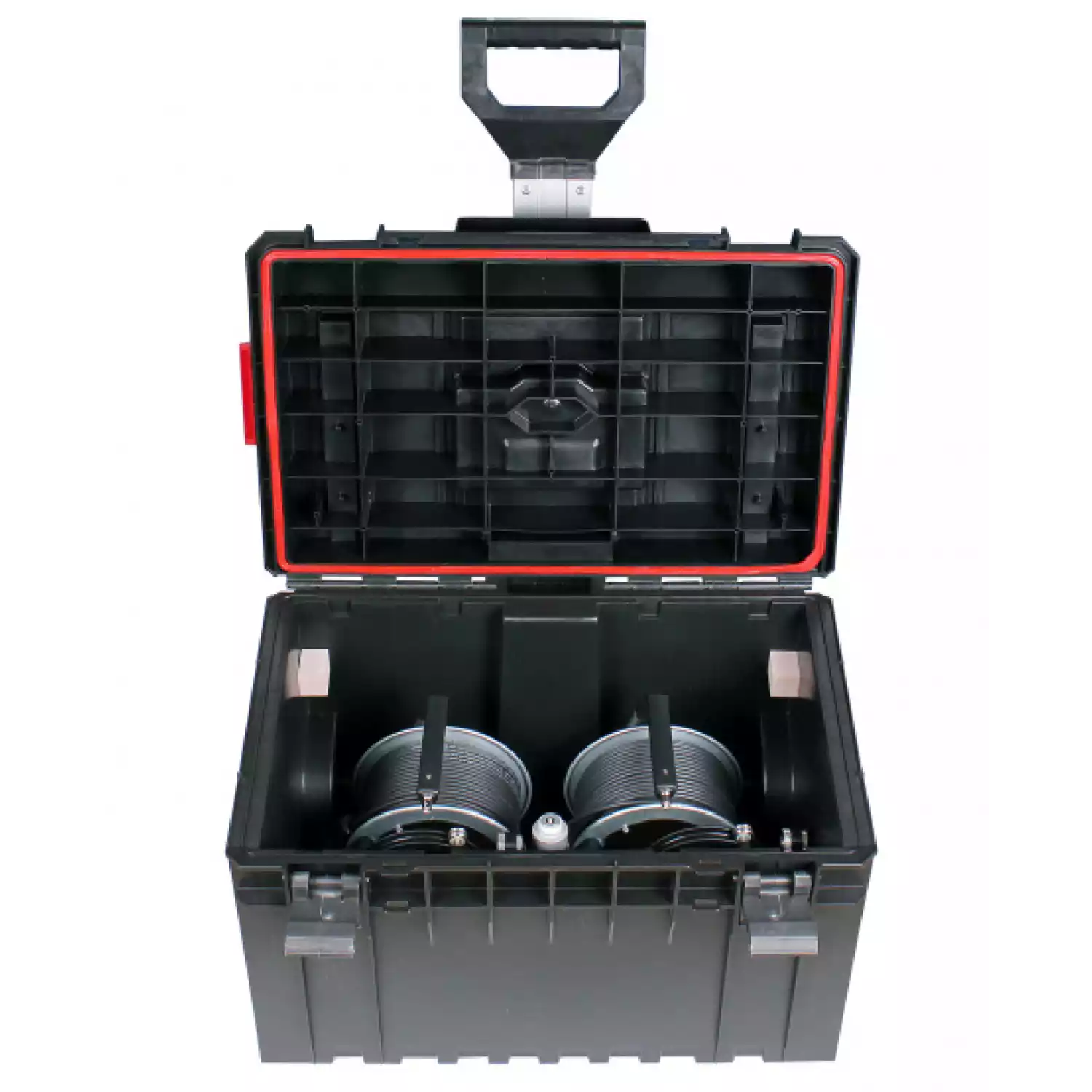

•  – транспортировочный бокс габаритами 768х490х476 мм для комплекта ДБС (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора Пульсар-2.2 (см. фото №1-2);

ОСНОВНЫЕ ФУНКЦИИ ПУЛЬСАР-2.2 ДБС:

• Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
• Измерение положения преобразователей в каналах по поверхности сваи
• Формирование результата по автоматически выполняемой серии из 5 измерений
• До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
• Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
• Стандартное использование прибора ПУЛЬСАР-2.2:
•  – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям;
•  – возможность ввода до 30 градуировочных характеристик пользователя;
•  – определение глубины трещин по Российскому и Английскому методам;
•  – вычисление плотности, модуля упругости и звукового индекса материалов;
•  – сервисная компьютерная программа, USB интерфейс.
• Русский и английский язык меню и текстовых сообщений

СПЕЦИАЛИЗИРОВАННАЯ СЕРВИСНАЯ КОМПЬЮТЕРНАЯ ПРОГРАММА ПУЛЬСАР-2.2 ДБС:

• Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
• Формирование отсчета об испытании сваи
• Экспорт считанного массива в Excel, текстовый формат и другие приложения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

* — поставляется под заказ

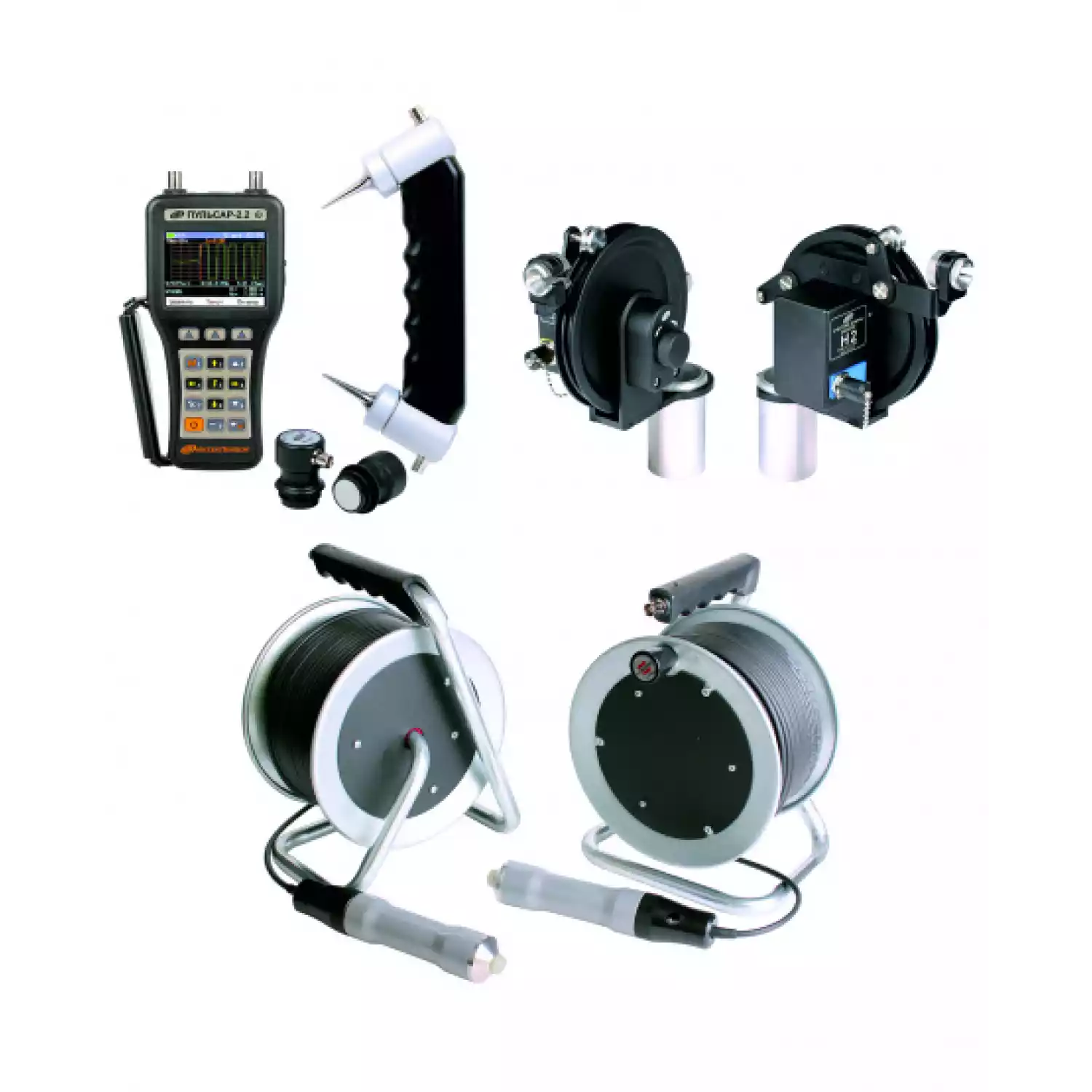

СОСТАВ БАЗОВОГО КОМПЛЕКТА ПУЛЬСАР-2.2 ДБС:

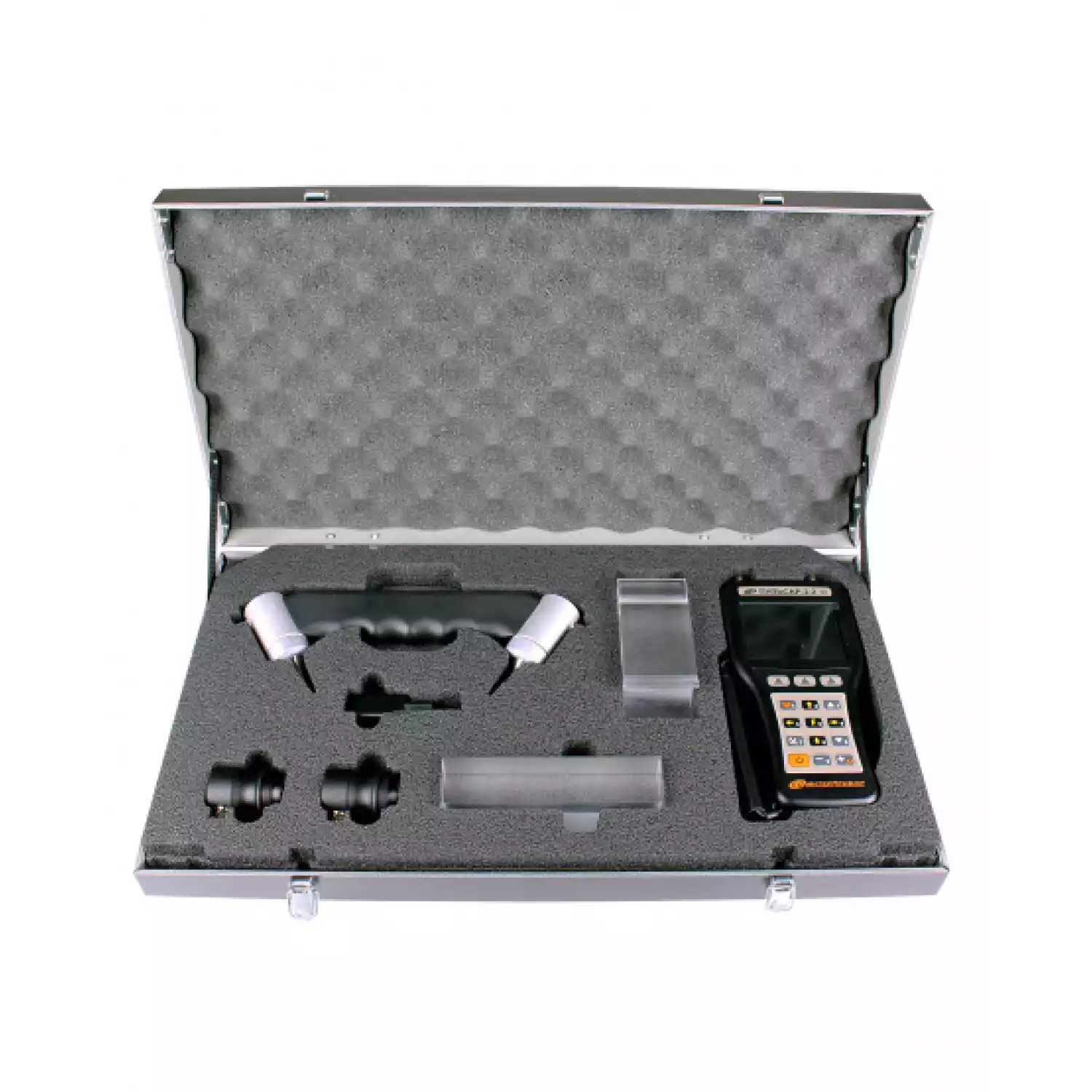

• Прибор ПУЛЬСАР-2.2 версия 3 в составе:
•  – Электронный блок, чехол
•  – Датчик поверхностного прозвучивания
•  – Комплект датчиков сквозного прозвучивания (2 шт.)
•  – Комплект кабелей 1,5м. — 2 шт.
•  – Контрольный образец-призма
•  – Аккумуляторы, зарядное устройство
•  – Сервисная программа на CD, кабель USB
•  – Руководство по эксплуатации
•  – Свидетельство о Госповерке
• Преобразователи для контроля свай П111-0.06-И6 — 2 шт.
• Контрольный образец радиальный
• Барабаны с кабелем по 50м — 2 шт.
• Датчики положения (энкодеры) — 2 шт.
• Сервисная программа для свайного применения
• Кейс
• Инструкция по работе с комплектом ДБС

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Транспортировочный бокс для комплекта ДБС
• Барабаны с кабелем длиной в диапазоне от 50 до 100м
• Кожаный чехол «Свободные руки» для электронного блока ПУЛЬСАР-2.2
• Резервные аккумуляторы
