АУМ-6-3 автомат ускоренного метода

Автоматическая установка АУМ-6-3 предназначена для проведения испытаний на морозостойкость бетонных образцов (100 х 100 х 100мм) ускоренным третьим методом по ГОСТ 10060-2012 без выгрузки образцов из морозильной камеры для размещения их в ванну для оттайки.

ПРЕИМУЩЕСТВА АУМ-6-3 ПЕРЕД КМД-0,15:

• значительно сокращается трудоемкость испытаний за счет уменьшения физического труда по выгрузке и разгрузке образцов
• значительно сокращается общее время проведения испытаний за счет возможности круглосуточной работы установки без участия лаборанта в ночных сменах.
• Уменьшение общего количества применяемого оборудования (исключается ванна для оттайки и устройство для поддержания температуры рассола оттаивания).

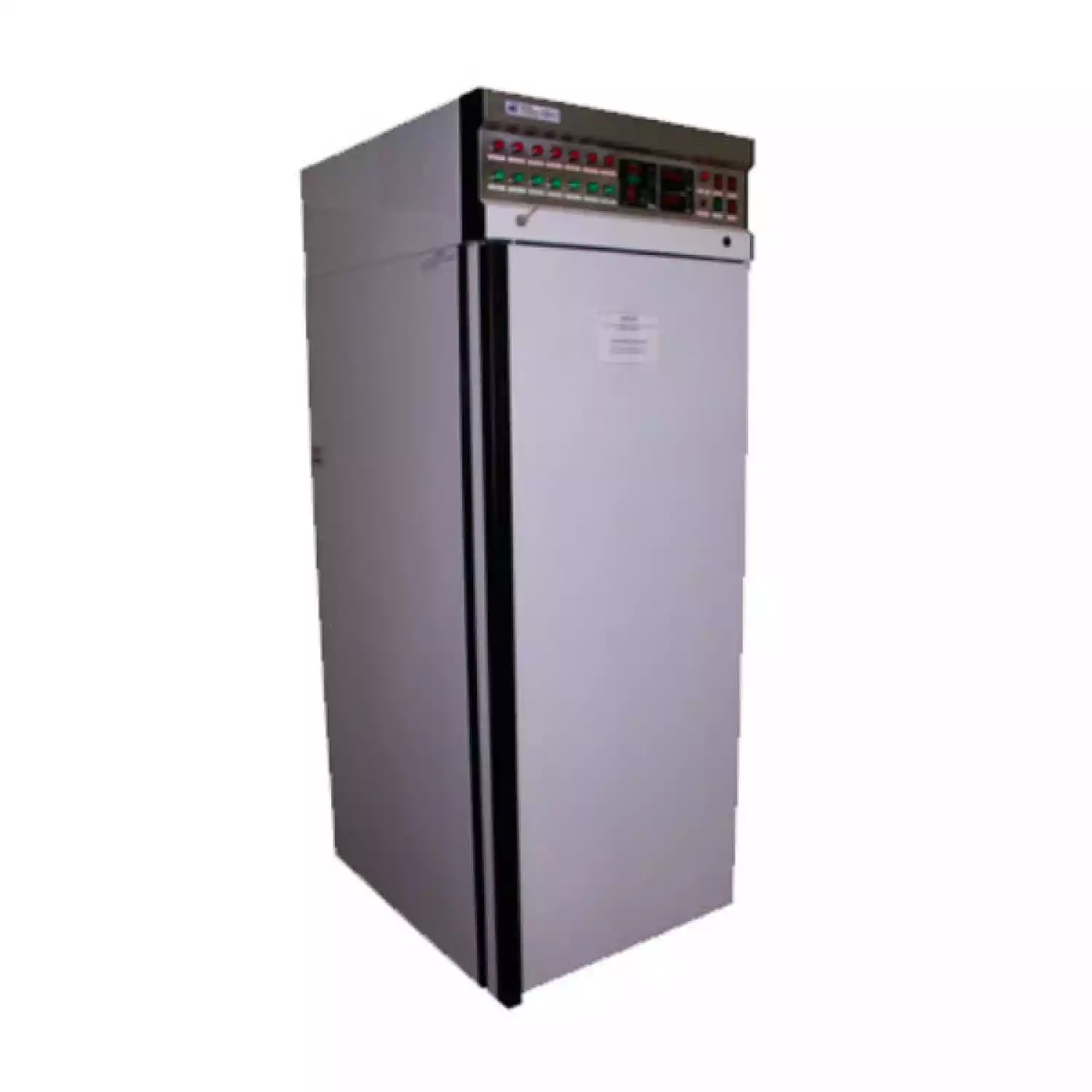

Установка выполнена единым блоком шкафного типа.

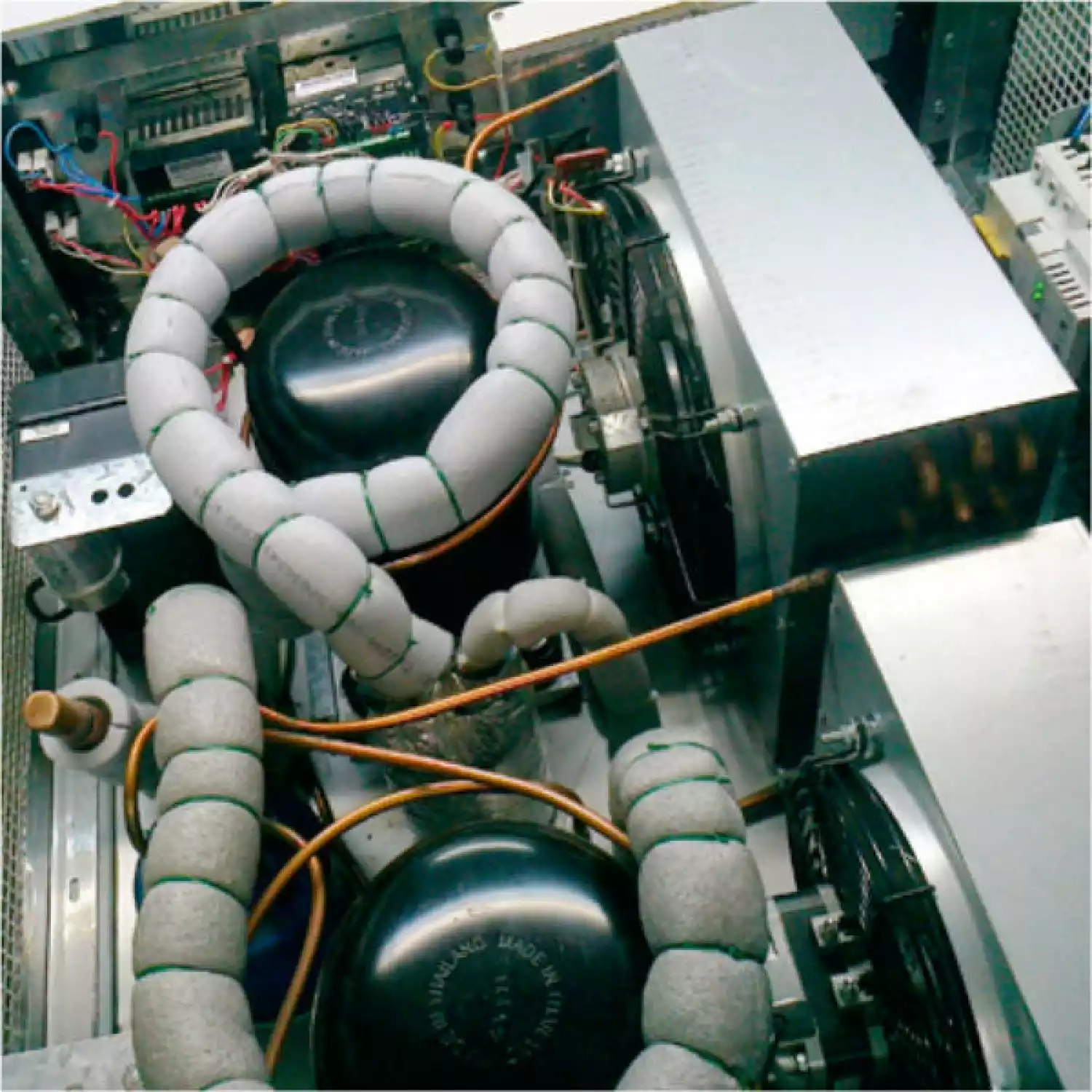

Шкаф условно разделён на три части по высоте. В верхней части располагаются компрессорно –конденсаторные агрегаты двухкаскадной холодильной машины, пускорегулирующая, защитная и управляющая аппаратура.

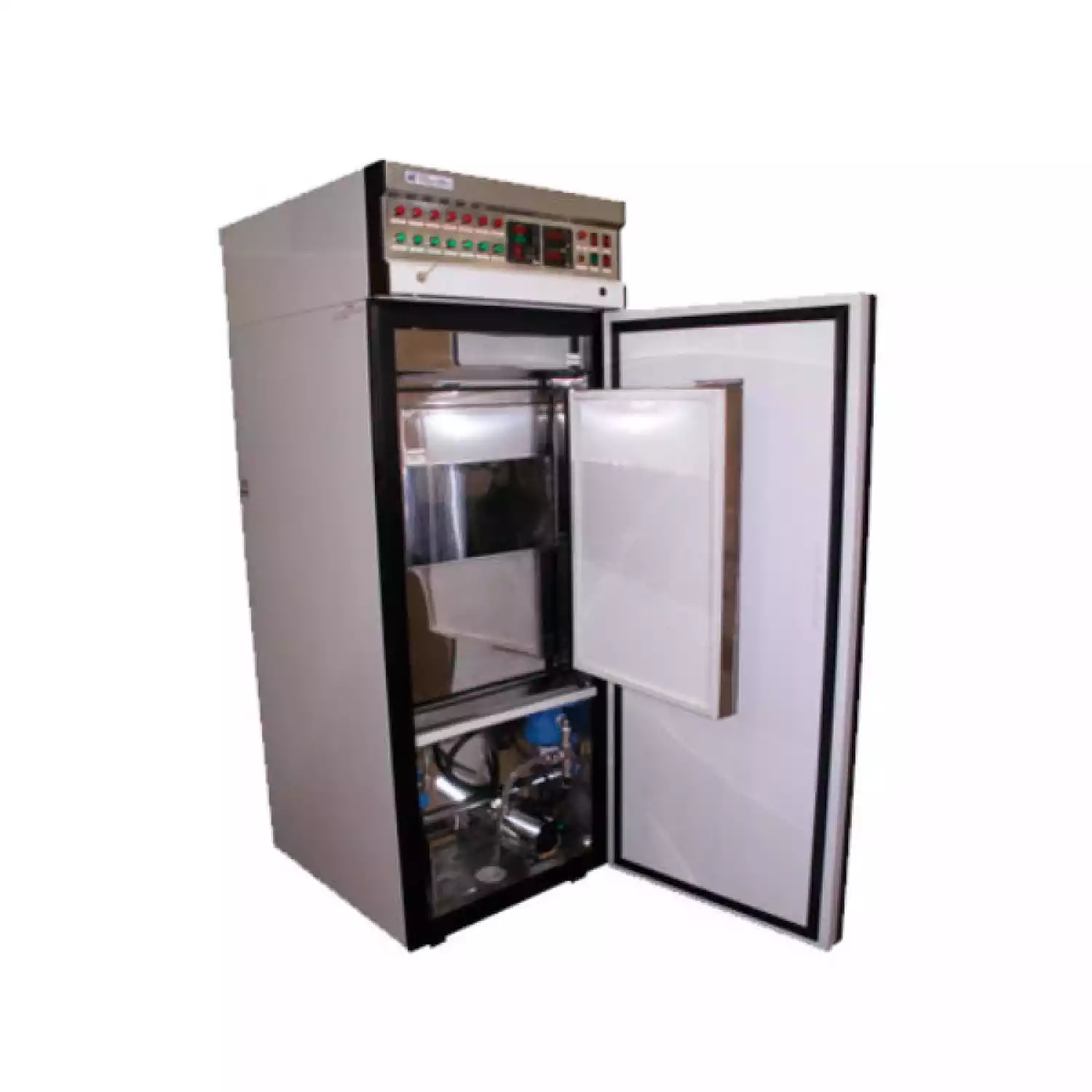

В средней части располагаются межкаскадный теплообменник и морозильная камера с контейнером из нержавеющей стали для размещения образцов во время замораживания и налива рассола во время оттаивания.

В нижней части располагаются, насосное отделение и емкость для рассола из нержавеющей стали.

Конструкция петель навески дверей обеспечивает их регулировку и возможность навешивания дверей в правом и левом исполнении для удобства пользования.

Конструкция и технология изготовления рабочего контейнера, емкости для рассола и емкостей для размещения образцов обеспечивают многолетнюю гарантию от сквозной коррозии любых элементов и соединительных швов деталей рабочего контейнера и емкостей, подверженных воздействию агрессивной среды – рассола поваренной соли.

Управление работой установки осуществляет микропроцессорный контроллер по заданной программе.

АВТОМАТИЧЕСКАЯ УСТАНОВКА АУМ-6-3 РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ:

• после завершения цикла заморозки в контейнер с образцами подается предварительно подготовленный по температуре рассол из ёмкости с помощью циркуляционного насоса и начинается цикл оттайки.
• для поддержания температуры циркулирующего рассола в заданных пределах в ёмкости с рассолом по необходимости включается ТЭН
• после завершения цикла оттайки циркуляционный насос выключается, рассол самотёком сливается в бак, включается холодильная машина и начинается цикл заморозк
• и так далее — цикл за циклом — в автоматическом режиме. Количество циклов заморозки и оттайки задается по программе контроллера.

Все наружные и внутренние детали установки контактирующие с раствором соли изготавливаются из нержавеющей стали, а для перекачки циркулирующего во время оттайки рассола применяется химический насос специальной конструкции (на магнитной муфте) соответствующей производительности.

АВТОМАТИЧЕСКАЯ УСТАНОВКА АУМ-6-3 ОБЕСПЕЧИВАЕТ ЗАЩИТУ ОТ ОТРИЦАТЕЛЬНОГО ВОЗДЕЙСТВИЯ НА ОБСЛУЖИВАЮЩИЙ ПЕРСОНАЛ И ЗАЩИТУ СОБСТВЕННОЙ КОНСТРУКЦИИ ПРИ ВОЗНИКНОВЕНИИ АВАРИЙНЫХ СИТУАЦИЙ, А ИМЕННО:

• автоматическое отключение при возникновении опасного для персонала электрического напряжения,
• автоматическое отключение при недопустимых отклонениях питающего напряжения электрической сети,
• автоматическое отключение при упуске рассола по любой из причин (не до конца закрыты наливной или сливной вентили, недозаправ установки рассолом и т. д.)
• автоматическое отключение при возникновении аварийных давлений в холодильных контурах любого из каскадов холодильной машины,
• автоматическое отключение при перегреве рассола во время оттаивания по причине отказа либо датчика температуры, либо микропроцессора измерителя температуры.

В соответствии с требованиями ГОСТ 10060-2012 «Бетоны. Методы определения морозостойкости. Общие требования» средой оттаивания для ёмкостей (с размещёнными в них образцами) является 5% водный раствор хлористого натрия с температурой +20±2°С.

Некоторые производители испытательного оборудования заменяют среду оттаивания для ёмкостей с образцами на воздушную с температурой +20±2°С, что не позволяет признавать результаты испытаний образцов бетона достоверными.

Произвольная замена жидкой среды оттаивания на воздушную среду является технической ошибкой вследствие изменения скорости оттаивания, изменения процесса тепломассообмена при оттаивании образцов и изменения концентрации рассола в ёмкости с образцом при неоднократном повторении процедуры замораживания и оттаивания.

Строго говоря, результаты испытаний на морозостойкость по методике, отличающейся от описанной в ГОСТ 10060-2012, являются искажёнными. И, соответственно испытательное оборудование для проведения испытания морозостойкости бетонов по такой методике, не может быть аттестовано в качестве такового.

МИКРОПРОЦЕССОРНЫЙ КОНТРОЛЛЕР, УПРАВЛЯЮЩИЙ РАБОТОЙ УСТАНОВКИ АУМ-6-3, МОЖЕТ БЫТЬ ПОДКЛЮЧЕН К КОМПЬЮТЕРУ ДЛЯ ОБЕСПЕЧЕНИЯ РЕГИСТРАЦИИ СЛЕДУЮЩИХ ДАННЫХ:

• отображение текущих показаний прибора в цифровом и графическом виде;
• архивирование параметров через заданные промежутки времени;
• реагирование на выход измеряемых значений за установленные пользователем границы;
• просмотр архива измерений за любой промежуток времени в табличном и графическом виде.

Для подключения контроллера к компьютеру используется адаптер сети (поставляется по отдельному заказу в комплекте с кабелем подключения к компьютеру).

Малый уровень шума работающего оборудования не превышает 75 Дб, что соответствует требованиям санитарных норм СН 2.2.4/2.1.8.562-96.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АУМ-6-3:
