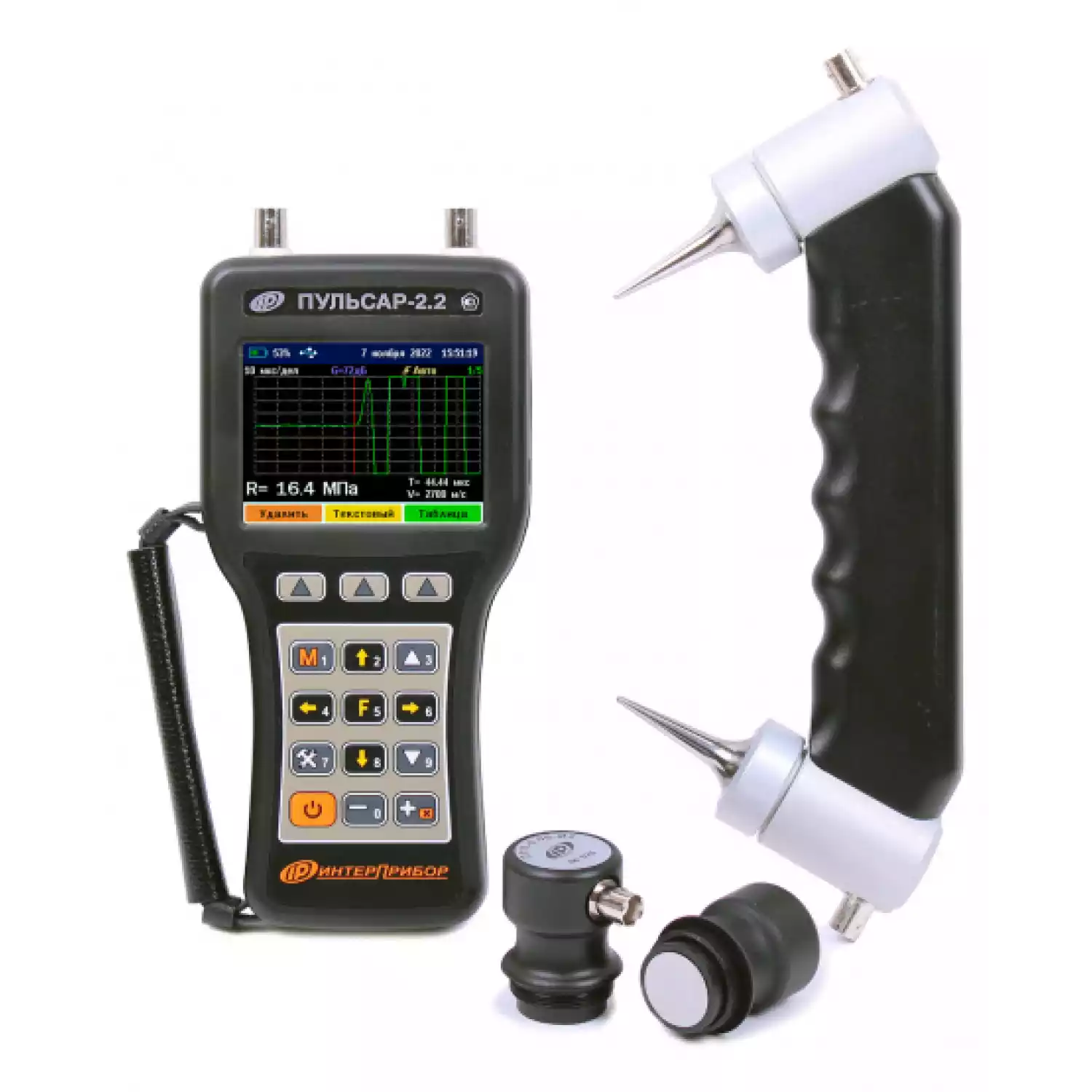

Прибор ультразвуковой Пульсар 2.2 (дефектоскоп)

Внимание! Прибор Пульсар 2.2 снят с производства, поставляется только версия 3.

Пульсар 2.2 – современный прибор для диагностики изделий из бетона и кирпича. Пульсар 2 2 – прибор для оценки прочности, однородности, модуля упругости, плотности, класса бетона, кирпича, других строительных материалов при помощи ультразвука. С его помощью пользователь может определять наличие в монолитных объектах трещин, пустот, других дефектов. Еще одна функция устройства определение степени зрелости бетона. И это далеко не полный список величин, которые могут быть измерены при помощи данного устройства.

ПРЕИМУЩЕСТВА ПРИБОРА ПУЛЬСАР 2.2:

Пульсар 2 2 имеет несколько модификаций и вариантов исполнения, каждый из которых обладает такими достоинствами, как:

• не влияние на достоверность и точность результатов силы прижатия преобразователей;
• работоспособность прибора на больших диапазонах прозвучивания;
• преобразователи, работающие и на излучение ультразвуковых волн и на прием;
• использование для проведения тестирования подводных объектов.

Пульсар 2.2 внесён в реестр СИ.

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ПУЛЬСАР 2.2:

• Прибор ПУЛЬСАР-2.2 предназначен для:
• Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля
• Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
• Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
• Оценки степени зрелости бетона при монолитном бетонировании
• Определения плотности и модуля упругости материалов, звукового индекса абразивов
• Оценки пористости, трещиноватости и анизотропии материалов
• Оценки затухания ультразвука в материалах, изделиях и конструкциях

ПРЕИМУЩЕСТВА И ВАРИАНТЫ ИСПОЛНЕНИЯ ПУЛЬСАР 2.2:

• Некритичность результатов к силе прижатия преобразователей к объекту (патент)
• Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» прибор работоспособен на больших базах прозвучивания
• Универсальные преобразователи на излучение и прием с повышенной отдачей
• Датчик поверхностного прозвучивания с фиксированной базой:
•  – ручка из сверхлегкого и теплого материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с
•  – база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
•  – эллиптические износостойкие протекторы для сухого точечного контакта
• Комплектация датчиками зависит от версии приборов:
•  – Версия 1 — датчик поверхностного прозвучивания
•  – Версия 2 — датчики сквозного прозвучивания (2 шт.)
•  – Версия 3 — датчики поверхностного и сквозного прозвучивания.
• Для подводного обследования гидротехнических объектов поставляются герметичные преобразователи сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER (опция)
• Встроенная литиевая батарея большой ёмкости и зарядное устройство

ОСНОВНЫЕ ФУНКЦИИ ПУЛЬСАР 2.2:

• Автоматическая стабилизация положения метки первого вступления
• Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
• Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений
• Формирование результата по автоматически выполняемой серии 2…10 измерений
• Вычисление прочности и класса бетона
• Определение глубины трещины по «Российскому» и «Английскому» методам
• Вычисление плотности, модуля упругости материалов и звукового индекса материалов
• Универсальные (по ГОСТ 17624 и рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
• До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
• Русский и английский язык меню и текстовых сообщений
• USB интерфейс и специализированная сервисная компьютерная программа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУЛЬСАР 2.2:

* — по заказу

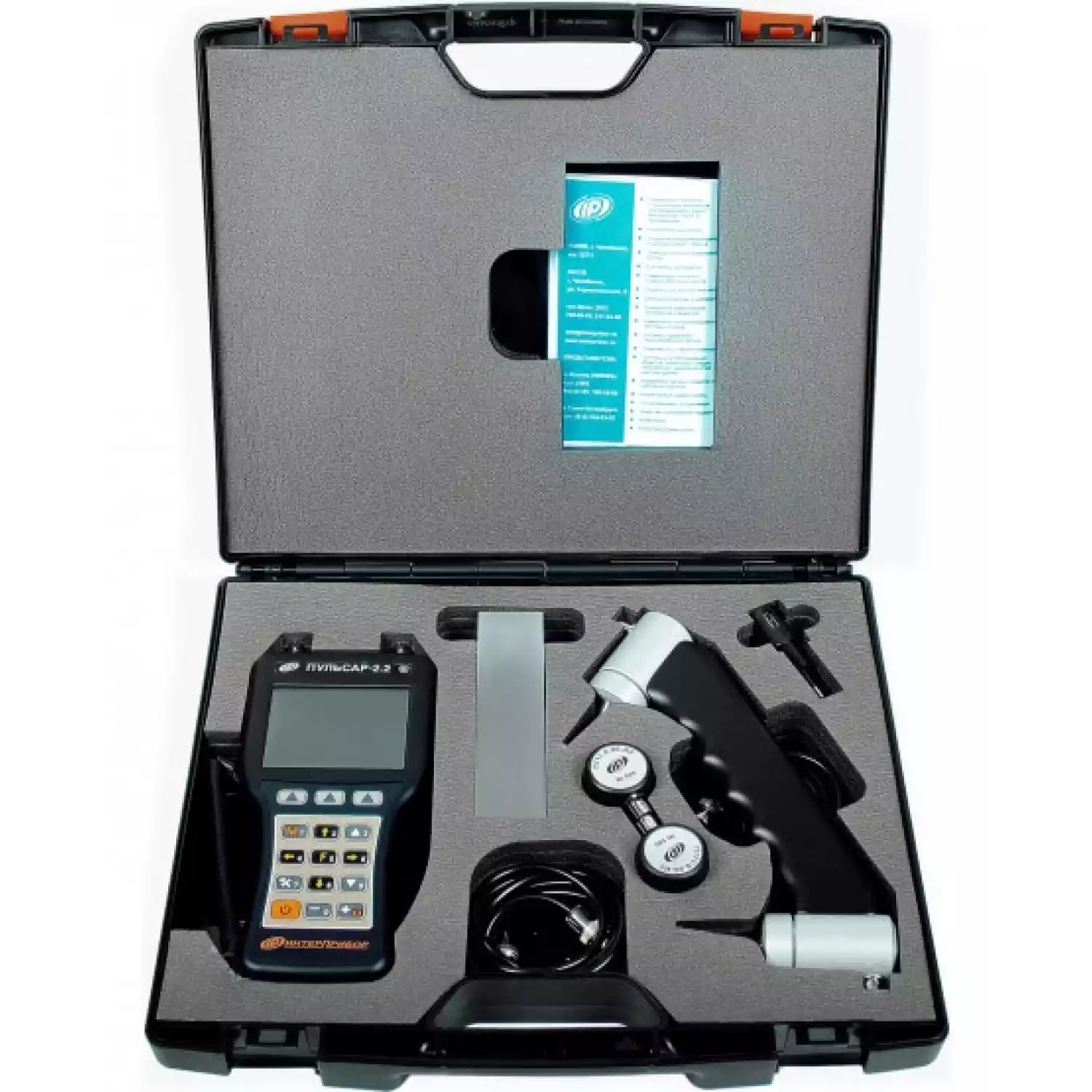

СОСТАВ БАЗОВОГО КОМПЛЕКТА ПУЛЬСАР-2.2:

• Электронный блок, чехол
• Датчики (поставляются в зависимости от версии прибора)
•  – Версия 1 — с датчиком поверхностного прозвучивания
•  – Версия 2 — с датчиками сквозного прозвучивания
•  – Версия 3 — с датчиками сквозного и поверхностного прозвучивания
• Комплект кабелей 1,5м. — 2 шт.
• Контрольный образец-призма
• Аккумуляторы, зарядное устройство
• Сервисная программа на CD, кабель USB
• Руководство по эксплуатации, сумка
• Свидетельство о Госповерке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ПУЛЬСАР 2.2:

• Преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания — 2 шт.
• Датчик для поверхностного прозвучивания с выходом кабелей на одну сторону
• Преобразователи 20…500 кГц (заказная комплектация)
• Преобразователи для сквозного прозвучивания в водонепроницаемом исполнении (IP68)
• Датчик для поверхностного прозвучивания в водонепроницаемом исполнении (IP68)
• Кабели, удлинители
• Кожаный чехол «Свободные руки.»
