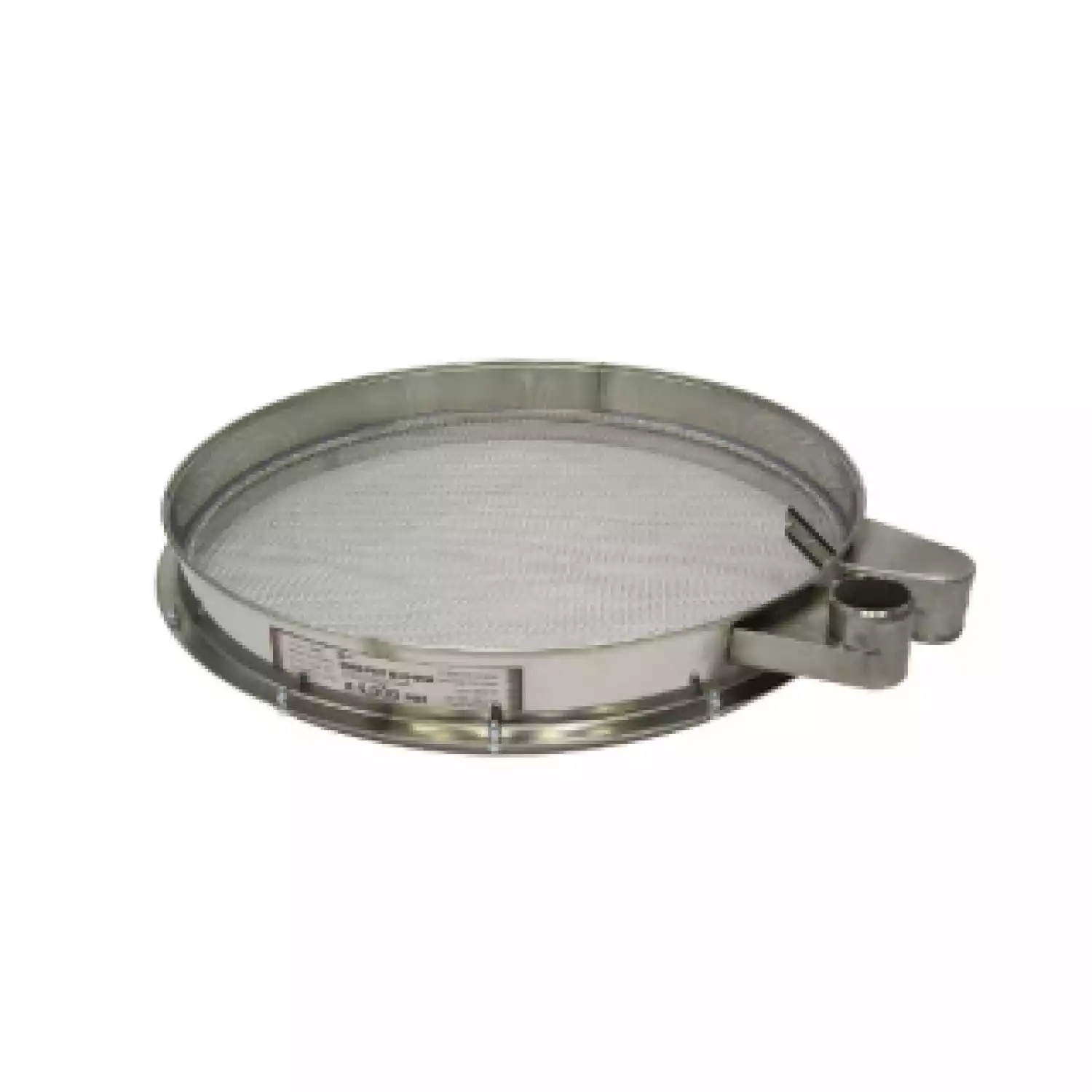

Сито лабораторное ГР 50 состоит из верхней и нижней обечаек, решета в сборе, винта с шайбами и гайками, патрубка, отбойника и резинового уплотнительного кольца.
В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, обеспечивающие жесткость сита и размещен силиконовый уплотнитель, исключающий попадание материала между обечайкой и решетом.
На обечайке методом лазерной гравировки выполнен шильдик.
Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает герметичность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.
Сетка сита изготавливается из нержавеющей стали и латуни.
Перфорированное полотно сита изготавливается тремя различными способами:
Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются поставленной задачей.
Подлежащий просеиванию материал засыпается в верхнее сито грохота, которое закрывается крышкой. Комплект сит грохота устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.
Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется; частицы размером более отверстий – перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.
Обечайка сита, патрубки и направляющие отбойники изготовлены из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304). Исключено попадание частиц пробы между обечайкой и просеивающем элементом.
Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит с составе Грохота ГР 50.
В ситах ГР 50 применяется сетка из:
с размерами ячеек от 0,315 до 4,0 мм.
В ситах ГР 50 применяется перфорированное полотно из нержавеющей стали с круглыми или квадратными отверстиями. Просеивающий элемент со стандартными отверстиями выполняется из перфорированного листа, а с нестандартными – методом лазерной резки. Размер отверстий – от 0,8 до 5.0 мм.
Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает герметичность их соединения между собой, а также облегчает разборку колонны сит. Отбойники направляют надрешетный продукт через патрубок в приемную емкость.
Подтверждение качества изготавления сертификатом калибровки, оформленного ФБУ «ТЕСТ-С.Петербург» или ВНИИМ им. Д.И.Менделева.
На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
|---|---|
| Внутренний диаметр обечайки, мм | 300 |
| Размер ячейки сетки, мм | 0,315-4,0* |
| Размер отверстий перфорированного полотна, мм | 0,8-5,0* |
| Масса, кг, не более | 3,0 |
| Масса пробы на сито с сеткой, гр, не более | 1000 |
| Нагрузка на сито с перфорированным полотном, гр, не более | 3000 |
* — возможность рассева материала и производительность при ячейке сетки менее 315 мкм или более 5,0 мм определяются при проведении технологических испытаний.
Варианты исполнения просеивающих элементов
| СЕТКА МЕТАЛЛОТКАНАЯ ПО ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91 | ||||||
|---|---|---|---|---|---|---|
| Размер ячейки, мм | 0,315 | 0,355 | 0,40 | 0,45 | 0,50 | 0,56 |
| Материал | л., н. | л., н. | л., н. | л., н. | л., н. | л. |
| Размер ячейки, мм | 0,63 | 0,70 | 0,80 | 0,90 | 1,00 | 1,40 |
| Материал | л., н. | л., н. | л., н. | л., н. | л., н. | н. |
| Размер ячейки, мм | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,80 |
| Материал | л., н. | н. | л., н. | н. | л., н. | н. |
н — нержавеющая сталь, л — латунь
| ПЕРФОРИРОВАННОЕ ПОЛОТНО ПО DIN 24041, ТУ 1812-001-50336739-2008 | ||||||
|---|---|---|---|---|---|---|
| Размер отверстий, мм | Диаметр | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 |
| 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | ||
| Сторона квадрата | 3,15 | 3,5 | 4,0 | 4,5 | 5,0 | |
По специальному заказу возможно изготовление просеивающих элементов с иными размерами отверстий.
