Прибор для оценки качества уплотнения (несущей способности) основания дорожного полотна.
Сертификаты на динамический плотномер грунтов TERRATEST 3000 GPS :
— Сертификат соответствия. Выдан Федеральным агентством по техническому регулированию и метрологии.
Легкий измеритель плотности грунтов, для проведения динамичных испытаний на сжатие с использованием нагрузочной плиты, согласно Немецкой директивы TP BF-StB часть B 8.3, для определения динамического модуля упругости ( Evd ) грунтов и скальных пород. Этот высокотехнологичный динамический плотномер грунта, измеряя скорость и величину усадки грунта, гарантирует быстрые, удобные и точные результаты измерений при строительстве дорог и трубопроводов.
Плотномер грунтов TERRATEST 3000 GPS обладает следующими особенностями:
| интегрированная GPS -система с интерфейсом Google ® Earth для немедленной привязки на местности |
| водостойкий корпус электроники с окном, для применения и при неблагоприятных условиях |
| комфортабельный дисплей с подсветкой, для изображения графиков измерений усадки грунтов |
| удобная для обслуживания, панель управления |
| эффективный быстрозарядный аккумулятор |
| внутренняя память, до 2.000 измерений |
| автоматический контроль надежности результатов |
| акустическая подача сигнала |
| внешние водозащищенные кнопки управления |
| штекерное соединение с применением высококачественных штекеров LEMO |
| крепко завинченная ручка безопасности с уровнем |
| эргономичное кольцо захвата падающего груза и скошенные ручки нагрузочной плиты для удобства работы на стройплощадке |
| удобное и комфортабельное программное обеспечение (программы) |
Обслуживание „TERRATEST 3000 GPS» весьма не сложно, так как еще на стадии разработки конструкции и создания прибора, было обращено внимание на то, чтобы ошибочные измерения автоматически исключались внутренним надежным контролем. Таким образом, гарантировано, что после изучения руководства по эксплуатации прибора, можно профессионально обслуживать данный прибор и проводить точные измерения.
Комфортабельный графический дисплей с подсветкой делает приятной работу оператора и дает возможность снятия показаний даже при плохом освещении.
| Нагрузочную плиту положить на грунт. С помощью движений или при помощи других средств, придать ей горизонтальное положение. | Вставить измерительный кабель и включить электронику. Статус опроса подтвердить кнопкой «Старт». | Следовать указаниям на дисплее: выполнить 3 предварительных и 3 измерительных удара. | Все результаты измерений и Evd -значений указываются на дисплее. Измерения запоминаются и могут быть отпечатаны. |
| При включении, „TERRATEST 3000 GPS» проверяет работу сенсора, заряд батареи, наличие карты с электронным чипом, готовность GPS и показывает их статус на дисплее. |
| При повторном нажатии стартовой клавиши, появляется меню измерений, требующее проведения 3 предварительных и 3 измерительных ударов. |
| После каждого измерения на дисплее отображается усадка, а также принадлежащая ей, кривая. После 3 измерения указывается Evd-значение. |
| Панель управления удобна и наглядно размещена. Благодаря подсветке дисплея, все показания хорошо читаемы. После проведения измерений показываются все 3-и кривые усадки грунта с Evd-значениями. |
Инновационный динамический плотномер!
TERRATEST 3000 GPS — Умнейший в мире, измеритель плотности грунтов
При разработке прибора „TERRATEST 3000 GPS» были использованы только высококачественные компоненты.
„TERRATEST 3000 GPS» наряду с „GPS-системой с интерфейсом Google® Earth», обладает и другими важными инновациями, что делают его всемирно неповторимым эффективным измерительным прибором:
Инновации в механике:
| эргономичное, шестиугольное кольцо падающего груза, со скошенными ребрами для „лучшего захвата» |
| скошенные ручки для более легкого обращения с нагрузочной плитой на стройплощадке |
| крепко завинченная ручка безопасности с интегрированным уровнем |
Инновации в электронике:
| интегрированная GPS-система с интерфейсом Google® Earth для немедленной позиционной привязки |
| внутренняя память, позволяющая производить до 2.000 измерений с USB-интерфейсом |
| Функция ввода текста, примечания могут быть введены в память прибора непосредственно на стройплощадке |
| комфортабельный графический дисплей с подсветкой, для изображения графиков полученных, во время измерений, а также для наглядной работы с меню |
| качественное штекерное соединение с применением высококачественных штекеров LEMO |
| удобное в пользовании, комфортабельное программное обеспечение для обработки результатов измерений со статистической функцией |
Принадлежности для плотномера грунтов TERRATEST 3000 GPS :
| 10 кг нагрузочное устройство Evd = 15 -70 МН/м² (соответствует Ev2 до 120 MН/м²) |
15 кг нагрузочное устройство Evd = 80 — 120 МН/м² (соответствует Ev2 до 180 MН/м²) |
Транспортный бокс „МИЛАНО» для безопасной и практической транспортировки „TERRATEST 3000 GPS» |
|
Транспортный бокс „МИЛАНО».
Для удобного пользования наш транспортный бокс оснащен с одной стороны колесами. Высокое качество изготовления бокса делает транспортировку надежной и практичной и в длительных поездках. 15 кг нагрузочное устройство.
Для динамичных испытаний на сжатие при более высоких требованиях к несущей способности, Evd = от 80 до 120 МН/м² (соответствует Ev2 до 180 MН/м²), в вашем распоряжении 1,5-кратная сила нашего прибора с падающим грузом 15 кг.
Программное обеспечение „TERRATEST»
Программное обеспечение плотномера помогает Вам обработать и сохранить Ваши измерения, произвести их статистическую обработку, обеспечивая быстрый доступ к имеющейся базе данных плотности грунтов. При его разработке большое значение придавалось созданию удобного для пользователя экрана, не требующего при работе с „TERRATEST» особенных компьютерных знаний. При активизации интерфейса Google® Maps (опционально доступно), для каждого измерения в маленьком окне, в нижнем левом углу экрана, раскрывается спутниковая карта, в которой документируется данный измерительный пункт.
Инновации
Интерфейс Google®-Earth
Поданная в виде заявки на изобретение GPS-система, одновременно с измерением запоминает GPS-координаты соответствующего пункта и позволяет хранить полученные данные, включая Evd — значения, дату и время, в автоматизированной спутниковой карте. Для изображения измерительных пунктов, на Вашем ПК должен быть установлен Google®-Earth. Тогда результаты измерений могут быть точно привязаны на местности.
Карта с электронным чипом для хранения результатов измерений
На прилагаемой карте с электронным чипом (64 Кб) можно запомнить до 125 измерений. Карту просто вставить, измерения автоматически запоминаются и могут переноситься на ПК. Карту стереть и она снова готова для записи.
Распечатка на стройплощадке
С помощью интегрированного в прибор минипринтера, можно распечатать результаты измерений прямо на стройплощадке. При этом наряду с Evd-значениями будут показаны 3 кривых усадки, максимальные показатели усадки, с соответствующими им скоростями усадки, а также GPS -координаты мест измерений. Позже, каждое измерение может быть распечатано на ПК в офисе в виде DIN A 4- протокола. Кроме того, рассчитывается s/v-значение (соотношение между скоростью усадки и амплитудой усадки), характеризующее степень уплотнения грунта. Это значение увеличивается пропорционально уменьшению амплитуды усадки. При уплотненном грунте оно должно быть менее 3,5 миллисекунды (мс).
|
Строительство дорог и автобанов |
Области применения и нормы „TERRATEST 3000 GPS» соответствует нормам, согласно Немецких и Австрийских проверочных директив: |
|||
| „TP BF-StB, часть B 8.3, Динамичные испытания на сжатие с помощью нагрузочной плиты, легким измерителем плотности грунтов», выпуск 2003 г. |
| „ZTVE-StB 94/04, Дополнительные технические условия и директивы для проведения земляных работ в дорожном строительстве» |
| „ZTVT-StB 95, Дополнительные технические договорные условия и директивы для несущих слоев при земляных работах» |
| „ZTVA-StB 97, Дополнительные технические условия и директивы при выемках грунтов в дорожном строительстве» |
| „RVS 08.03.04, Определение плотности при помощи динамического испытания на сжатие с использованием нагрузочной плиты», март 2008 (Австрийская директива) |
| „RIL 836, АО Немецкие железные дороги, Предписания по применению легкого измерителя плотности грунтов при железнодорожном строительстве» |
Строительство мостовых и тротуаров Строительство трубопроводов Строительство железнодорожных путей
Строительство ангаров. „TERRATEST 3000 GPS» идеально подходит для проверки равномерности и качества плотности несущих слоев при строительстве полов промышленных предприятий.
Измерения в траншеях. Особо эффективно применение „TERRATEST 3000 GPS» при измерениях в котлованах и траншеях, а также других, труднодоступных местах.
Преимущества измерителя плотности грунта TERRATEST 3000 GPS:
Нет затратных испытаний на сжатие с использованием нагрузочной плиты.
В сравнении с затратными измерениями несущей способности грунтов с помощью транспортного средства, легкий измеритель плотности грунтов дает огромную экономию времени и затрат.
Одно измерение с плотномером грунтов TERRATEST 3000 GPS производится:
| в течение 2 минут |
| одним человеком |
| без применения в качестве нагрузки транспортного средства |
| и в труднодоступных местах, например, в трубопроводных траншеях |
Калибровка „TERRATEST 3000 GPS»
Немецкая и Австрийская директивы предписывают калибровку реализуемых приборов в одной из признанных федеральным управлением дорожного строительства организаций по калибровке.
Ударная сила падающего груза должна составлять точно 7070 ньютонов, при этом, допустимо отклонение, максимум, 20 ньютонов. Контролируется и длительность времени удара, составляющая не более 17 миллисекунд.
В процессе дальнейшего контроля замеряется усадка грунта с помощью электромеханических сенсоров и сравнивается с усадками, полученными с помощью „TERRATEST 3000 GPS»-сенсора.
Эти измерения проводятся для крепкого, среднего и мягкого оснований. И здесь отклонения должны быть очень незначительными, так как, в противном случае, прибор не будет соответствовать требованиям калибровки.
„TERRATEST 3000 GPS» соответствует всем предписанным нормам калибровки, и имеет параметры значительно лучше требуемых.
Поэтому Вы можете быть уверенны, что приобретая „TERRATEST 3000 GPS», Вы получаете высококачественный прибор для проведения надежных измерений.
Из 12 организаций по калибровке легкого измерителя плотности грунтов, признанных Федеральным управлением дорожного строительства, мы сотрудничаем с MPA.
Каждый динамический плотномер грунтов, независимо от производителя, калибруется MPA Kalibrierdienst GmbH и снабжается подробным протоколом его калибровки.

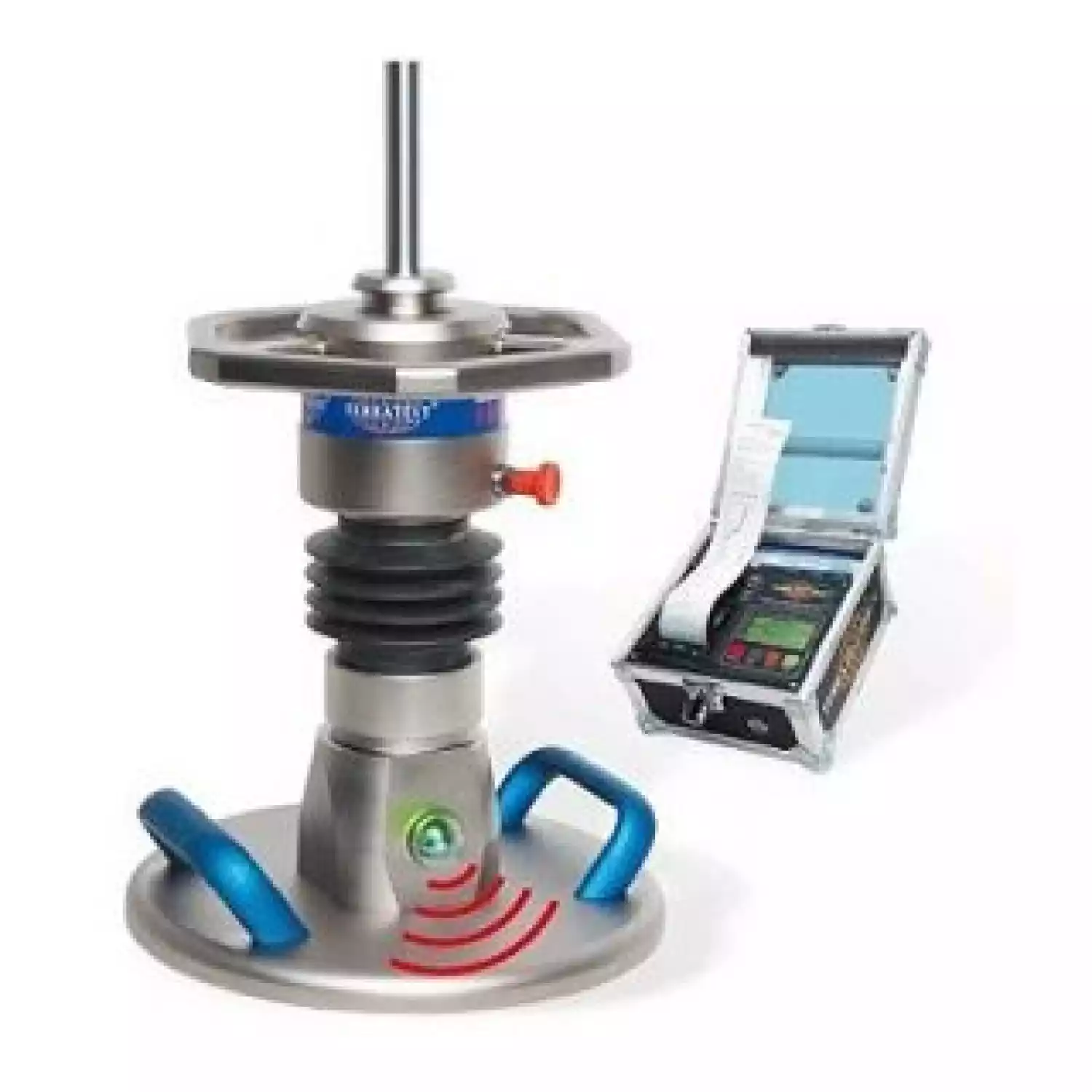

Базовый комплект поставки измерителя плотности грунтов „TERRATEST 3000 GPS»
Легкий измеритель плотности грунтов, 10 кг, согласно Немецкой директивы TP BF-StB, часть B 8.3.
Плотномер грунтов TERRATEST 3000 GPS со встроенной системой GPS состоит из:
| 10 кг. нагрузочное устройство с эргономичным кольцом захвата |
| Нагрузочная плита (диаметр 300мм) |
| Измерительная электроника с GPS-системой, внутренний контроль и выравнивание измерений, внутренняя память, до 2.000 измерений, графический дисплей с подсветкой, для графиков, термопринтер с бумагой, устройство считывания карты, встроенный эффективный аккумулятор, внешние кнопки обслуживания и большое окно для работы и при плохой погоде. |
| Соединительный измерительный кабель с высококачественным LEMO-штекером и штыковым затвором |
| Удобное программное обеспечение со статистической функцией, согласно Немецкой директивы, TP BF-StB часть B 8.3, и с Google ©-Maps привязкой |
| Электронная карта для запоминания 125 замеров |
| Устройство считывания карты c чипом и USB-узлом |
