Испытательные маятниковые машины ударного типа «КМ» (копры маятниковые, копры) выпускаются в соответствии с ГОСТ 10708-82, предназначены для создания нормированного значения меры силы, при проведении механических испытаний на двухопорный изгиб образцов высокой прочности в режиме удара.
Данные испытательные машины применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций в случаях, когда необходимо получить точные значения ударной вязкости материалов при большом объеме образцов в минимальные сроки.
Электромеханические маятниковые испытательные машины предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +10 до +35℃ и относительной влажности до 85% без конденсации.

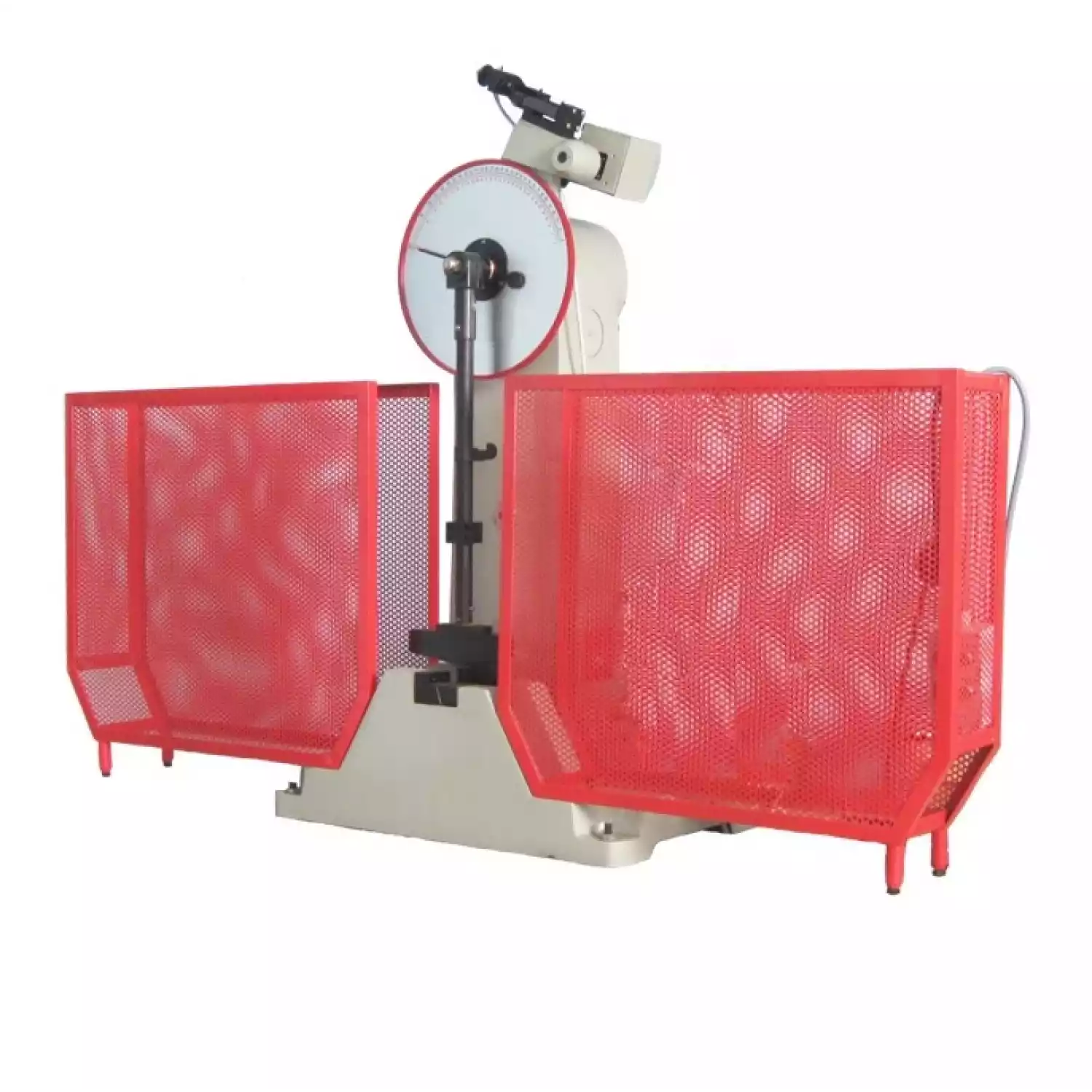

Копры маятниковые «КМ»
Копры маятниковые типа «КМ» напольного исполнения предназначены для испытания податливости воздействию металлических материалов с высокой ударной вязкостью таких, как сталь, железо и их сплавы, под воздействием динамических грузов и измерения энергии разрушения образцов при их испытаниях на двухопорный ударный изгиб.
Предназначены для испытания образцов с U и V — образными концентраторами, с наибольшими запасами потенциальной энергии маятников 150, 250, 300, 500 и 800 Дж.
Маятниковые копры КМ выпускаются с ручным управлением и аналоговой шкалой отображающей затраченную энергию.
Принцип действия копра маятникового КМ основан на измерении количества энергии, которая затрачивается на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца.
Модели копров отличаются максимальным запасом потенциальной энергии маятников, скоростью движения маятника в момент удара, массой и габаритными размерами. Кроме того, копры маятниковые могут иметь варианты нестандартного исполнения по техническому заданию Заказчика в пределах конструкционных возможностей копра.
Копры маятниковые «КМ-М»
Маятниковые копры КМ-М выпускаются с электромеханическим управлением и аналоговой шкалой отображающей затраченную энергию.
Результаты измерений на маятниковом копре КМ считываются с круговой аналоговой шкалы копра. Подъем и спуск молота осуществляется автоматически при помощи электродвигателя в серии КМ-М (или в ручную в модификации КМ).
Копры маятниковые «КМ-А»
Маятниковые копры КМ-А выпускаются с автоматическим управлением и обработкой данных на компьютере.
Автоматическая система управления позволяет управлять процессом испытания автоматически по заданному режиму согласно ГОСТ 9454, ISO148-2-1998, ASTM-А370, EN 100045-1 и др. Маятниковый копер с компьютерным управлением КМ-А оснащен устройством измерения сигнала с оптико-электрическим датчиком, который предназначен для отслеживания положения молота, а также дальнейшего расчета результатов измерения при помощи специализированного программного обеспечения. Программное обеспечение маятникового копра КМ-А позволяет отображать численные значения затраченной энергии на мониторе персонального компьютера, а также производить расчет значений ударной вязкости испытываемого металла или сплава. Установки программного обеспечения маятникового копра позволяют сохранять полученные результаты и печатать отчет об испытаниях. Маятниковый копер может управляться и c ручного пульта управления, и при помощи программного обеспечения.
Структура условного обозначения маятниковых машин ударного типа: КМ-ХХХY
КМ – копер маятниковый;
ХХХ – наибольший запас потенциальной энергии маятника (300Дж, 500Дж, 800Дж);
Y – дополнительное оснащение испытательной машины (М – стационарный микропроцессорный пульт оператора, А – автоматическая система управления).
Пример условного обозначения:
«Копер маятниковый КМ-300-А» — Копер маятниковый по методу Шарпи с наибольшим запасом потенциальной энергии маятника 300Дж с автоматической системой управления и обработки данных испытания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
КМ-300
|
КМ-500
|
КМ-800
|
| Запас потенциальной энергии |
150, 300 Дж
|
250, 500 Дж
|
500, 800 Дж
|
| Скорость маятника в момент удара |
5,2 м/с
|
5,4 м/с
|
5,9 м/с
|
| Угол отклонения маятника |
150°
|
| Просвет между опорами |
40 мм
|
| Расстояние от оси маятника до оси молота |
750 мм
|
800 мм
|
850 мм
|
| Радиус закругления торцевой поверхности опор установки образца |
R 1-1,5 мм
|
| Радиус закругления рабочей кромки ножа маятника |
R 2-2,5 мм
|
| Размеры устанавливаемых образцов |
10 x 10 x 55 мм
|
| Электропитание |
~380В,50Гц
|
| Габаритные размеры (ДхШхВ) |
2124x600x1340 мм
|
2144x736x1980 мм
|
2450x1200x2455 мм
|
| Масса |
550 кг
|
750 кг
|
2300 кг
|
КОМПЛЕКТ ПОСТАВКИ
Все поставляемые с копрами маятниковыми комплектующие имеют специальную маркировку и проходят перед отправкой тестовые испытания на подтверждение заявленных характеристик.
Материал и твердость поверхности захватов выбирается с учетом наибольшей адгезии между захватами и испытуемыми образцами по методикам выбранных клиентом стандартов.
Стандартный комплект поставки копра маятникового КМ-300:
|
№ п/п
|
Наименование
|
Характеристика
|
Количество, шт.
|
|
1
|
Станина копра
|
|
1
|
|
2
|
Молот
|
Большой (300Дж)
Малый (150Дж)
|
1
1
|
|
3
|
Регулировочные пластины
|
L=40 мм
|
1 компл.
|
|
4
|
Шаблон
(пластина с выбранным центром)
|
L=40 (U,V) мм
|
1
|
|
5
|
Защитное ограждение*
|
|
1 компл.
|
|
6
|
Ключ гаечный накидной
|
S=16 мм
|
1
|
|
7
|
Анкерные болты
|
М16/250 мм
|
4
|
|
8
|
Руководство по эксплуатации
|
|
1
|
|
9
|
Аттестационный сертификат
|
|
1
|
Стандартный комплект поставки копра маятникового КМ-500:
|
№ п/п
|
Наименование
|
Характеристика
|
Количество, шт.
|
|
1
|
Станина копра
|
|
1
|
|
2
|
Молот
|
Большой (500Дж)
Малый (250Дж)
|
1
1
|
|
3
|
Регулировочные пластины
|
L=40 мм
|
1 компл.
|
|
4
|
Шаблон
(пластина с выбранным центром)
|
L=40 (U,V) мм
|
1
|
|
5
|
Защитное ограждение*
|
|
1 компл.
|
|
6
|
Ключ гаечный накидной
|
S=16 мм
|
1
|
|
7
|
Анкерные болты
|
М16/250 мм
|
4
|
|
8
|
Руководство по эксплуатации
|
|
1
|
|
9
|
Аттестационный сертификат
|
|
1
|
Стандартный комплект поставки копра маятникового КМ-800:
|
№ п/п
|
Наименование
|
Характеристика
|
Количество, шт.
|
|
1
|
Станина копра
|
|
1
|
|
2
|
Молот
|
Большой (800Дж)
Малый (500Дж)
|
1
1
|
|
3
|
Регулировочные пластины
|
L=40 мм
|
1 компл.
|
|
4
|
Шаблон
(пластина с выбранным центром)
|
L=40 (U,V) мм
|
1
|
|
5
|
Защитное ограждение*
|
|
1 компл.
|
|
6
|
Ключ гаечный накидной
|
S=16 мм
|
1
|
|
7
|
Анкерные болты
|
М16/250 мм
|
4
|
|
8
|
Руководство по эксплуатации
|
|
1
|
|
9
|
Аттестационный сертификат
|
|
1
|
Примечание: При минимальном оснащении копра в комплект поставки включается переносной пульт оператора на гибком соединительном кабеле – 1 шт. При оснащении копра микропроцессорным блоком в комплект поставки включается стационарный пульт оператора – 1 шт., соединительный кабель – 1 шт. При оснащении копра цифровым отсчетным устройством в комплект поставки включается персональный компьютер – 1 шт., соединительный кабель – 1 шт., программное обеспечение обработки данных – 1 шт., принтер – 1 шт.
* – для модификации КМ (с ручным управлением) защитное ограждение в стандартный комплект не входит.
