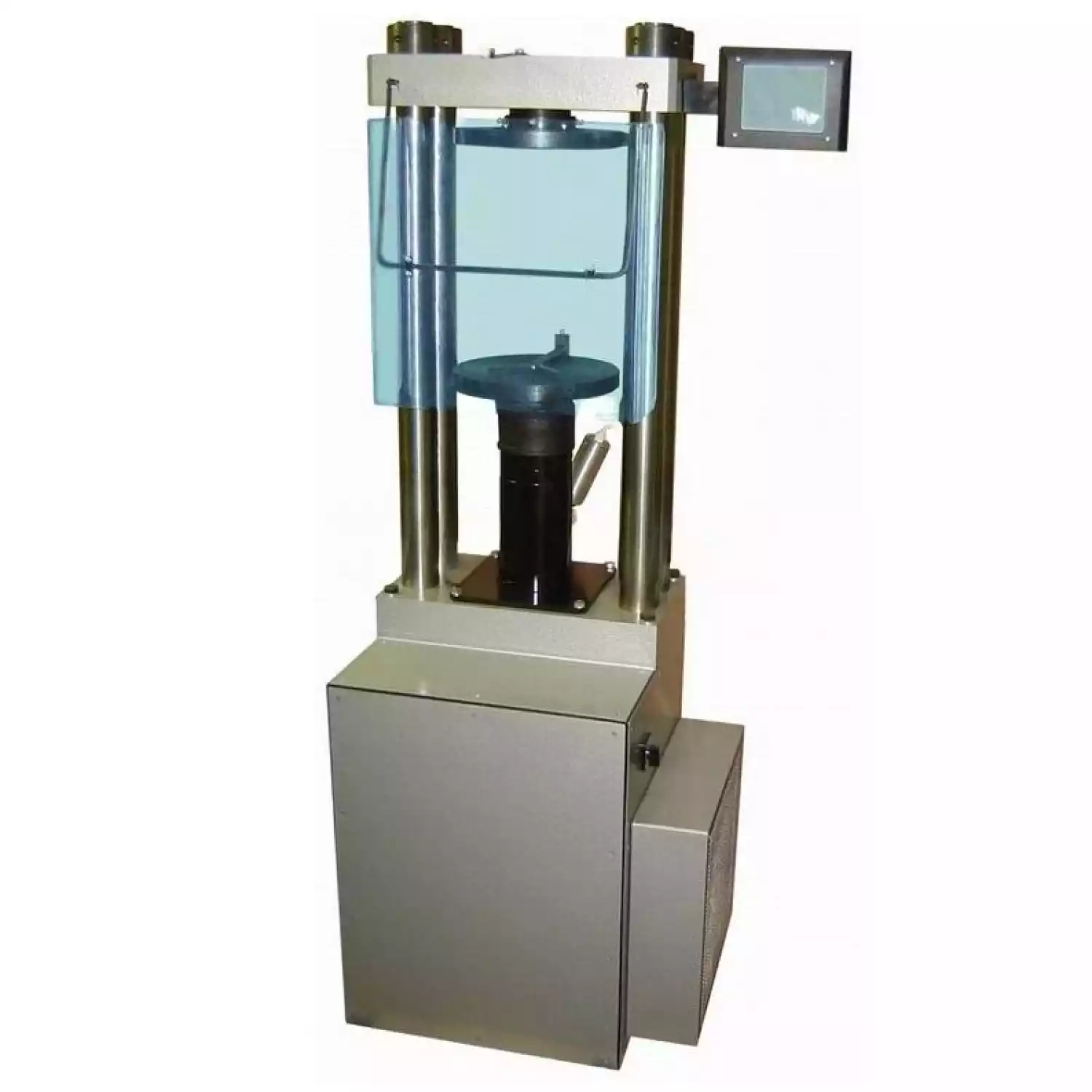

Машина для испытания на сжатие ИП-1А-1000 АБ

Испытательная машина (пресс) ИП-1А-1000АБ(ПК) предназначена для изготовления образцов путем уплотнения асфальтобетонных смесей по ГОСТ 12801 в формах диаметром 50,5мм, 71,4мм и 101,0мм, а также для испытания строительных материалов по ГОСТ 8462, ГОСТ 6996 (испытание сварного соединения на статический изгиб (загиб), ГОСТ 14019, ГОСТ 10180 или других видов материалов по методикам, указанным заказчиком в рамках своих технических возможностей.
Испытательные прессы этого типа могут применяться в лабораториях, в ремонтных организациях, научно-исследовательских институтах, учебных заведениях и в следующих отраслях промышленности:
стройиндустрии, дорожном строительстве, металлургии, машиностроении, авиастроении, кораблестроении, шинной промышленности, геологоразведке, нефте и газодобыче, остальных отраслях промышленности.

Принцип действия

Пресс представляет собой программно-управляемую насосную установку с микропроцессорным блоком управления и испытательную станину с силовым двухсторонним плунжером.
Масло из насоса попадает в одну из двух полостей двухстороннего силового плунжера, задавая направление его движения.
Регулирование давления в полости плунжера осуществляется с помощью пропорционального клапана. Управление давлением и изменение расхода в сливной магистрали клапана обеспечивается регулируемым дроссельным отверстием. С помощью тензометрического датчика, в прессе, измеряется давление масла в магистрали высокого давления, что позволяет в пересчёте на нагрузку определить усилие сжатия образца в опорных плитах станины.
Для выбора и удержания нагрузки, а также для поддержания скорости роста нагрузки используется электронный блок обработки.
Отображение и ввод параметров осуществляется с помощью сенсорного ЖК экрана.
Машина имеет прочную раму увеличенных размеров, обеспечивая тем самым повышенную устойчивость и прочность.
Для модификации ПК имеется возможность подключения к персональному компьютеру.

Пресс ИП-1А-1000 АБ зарегистрирован в Государственном реестре средств измерений

Технические характеристики

• Номинальное давление насосной станции — 70 мПа.
• Наибольшая предельная нагрузка — 1000 кН.
• Удерживаемое давление при изготовлении образцов из асфальтобетонных смесей — 40+0,5 МПа.
• Время удержания давления при изготовлении образцов — 3+0,1 мин.
• Время выхода на заданное давление 5 … 10 сек.
• Устанавливаемая и поддерживаемая нагрузка уплотнения асфальтобетонных смесей таблица
  — для образцов диаметром 50,5 мм — 80,1 кН
  — для образцов диаметром 71,4 мм — 160,2 кН
  — для образцов диаметром 101,0 мм — 320,4 кН
• Скорость движения плунжера при уплотнении до выхода на удерживаемое давление — 60 мм/мин.
• Диапазон измерения нагрузки:
  — от 20 до 99,9 — дополнительный
  — от 100 до 1000 – основной.
• Цена единицы наименьшего разряда цифрового индикатора
  — от 20 до 399 – 0,1 кН
  — от 400 до 1000 – 1 кН
• Диапазон скоростей нагружения — от 1,0 до 100 кН/с.
• Пределы допускаемой систематической погрешности машины при измерении нагрузки не превышают:
  ±2% от измеряемой нагрузки в дополнительном диапазоне измерения;
  ±1% от измеряемой нагрузки в основном диапазоне измерения;
• Размах показаний нагрузки (разность между наибольшими и наименьшими показаниями машины из трёх измерений нагрузки) не превышает:
  — 4% в дополнительном диапазоне измерения;
  — 2% в основном диапазоне измерения.
• Предел допускаемой погрешности поддержания скорости нагружения в основном диапазоне не превышает ±20%.

В машине предусмотрена возможность выхода на заданную нагрузку, с последующим ростом нагрузки со скоростью не более 0,3 кН/сек.
Наибольшая скорость перемещения силового плунжера вверх без нагрузки — 60 мм/мин.

• Рекомендуемые условия эксплуатации:
  — температура воздуха: +10 … +30°С
  — относительная влажность — 40 … 80%
  Масса — не более 600 кг
• Размер: (ШхГхВ) — 630х700х1750 мм
• Ход поршня рабочего цилиндра — не менее 150 мм.
• Размер опорных плит — 250×250 мм.
• Максимальная высота рабочего пространства (расстояние между опорными плитами) — не менее 360 мм.
• Ширина рабочего пространства — 330 мм.
• Энергопитание: 220 В 50 Гц
• Потребляемая мощность — не более 2 кВт
