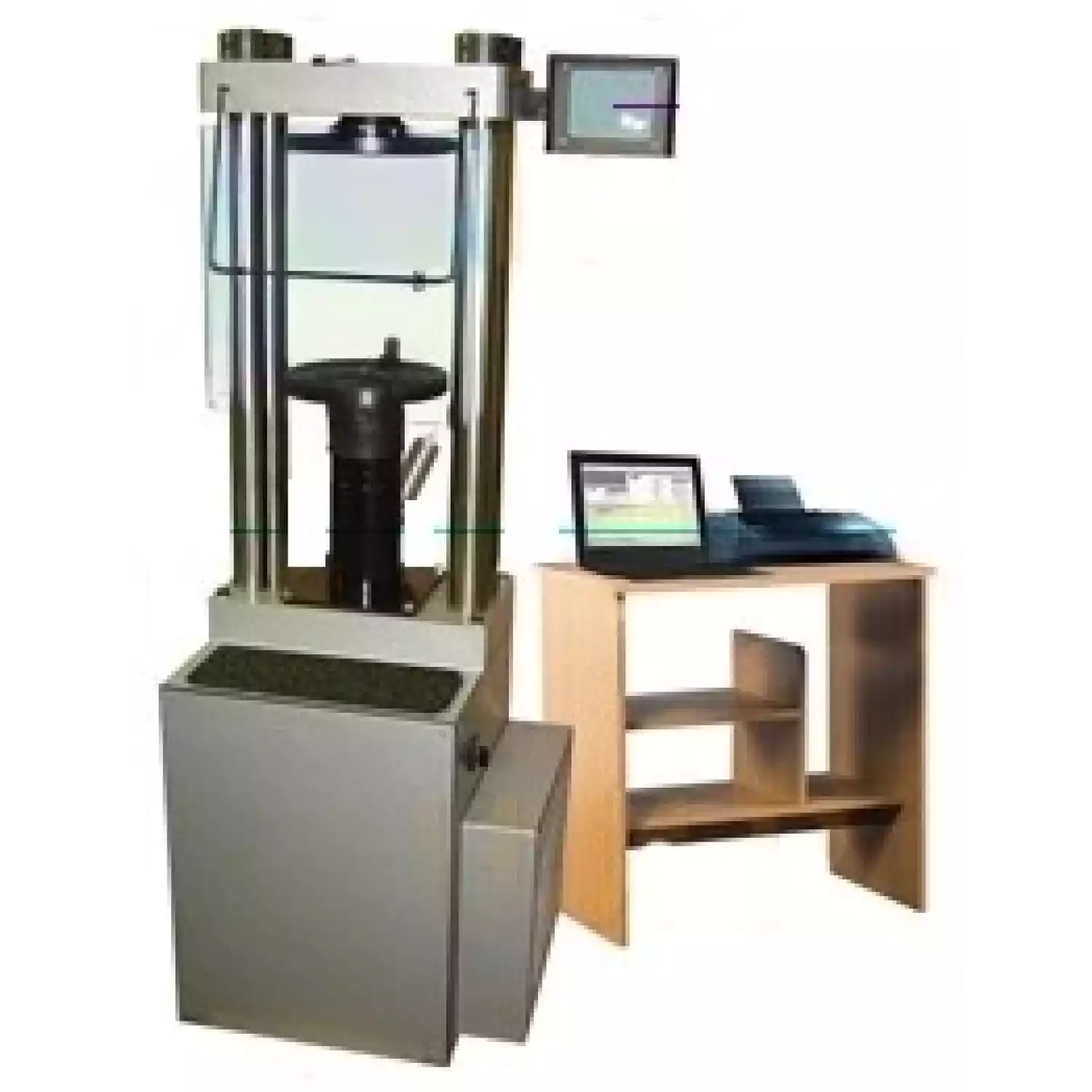

Машина для испытания на сжатие ИП-1А-500 АБ ПК

Испытательный пресс типа ИП-1А -500 АБ ПК предназначен для испытания строительных материалов по ГОСТ 8462, ГОСТ 6996, ГОСТ 14019, ГОСТ 10180, ГОСТ 26798.2-96, ГОСТ 310.4-81 или других видов материалов, а также для изготовления образцов путем уплотнения асфальтобетонных смесей по ГОСТ 12801 в формах диаметром 50,5мм, 71,4мм и 101,0мм.

Так же, испытательные прессы этого типа могут применяться в лабораториях, в ремонтных организациях, научно-исследовательских институтах, учебных заведениях и в следующих отраслях промышленности:
стройиндустрии, дорожном строительстве, металлургии, машиностроении, авиастроении, кораблестроении, шинной промышленности, геологоразведке, нефте и газодобыче, остальных отраслях промышленности.
В стройиндустрии машины этого типа применяются для статических испытаний стандартных образцов бетонов по ГОСТ 10180-90, образцов призм по ГОСТ 24452-80 и других строительных материалов в пределах технических характеристик машины, а также для изготовления образцов путем уплотнения асфальтобетонных смесей по ГОСТ 12801 в формах диаметром 50,5мм, 71,4мм и 101,0мм.

Отличительной особенностью машины ИП-1А является автоматическое поддержание скорости нагружения, в зависимости от вида испытания.

Пресс представляет собой программно-управляемую насосную установку с микропроцессорным блоком управления и испытательную станину с силовым двухсторонним плунжером.

Принцип действия:

Масло из радиально-поршневого насоса через пропорциональный клапан высокого давления и трёхпозиционный гидрораспределитель попадает в одну из двух полостей двухстороннего плунжера, определяя тем самым направление движения силового плунжера. Для измерения величины нагрузки используется цифровой блок с микропроцессором, обеспечивающий сбор и отображение информации на жидкокристаллическом дисплее, обработку и хранение данных результатов испытаний.
На пресс ИП-1А-500 АБ ПК дополнительно установлена програмное обеспечение для изготовления образцов путем уплотнения асфальтобетонных смесей по ГОСТ 12801 в формах диаметром 50,5мм, 71,4мм и 101,0мм.
Пресс поставляется в комплекте с персональным компьютером и программным обеспечением, обеспечивающим управление всем процесом испытаний, расчёт ряда параметров, ведение базы результатов испытаний и распечатку данных (графика) в виде отчёта или в иной удобной форме.

Технические характеристики:

• Номинальное давление насосной станции 70 МПа
• Максимальная (предельная) нагрузка — 500 кН
• Диапазоны измерения нагрузки (размах показаний отсчётного устройства):
  — основной — 50 … 500 кН (не более 0,2% от измеренного значения)
  — дополнительный — 10 … 50 кН (не более 0,5% от измеренного значения)
• Цена единицы наименьшего разряда силоизмерителя — 0,01 кН
• Скорость нагружения основного диапазона — 0,5 … 25 кН/сек
• Скорость нагружения в основном и дополнительном диапазоне поддерживается автоматически, в зависимости от вида испытания.
• Скорость нагружения и max нагрузка для изготовления образцов путем уплотнения асфальтобетонных смесей по ГОСТ 12801 в формах диаметром 50,5мм, 71,4мм и 101,0мм установлена по ГОСТ 12801.
• Предел допускаемой погрешности поддержания скорости нагружения в основном диапазоне не превышает ±20%.
• В машине предусмотрена возможность выхода на заданную нагрузку с последующим нагружением со скоростью 0,1 … 0,3 кН/сек.
• Допускаемое отклонение отсчётного устройства от нуля после снятия нагрузки не должно превышать 0,25% от наибольшей предельной нагрузки машины.
• Пределы допускаемой систематической погрешности измерения нагрузки при прямом ходе:
  — в основном диапазоне — не более 1%
  — в дополнительном диапазоне — не более 2%
• Размах показаний нагрузки (разность между наибольшими и наименьшими показаниями машины из трёх измерений нагрузки):
  — в основном диапазоне — не более 1%
  — в дополнительном диапазоне — не более 2%
• Предел допускаемой вариации показаний машины (разность показаний между прямым и обратным ходами):
  — в основном диапазоне — не более 2%
  — в дополнительном диапазоне — не более 4%
• Наибольшая скорость перемещения силового плунжера вверх без нагрузки — 80 мм/мин.
• Рекомендуемые условия эксплуатации:
  — температура воздуха: +10 … +30°С
  — относительная влажность: 40 … 80%
• Полный средний срок службы — не менее 15 лет.
• Масса — не более 600 кг.
