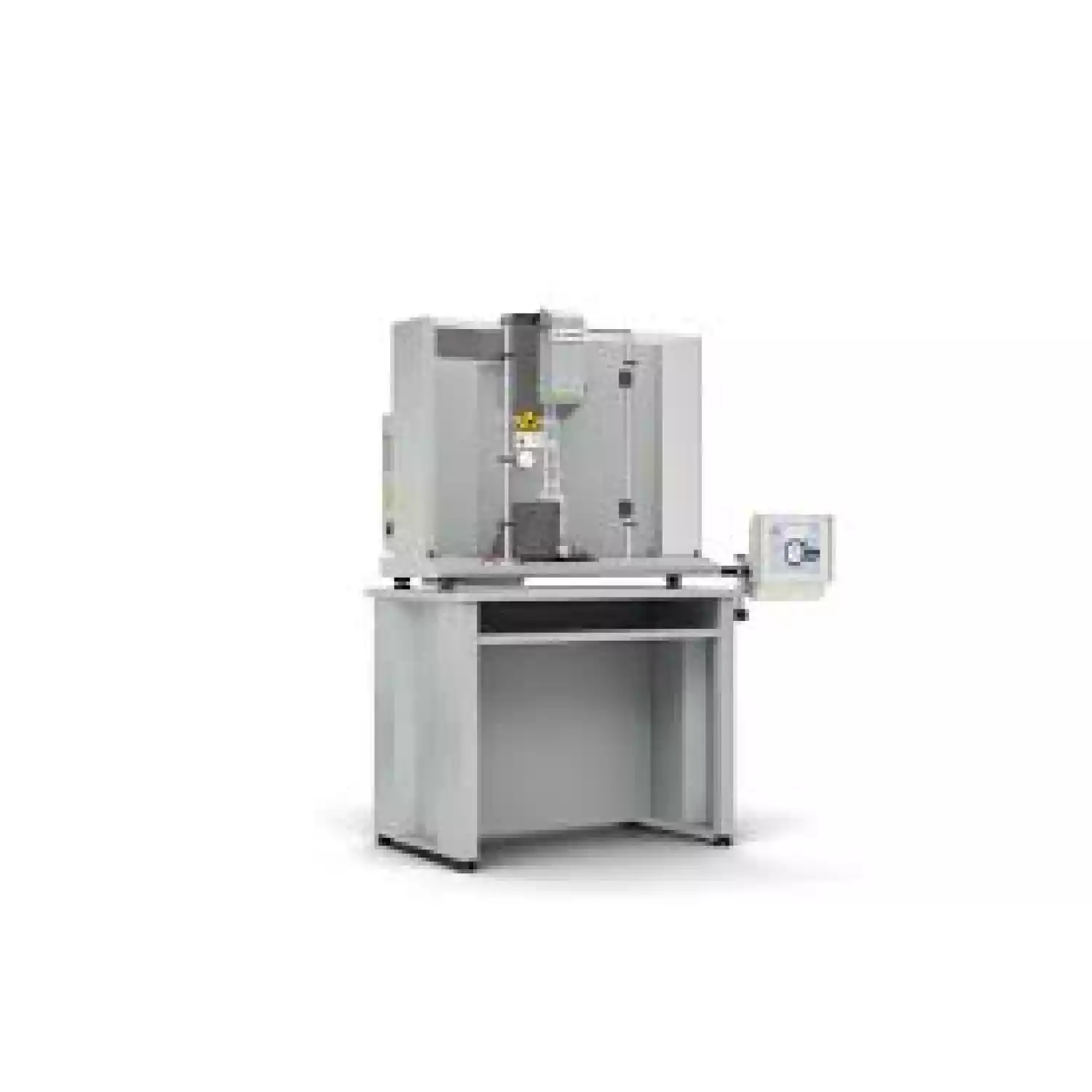

Маятниковый копер ТСКМ-5

Маятниковый копер ТСКМ-5 предназначен для проведения механических испытаний в производственных и исследовательских лабораториях, отделах технического контроля работы предприятий, образовательных учреждениях для определения качества продукции из металлов, сплавов и пластмасс.

Маятниковый копер позволяет определять следующие технические свойства и характеристики испытуемых образцов: энергия разрушения, ударная вязкость, сопротивление ударному воздействию, ударный изгиб и т.д.

Принцип действия маятникового копра основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.

Копры маятниковые ТСКМ предназначены для измерения энергии разрушения образцов металлов, сплавов и пластмасс при испытании на ударный изгиб или ударное растяжение.

Испытания образцов из металлов при пониженных температурах возможно с применением криостата.

Маятниковые копры выпускаются в 3-х модификациях, отличающихся максимальным запасом потенциальной энергии маятника, габаритными размерами и массой.

Конструктивно копры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ ограничен паролями. Уровень защиты соответствует уровню «А» по МИ 3286-2010.

Копры маятниковые ТСКМ отвечаю всем требованиям для проведений испытаний по стандартам:

• Испытания образцов из металлов и сплавов на ударный изгиб по методу Шарпи: ГОСТ 9454, 9455, ISO148-2-1998, ASTM-А370.
• Испытания образцов из металлов и сплавов на ударную вязкость по Изоду: ГОСТ 19109-84.

Все машины серии «ТСКМ» внесены в ГосРеестр средств измерений. Свидетельство об утверждении типа средств измерений.

Маятниковые копры серии ТСКМ отличаются следующими преимуществами:

• Эргономичная одностоечная конструкция стойки копра обеспечивает удобство установки образцов
• Моторизованный подъем молота с автоматическим возвратом в исходное положение после испытания
• Комплексная система безопасности с электрической блокировкой дверей рабочей зоны и молота
• датчик углового перемещения с высоким разрешением для точного измерения угла положения молота
• По дополнительному соглашению снабжается устройством смены угла зарядки от 5^o до 150^o с градацией 5^o
• Пульт оператора с цветным сенсорным дисплеем обеспечивает простое и эргономическое управление
• Математическая обработка результатов испытания
• Вывод информации о результатах испытаний на дисплей пульта оператора
• Сохранение результатов на ПК
• Вывод протоколов испытаний с пульта управления на лазерный принтер
• Быстрая замена оснастки

Пульт оператора:

Все маятниковые копры серии ТСКМ оснащены пультом оператора с цветным сенсорным дисплеем:

• разрешением экрана 800х600 точек
• энергонезависимая память с питанием от литиевого элемента и часами реального времени

Пульт оператора обеспечивает вывод на индикацию следующих данные:

• номер испытания
• значение энергии, затраченной на разрушение образца
• значение ударной вязкости
• угол зарядки
• проведение статистической обработки результатов испытаний
• в режиме “Поверка” – значение угла отклонения маятника от вертикального положения и соответствующей этому углу энергии

Оператор имеет возможность ввода следующих параметров:

• номера партий образцов
• значения потенциальной энергии
• значения геометрических размеров образца (толщина, высота)

Вывод протокола испытания на лазерный принтер или передача данных на ПК для дальнейшей обработки и анализа.

Технические характеристики

• Потенциальная энергия маятника, Дж: 0,5; 1,0; 2,0; 2,5; 4,0; 5,0
• Конструкция молота: U-образный со сменными бойками
• Схемы испытаний: Шарпи, Изод
• Привод подъемного устройства: электромеханический^**
• Сброс маятника: электромагнитный
• Торможение маятника: электромагнитный тормоз
• Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, %: ±0,5
• Скорость маятника в момент удара, м/с:
• металлы – 3,0±0,25
• пластмассы – 2,9±0,05
• Погрешность измерения времени испытания:
• абсолютной – ±5 с
• относительной – ±0,5%
• Дискретность счета цифрового отсчетного устройства для всех маятников, Дж: 0,1
• Габаритные размеры, ВхШхГ, не более, мм: 560х310х360
• Масса, не более, кг: 52

^* Копры могут выпускаться как с электромеханической, так и с пневматической системой подъема маятника

Комплект поставки ТСКМ-5:

• Копер маятниковый с пультом оператора
• Лазерный принтер
• Боек для испытаний по методу Шарпи в соответствии с ГОСТ 9454-78 для молота
• Опорная плита (наковальня) для проведения испытания по Шарпи в соответствии с ГОСТ 9454-78
• Устройство (типа пинцет) для быстрой ручной установки образца (при нормальной, повышенной и пониженной температурах). Форма щеток пинцета позволяет устанавливать образец с центровкой на опорах

Комплект документации:

• руководство по эксплуатации на копер ТСКМ
• инструкция оператору
• копия методики поверки копра ТСКМ
• копия описания типа средств измерений ТСКМ
• копия сертификата об утверждении типа копров ТСКМ
• оригинал свидетельства о первичной поверке копра ТСКМ

Дополнительные принадлежности ТСКМ-50:

• Программно-технический комплекс (Настольный ПК или ноутбук, лазерный принтер) со специальным программным обеспечением
• Боек для испытаний по методу Изод в соответствии с ГОСТ 19109-84 для молота
• Опорная плита (наковальня) для проведения испытания по Изод в соответствии с ГОСТ 19109-84
• Автоматическое центрирующее устройство, активирующееся после закрытия двери
• Жидкостной криостат (- 80^oС)
