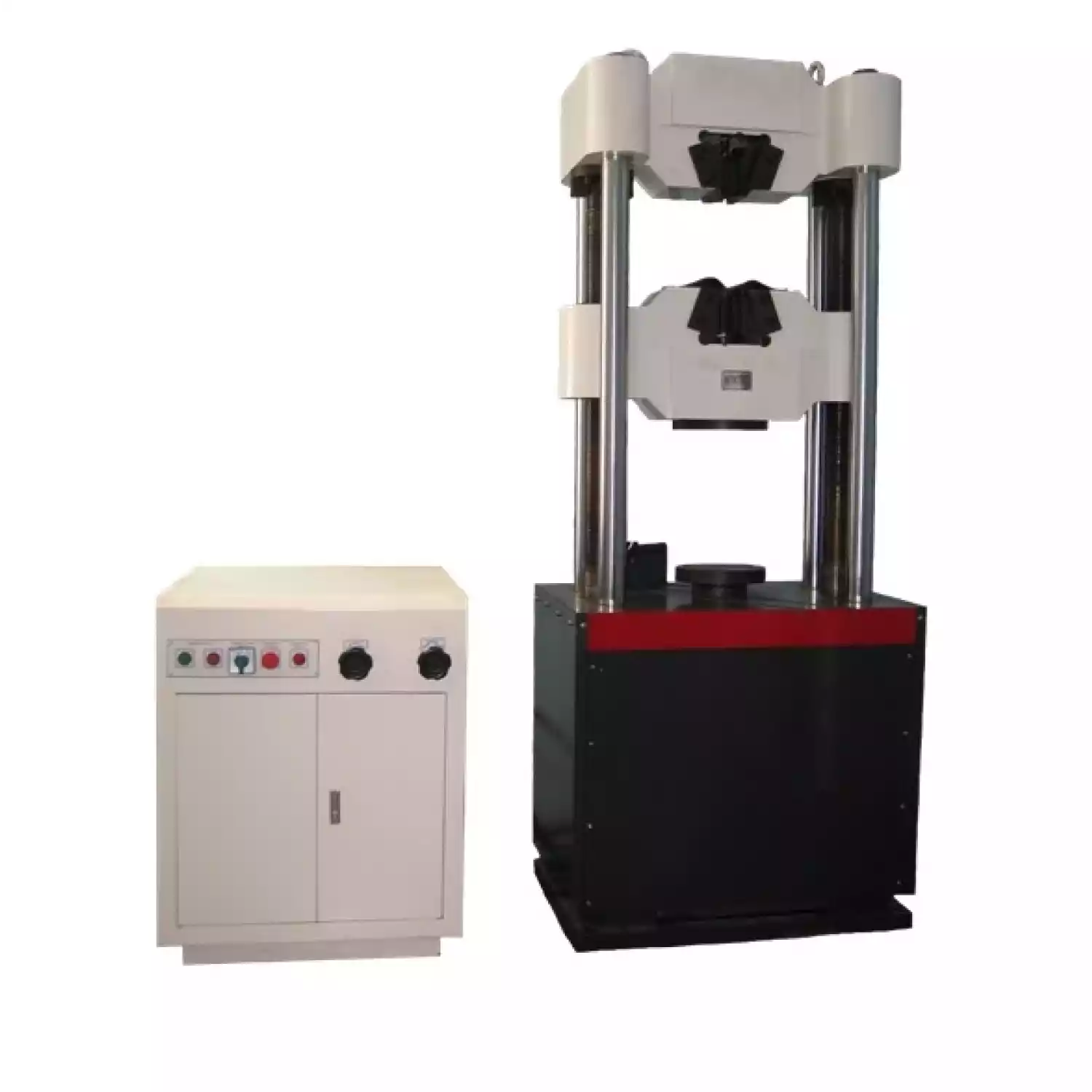

Испытательная гидравлическая машина РГМ-300-1 выпускается в соответствии с ГОСТ 28840-90. Предназначена для определения механических свойств высокопрочных материалов и элементов конструкционных изделий в режимах растяжения, сжатия и изгиба при статических нагрузках до 300 кН.
Машина внесена в Государственный реестр средств измерений РФ под №57860-14 (сертификат об утверждении типа средств измерений № 56106).
СТРУКТУРА ОБОЗНАЧЕНИЯ МАШИНЫ:
РГМ-ХХХ-Y-Z, где:
РГМ – разрывная гидравлическая машина;
ХХХ – наибольшая предельная нагрузка в кН;
Y – способ управления машиной и обработка данных испытания:
- Без обозначения – ручное управление и обработка данных на пульте управления (БАЗОВОЕ ИСПОЛНЕНИЕ), тип — РГМ;
- М – ручное управление и обработка данных на ПК (КОМПЬЮТЕРИЗИРОВАННАЯ), тип – РГМ-М;
- А – управление и обработка данных на ПК (АВТОМАТИЗИРОВАННАЯ); тип – РГМ-А.
Z – версия программного обеспечения:
- 1 – предел допустимой относительной погрешности измерения силы 1,0%;
- 2 – предел допустимой относительной погрешности измерения силы 0,5%.
Пример шифровки маркировки машины при заказе: «РГМ-300-М-1».
Машина с наибольшей нагрузкой 300 кН, предел допускаемой относительной погрешности измерения силы 1%, с ручным управлением с пульта оператора и обработкой данных на ПК.
КОНСТРУКЦИЯ:
- исполнение силовой рамы – четырех- или шестиколонное;
- две испытательные зоны- зона растяжения (верхняя) и зона сжатия (нижняя);
- высокая жесткость силовой рамы нагружающего модуля;
- для установки данной модели требуется фундамент
Технические характеристики РГМ-300:
| Наибольшая предельная нагрузка, кН |
300 |
| Определяемая нагрузка, кН |
12/6*-300 |
| Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН |
0,01 |
| Предел допускаемой погрешности измерения нагрузки при прямом ходе, % |
1 / 0,5* |
Высота рабочего пространства, не менее, мм:
верхняя зона
нижняя зона |
575**
545** |
| Полный рабочий ход подвижной траверсы, мм |
460 |
| Полный рабочий ход гидравлического поршня, мм |
150 |
| Ширина рабочего пространства между колоннами, не менее, мм |
400** |
| Максимальная скорость перемещения подвижной траверсы, не менее, мм/мин |
300 |
| Максимальная скорость перемещения гидравлического поршня, не менее, мм/мин |
70 |
| Максимальная длина образца при испытании на растяжение, с учетом рабочего хода гидравлического поршня, мм |
590 |
| Максимальное расстояние между опорными роликами при испытании на изгиб, мм |
360 |
| Габаритные размеры нагружающей установки (ДхШхВ), не более, мм |
420х670х1900 |
| Габаритные размеры шкафа управления (ДхШхВ), не более, мм |
790х800х910 |
| Масса, не более, кг |
1100 |
| Потребляемая мощность, не более, кВт |
2,5 |
| Питание, В/Гц |
380/50 |
| Шумовая нагрузка, не более, дБ |
75 |
* — для модификаций типа РГМ-М, РГМ-А.
** — размеры могут быть увеличены (согласно технического задания заказчика) в пределах конструкционных и технических возможностей.
РАЗРЫВНАЯ ГИДРАВЛИЧЕСКАЯ МАШИНА РГМ-300
В наличии на складе
Работаем с юридическими лицами, бюджетными организциями, ИП
Оплата по безналичному расчёту согласно выставленному счёту с учётом НДС (20%)
Комплект поставки РГМ-300:
| № п/п |
Наименование комплектующих |
Технические характеристики, описание комплектующих |
| 1. |
Гидростанция с пультом оператора
|
- оснащение модификаций тип РГМ, РГМ-М;
- встроенный цифровой дисплей с печатающим устройством (для типа РГМ);
- погрешность измерения предела допустимой относительной погрешности нагрузки с пультом оператора — 1%
Технические возможности:
- Отображение в реальном времени значения нагрузки, приложенной к образцу;
- Отображение в реальном времени значения деформации (удлинения) образца;
- Автоматическое определение максимального значения нагрузки;
- Построение графика испытания в реальном времени;
- Настройка параметров графика испытания;
- Автоматическое отключение масляного насоса при превышении максимально допустимой нагрузки на 5%;
- Автоматическое отключение масляного насоса при превышении значения полного хода гидравлического поршня;
- Управление процессом нагружения вручную при помощи масляного клапана подачи и клапана сброса;
- Плавность хода масляного клапана позволяет точно поддерживать требуемую скорость нагружения (приоткрывая или прикрывая масляный клапан);
- Установлен гидроклапан быстрого сброса для повышения производительности.
|
| 2. |
Датчик перемещения
|
- Высокоточный цифровой датчик предназначен для измерения деформации (удлинения) образца;
- Совмещает в себе тросиковый датчик с оптическим энкодером;
- Подключение кабелем к блоку управления;
- Рабочий температурный диапазон -30…+70.
|
| 3. |
Сопроводительная документация
|
- паспорт;
- гарантийный талон;
- руководство по эксплуатации;
- инструкция оператору;
- оригинал свидетельства о первичной поверке оборудования;
- копия действующего свидетельства об утверждении средств измерений;
- копия документа таможенного союза декларации о соответствии EAС.
|
Дополнительные принадлежности РГМ-300:
| 1. |
Механические универсальные клиновые захваты
|
- захваты предназначены для закрепления и удержания образцов при испытаниях на статическое осевое растяжение;
- комплектуются сменными вкладышами для закрепления плоских и цилиндрических образцов;
- конструкция захватов обеспечивает увеличение зажимной силы за счет приложения растягивающей нагрузки к образцу;
- перед отправкой проходят контроль качества;
- конструкция захватов может быть изменена в соответствии с техническим заданием заказчика.
|
| 2. |
Вкладыши для удержания образцов при растяжении
|
- вкладыши для удержания цилиндрических образцов диаметром Ø10-20, Ø20-32;
- вкладыши для удержания плоских образцов толщиной 0-15, (ширина – 75 мм);
- имеют специальную маркировку;
- перед отправкой проходят контроль качества;
- для увеличения сопротивления на контактных поверхностях вкладышей нанесена крестообразная насечка;
- твердость рабочей поверхности по HRС 55…60.
|
| 3. |
Приспособление для проведения испытания на трехточечный изгиб
|
- приспособление используется для определения модуля упругости при изгибе как отношения приращения напряжения к соответствующему приращению относительной деформации;
- максимальная нагрузка – 300 кН;
- расстояние между опорами – max 360 мм, регулируется вручную;
- высота опоры – 50 мм;
- диаметр опорных роликов – 30 мм;
- ширина опоры – 140 мм;
- высота ножа – 70 мм;
- диаметр ролика ножа – 30 мм;
- размеры приспособления могут быть изменены в соответствии с тех. заданием заказчика;
- приспособление имеет специальную маркировку;
- перед отправкой проходит контроль качества.
|
| 4. |
Столы для испытания на сжатие
|
- столы имеют специальную маркировку;
- перед отправкой проходят контроль качества;
- диаметр столов – 155 мм;
- размеры столов могут быть изменены в соответствии с тех. заданием заказчика.
|
