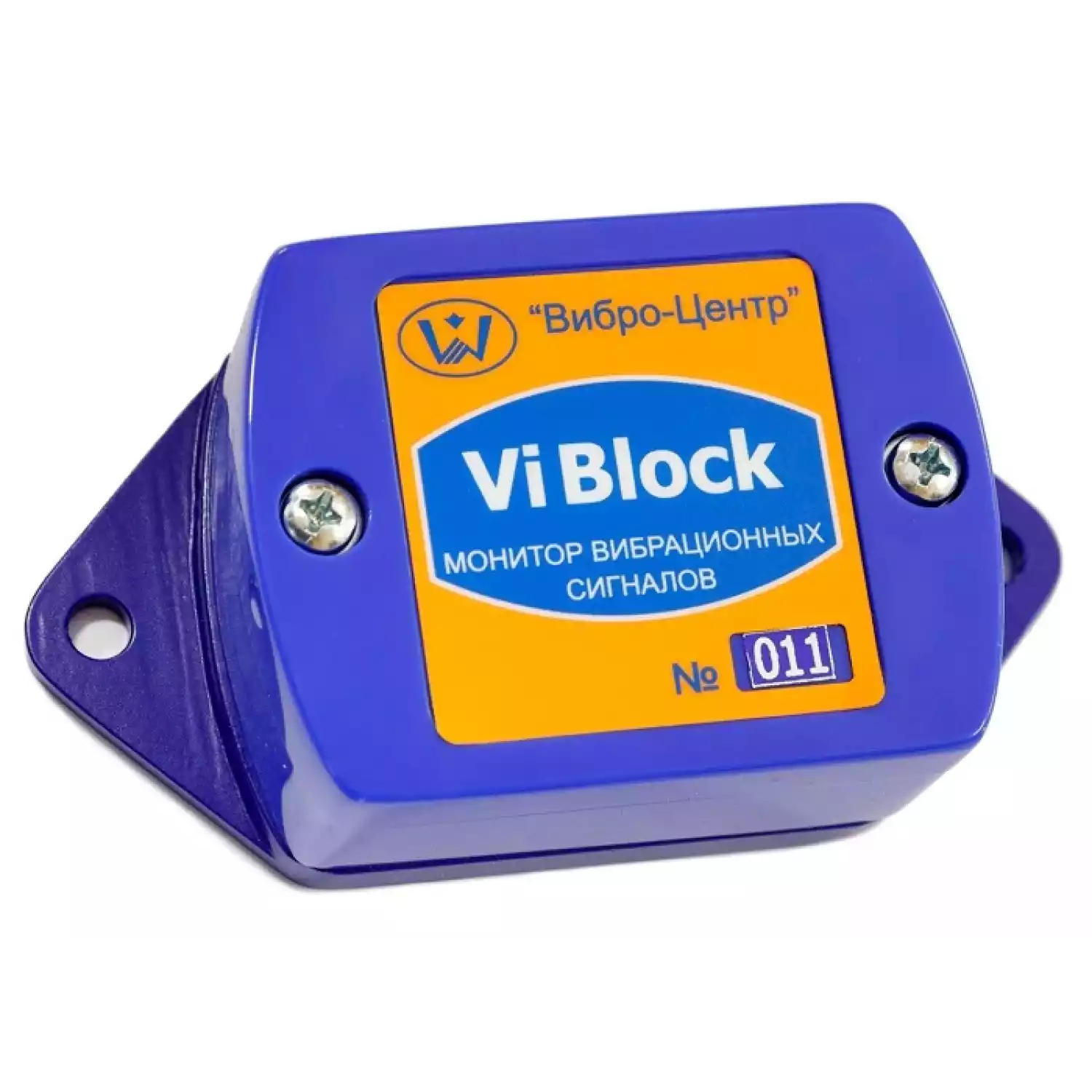

Система мониторинга марки ViBlock является компактным устройством, предназначенным для контроля вибрационных параметров, диагностики дефектов, управления эксплуатацией и ремонтами технологического оборудования.
При помощи встроенных датчиков и интеллектуального программного обеспечения ViBlock позволяет в автоматическом режиме решать все наиболее важные вопросы оптимального управления эксплуатацией и обслуживанием оборудования:
Вибрация контролируемого оборудования измеряется в ViBlock встроенным датчиком в трех направлениях. По заранее заданному расписанию, например, один раз в час, или при любом превышении заданного порогового уровня вибрации, производится регистрация вибрационных сигналов, проводится их обработка, расчет интегральных параметров, выполняется определение спектрального состава вибросигналов. По измеренным и рассчитанным параметрам вибрационных сигналов встроенная экспертная система оперативно проводит диагностику дефектов оборудования, оценивает степень их развития.
Использование в ViBlock для каждой единицы контролируемого оборудования самонастраивающихся математических моделей позволяет оперативно определять самый важный эксплуатационный и технологический параметр: остаточный ресурс в размерности оставшегося времени работы. Данные измеренных вибрационных и температурных параметров оборудования, а также результаты работы встроенных в ViBlock экспертных алгоритмов по беспроводному интерфейсу оперативно передаются в программное обеспечение мониторинга марки ViBase, установленное на персональном компьютере интегрального АРМ.
При помощи программного обеспечения марки ViBase решаются все основные вопросы управления эксплуатацией оборудования:
Устройство вибрационного мониторинга марки ViBlock предназначено для контроля наиболее важных технических параметров оборудования.
В зависимости от места монтажа программой автоматически диагностируются дефекты, свойственные каждому типу оборудования. Для примера:
Для каждого типа оборудования используются свои диагностические правила, список которых может быть дополнен в процессе эксплуатации.
Диагностическая информация от устройств ViBlock, смонтированных на механизмах одного агрегата, интегрируется в программном обеспечении общей системы мониторинга ViBase. Это позволяет дополнительно диагностировать дефекты оборудования уровня «агрегат», такие как расцентровка механизмов, дефекты фундамента и т. д.
Расчет остаточного ресурса оборудования в программном обеспечении ViBlock производится с использованием адаптивных математических моделей, которые учитывают особенности эксплуатации каждой единицы контролируемого оборудования.
Для повышения точности в математической модели каждого агрегата необходимо комплексно учитывать два процесса, непосредственно влияющие на изменение технического состояния:
В зависимости от типа возникшего дефекта и интенсивности его развития скорость изменения технического состояния может изменяться в несколько раз, что очень сильно влияет на точность расчета остаточного ресурса.
По этой причине в программном обеспечении ViBlock используются самонастраивающиеся математические модели, параметры которых учитывают реальные условия эксплуатации оборудования и наличие возникших дефектных состояний.
Вся информация от ViBlock передается в смартфон, планшет или в систему АСУ-ТП при помощи двух встроенных беспроводных интерфейсов, имеющих различные функциональные возможности.
Беспроводной интерфейс связи Bluetooth используется для оперативной передачи первичной вибрационной и итоговой диагностической информации, включая форму сигнала и спектры. Недостатком этого интерфейса является сравнительно небольшой радиус действия, до 10÷30 метров.
Бесплатное приложение Android для работы с прибором можно скачать в Google Play. Оно называется «Беспроводные датчики DIMRUS». Сфотографируйте QR-код на рисунке для быстрого скачивания приложения.
При помощи Bluetooth со смартфона или с удаленного компьютера через специализированный модуль беспроводной связи марки WDM можно производить оперативную настройку параметров работы системы мониторинга.
При помощи приборов ViBlock и модуля связи марки WDM можно создать систему защиты оборудования от превышения пороговых значений вибрационных параметров. При превышении уровня заданного порога в ViBlock формируется сигнал на отключение оборудования. Этот сигнал передается через модуль WDM в систему защиты контролируемого агрегата.
При помощи второго интерфейса беспроводной связи марки LoRa (Long Range) информация о результатах работы системы мониторинга может передаваться на большие расстояния, до нескольких километров.
При использовании этого интерфейса возможна передача только небольшого объема данных — это плата за большую дальность. Реально в ViBlock это интегральные параметры вибрационных сигналов и основные результаты работы экспертной системы.
Важным достоинством применения беспроводного интерфейса LoRa является высокий уровень информационной безопасности за счет использования шифрования передаваемых данных.
Информацию с ViBlock можно просматривать в приемниках LoRa как со стандартных датчиков.
В составе сложных агрегатов приборы системы мониторинга марки ViBlock устанавливаются на каждом технологическом механизме: на электродвигателе, насосе, вентиляторе, редукторе и т. д.
Для более эффективного мониторинга больших агрегатов и механизмов приборы системы ViBlock могут устанавливаться на каждом контролируемом подшипнике. Условия монтажа приборов ViBlock зависят от мощности и значимости оборудования.
Питание приборов ViBlock осуществляется от автономной (заменяемой) батареи, обеспечивающей работу прибора системы мониторинга в течение длительного срока, составляющего не менее 5 лет.
Информация от приборов в системе мониторинга собирается при помощи стандартных приемников марки LoRa, размещенных на территории предприятия.
При помощи одного приемника LoRa можно собирать информацию не менее чем от 200 приборов ViBlock, расположенных в радиусе нескольких километров. При плотной установке оборудования радиус сбора информации может уменьшиться.
Приемники системы LoRa подключаются к системе АСУ-ТП при помощи стандартных проводных или оптических линий связи.
Центральным элементом системы управления эксплуатацией комплекса вращающегося оборудования является АРМ мониторинга. Он включает в себя компьютер с программным обеспечением мониторинга ViBase, решающий все технологические задачи.
Итоговая информация программного обеспечения ViBase доступна пользователям локальной сети и может быть интегрирована на более высоких технологических уровнях управления эксплуатацией оборудования.
Программно–технический комплекс, включающий в себя устройства марки ViBlock и программу мониторинга ViBase, обладает всем необходимым набором свойств, необходимых для оптимального управления эксплуатацией оборудования.
Благодаря применению современных 3D датчиков вибрации, процессоров с низким энергопотреблением и источников питания с малым током саморазряда, общая цена системы вибрационного мониторинга на основе устройств марки ViBlock сравнительно низкая.
По сравнению с обычными распределенными системами вибрационного мониторинга с проводной передачей сигналов стоимость системы ViBlock меньше на порядок. При этом, несмотря на меньшую стоимость, диагностические возможности ViBlock ни в чем не уступают обычным большим и дорогим системам вибрационного мониторинга.
Встроенная функция расчета остаточного ресурса оборудования, основанная на использовании адаптивных математических моделей, является уникальным приложением. Благодаря наличию этой функции ViBlock можно называть не просто системой вибрационного мониторинга, а системой управления эксплуатацией вращающегося оборудования.
Прибор включен в Госреестр средств измерений с рег. номером 81158-20.
По вертикальной оси прибор метрологически поверяется, по осталным – калибруется.
Межповерочный интервал – 2 года.
| Количество каналов вибрации | 3 |
| Диапазоны контролируемых частот, Гц | 10 ÷ 1000 |
| Встроенный датчик температуры | Да |
| Температура эксплуатации прибора, OC | -40 ÷ +70 |
| Время работы от батареи, лет | 5 |
| Размеры прибора ViBlock, мм | 42*62*116 |
| Масса прибора, кг | 0,25 |
