Система центровки составных валов ТСТ 2401 обеспечивает качественное проведение центровки составных валов и выполнение работ по контролю кинематики механизмов и их наладке.

Основные функциональные возможности:

  • Центровка механизмов с горизонтальными и вертикальными валами
  • Центровка механизмов с одним и с двумя длинными промежуточными валами
  • Центровка механизмов с валами в подшипниках качения и в подшипниках скольжения
  • Автоматизированный аппаратный и ручной ввод результатов измерений
  • Выявление дефекта установки «мягкая лапа»
  • Автоматизированный учет в ходе измерений:
    — Прогиба крепежных приспособлений
    — Неравномерности теплового расширения сопрягаемых механизмов
    — Параметров всплытия валов в подшипниках скольжения на режимах эксплуатации
  • Четыре различных схемы установки измерительных индикаторов (все теоретически возможные)
  • Универсальная система крепления элементов прибора на валах
  • Автоматизированное ведение баз данных по конструктивным и технологическим параметрам центруемых механизмов
  • Автоматизированное ведение баз данных по результатам центровок
  • Формирование протоколов на электронных и бумажных носителях
  • Наглядный, дружественный интерфейс ПО

Порядок работы:

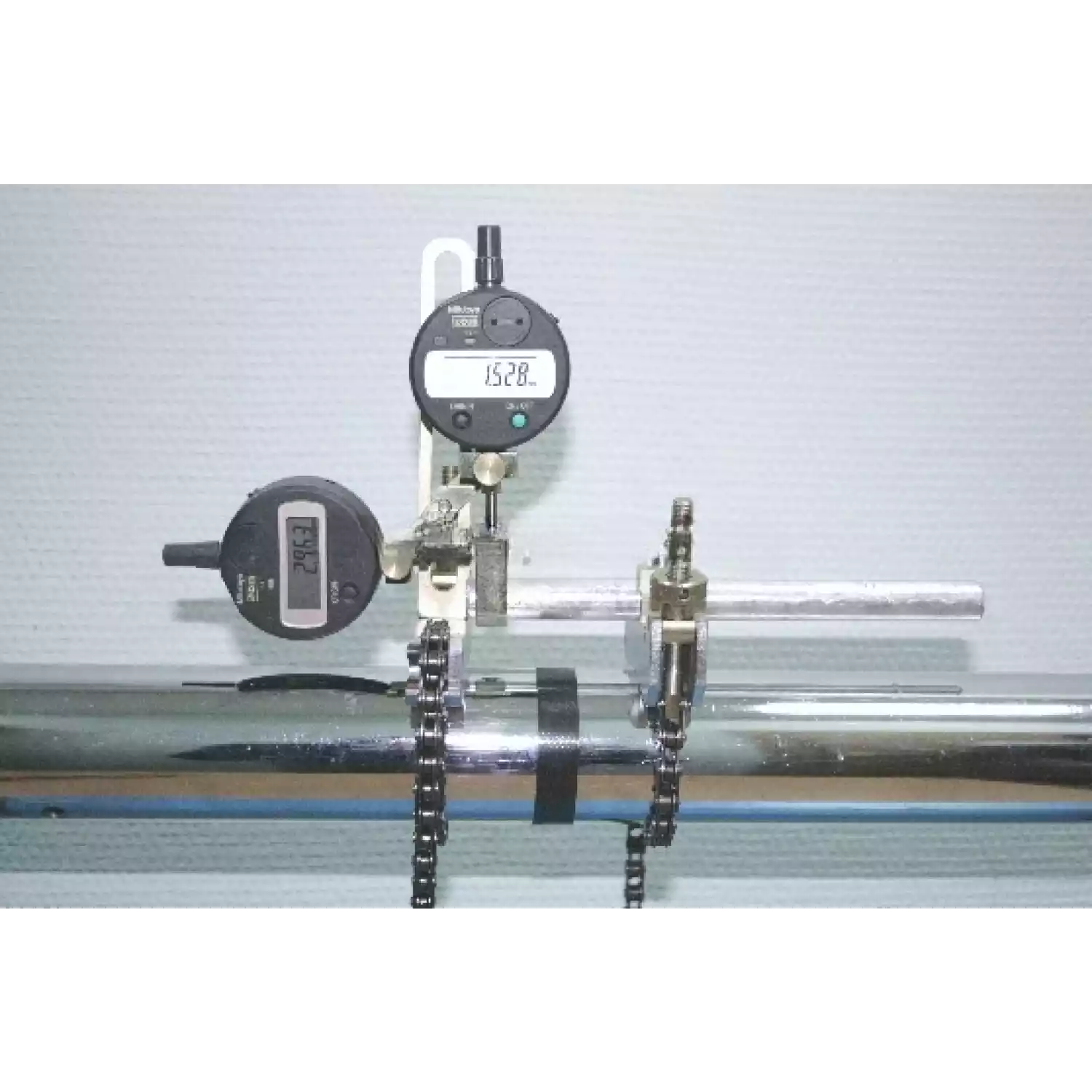

  • Установка индикатора
    В соответствии с конструктивным исполнением муфтовых соединений выбирается схема установки индикаторов, которые устанавливаются на валах. ПК (планшет, ноутбук) соединяются с индикаторами через адаптер.
  • Ввод геометрических параметров
    В меню программы «описание механизма» вводятся необходимые геометрические параметры. В ПО предусмотрена база данных с описанием механизмов.
  • Проведение измерений
    Вал с установленными индикаторами поворачивается на «0», «3», «6», и «9» часов. Значения перемещений с индикаторов автоматически передаются в ПО. На экран выводятся значения расцентровок.
  • Выставление механизма
    ПО выдает значения толщин пластин, которые необходимо убрать или подложить, а также значения перемещений механизма в горизонтальной плоскости. После выставления необходимо повторить измерение, чтобы убедиться в качестве центровки.

Технические характеристики ТСТ 2401:

Диапазон измерений, мм 0,01 – 12,5
Разрешающая способность при измерениях, мкм 10 (5,1) (оговаривается при заказе)
Максимальный диаметр центрируемых валов, мм 800 (иное оговаривается при заказе)
Измерительные индикаторы Контактные, цифровые с интерфейсным выходом

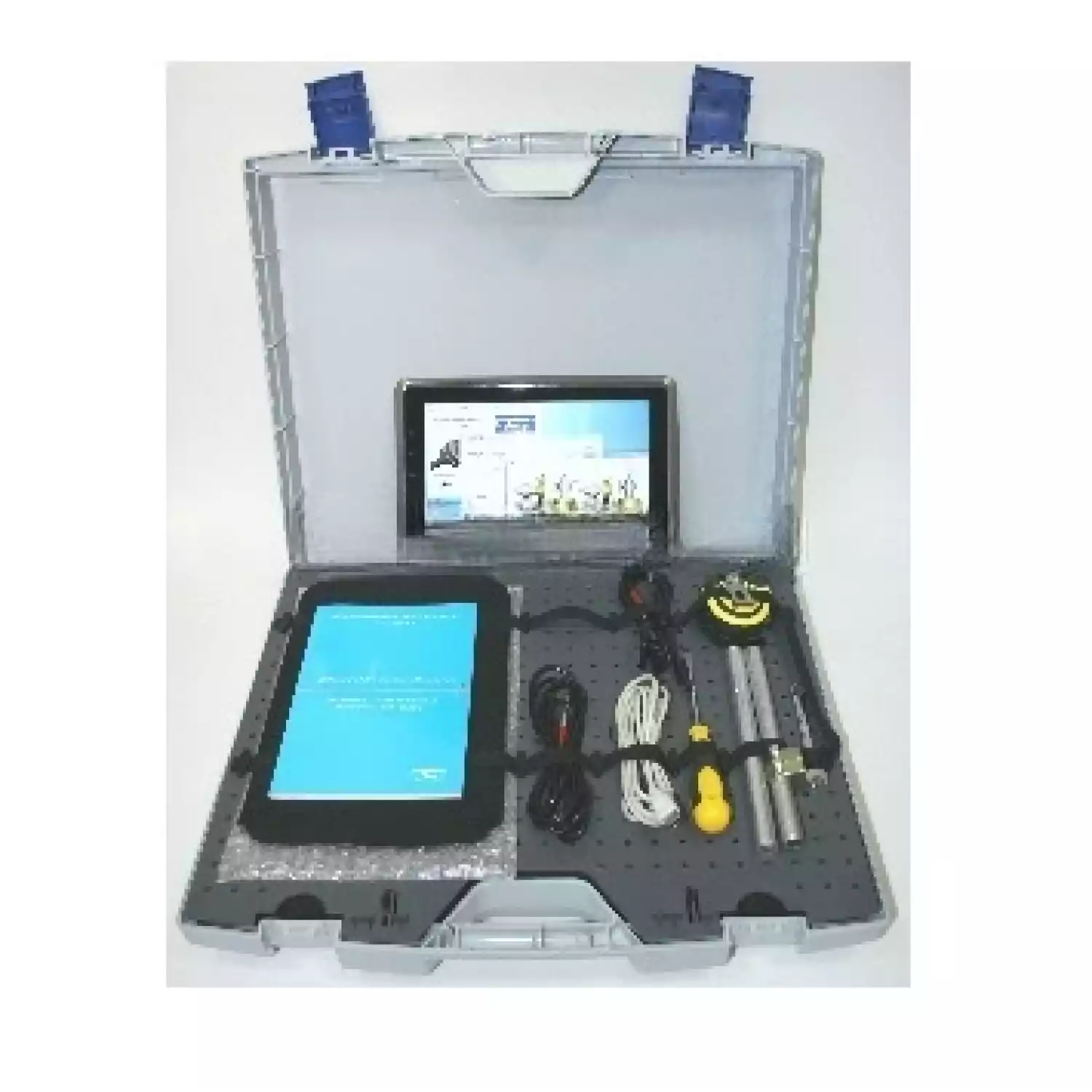

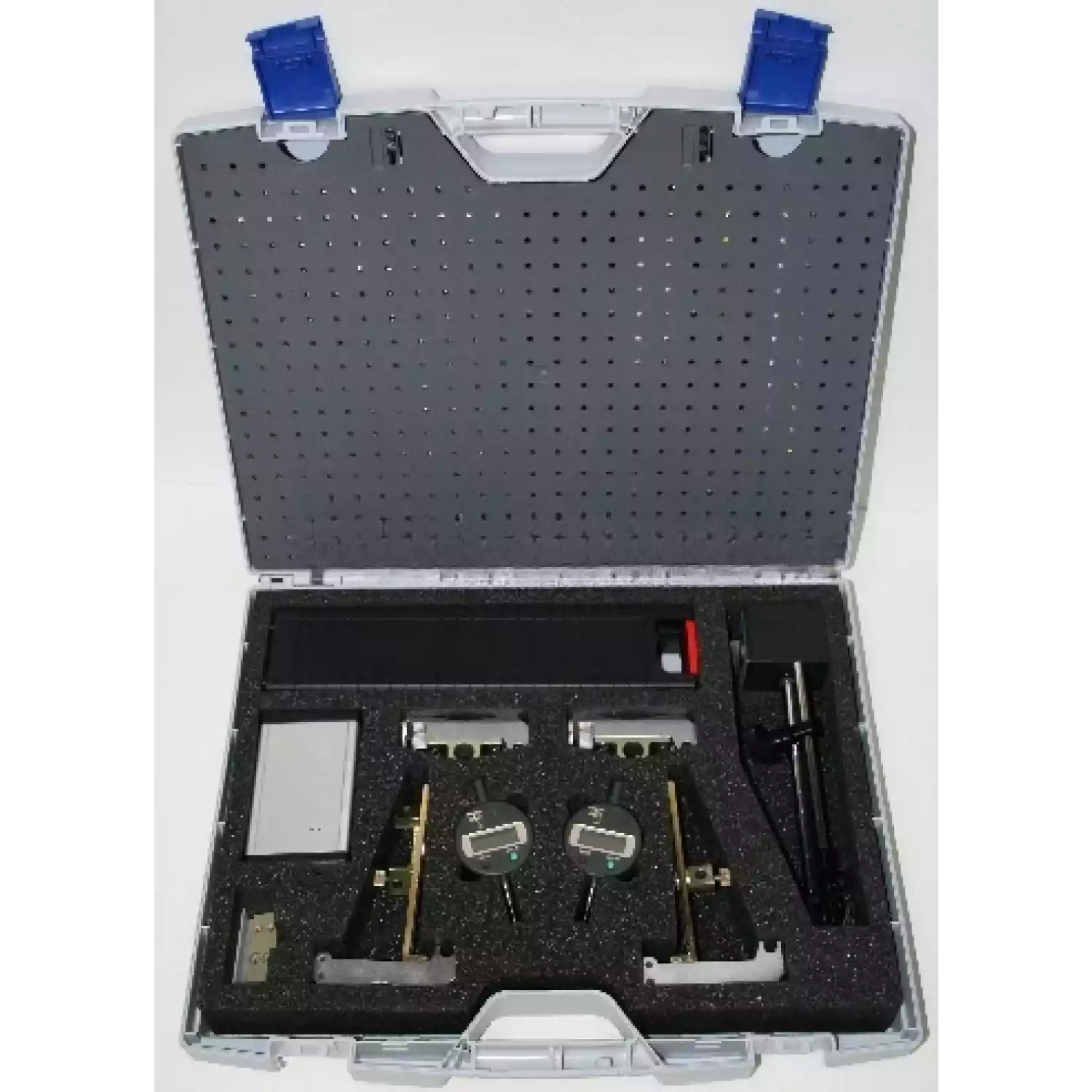

Комплект поставки ТСТ 2401:

  • Измерительный индикатор со степенью точности до 10 мкм
  • Преобразователь интерфейса 4-х канальный
  • Соединительные кабели
  • Планшет
  • Рулетка (3 м)
  • Магнитная стойка индикатора
  • Комплект цепей для фиксации стоек
  • Стойка крепления индикатора
  • Руководство по эксплуатации
  • Транспортировочный кейс
