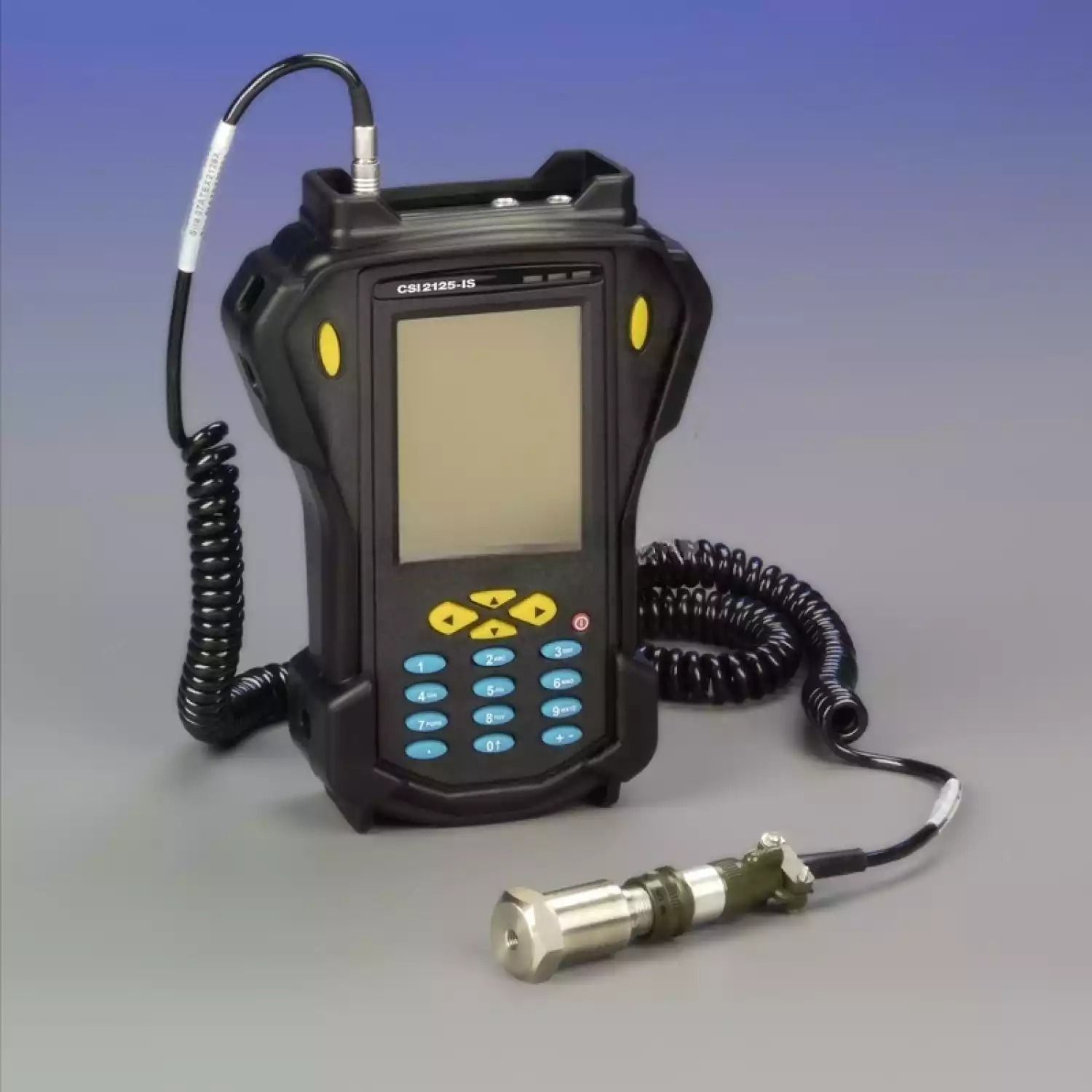

Виброанализатор CSI 2125

Особенности:

• Впервые в мире взрывобезопасное исполнение ATEX, зона 0 (шахты); сертификация IECEx для контроля состояния машинного оборудования в опасных зонах. Одобрение Ростехнадзора
• Технология PeakVue от BALTECH для раннего определения дефектов подшипников и шестерен
• Интеграция со всеми международными системами для хранения данных всех ваших ресурсов в одной базе
• Комбинация «Сенсорный экран» (Touchscreen) ЖКИ и двойных клавиш ввода обеспечивает удобное управление правой и левой рукой
• Простой интерфейс пользователя требует меньше обучения и быстрее в работе

Назначение виброанализатора CSI 2125:

Переносные виброанализаторы занимают передовое место в программе профилактического технического обслуживания. В некоторых случаях высокие требования к взрывобезопасности оборудования требуют взрывобезопасной технологии для удовлетворения требований к вибродиагностике по принципу маршрутов обхода. Быстрая и точная идентификация развивающихся неисправностей роторного оборудования также важна, как обеспечение безопасности персонала и производства.

Искробезопасная вибродиагностика возможна с помощью нового виброанализатора состояния машинного оборудования CSI 2125, который отвечает международным промышленным стандартам по использованию в опасных средах. Пользователи могут собирать важную информацию по вращающемуся оборудованию без получения нарядов-допусков на проведение огнеопасных работ, не подвергая себя и других ненужной опасности. В шахт, нефтегазовой, химической, добывающей промышленности, переработке зерна и очистке воды часто действуют жесткие требования и нормы искробезопасности, согласно которым для сбора данных требуются сертифицированные контрольно-измерительные приборы.

Легкое и простое управление

С нами возможна легкая и простая искробезопасная вибродиагностика. Взаимодействие пользователей с CSI 2125 производится с помощью сенсорных экранных меню, стилуса и функциональных клавиш на лицевой панели. В любом случае интуитивные меню позволяют пользователю выбрать модули сбора данных по маршруту или вне маршрута, просмотреть данные, либо отредактировать глобальные установки виброанализатора. Левая и правая кнопки ввода облегчают запуск сбора данных для всех пользователей.

Имея массу 700г и эргономичную конструкцию, CSI 2125 представляет собой портативное решение для ежедневного сбора данных. Прочная удароустойчивая конструкция обеспечивает надежную работу в неблагоприятных и пыльных промышленных средах.

С помощью маршрута CSI 2125 может собирать спектры вибрации, временные диаграммы и общие данные.

Виброанализатор способен замерять спектры и до 12 узкополосных параметров, по которым можно строить тренды и инициировать срабатывание сигнализации в программе BALTECH Expert при пересечении предустановленных пороговых уровней. Общее показание содержит сравнение предыдущего уровня вибрации с текущим. Красный, желтый и зеленый светодиоды обозначают состояние сбора данных и проблемы, обнаруженные виброанализатором с программой.

BALTECH поможет в диагностике всего оборудования на предприятии

Использование для сбора данных взрывобезопасного прибора для диагностики устраняет необходимость получения наряд-допусков на проведение огнеопасных работ и позволяет включить в маршрут ресурсы в зонах с максимальным Ex установленным уровнем безопасности (например, зона «0», зона «1», зона «2». При использовании CSI 2125 совместно с ведущим промышленным решением CSI 2130 для контроля ресурсов в обычных искробезопасных зонах вы можете быть уверены, что все вращающееся оборудование на предприятии будет контролироваться просто, безопасно и точно.

Ранняя искробезопасная вибродиагностика износа подшипников и редукторов

Функция PeakVue от компании BALTECH представляет собой цифровую технологию, которая позволяет обнаруживать волны напряжений, дающие возможность определять износ подшипников и редукторов на самой ранней стадии. Демодуляция и другие технологии построения огибающей ускорения обычно не способны обнаруживать такие неисправности, пока не будет слишком поздно, и машина уже получит повреждение. Также технология PeakVue показывает серьезность неисправности. Измерения являются повторяющимися и позволяют строить надежные тренды в целях определения оптимального времени технического обслуживания.

При использовании PeakVue критичное значение для диагностики и определения серьезности неисправности имеют временные диаграммы, которые дают больше информации о состоянии машинного оборудования, чем традиционный спектральный анализ.

Интеграция с комплексной программой BALTECH Expert

Подобно виброанализатору CSI 2130, анализатор вибрации CSI 2125 обменивается данными с программным обеспечением BALTECH Expert, используя такое же приложение передачи данных для загрузки и выгрузки маршрутов. Для анализа данных вибрации используются те же самые приложения, что устраняет необходимость изучения и использования многих приложений. Эти данные могут быть интегрированы со многими другими вспомогательными технологиями искробезопасной вибродиагностики Reliability technologies (Технологии надежности), разработанной компанией BALTECH. Например, такими как данные о состоянии масла с помощью BALTECH OA-5000 и термография приборами BALTECH TR-01500, давая всеобъемлющую картину состояния машинного оборудования. Это дает общее представление о состоянии машинного оборудования, которое позволяет планировать техническое обслуживание и определять его приоритеты, когда это наиболее экономически оправдано. Для решения задач балансировки и центровки необходимо применять приборы BALTECH VP-Balance и BALTECH SA соответственно.

Универсальный и гибкий интерфейс для искробезопасного анализа

С помощью программы BALTECH Expert вы можете эффективней просматривать данные, так как при этом не требуется постоянно переключаться между экранами. Можно развернуть любой график на весь экран, либо вывести несколько графиков в одном окне. За счет поддержки нескольких мониторов можно выводить отдельные графики на трех мониторах. Ниже перечислены часто используемые функции этой гибкой и мощной системы.

• Просмотр в трех направлениях: графики X, Y и Z на одном экране.
• Просмотр полного узла машинного оборудования: все точки измерения электродвигателя на одном экране.
• Просмотр всей машины.
• Просмотр аналогичных машин из нескольких баз данных.
• Выбор числа и типов графиков, которые будут отображаться.
• Определение изменений данных от месяца к месяцу.

Быстрое и точное определение состояния машины

Используйте профиль состояния параметров BALTECH Expert для быстрого просмотра состояния сигнализации по параметрам машины с использованием простого настраиваемого выбора цветов (например, зеленый, желтый и красный). Эта функция позволяет определить, когда требуется дополнительное внимание.

Точная настройка пороговых уровней

Наш учебный курс по вибродиагностике и балансировке с помощью виброанализатора ТОР-103 «Основы вибродиагностики» позволит вам разобраться во всех тонкостях данного комплекта. Приглашаем технических специалистов, связанных с надежностью промышленного оборудования. Во время анализа и по завершении него имеется достаточно времени, чтобы собрать данные за несколько месяцев, на основании которых может потребоваться изменение первоначальных настроек сигнализации. Модуль автоматического статистического вычисления порогов предлагаемый компанией BALTECH получает данные от схем вибрации и может строить узкополосные сигналы тревоги. Также можно вручную определять и создавать по эталонному спектру сигналы тревоги на основании огибающей.

Сертификация искробезопасного исполнения

Виброанализатор состояния промышленного оборудования CSI 2125 имеет один из самых высоких уровней искробезопасности среди доступных портативных приборов контроля вибрации в мире. Он относится к самой опасной зоне «0», группе I (добывающая промышленность) и группе II (нефтехимическая промышленность) ATEX и IECEx по данным европейского надзорного органа SIRA.

• ATEX и IECEx
• Ga Ex ia IIC T4 (Ta от –20 до +50°C)
• Ma Ex ia I (Ta от 0 до +50°C)

Законченная система включает сенсор, одобренный ATEX.

Технические характеристики CSI 2125:
