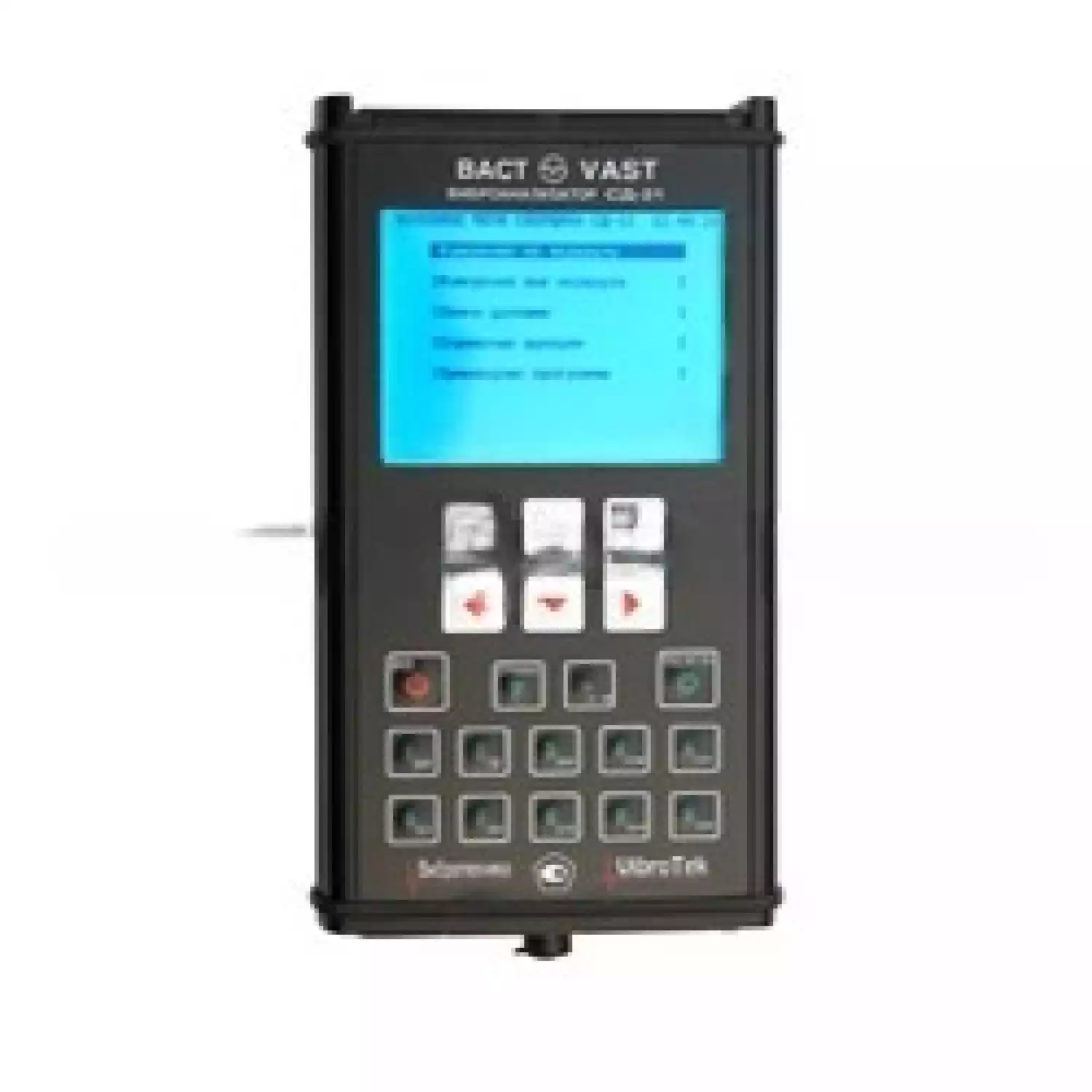

СД-21 — новая платформа двухканальных анализаторов.
В приборе применен двухканальный 24-битный сигма-дельта АЦП. Существенно уменьшены габаритные размеры и вес, увеличен объем памяти. Прибор собран в легкосплавном металлическом корпусе и имеет повышенную степень защиты от воздействия окружающей среды (пылевлагозащищенное исполнение).
СД-21 оснащен сменной батареей питания.
Новая платформа виброанализаторов традиционно поддерживает возможность расширения функций и модернизации приборов путем обновления программного обеспечения.
Для работы во взрывоопасных помещениях с вибропреобразователями, имеющими степень взрывозащиты 1ExibIICT4 Х предназначен виброанализатор СД-21В.
Виброанализатор СД-21В имеет маркировку взрывозащиты 1ExibIICT4 Х, соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может применяться во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Применение
СД-21 двухканальный цифровой измеритель вибрации, анализатор и сборщик данных, который позволяет проводить:
Балансировка роторов:
Виброналадка:
Прибор обладает следующими преимуществами:
Встроенные в СД-21 программы:
Программы для компьютера:
Технические характеристики СД-21:
| Вход | |
| Количество каналов | 2 аналоговых канала, 1 канал синхронизации |
| Типы входов | линейный (два канала), ICPакселерометр (два канала), датчик оборотов (один канал) |
| Типы преобразователей | акселерометр, токоизмерительные клещи, датчики оборотов, микрофон |
| Интегрирование на входе | аналоговое (одна ступень), цифровое (одна или две ступени) |
| Частотный диапазон | 0.5 — 25600 Гц |
| Максимальная неравномерность АЧХ | + / — 5% |
| Линейный вход | от −3 до +3 В |
| Параметры вибрации | |
| Измеряемые величины | виброперемещение, виброскорость, виброускорение, электрическое напряжение и ток |
| Детектор | СКЗ, пик, пик-пик (размах), пик-фактор |
| Полосы для измерения вибрации: | |
| — по ГОСТам | 2..1000, 10..1000, 10..2000 Гц |
| — дополнительные | 2..200, 3..300, 5..500, 10..5000, 500..2500, 625..1250, 1200..2500, 2500..5000, 5000..1000, 10000..25000,17000..25000 Гц |
| Диапазоны измерения СКЗ: | |
| — виброускорение | от 0,05 до 1000 м/с2 |
| — виброскорость | от 0,1 до 100 мм/с |
| — виброперемещение | от 1 до 1000 мкм |
| Спектральный анализ | |
| Граничные частоты | 25, 50,100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 Гц |
| Частотное разрешение | 400, 800, 1600 полос |
| Динамический диапазон | не хуже 70 дБ |
| Детектор огибающей с полосовыми фильтрами: | |
| — 1/3 октавные | 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 Гц |
| — 1/1 октавные | 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 8000, 16000 Гц |
| Измерения амплитуды и фазы для балансировки | |
| Диапазон частот вращения | 0.5 — 1700 Гц |
| Погрешность по частоте | + / — 1% |
| Погрешность по фазе | + / — 5 градусов |
| Погрешность по амплитуде | + / — 1дБ |
| Автоматический контроль | наличия и формы сигнала с датчика положения вала, качества измерений |
| Единицы измерения амплитуды | дБ, g, м/с2 , мм/с, мкм (СКЗ, Пик, Пик-Пик) |
| Встроенный источник питания для фотодатчика | 5 В пост. тока, 15 мА |
| Амплитудно-фазочастотные характеристики при разгоне-выбеге | |
| Диапазон частот вращения | от 0.5 до 1700 Гц |
| Диапазон частот | от 0.5 Гц до 10-й гармоники частоты вращения |
| Количество отсчетов | до 200 по двум гармоникам |
| Количество гармоник | 1 — 6 |
| Общие данные | |
| Графический дисплей | 320×240 точек, 80×60 мм, с подсветкой |
| Мембранная клавиатура | 20 многофункциональных кнопок |
| Порт для обмена данных | СОМ (RS-232) |
| Встроенные функции | самотестирование и калибровка |
| Степень защищенности | пылевлагозащищенное исполнени |
| Диапазон рабочих температур | — 20 / + 50С |
| Вес | 0.8 кг |
| Размеры | 109×206×35 мм |
| Время работы от аккумулятора | в стандартном режиме не менее 8 часов со сменным аккумулятором |
| Тип батареи | Никельметаллгидридная, быстросъемная |
| Время заряда | 2,5 часа, не более(в приборе или отдельно) |
Комплект поставки СД-21:
| № | Наименование | Количество |
|
1
|
Прибор | 1 шт. |
|
2
|
Вибропреобразователь 603 | 2 шт. |
|
3
|
Магнит ДМ2 | 2 шт. |
|
4
|
Кабель соединительный РГ180-21-1а длина 1.5 м | 2 шт. |
|
5
|
Кабель соединительный РГ180-21-5а длина 5.0 м | 2 шт. |
|
6
|
Датчик оборотов ФД-2 | 1 шт. |
|
7
|
Кабель КММ21-1 для датчика оборотов длина 1.5 м | 1 шт. |
|
8
|
Кабель КММ21-10 для датчика оборотов длина 10 м | 1 шт. |
|
9
|
Штатив ШМД-1 для датчика оборотов | 1 шт. |
|
10
|
Защитный чехол с ремнем | 1 шт. |
|
11
|
Сетевой адаптер СА-21 | 1 шт. |
|
12
|
Интерфейсный кабель 0M-21 | 1 шт. |
|
13
|
Программное обеспечение Vibro12 на CD-ROM | 1 шт. |
|
14
|
Сумка приборная
|
1 шт. |
|
15
|
Формуляр | 1 шт. |
|
16
|
Руководство по эксплуатации | 1 шт. |
|
17
|
Методика поверки | 1 шт. |
|
18
|
Специализированная литература | 1 шт. |
Дополнительные принадлежности СД-21:
Предлагается большое количество дополнительного оборудования — вибропреобразователи и кабели, запасной блок питания, противошумные наушники, токоизмерительные клещи, вихревой датчик оборотов, коммутаторы 4 −16 каналов, весы для балансировочных грузов и др.
