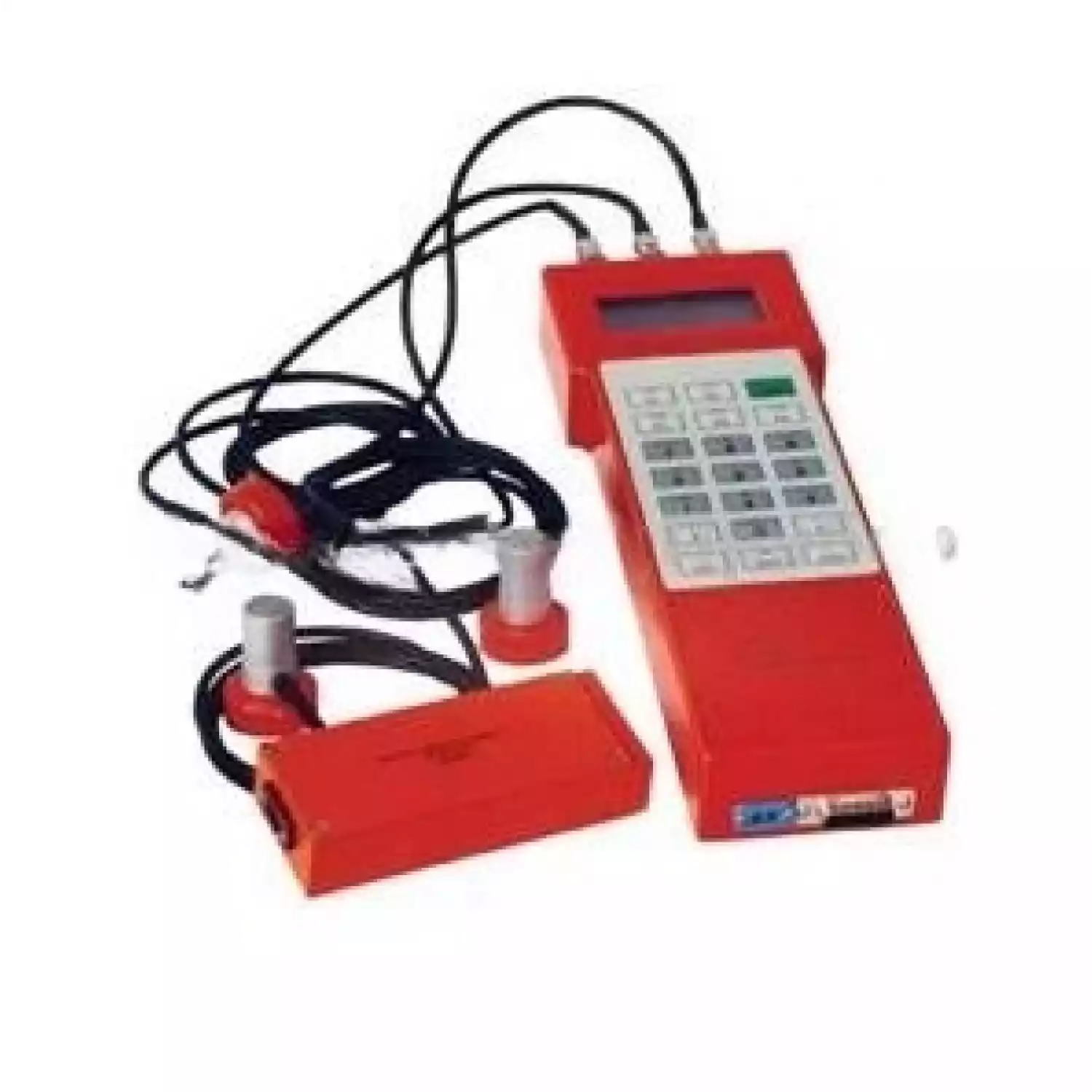

Виброизмерительное устройство (вибросборщик данных) СМ-3001

Устройство виброизмерительное портативное (вибросборщик данных) СМ-3001 является простым и компактным виброизмерительным прибором с возможностью автоматизированной диагностики.

Предназначено для измерения вибрации и сбора данных, виброналадки оборудования, балансировки роторов. Рассчитано на проведение ежедневных массовых измерений вибрации и может использоваться персоналом, не имеющим специальных знаний виброметрии.

Отличительные особенности:

• Простое управление, надежность, предназначен для массовых измерений
• Возможность автоматизированного диагностирования по параметрам вибрации при выгрузке данных в компьютер с установленным ПО АРМИД
• Прочная и легкая конструкция, рассчитанная для работы в жестких условиях
• Взрывозащищенное исполнение

Вибросборщик СМ-3001 хорошо зарекомендовал себя при проведении виброобследований колесно-редукторных блоков электропоездов, трубных обвязок и технологического оборудования газокомпрессорных и нефтеперекачивающих станций магистральных трубопроводов: имеет малый вес, прочную конструкцию и прост в обращении, позволяет проводить до 300 измерений за рабочую смену.

Измеренные данные выгружаются в базу данных «АРМИД^®-База данных», установленную на компьютере, для системного хранения, детального анализа и диагностики.

При установленной экспертной системе «АРМИД^®-ЭКСПЕРТ» проводится автоматизированная диагностика по типам оборудования с формированием следующих документов:

• Списки неисправностей с указанием степени развития дефекта;
• Отчеты по неисправностям;
• Истории дефектов;
• Технические отчеты по результатам диагностики с рекомендациями по обслуживанию и ремонту.

Вибросборщик СМ-3001 награжден серебряным дипломом Всероссийского конкурса «100 лучших товаров России» в 2005 г. и дипломом V Международной специализированной выставки Дефектоскопия 2004 «как средство НК и ТД, отвечающее современным требованиям контроля качества и хорошо зарекомендовавшее себя на практике».

Режимы работы:

• Маршрут;
• Инициативный анализ (внемаршрутные измерения);
• Балансировка;
• Измерение переходных процессов;
• Измерение параметрии;
• Анализ огибающей;
• Связь с компьютером.

Программное обеспечение

Программы, загружаемые в прибор СМ-3001:

• балансировка,
• измерение по маршруту,
• вне маршрута (инициативный анализ),
• измерение на переходных режимах,
• периодическая поверка.

Программы, устанавливаемые на компьютер:

Автоматизированное рабочее место инженера-диагноста АРМИД^® в составе:

• «АРМИД^® — База данных» для хранения, анализа и обмена информацией (опция).
• «АРМИД^® — ЭКСПЕРТ» — экспертная система автоматизированной диагностики неисправностей конкретных типов оборудования по заложенным в ней методикам (опция).
  В составе экспертной системы поставляются программы автоматизированной диагностики неисправностей по типам оборудования:



  • газоперекачивающих агрегатов ГПА-Ц-6,3, ГТН-25/76, ГПА-10-01, ГПУ-16, ГТК-10-4, ГТК-25И;
  • нефтеперекачивающих агрегатов НМ 10000, НПВ 3600-90;
  • колесно-редукторных блоков электропоездов.
• «АРМИД^® — Редактор» — программа для создания и редактирования методик (опция)

Анализируемые функции:

• Форма сигнала (время);
• Мгновенный, усредненный и синхронно накопленный спектры;
• Траектория;
• Диаграмма Боде;
• Диаграмма Найквиста;
• Каскадный спектр;
• Тренд по любому параметру;
• Кепстр;
• Огибающая и спектр огибающей;
• Плотность вероятности сигналов.

Сертификаты и свидетельства

Свидетельство Росстандарта об утверждении типа средств измерений.

Сертификат соответствия маркировке взрывозащиты ExnАIIT4X.

Перечень программ автоматизированной диагностики, которые могут поставляться в составе Устройства виброизмерительного портативного СМ-3001 (устанавливаются на ПК).

1. Вибродиагностические программы для газоперекачивающих агрегатов:

• ГПА-Ц-6,3 (двигатель и нагнетатель по 20 неисправностям);
• ГТН-25/76 (двигатель и нагнетатель по 31 неисправности, отдельная программа диагностики питтинга промвала);
• ГТК-10-4 (двигатель и нагнетатель по 29 неисправностям);
• ГТК-25 ИМ (двигатель и нагнетатель по 12 неисправностям);
• ГПА-16 МЖ (двигатель и нагнетатель по 26 неисправностям, включая диагностику подшипниковых узлов двигателя);
• ГПА-10-01 (двигатель и нагнетатель по 32 неисправностям);

2. Вибродиагностические программы для нефтеперекачивающих агрегатов:

• НМ-10000 (эл. двигатель СТДП-5000 и насос производительностью 2,778 м³/с- по 13 неисправностям, включая различные виды расцентровки;
• вертикальные нефтяные насосы НПВ-3600-90 (диагностика радиально-упорного подшипника);

3. Вибродиагностические программы для диагностики основных узлов колесно-редукторных блоков электропоездов.

ПРИМЕЧАНИЕ: список диагностических программ расширяется по требованию Заказчика в рамках дополнительного соглашения.

Технические характеристики СМ-3001:
