Установка АУЗК сварных швов труб

Описание установки:

Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» предназначена для контроля ультразвуковым методом продольных и спиральных сварных швов и околошовной зоны труб диаметром 508…1420 и толщиной стенки 6…40мм, изготовленных из низколегированных сталей типа Ст3, 10, 16ГС, 17ГС, 17Г2С, 20 и др. с идентичными акустическими свойствами. АУЗК проводится с целью обнаружения дефектов типа нарушения сплошности: трещины, непровары, несплавления, шлаковые включения, поры, неоднородности продольной и поперечной ориентации согласно нормативных требований. Шероховатость поверхности контролируемых труб – в состоянии горячей прокатной поставки. Контроль производится в цеховых условиях. Способ акустического контакта – щелевой. Контактная жидкость – вода. Скорость контроля — до 12 м/мин.

Состав установки:

Установка АУЗК сварных швов труб включает в себя следующие основные блоки и системы:

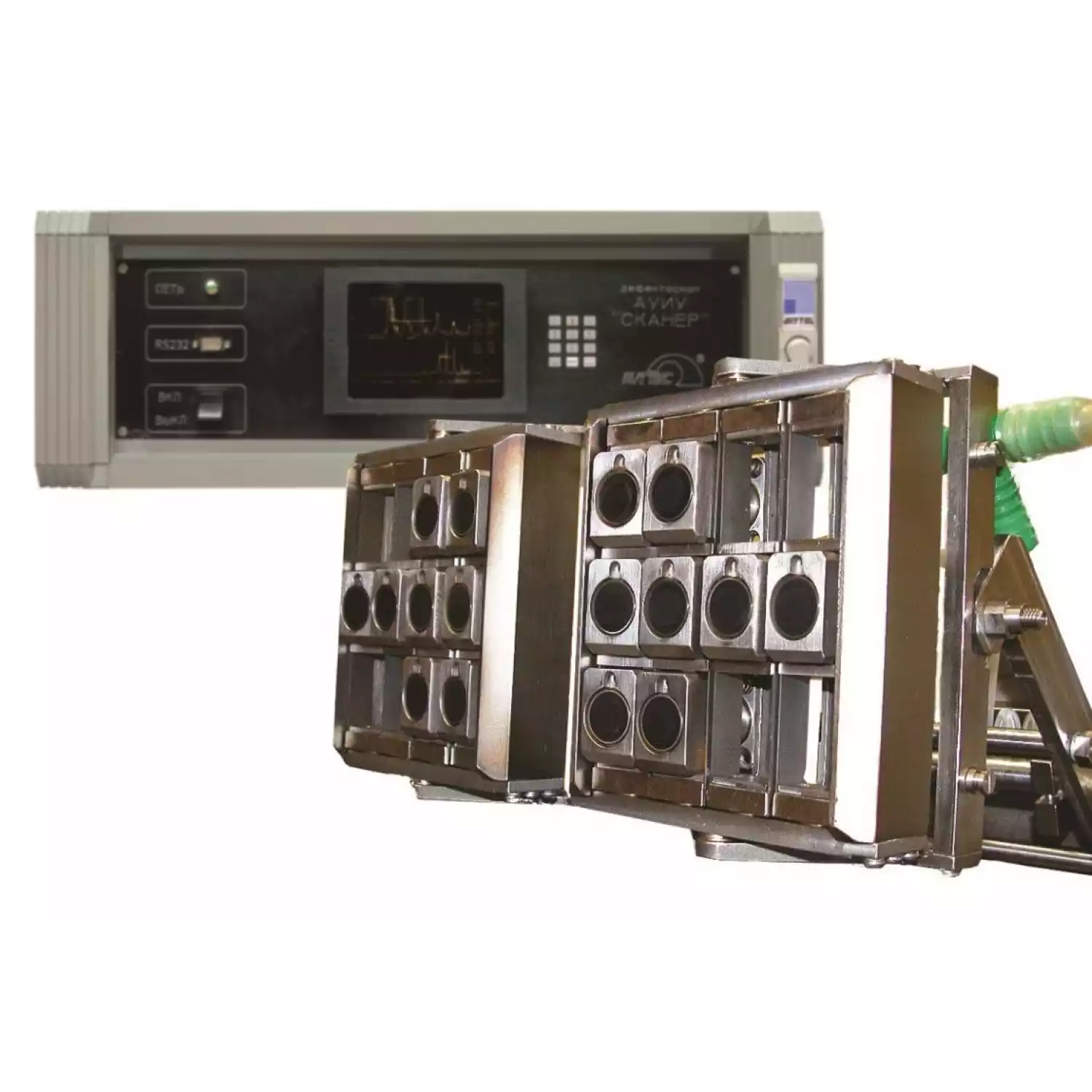

16- канальный ультразвуковой дефектоскоп АУИУ «СКАНЕР» с системой обработки, отображения и архивирования информации, рабочим и отладочным программным обеспечением, блоком управления;
механоакустический блок с 16-ю ультразвуковыми преобразователями, расположенными по 8 штук в двух рамках, которые крепятся к конструкции подвески;
систему слежения за сварным швом;
координатную систему;
систему краскоотметки;
систему подачи контактной жидкости;
кабели соединительные и вспомогательную оснастку.

Конструктивно установка выполнена в виде пыле- и влагозащищенной приборной стойки.

Возможности установки:

Установка АУЗК обеспечивает:

автоматизированный контроль сварных швов и околошовной зоны;
прозвучивание контролируемого металла по всему сечению;
слежение за сварным швом;
слежение за качеством акустического контакта;
обнаружение дефектов продольной и поперечной ориентации согласно нормативных требований;
отметку дефектных зон в процессе контроля;
отображение результатов контроля на экране дефектоскопа;
отображение результатов контроля на экране компьютера;
накопление и сохранение результатов контроля (архивирование).

В АУИУ «СКАНЕР» реализованы: эхо- метод, эхо- зеркальный метод ультразвукового контроля в щелевом варианте (зазор — 0.5…0.7 мм). Установка изготовлена в климатическом исполнении ХЛ ГОСТ15150:

температура в зоне контроля от+5°С до +80°С;
температура в зоне вторичной аппаратуры от +5°С до +30°С;
относительная влажность до 75% при температуре 0°С и атмосферном давлении 84…106 кПа.

По устойчивости к воздействию внешней среды (климатических факторов, пыли, влаги) установка соответствует исполнению 4.1. по ГОСТ 23049-84. По устойчивости к механическим воздействиям АУИУ «СКАНЕР» соответствует виброустойчивому исполнению по ГОСТ 12997-84. По устойчивости к воздействию агрессивных сред АУИУ «СКАНЕР» соответствует обычному исполнению по ГОСТ 23049-84. По способу защиты от поражения электрическим током АУИУ «СКАНЕР» соответствует классу 01 по ГОСТ 14254:

напряжение питания установки — 220 В ± 10 %;
потребляемая мощность — 100 ВА;
время установления рабочего режима – 1 мин;
время непрерывной работы — 24 часа;
поканальное представление результатов АУЗК на экране монитора компьютера.
