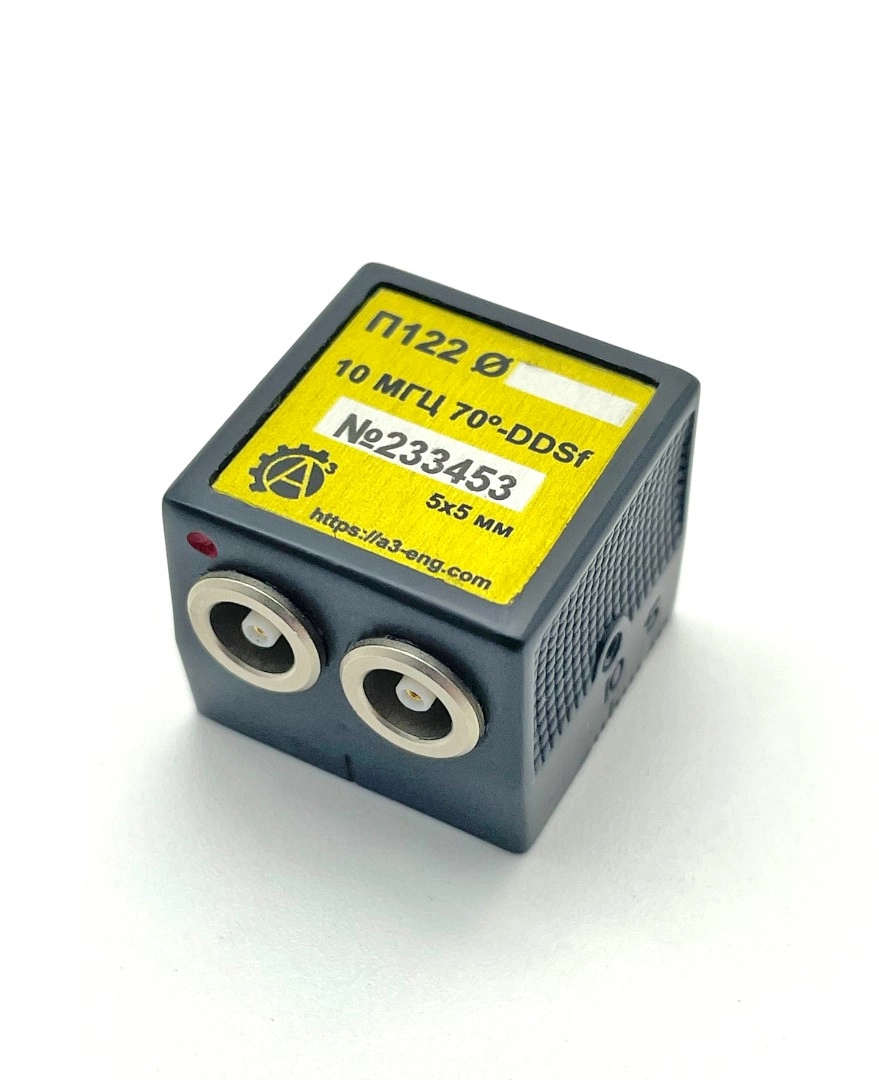

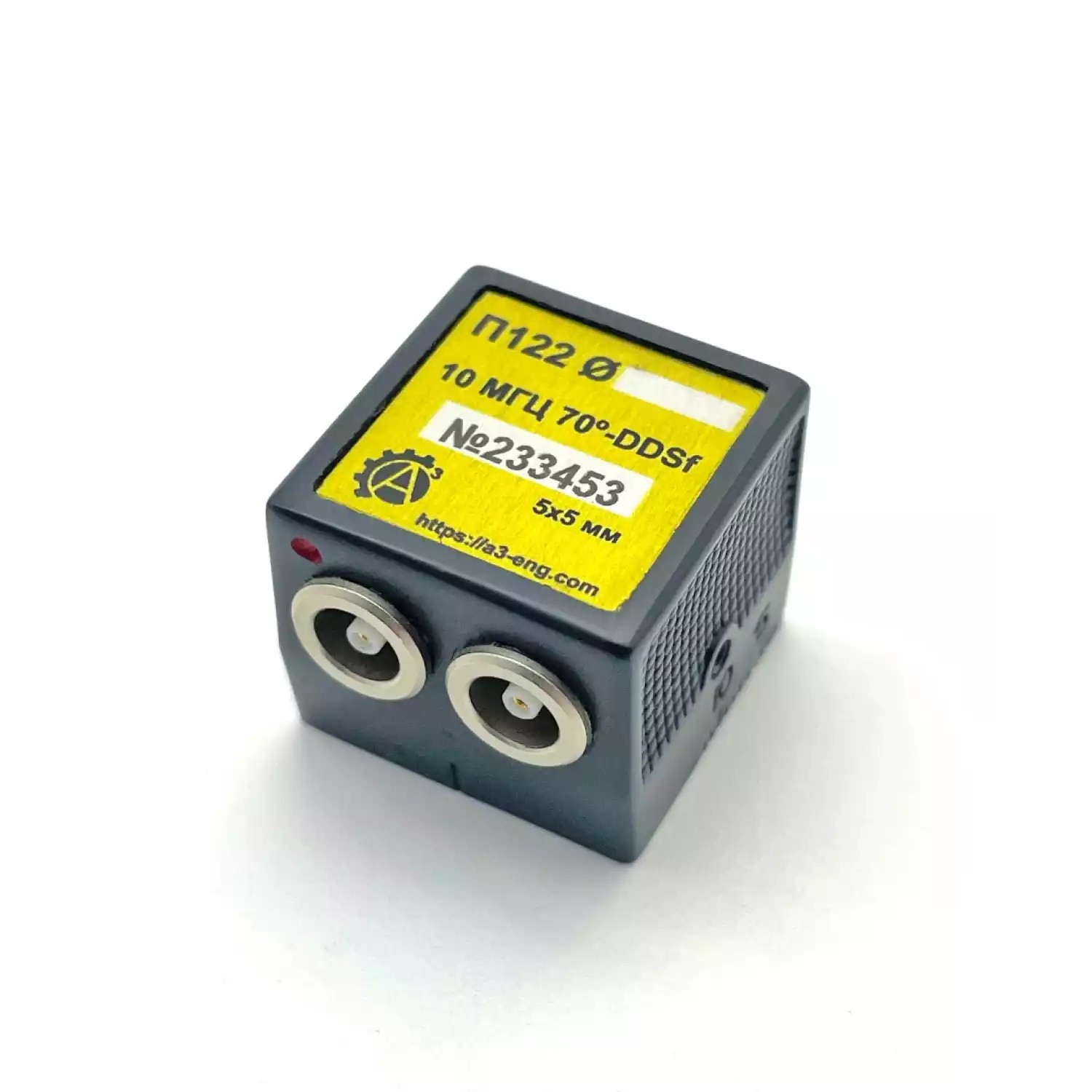

Пьезоэлектрический преобразователь П122
Назначение
Наклонные раздельно-совмещенные преобразователи с углом ввода от 65 до 74 градусов предназначены для контроля сварных швов и изделий малой толщины. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция преобразователей допускает притирку для контроля стыков диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00. Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."
Отличительные особенности
- Малые габаритные размеры;
- Малые значения стрелы, удовлетворяющие требованиям нормативных документов;
- Многоуровневая система защиты от помех;
- Высокое соотношение сигнал/шум;
- Фокусировка в области малых глубин.
- Типоразмеры выпускаемых преобразователей приведены ниже:
Серия dd Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):
|
Тип ПЭП |
Размер пьезоэлемента |
Рабочая частота, МГц ±10% |
Угол ввода, ±1,5º |
Стрела, ±1 мм |
Размер рабочей поверхности |
Габаритные размеры |
|
П122-5-65-dd |
Прямоугольный 5х5 |
5 |
65 |
6 |
18х19 |
20х20х20 |
|
П122-5-70-dd |
70 |
7 |
||||
|
П122-5-72-dd |
73 |
7 |
||||
|
П122-5-75-dd |
74 |
8 |
||||
|
П122-10-65-dd |
10 |
65 |
6 |
|||
|
П122-10-70-dd |
70 |
7 |
||||
|
П122-10-75-dd |
74 |
8 |
Каждый преобразователь снабжен паспортом, в котором приведены его метрологические и акустические характеристики.
Гарантийный срок эксплуатации: 1 год.
Комплект поставки: Паспорт, сертификат о калибровке, упаковка
