2,5L16-16x16-A24-P прямая фазированная решетка, 16 эл, 2,5 МГц

2,5L16-16x16-A24-P прямая фазированная решетка, 16 эл, 2,5 МГц

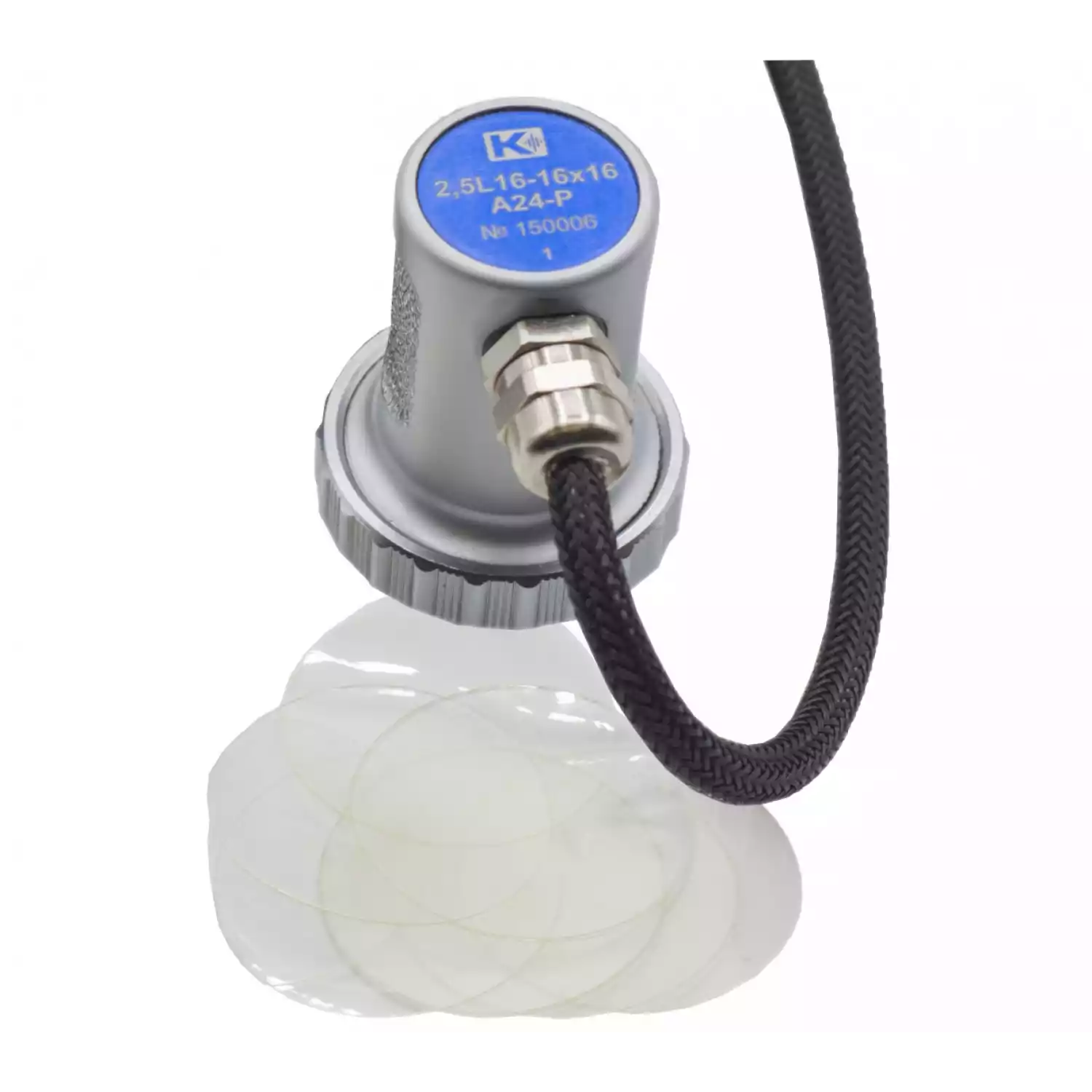

Прямая фазированная 16-ти элементная решетка предназначенная для работы без использования специальных призм. Обеспечивание сканирование +/- 27 ° за один проход.

Отличное скольжение и акустический контакт обеспечивается за счет применения специальных полиуретановых сменных протекторов.

Прямой ФАР преобразователь представляет собой идеальное решение для неразрушающего контроля изделий традиционными нормальными волнами. Улучшенный контакт и отсутствие отражений от призмы делают контроль простым и удобным.

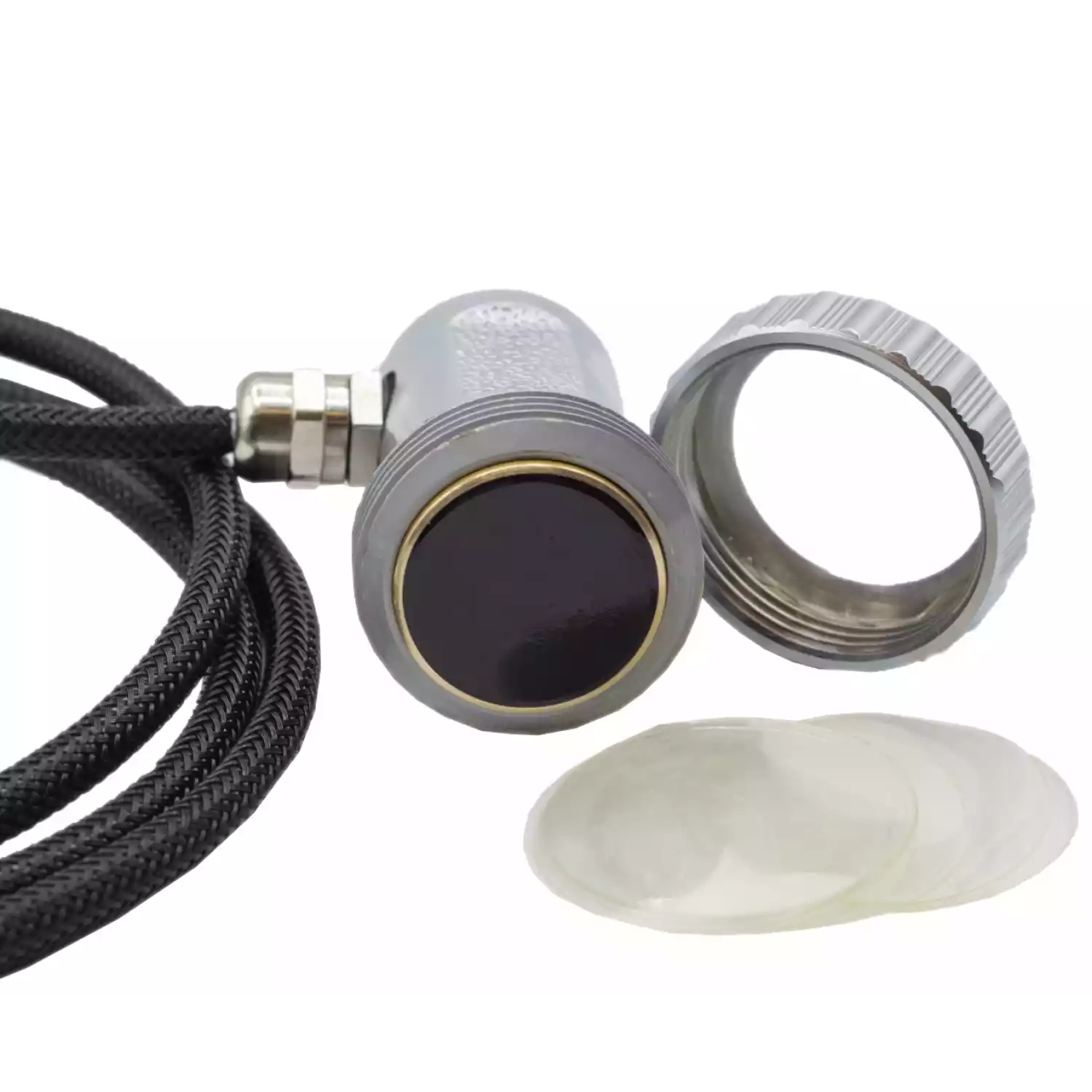

Сменный протектор РL30-1 имеет низкую стоимости, долгий ресурс использования и отлично работает по грубой поверхности


Характеристики 2,5L16-16x16-A24-P прямая фазированная решетка, 16 эл, 2,5 МГц

Частота УЗК
2,5 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
1,0 мм
Расстояние между элементами (g)
0,2 мм
Длина элемента (W)
16 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
15,8 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
∅ 30 мм
Тип используемых протекторов
сменный полиуретановый протектор PL30-1
Габаритные размеры корпуса (ДХШхВ)
∅ 44 х 57 мм

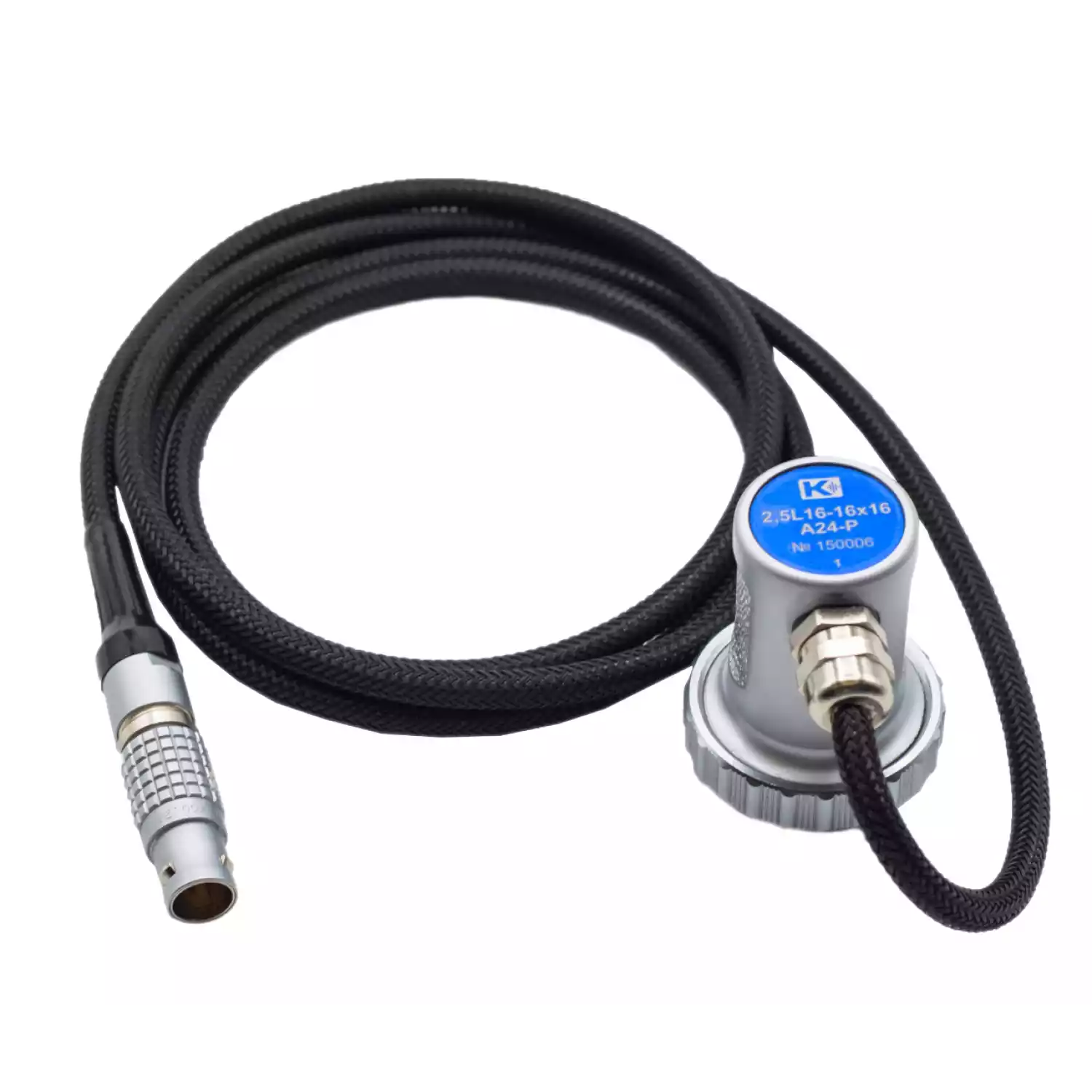

2,5L16-16x16-A24-P-L2 (интег.кабель, LEMO, 2м)
189 000
Купить в 1 клик

Характеристики 2,5L16-16x16-A24-P-L2 (интег.кабель, LEMO, 2м)

Частота УЗК
2,5 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
1,0 мм
Расстояние между элементами (g)
0,2 мм
Длина элемента (W)
16 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
15,8 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
∅ 30 мм
Тип используемых протекторов
сменный полиуретановый протектор PL30-1
Габаритные размеры корпуса (ДХШхВ)
∅ 44 х 57 мм
Интегрированный коаксиальный кабель
длиной 2м, 110 пф/м, 50 Ом
Разъем
LEMO FGG.2B.326.CLAD42Z
